Анализатор антенны KVE60C Помимо Huixing MFJ с коротким волнением Sky Score Icon Icon
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Китайская версия
- Английская версия
| Цвет: | Китайская версия, Английская версия |

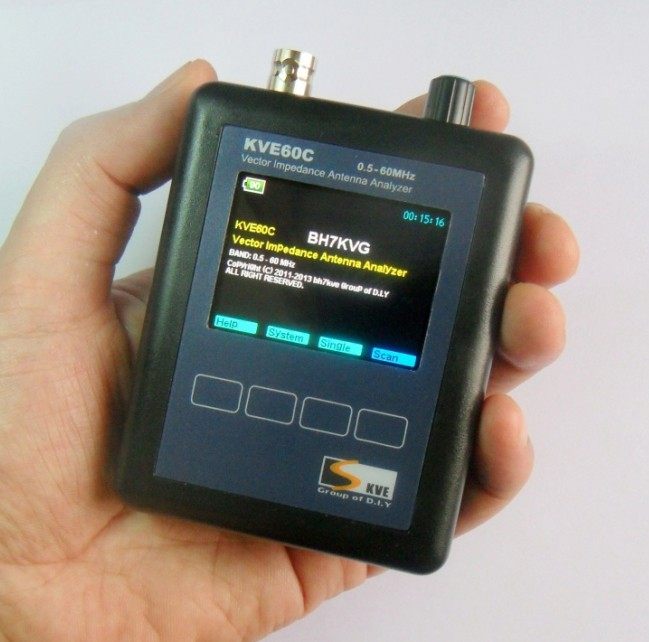

Графический гидроволновый векторный импеданс-импеданс Graph-60C-это экспериментальное устройство для измерения, основанное на системе подачи антенны с короткой волной 50 Ом.Он может точно измерить реактивное сопротивление x, параметры стоянки, сопротивление r и композитного импеданса z.Используется для проверки и регулировки резонанса, пропускной способности и сопоставления коротковолновых антенн.Этот анализатор антенны требует, чтобы пользователь обладал определенным базовым радиоретическим знанием и имел некоторое понимание производительности устройства, чтобы он мог лучше работать и сделать его правильно.
Во -вторых, разработчик этого устройства является энтузиастом любителя.
1. Точность!Точность!надежный!
2. Быстро!Простой!Легко в использовании!
3. Независимо от того, как сильно вы заботитесь, вы рождены для лихорадки!!
Следовательно, он определяет, что он не имеет большой функции: он не может проверить частоту, его нельзя использовать в качестве измерителя LCR, его нельзя использовать.ПолемПолемПолемНесмотря на то, что он был экспериментирован, протестирован, пробован, освобожден и улучшен в большом количестве партий.Тем не менее, это устройство все еще может иметь некоторые ошибки, которые не влияют на измерение и тестирование.В качестве работы в DIY внешний вид жилья может быть прискорбным по сравнению с коммерческими машинами.Но это сожаление не должно быть очень большим.
Тем не менее, это устройство имеет более высокое разрешение и точность, чем товарные машины, скорость тестирования, более дружественный операционный интерфейс, больше внимания к пользовательскому опыту, портативному небольшому объему, высококачественное управление питанием для получения большего времени использования и так далее.
Спецификации основных параметров:
1 Экран дисплея и защитная линза: резкий полупрофессиональный полупрозрачный TFT, 16 миллионов цветов, QVGA.Mitsubishi закаленные царапины устойчивые к акриловой защитной линзе.
(Эффект дисплея отлично подходит, на открытом воздухе и даже на солнце, и цена также очень дорогая. Такие технологии в материковом Китае и Баодао не существует, и это в основном 65 тыс. Цветов)
Измерения антенны коротковолновой антенны в основном представляют собой поведение на открытом воздухе, а принципы, которые должны соблюдать, являются портативными и точными и простыми в эксплуатации.Некоторые таланты громоздкие, и некоторые таланты требуют, чтобы стороннее оборудование для сотрудничества с ними.Защитные линзы, установленные на окне отображения корпуса, представляют собой материалы, используемые на часах.)
2 Диапазон стоячей волны: 1,00-99,99
(Никакие инструменты менее 10 000 юаней на рынке не могут достичь таких показателей и точности, что чрезвычайно удобно для отладки определенных систем корма)

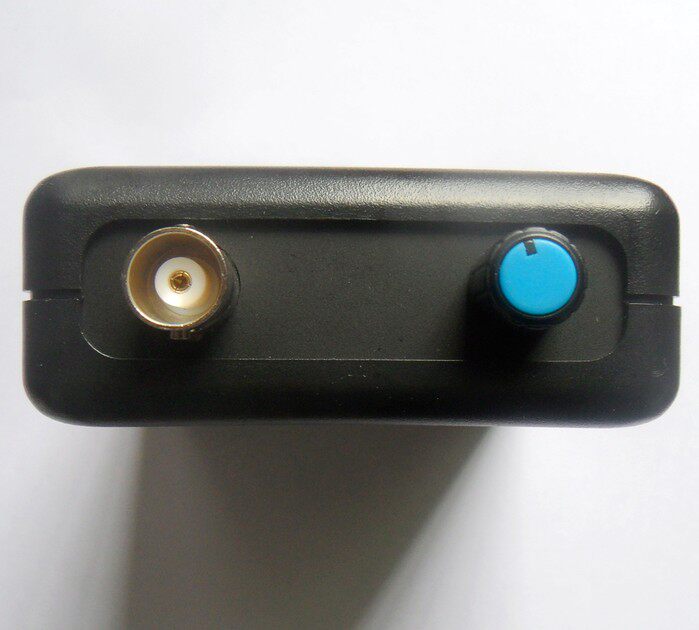

3 частотный диапазон: 0,5-60 МГц
4 частотная стабильность:<5PPM
(Стабильность источника сигнала моста является наиболее основной гарантией точности и надежности измерения. MFJ-269, Comet CAA-500 и другие таланты, которые используют архитектуру осциллятора ЖК. Будьте достигнуты только с помощью Rockets. Точно, что еще больше афера).
5 Частотный шаг: минимум 100 Гц/шаг
(В одной и той же категории нет талантов, и это разрешение измерения очень значимо для узкополосных измерений антенны, таких как антенны с небольшими петлями)
6 Уровень вывода: 5 дБМ (параметры функции основаны на тесте 14 МГц)
(Соответствовать соответствующим нормативным требованиям в большинстве областей)
7 Ширина развертки: 300K/600K/1,2 м/2,4 м/6 м/12 м/24 м/48 м
8 Шаг сканирования: 1 кГц/2 кГц/4 кГц/8 кГц/20 кГц/40 кГц/80 кГц/160 кГц
9 Реактор импедансного резистора: 0,1-999,9 Ом
(Справочный резистор мостового моста 60C принимает точность и стабильность в 0,1% 10 частей на 10 чай до 10 частей на 10 чай до 10 чай до 10 частей.
10 Питания: 3,7 В 1800 мАч полимерной литиевой аккумулятор (стандартный оснащен встроенным)
(Решение управления питанием 60C чрезвычайно эффективно. Кроме того, батарея мощная, и сообщает, что пользователи должны заряжаться после нескольких месяцев прерывистого использования.)
11 Зарядка источника питания: стандартный разъем Micro USB (должен убедиться, что выходное напряжение составляет 5,0-5,5 В.>500 мА)

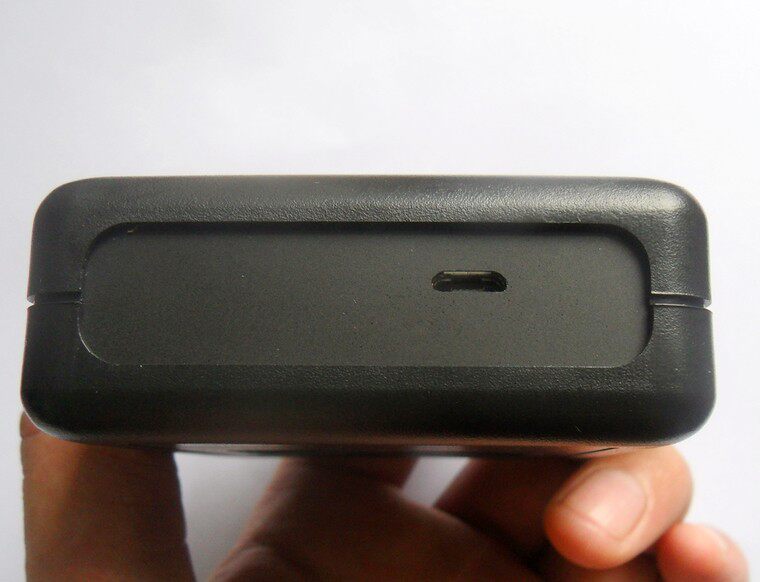

(Чрезвычайно удобно, не нужно использовать другое зарядное устройство, оно в основном подходит для 99% зарядных устройств смартфонов на рынке, которые используют этот интерфейс, как показано на рисунке ниже)
12 Индикатор зарядки: скрыто (не видно в состоянии неоряжения),
Примечание зарядки. Если устройство простаивает в течение длительного времени, оно должно быть полностью заряжено, а уровень аккумулятора должен быть проверен каждые 2-3 месяца.Если батарея недостаточна, пожалуйста, пополните его вовремя, чтобы защитить срок службы литийной батареи.Домашние пользователи рекомендуют использовать зарядные устройства для смартфонов крупных брендов, таких как оригинальные зарядные устройства, такие как Xiaomi, Samsung, Nokia и т. Д.
Аппаратное сброс отверстие ПРИМЕЧАНИЕ. Хотя операционная система 60C является надежной, она была проверена на применение промышленных высокочастотных нагревателей в больших помех для помех.Однако для удовлетворения требований соответствующих национальных и региональных правил, над левой стороной машины установлено аппаратное отверстие.В случае сильных помех, заставляющих систему сбой: вы можете использовать фирменную ручку, скрепку и т. Д. И нажимайте ее с осторожностью один раз.
При нормальных обстоятельствах не используйте это!!Помнить!! Согласно нашему опыту, вам никогда не нужно использовать его.

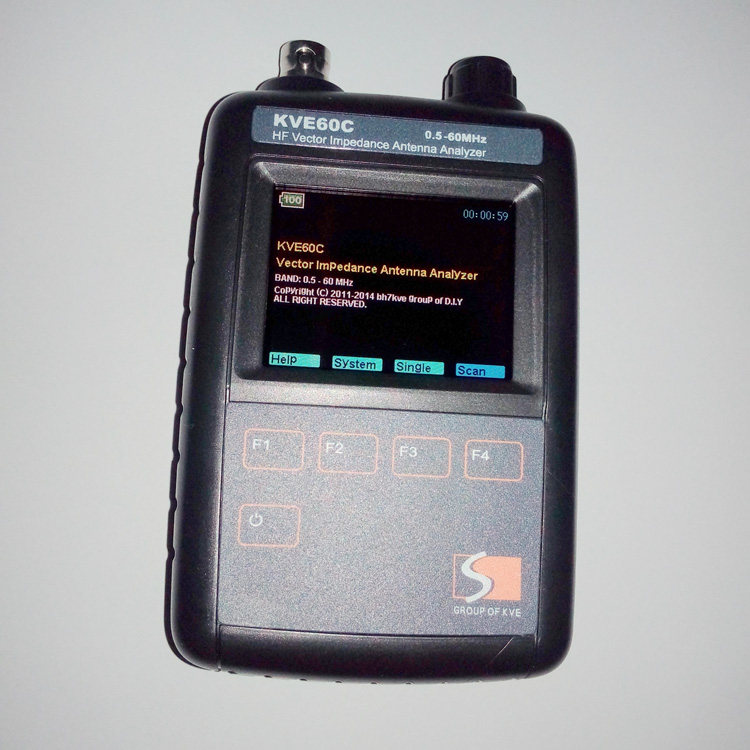

В качестве компонента дисплея используется исходный полупроверенный и полупрозрачный TFT.Это дорогой лихорадочный аксессуар, и его особенности все еще ясны при использовании на солнце.Разрешение QVGA, 16 миллионов цветов.Это устройство по -прежнему очень ясно при использовании на солнечном свете.
После версии 60C жесткие LCD -линзы используются в будущем, в котором используется материал для создания линз для наблюдения.
Широкополосный детектор напряжения
Узкий детектор ремней должен иметь селектор с селективностью и стабильностью усиления.Следовательно, высокопроизводительный детектор с узким поясом дороже, и его трудно сделать в условиях любителей.Основываясь на этом рассмотрении, KVE-60C использует широкополосный детектор.
Широкополосный детектор очень чувствителен к внешнему напряжению полосы, и многие внешние помехи нелегко решить.С точки зрения обратной связи: большинство проблем помех возникают на более низких частотах, потому что высококачественные сигналы AM с высокой мощью и другие источники внешних помех могут лучше соединить большие антенны.Для этой проблемы KVE-60C решает предложение использовать сильный барьер, который поставляется с устройством для мониторинга инструкций по интерференциям и проверить его в разрыве между исчезновением.
ПересечениеПересечениеПересечениеЕсли поле для запуска слишком близко к измерению антенны, оно сожжет детектор и другие устройства, и даже линейную плату. Это здравый смысл, на который необходимо обратить внимание.
Приглашение настройки измерения антенны:
Резонансная частота системы небесного кормления представляет собой частоту нуля (x) электрического сопротивления (x) или в некоторых случаях, KVE-60 указывает на то, что электрическое сопротивление (x) близко к нулю и относительно небольшое значение.
Поскольку значение сопротивления (R) не влияет на частоту резонанса, частота резонанса не всегда является самой низкой точкой SWR (хотя они обычно должны быть одинаковыми).Не существует прямой взаимосвязи между низким резидентом волнами и антенной резонансом.
Наиболее подходящей нагрузкой является то, что SWR является наименьшим, что указывает на то, что система небесных обратной связи хорошо сопоставлена с радио. Мощность большая, отраженная мощность меньше, а радио более безопаснее.Это не обязательно требуется загружать и резонанс.
Идеальные результаты регулировки системы подачи дневной подачи: как антенны, резонанс (то есть значение 0 или ниже), так и хорошее сопоставление (то есть z ближе к 50 евро).Измерение и корректировку антенны должны обращать внимание на результаты сопротивления электроэнергии и тестирования резидентов, а также проверять и сбалансировать друг друга.
Ранние инструменты измерения антенны, точное тестирование устойчивости к электричеству трудно достичь, поэтому для внесения грубых корректировок используется только резидентный тест.Я должен сказать, что это сожаление.
Если SWR изменяется с длиной коаксиального кабеля, положение линии, заземления или нет (независимо от расстояния и антенны), то SWR изменяется, то антенная система имеет по крайней мере один из следующих проблем:
а.) Кабель имеет антенную эффект, и радиочастотное излучение произошло.
б.) Кабель не 50 Ом.
c.) Потеря кабеля слишком высока.
