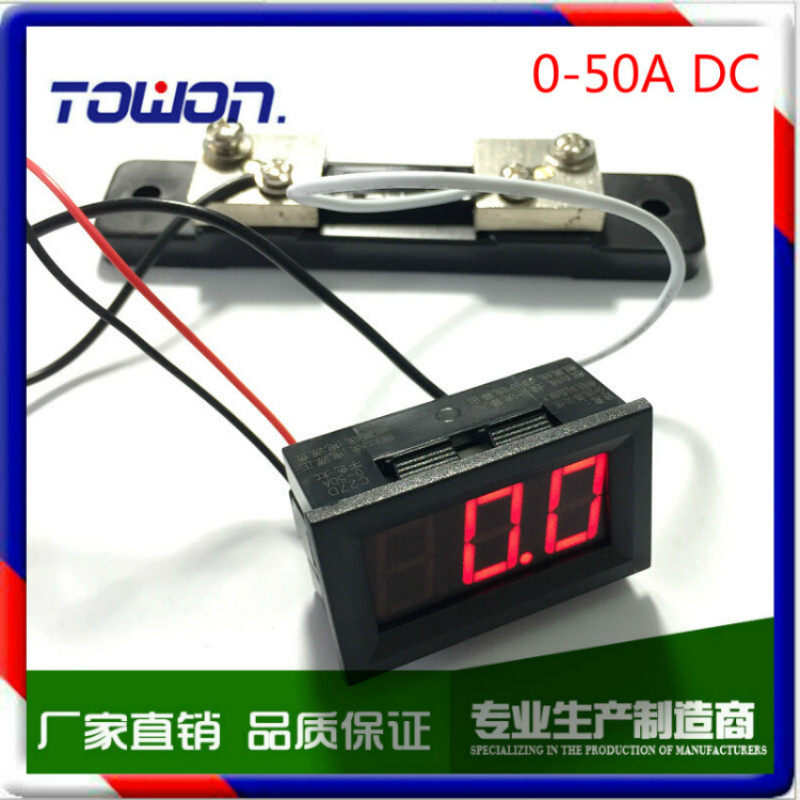

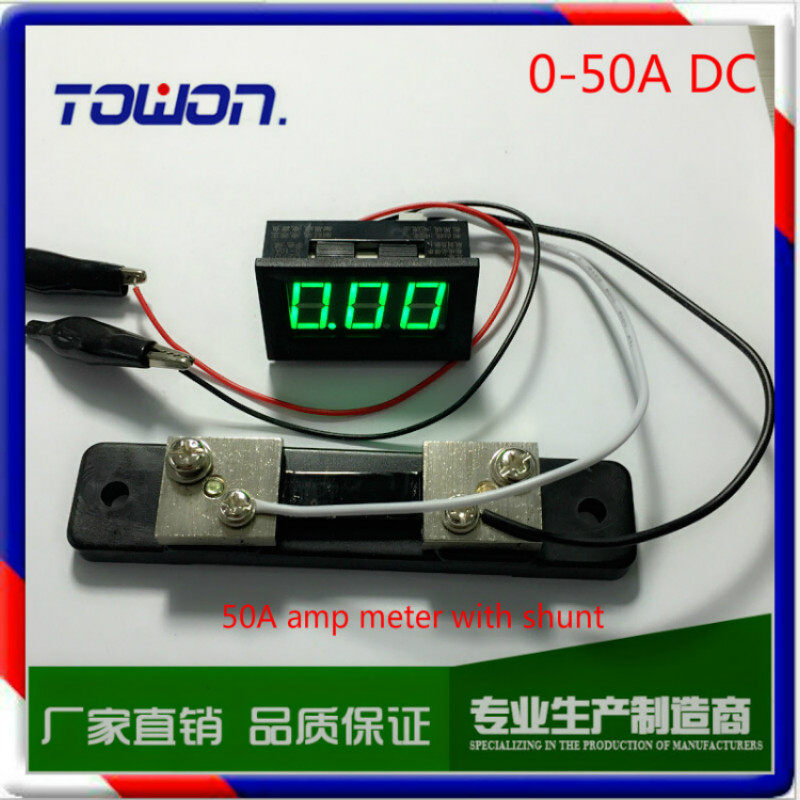

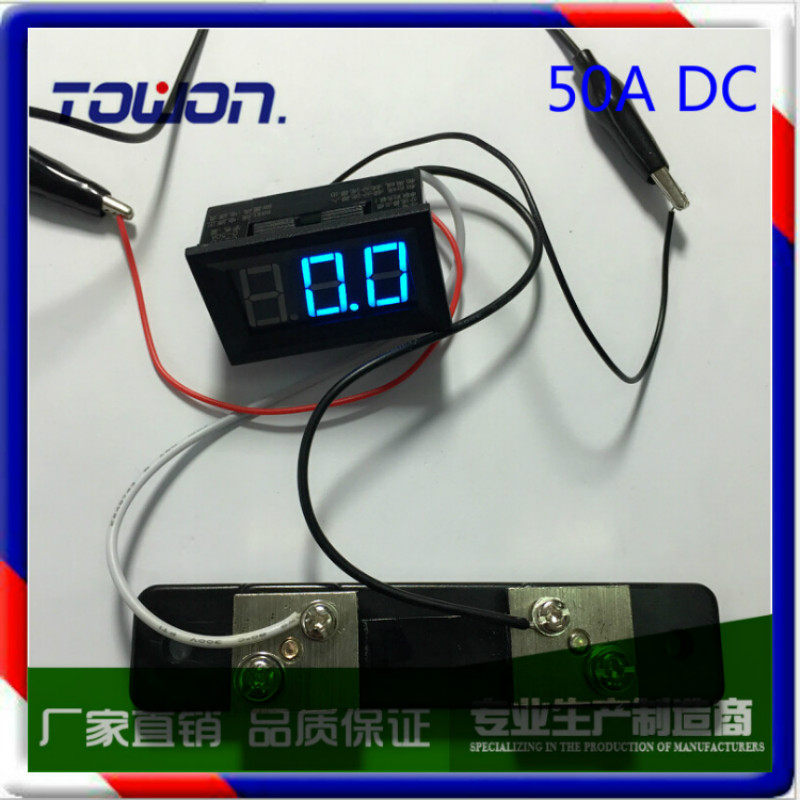

C27D DC 0-50A Digital Digital Display DC Ammeter 50a Работа с шунтом
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Каппа р А н с скупой,
- =
- = Б ТК, что ф е д о в органах федеральной, скупой,
| Цвет: | Красный, Красный заголовок+Downsor, Синий, Синий заголовок+Дветтер, Зеленый, Зеленый заголовок+Downsor |
| C27D Digital Display DC Текущий счетчик (DC0-50A, исключая дистрибьюторскую компанию) |
Введение в ребенка:
1. Диапазон количества этого измерителя тока постоянного тока.DC0-50A,
2. Этот текущий счетчик должен быть сопоставлен с 50А/75 мВ.
3. Внешний источник питания должен использоваться, а напряжение источника питания составляет DC4.5-28V.

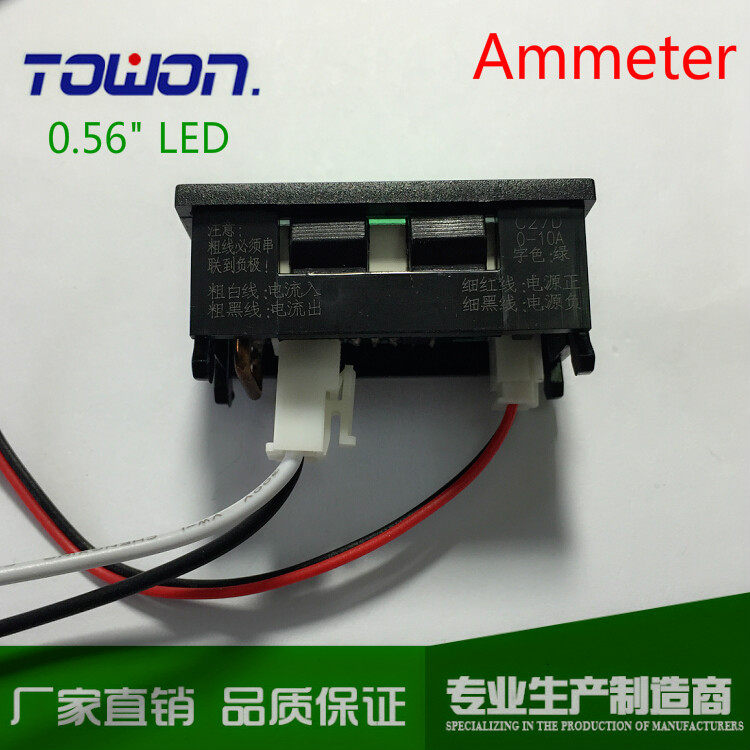

4. Особое внимание:Чтобы работать для текущего измерителя из измеренной линии, эта тока таблица предназначена в виде источника питания и входного коалла Толстая линия подключена к токовому счетчику.Следовательно, линия отбора проб (грубая линия) и подключенный к ней недостаток абсолютно важны.Он должен быть подключен к электрическим приборам (то есть отрицательной электрической электрической электрической электрической).В противном случае текущий счетчик будет сгорел мгновенно, не вызывая отсутствия дисплея или отображения -.Пожалуйста, четко подтвердите это перед покупкой, пожалуйста,Два толстых провода тока и вниз, подключенного к их соединению, должны быть подключены между двумя отрицательными электродами!Для конкретного метода соединения, пожалуйста, обратитесь к диаграмме подключения на веб -странице.Наш магазин объяснил заметную позицию на веб -странице. Он будет снова подчеркнут на Вангванге. Если ошибка проводки вызвана ошибкой проводки, магазин не несет ответственности за него.
5. Текущий входной импеданс измерителя высок, растущие источники питания высоки, и их легко нарушать.Не используйте плохие преобразователи мощности (особенно блок питания DC/DC).Не закройте текущий счетчик и вниз в пределах источника помех (например, зарядное устройство для электромобилей). Не взимайте лидерство и текущий счетчик слишком долго. Если вам нужно быть длинным, используйте экранирующий проволоку.
6Текущий счетчик не подходит для электромобилей.1. Электромобиль используется на открытом воздухе, а измеритель тока подвержен повреждению входа в влагу.Такой небольшой сигнал особенно легко нарушить.В сочетании с электромобилем, это соединение будет очень длинным, а затухание и помехи серьезно повлияют на текущую работу счетчика.Поэтому не рекомендуется использовать ток на электромобиле.
7. Примечание. Этот тип электрического инструмента должен быть установлен профессионалами, которые знают электронику. Пожалуйста, купите его осторожно для обычных потребителей, которые неизвестны для установки!
Технические параметры:
| Размеры | 48 -кратная ширина 29x толщина 36 мм | Диапазон измерения | DC0-50A (диверсия 50A/75 мВ) |
| Размер отверстия | 46x27mm | Минимальный вход | DC0A |
| Длина свинца | 20cm | Максимальный вход | DC50A |
| сеть Тяжелый | 26g | Допустимая ошибка | 1%(+/- 1 слово) |
| волосы Тяжелый | 30 г (включая упаковку) | Режим отображения | Три -бит 0,56 D Светодиодная цифровая трубка |
| Отображение цвета | красный зеленый Синий необязательный | ||
| Обновить скорость | Около 200 мс/время | ||
| Источник питания | DC4.5-28V | ||
| Ток потребления | Небольшой, чем 20 мА, обычно 5-15 мА | ||
| Рабочая Температура | -10 ℃ ~ 65 ℃ |

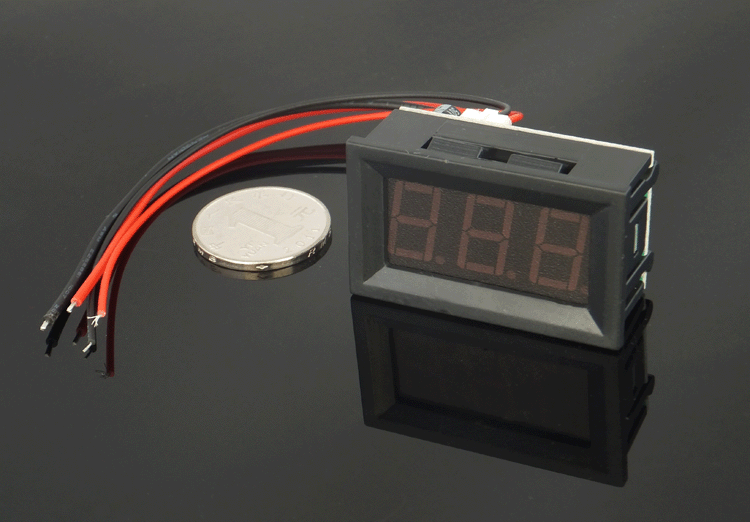

дисплей изображения:
Основная схема схемы проводки
