Блок питания, встраиваемый модуль, 20v, 2A, 20v, 2, 2A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- а в е т л о с е р - скупой, а ж е.
| Цвет: | Светло-серый |
Если вам нужна информация о английском языке
Модель продукта: DP20V2A (источник постоянного напряжения и постоянного тока с ЧПУ 0-20,0 В/0-2,00 А))
1. Введение продукта
Этот модуль питания с ЧПУ-это регулировка моделирования настройки и цифровой функции.Модуль имеет предусмотренную функцию хранения напряжения, а два набора быстрого хранения остаются по сравнению с традиционным антигипертензивным модулем, он более удобен и быстр для регулировки требуемого напряжения/тока.Поставляется с ЖК -дисплеем и имеет цифровую функцию тока напряжения.Он содержит все более практичные функции, более гуманные и визуальные.
2. Технические параметры
В+: Введите положительный полюс
IN- : Входной отрицательный
OUT+:Вывод положительный полюс
Вне-: Выходной отрицательный
Выходной ток:0-2.00A
Выходная мощность:Максимум 40 Вт
Частота грабителя:Около 330 кГц

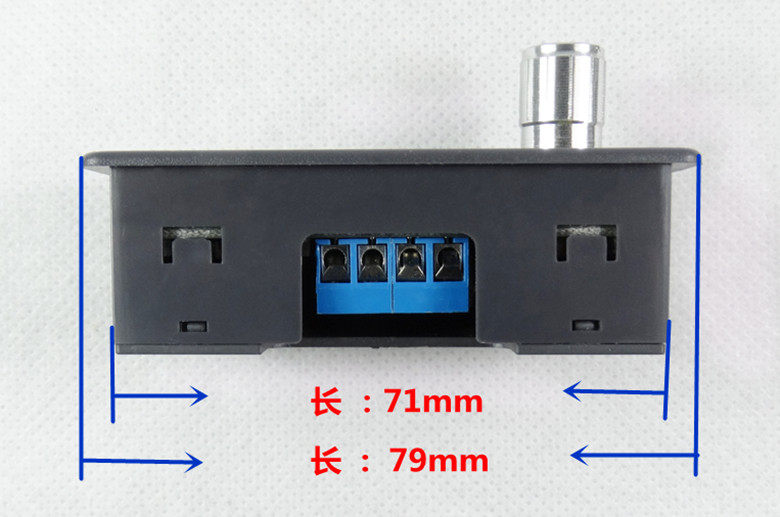

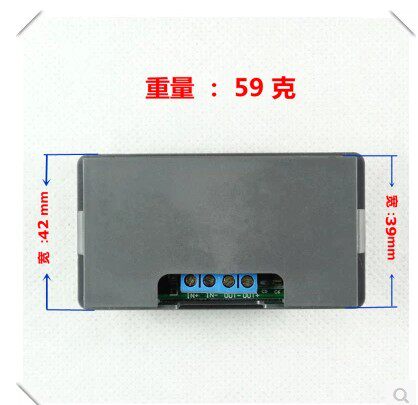

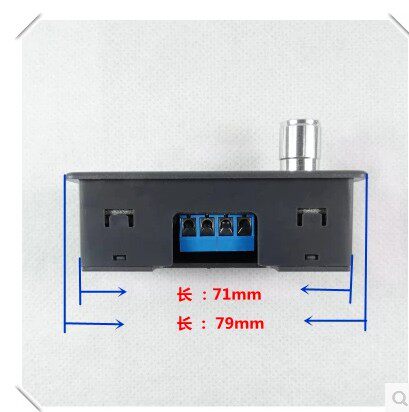

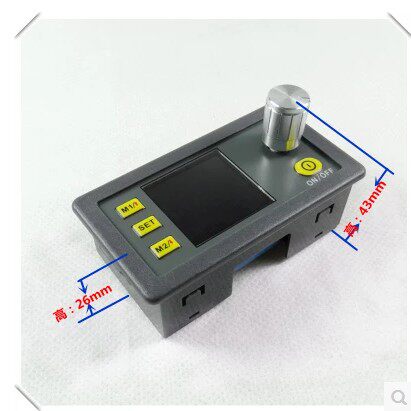

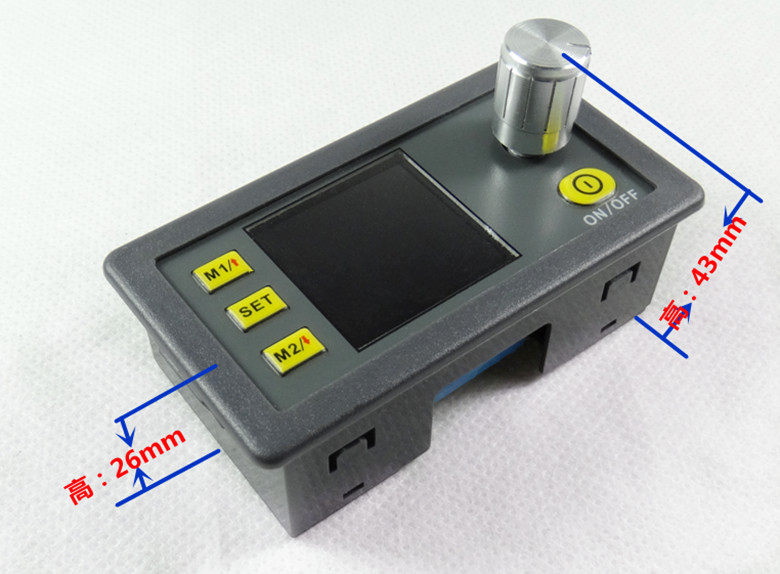

Габаритные размеры:79mm*43mm*26mm
Размер отверстия:71mm*39mm

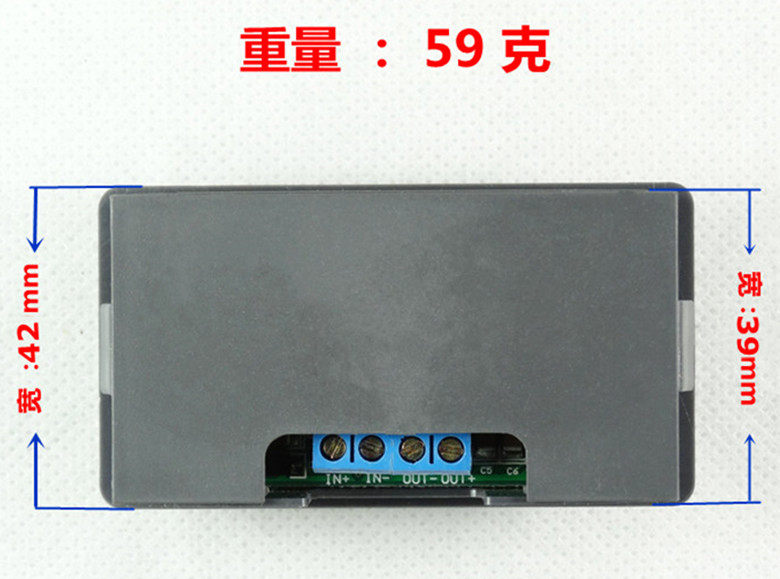

Тяжелый Сумма:59 граммов/кусок
Пик пика ряби:50 мВ (тип.)
Входной диапазон напряжения:4.5-23V(Примечание: 23 В — это максимальное предельное напряжение, не забудьте оставить место для использования, иначе оно будет повреждено)
ВЫХОДА РАСПРОСКОЕ ВЕРНАЛИ:0V-20.0V(В понижающем режиме входное напряжение должно быть больше выходного более чем на 3 В.) Клавишное управление позволяет быстро вызвать 2 набора данных.
3. Используйте инструкции

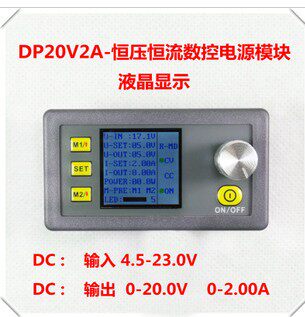

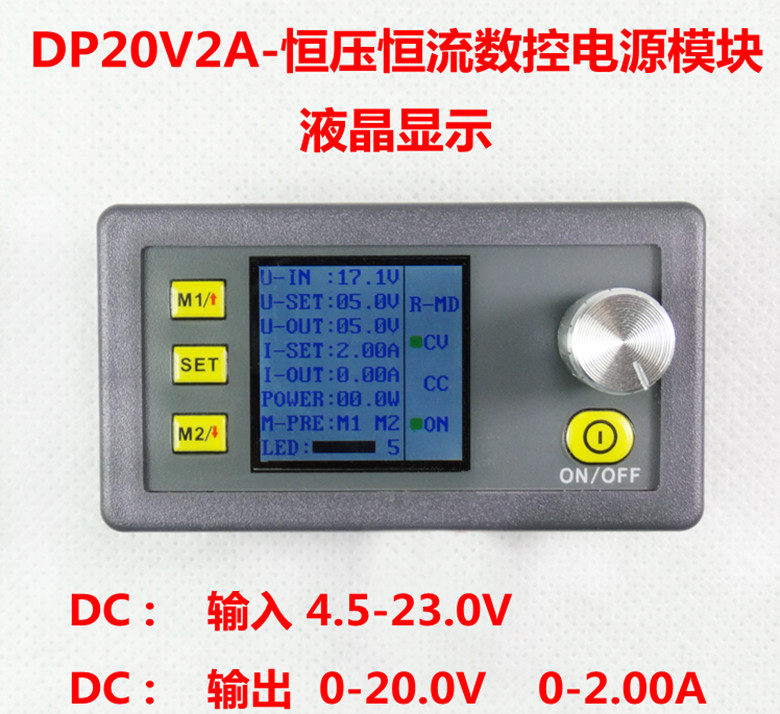

1 Описание дисплея:
U-IN :  входное напряжение
U-SET: Заданное напряжение U-OUT:   выходное напряжение
I-SET :  предустановленный ток I-OUT:   выходной ток
POWER:Выходная мощность M-PRE: Быстрое хранение
LED: Яркость подсветки M1: Быстрое хранение 1
M2:Быстрое хранение 2 S-MD: Установить режим
R-MD:Нормальный режим работы ON/OFF: Открыть/выключить выход модуля
2 Описание функции кнопки:
SET: Настройки функции, подтверждение функции
M1/↑:Быстро вызовите значение хранилища M1/ключ выбора верхнего выбора/быстрый депозит
M2/↓:Быстро вызовите значение хранилища M2/Под ключом выбора/Fast Store в
ON/OFF: Ключ к открытию выходного напряжения
3  Описание операции:
(1) Отрегулируйте напряжение по умолчанию:Нажмите клавишу SET, поверните ее в предустановленную регулировку напряжения U-установки, нажмите кодирующий потенциометр, введите численную регулировку, нажмите движение, чтобы кодировать потенциометр, выберите положение регулировки значения, поверните кодирующий потенциометр, чтобы регулировать Значение и нажмите клавишу SET, чтобы сократить клавишу SET, регулировку напряжения выхода.В процессе регулировки напряжения по умолчанию, если ключ включения/выключения включил выход на напряжение, значение добавления и вычитания немедленно обновит выходное напряжение; не будет иметь выходного выходного сигнала.
(2) Настройте ток по умолчанию:Нажмите клавишу SET, поверните его в заданный I-установку с регулировкой тока, нажмите кодирующий потенциометр, введите численную регулировку, нажмите кодирующий потенциометр, в свою очередь, выберите положение регулировки значения, поверните кодирующий потенциометр, чтобы регулировать значение, и и Нажмите клавишу SET, чтобы короче клавиши SET, выйдите из регулировки тока.
(3) Хранение потери мощности:Если вы хотите, чтобы модуль питания использовал текущее заданное напряжение, заданный ток и уровень яркости подсветки ЖК-дисплея при следующем включении, вам необходимо сохранить эти значения перед выключением модуля.В обычном рабочем режиме (R-MD) нажмите и удерживайте кнопку SET, пока на ЖК-экране не появятся красные шрифты.“MEMO&Когда Rdquo; при подъеме это означает, что эти три значения были сохранены. В настоящее время можно выпустить клавишу SET, и настройка группы будет по умолчанию, когда модуль будет вызван в следующий раз.
(4) Хранение быстрого хранения:Нажмите клавишу SET, выключите его в M-PRE и нажмите кодирующий потенциометр, чтобы войти в положение хранения M1, M2. В это время нажмите M1/↟ кнопка, есть положение M1; M2/↡ Кнопка, храните в положении M2, нажмите клавишу SET, чтобы выйти из режима хранения.
(5) Вызовите значение быстрого хранения:Когда система не находится в режиме настройки ("S-MD"), Длинная пресса M1/↑ или m2/↡, вы можете смешать соответствующее значение быстрого напряжения хранения.
(6) Отрегулируйте яркость подсветки:Нажмите клавишу SET, поверните ее в настройку настройки задней подсветки, нажмите кодирующий потенциометр, введите численную регулировку, нажмите потенциометр кодирования, в свою очередь, выберите положение регулировки значения, поверните потенциометр кодирования, чтобы настроить значение, нажмите клавишу SET , выйдите из подсветки, выйдите из регулировки яркости подсветки.
В -четвертых, меры предосторожности
1,Когда модуль не использует и не настраивает ток напряжения по умолчанию, рекомендуется отключить выход, чтобы предотвратить недоразумение высокого напряжения и высокого тока выхода нагрузку -нагрузку.
2,Необходимо гарантировать, что установленное напряжение ниже, чем входное напряжение модуля 3 В или более, в противном случае модуль будет звучать.
3,Входное напряжение модуля ниже 23 В, а 23 В является максимальным напряжением. Пожалуйста, используйте его для использования, в противном случае модуль будет поврежден.
4,Пожалуйста, избегайте длительного воздействия модуля мощности под солнцем, чтобы предотвратить жидкий кристалл.
5Когда входное напряжение модуля падает и не может соответствовать входному напряжению выше, чем условия предустановленного напряжения 3V, модуль автоматически закрывает выход, чтобы предотвратить повреждение модуля.
6Когда модуль будет заполнен, обратите внимание, чтобы сохранить вентиляцию модуля и рассеяние тепла.
7Не заряжайте аккумулятор модулями. Если входной клемм останавливает мощность, обратное напряжение аккумулятора повредит модуль.{Если вам нужно его использовать, добавьте диод}

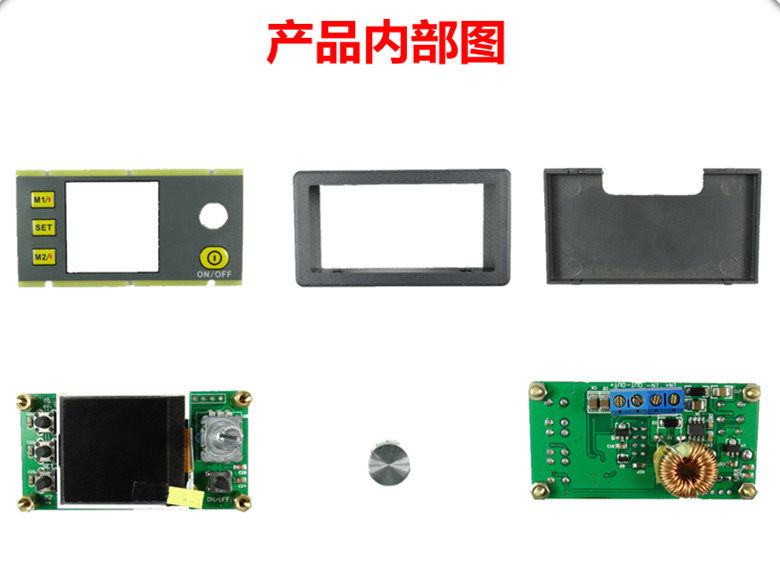

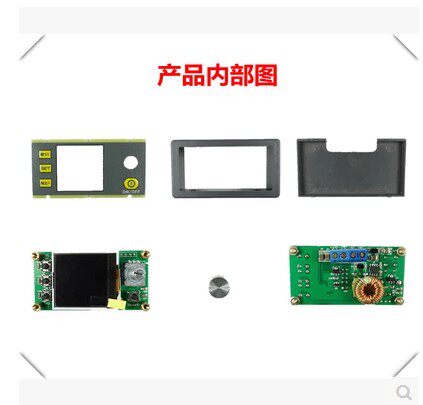

Пять, дисплей изображения
