0-100V // 0-999.9MA-3.000A Точность переменной четыре светодиода DC Двухцветное напряжение.

Цена: 549-634руб.    (¥25.97)
Артикул: 36678426979
Доставка по Китаю (НЕ включена в цену):
106 руб. (¥5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:杭州睿登科技
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥1453 064руб.
¥62313 090руб.
¥43909руб.
¥42888руб.
  • Информация о товаре
  • Фотографии
Цвет: Красный, Красный, зеленый, Красный, синий



1. Характеристики продукта:
  • Функция улучшает таблицу напряжения/тока/температуры/питания. Когда измеряется ток измерения, источник питания получается из линии измерения. Благодарность питания, который не требует изоляции для источника питания, удобно использовать.
2. Технические параметры:
Напряжение питания:DC3.5-28V
(Персонаж красная линия положительная и тонкая черная линия отрицательные полюсы)		Режим отображения:Двойной 4 -бит 0,28 -дюймовой светодиодной цифровой трубки
Диапазон метра напряжения:DC 0,0-99,9 В (разрешение 0,1 В)
Четвертое место - позиция символа		Отображение цвета:Красный+красный/красный+синий/красный+зеленый
Диапазон тока:DC 0-999.9MA-3.000A Автоматическая переменная ТочностьОбновить скорость:Около 200 мс/время
Точность измерения напряжения:&Plusmn; (0,5 %+2 слова)Размер отверстия:45mm*26mm
(Откройте форму прямо в панель)
Тока измерения точность измерения:&Plusmn; (0,3 %+2 слова)

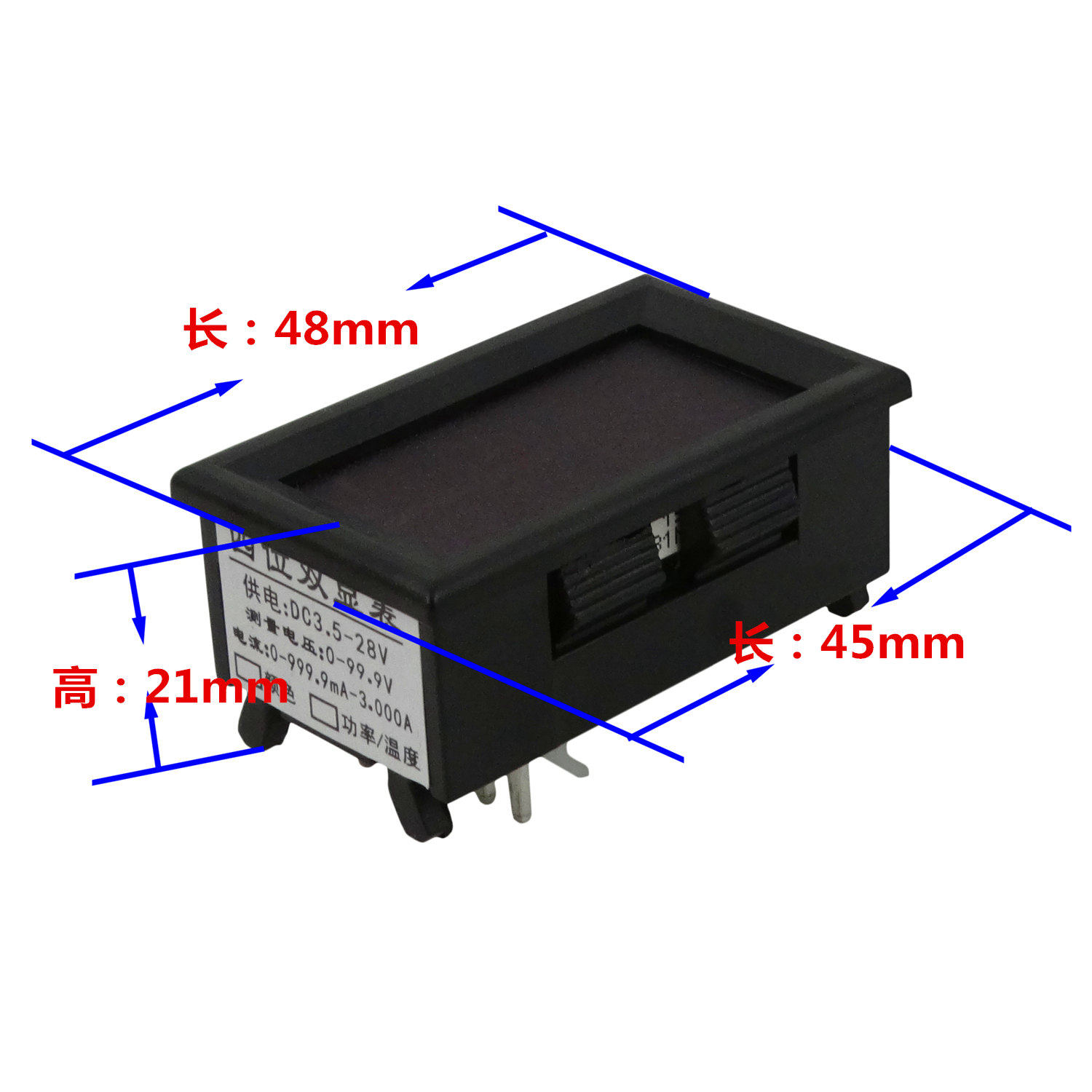

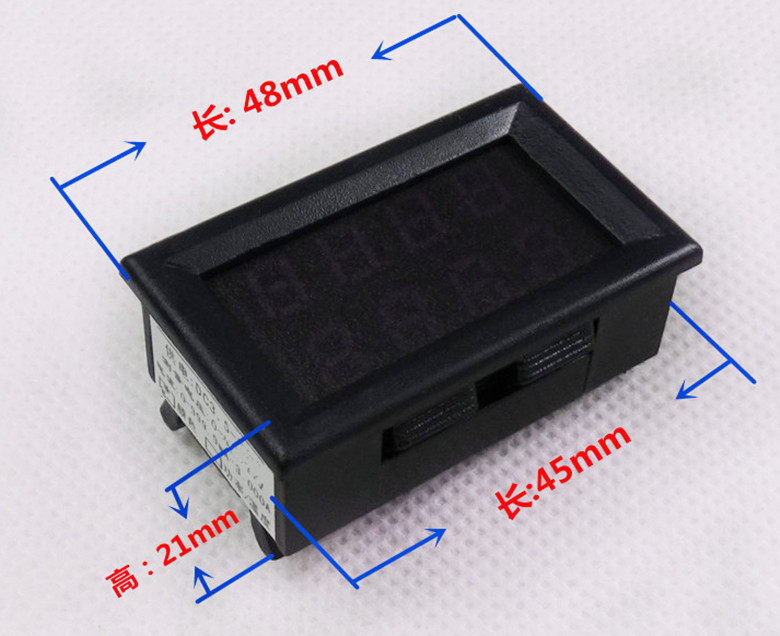

Тяжелый   Количество :22 грамма/кусокРазмеры:48mm*29mm*21mm

Полный счетчик с двойным отображением текущего напряжения, нажмите, чтобы ввести страницу сведений о продукте




3. Описание отображения и работы:

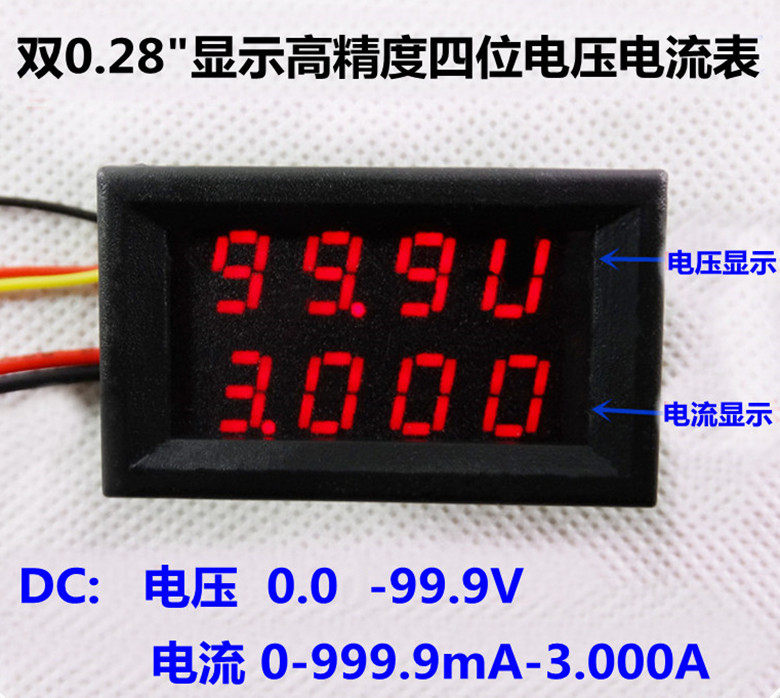

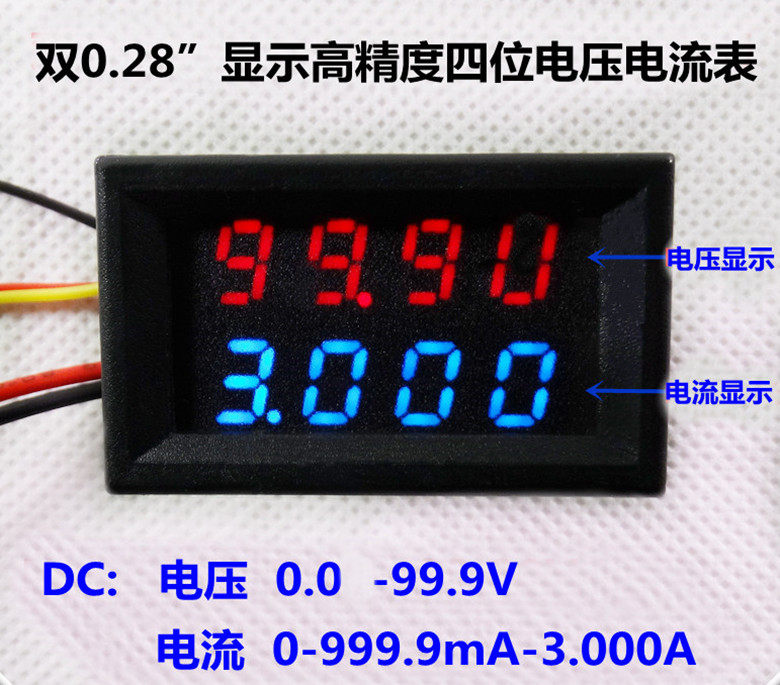

  • Цифровая трубка над поверхностью отображается в виде измеренного напряжения, трехбитовой фиксированной точности отображения, бит символа четвертого бита, отображающий **.*U. Диапазон измерений составляет 0-99,9 В, а минимальное разрешение составляет 100 мВ.

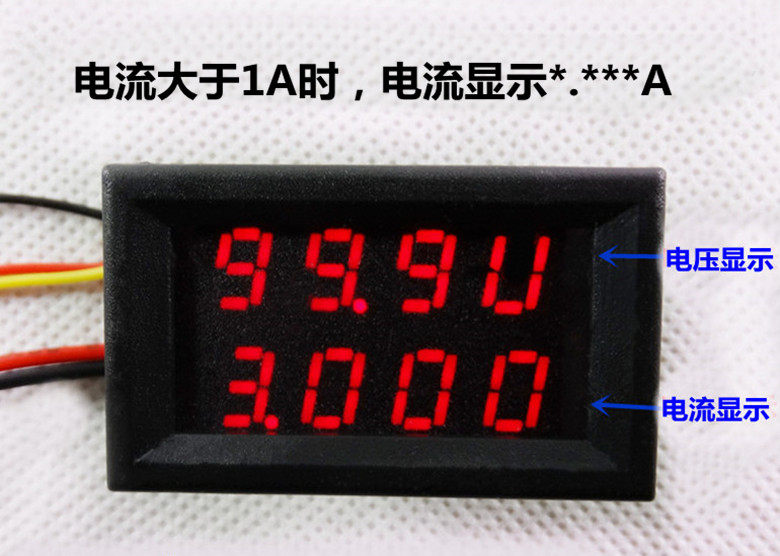

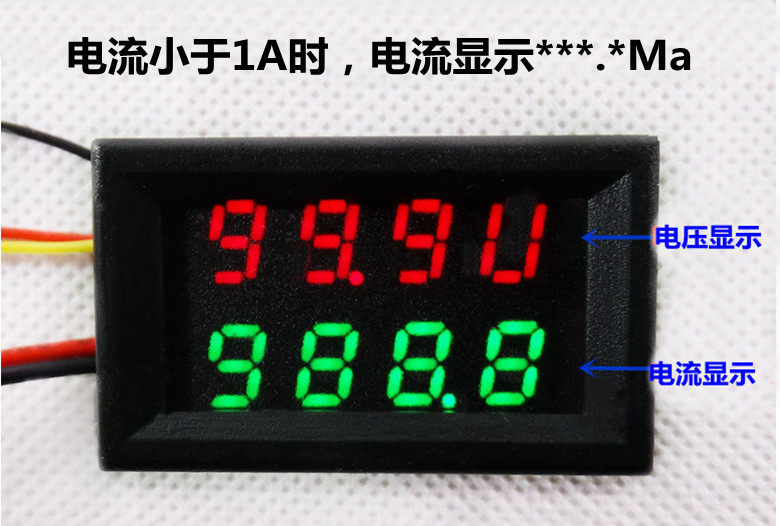

  • Цифровая трубка под поверхностью отображается в виде измеренного тока, четырехбитовой точность отображения переменной, диапазон измерений составляет 0-3,000a, когда ток измерения превышает 1a, точность отображения составляет 1 мА; когда ток измерения равен Менее 1А, точность дисплея составляет 0,1 мА.

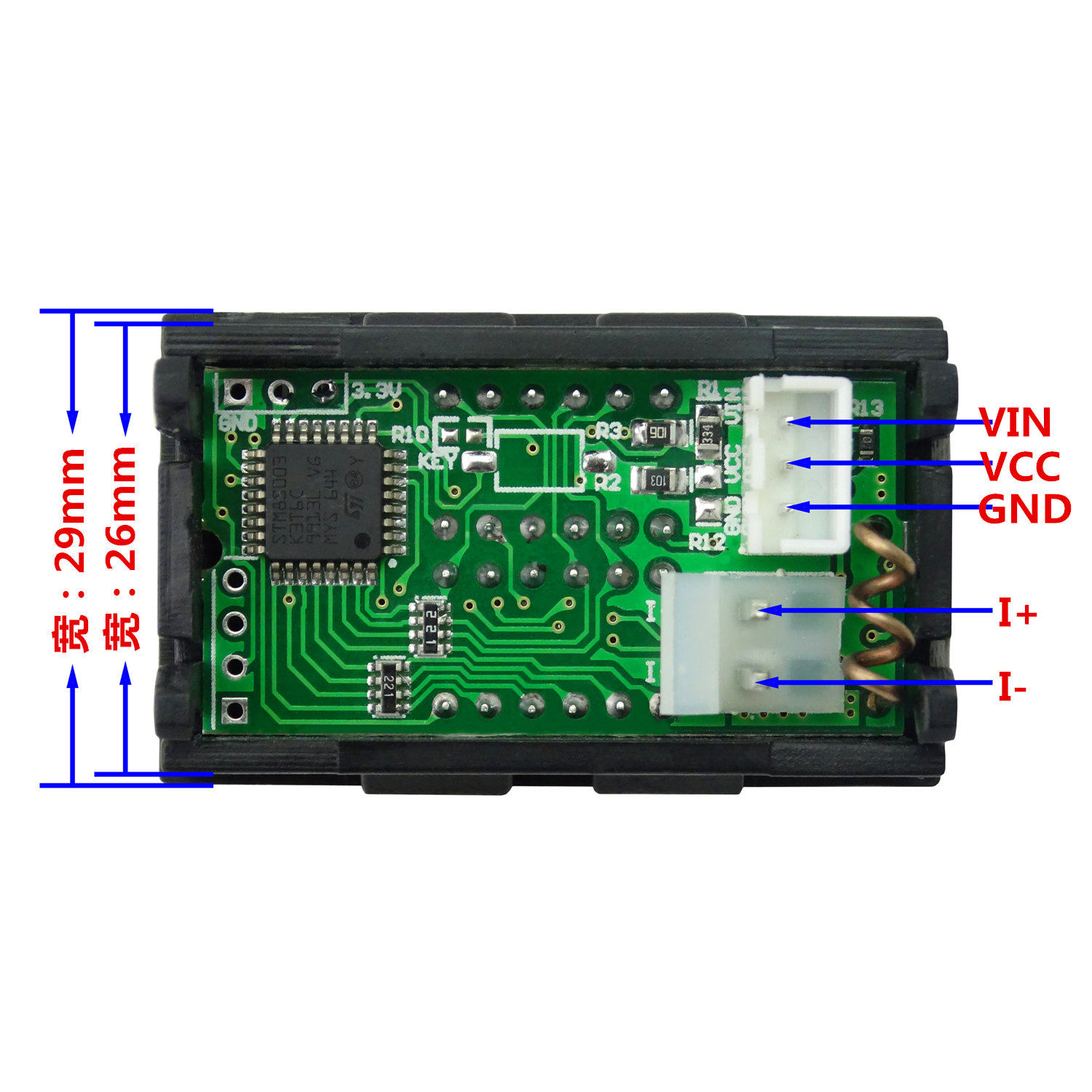

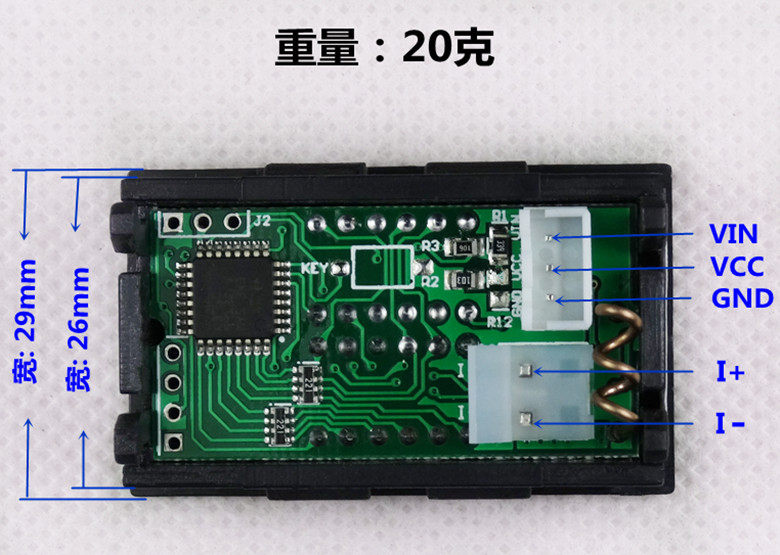

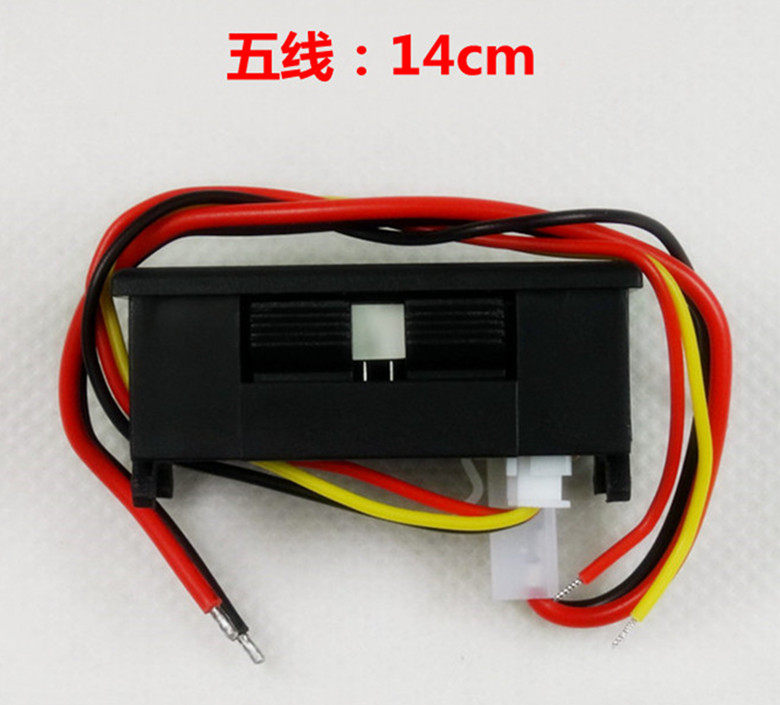

5. Функциональное описание провода платы:

Тонкая красная линия (VCC):Питание питания вход положительный электрод (3,5-28 В)
Примечание. Если сигнал измерения ниже 28 В, а источник питания достаточно, его можно использовать в качестве источника питания питания непосредственно в качестве модуля (в сочетании с тонкими желтыми линиями и тонкими красными линиями)

Тонкая черная линия (GND):питаться отисточник питанияВведите отрицательный электрод (3,5-28 В) вместе с сигналом измерения

Тонкая желтая линия (VIN):Измерьте вход сигнала положительный электрод (0-99,9 В)

Грубая красная линия (i+):Ток -входные положительные полюсы (должны быть подключены между отрицательным электродом источника питания и объемом нагрузки)

Грубая черная линия (i-):Входной отрицательный электрод тока (должен быть подключен между отрицательным электродом источника питания и объемом нагрузки)

6. Подробная схема подключения выглядит следующим образом:

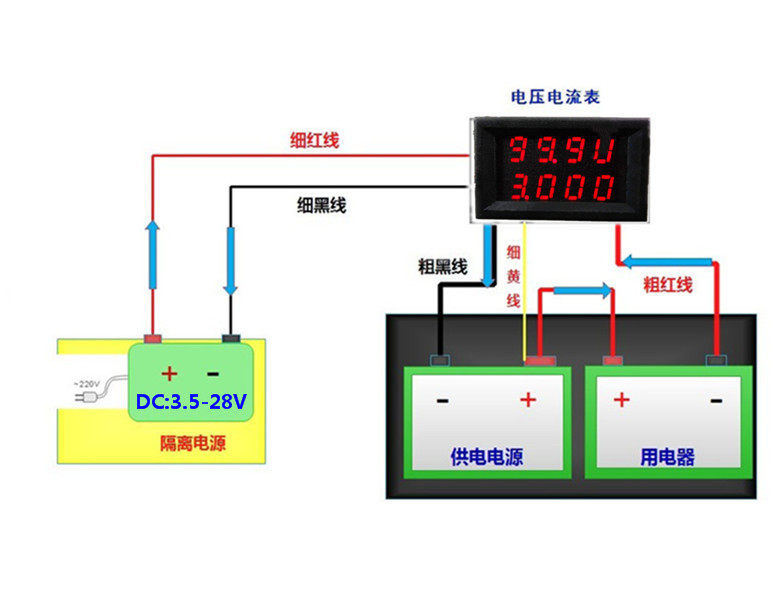

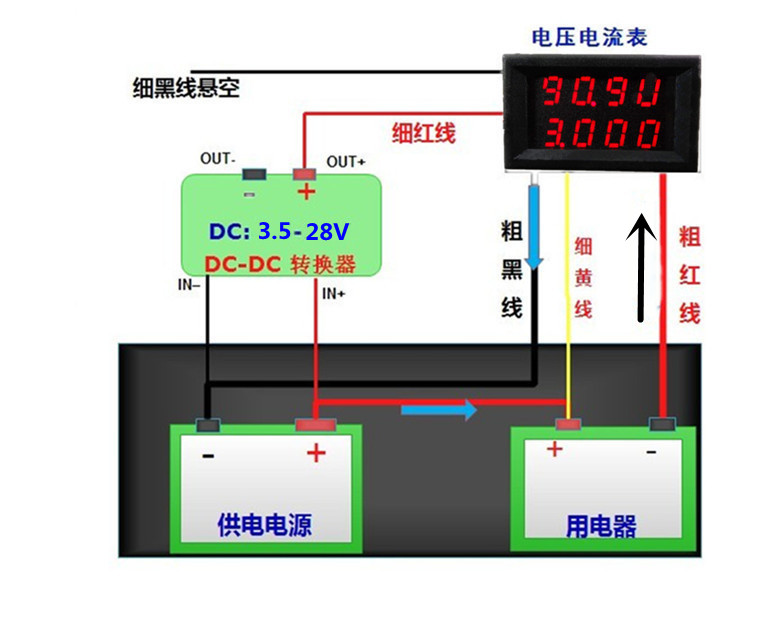

Диаграмма подключения питания для изолированного источника питания:

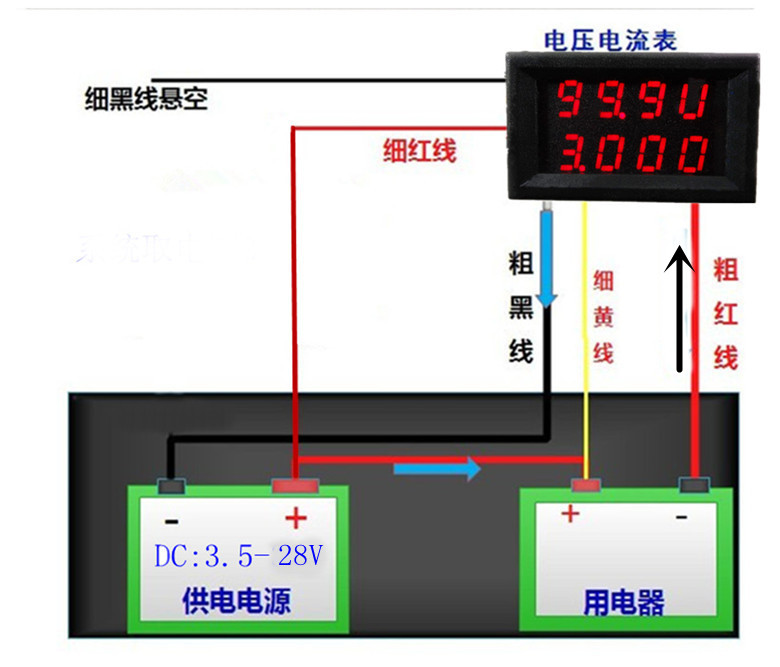

Ток измеритель подключен к мощности в измерении:

Системный источник питания 1

Системный источник питания 2

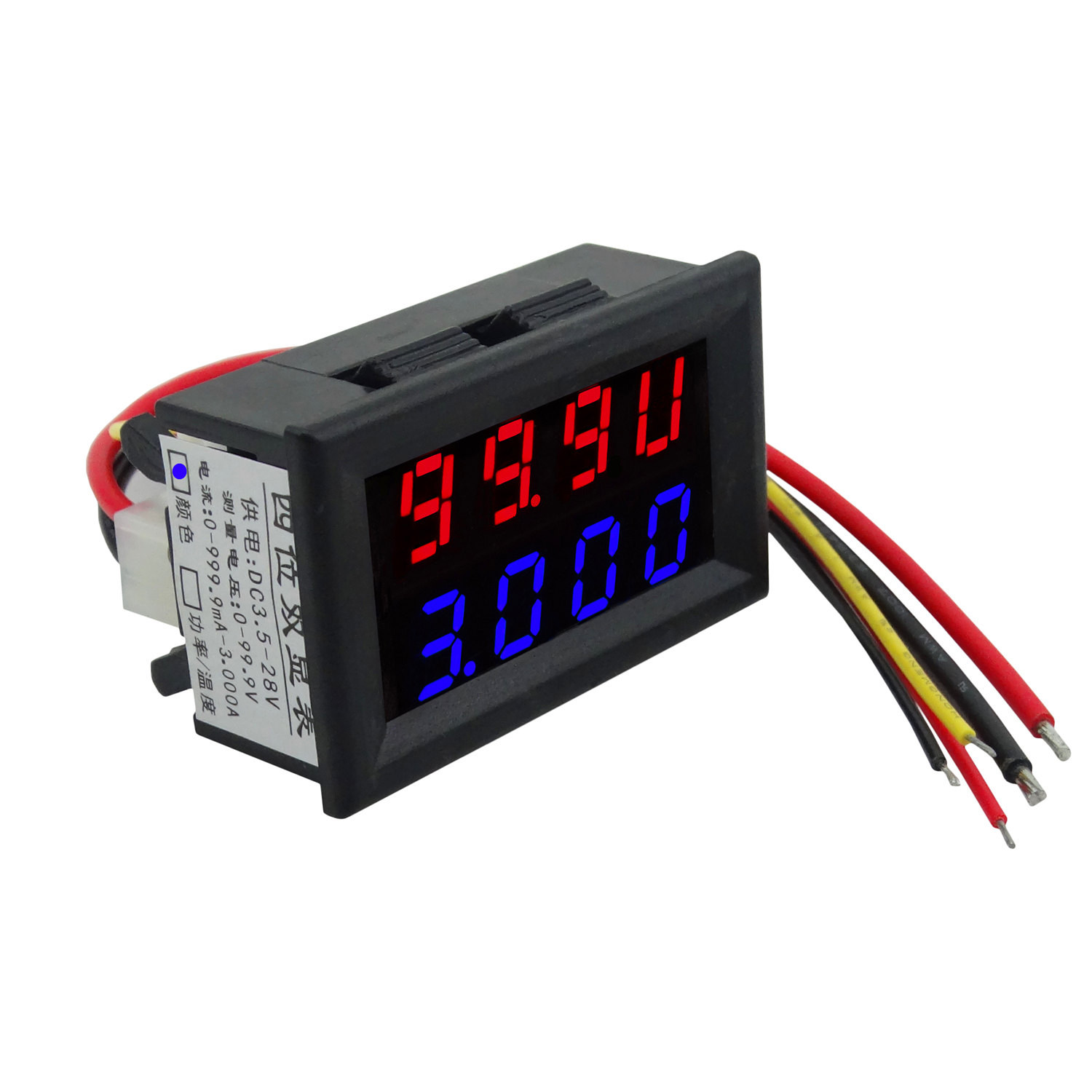

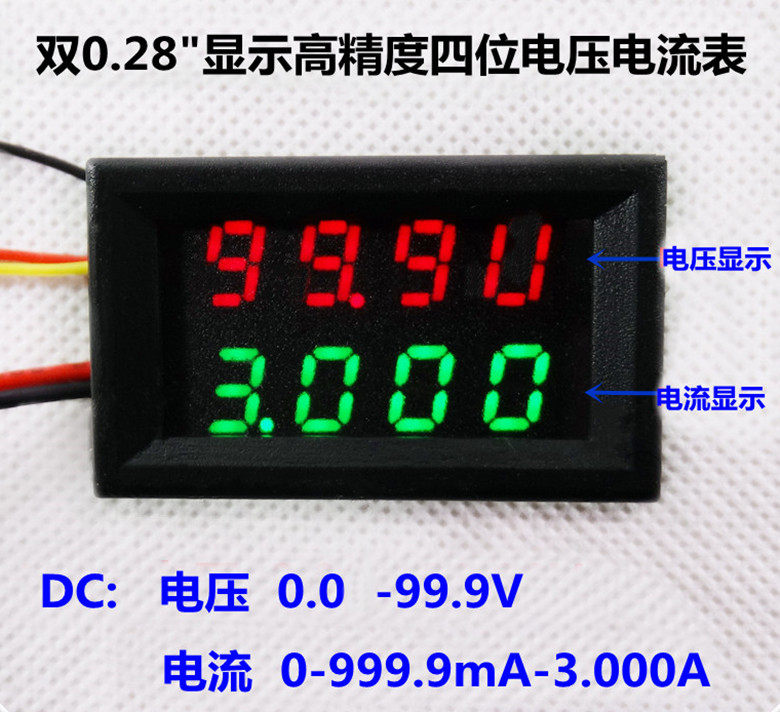

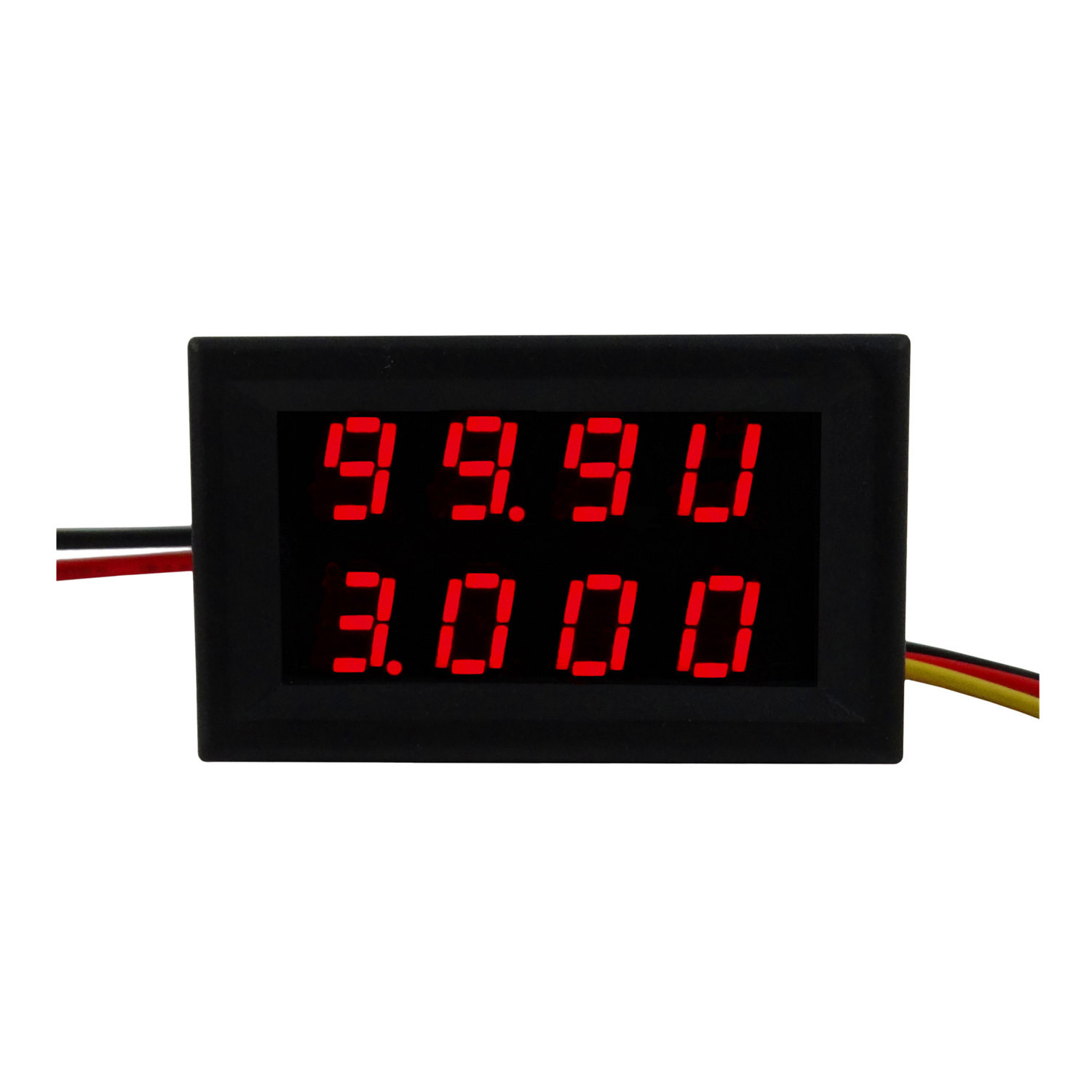

7. Отображение изображения продукта:
