0-33.00V/0-999.9MA-3A Точность переменной.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Красный, Красный, зеленый, Красный, синий |
Функция улучшает таблицу напряжения/тока/температуры/питания. Когда измеряется ток измерения, источник питания получается из линии измерения. Благодарность питания, который не требует изоляции для источника питания, удобно использовать.

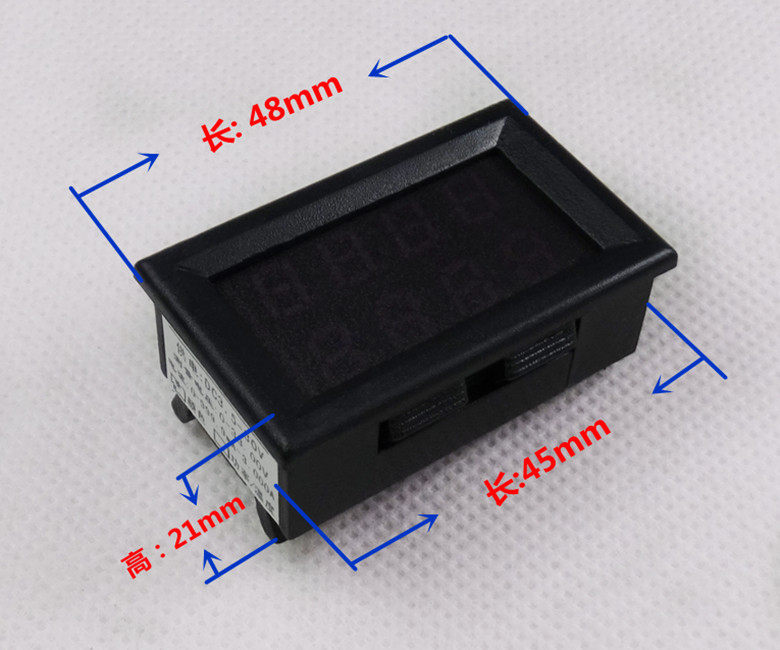

Небольшой объем (48 мм*29 мм*22 мм) цена доступна, а измеритель напряжения с хорошо оборудованной функцией может использоваться только для более чем 10 юаней.
Высокое измерение напряжения с высоким разрешением, с компенсацией по падению линии измерения, может автоматически компенсировать падение верхнего напряжения в соответствии с током (см. Инструкции для подробных операций).
| Напряжение питания: | DC3.5-28V (отрицательный полюс тонкой красной линии положительной и тонкой черной линии) | Режим отображения: | Двойной 4 -бит 0,28 -дюймовой светодиодной цифровой трубки |
| Диапазон метра напряжения: | DC 0,00-33,00 В (разрешение 0,01 В) | Отображение цвета: | Красный+красный/красный+синий/красный+зеленый |
| Диапазон тока: | DC 0-999.9MA-3.000A Автоматическая переменная Точность | Обновить скорость: | Около 200 мс/время |
| Точность измерения: | &Plusmn; (0,3 %+2 слова) | Размер отверстия: | 45mm*26mm (Откройте форму прямо в панель) |

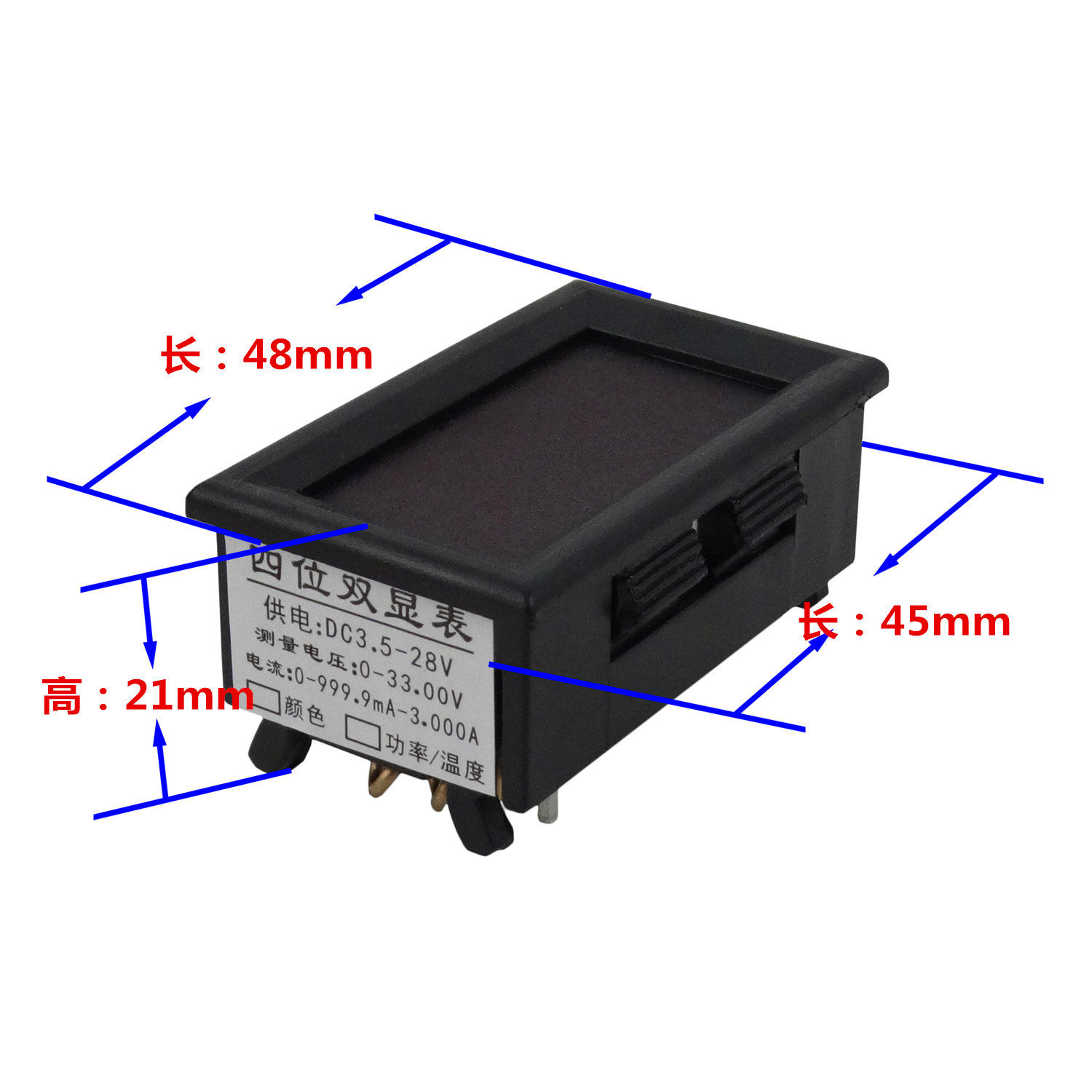

| Тяжелый   Количество: | 22 грамма/кусок | Размеры: | 48mm*29mm*21mm |

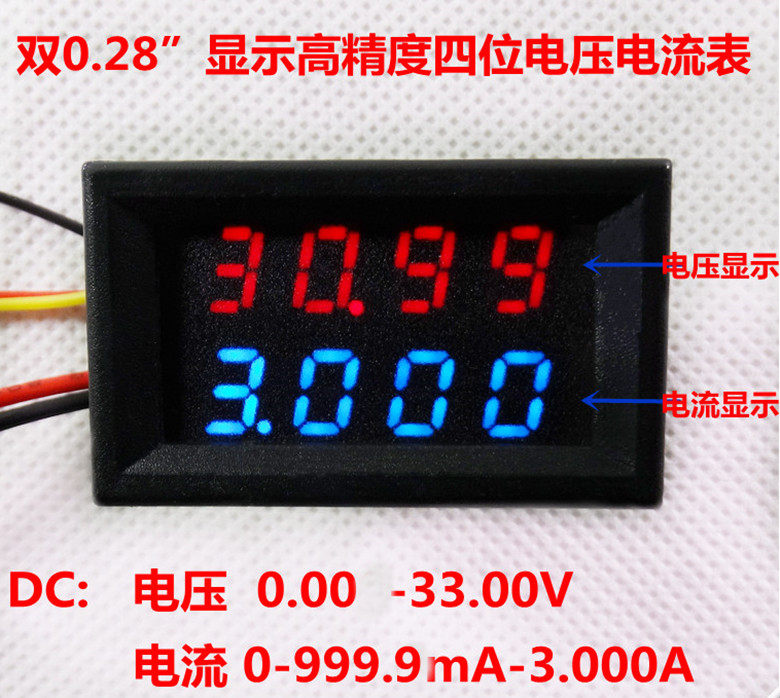

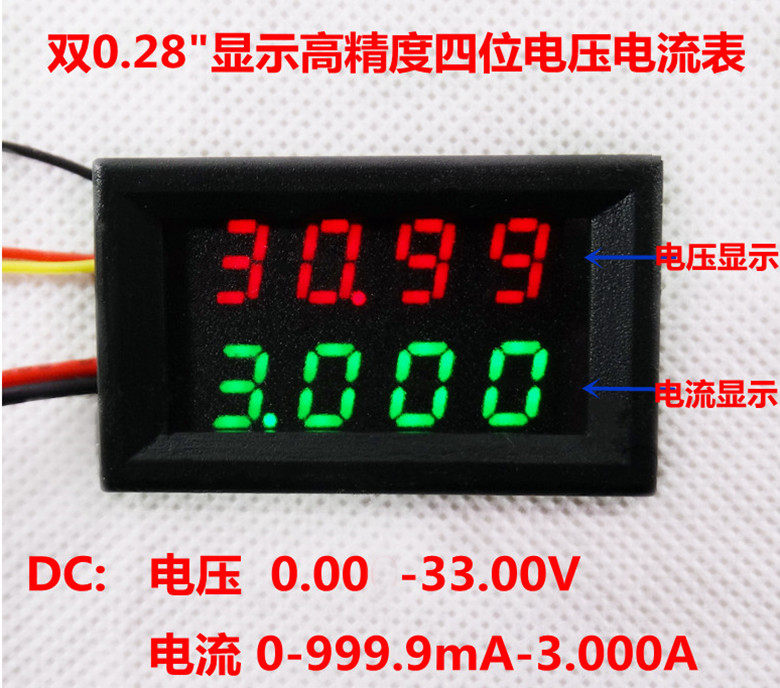

Полный счетчик с двойным отображением текущего напряжения, нажмите, чтобы ввести страницу сведений о продукте
 |  |  |  |
 |  |  |  |
 |  |  |  |

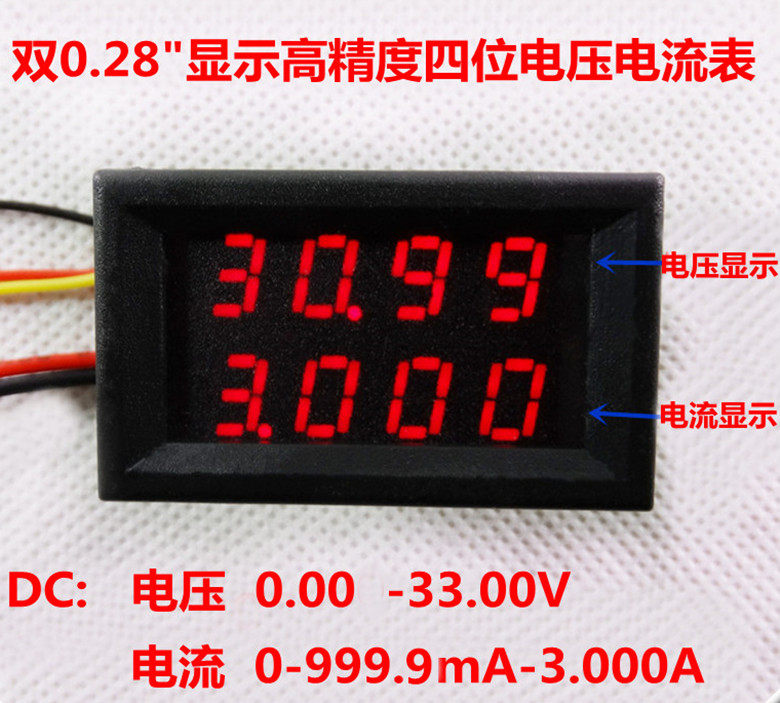

Цифровая трубка над головкой отображается в виде измеренного напряжения, четырехбитовой фиксированной точности отображения, диапазон измерений 0-33,00 В, а минимальное разрешение составляет 10 мВ.

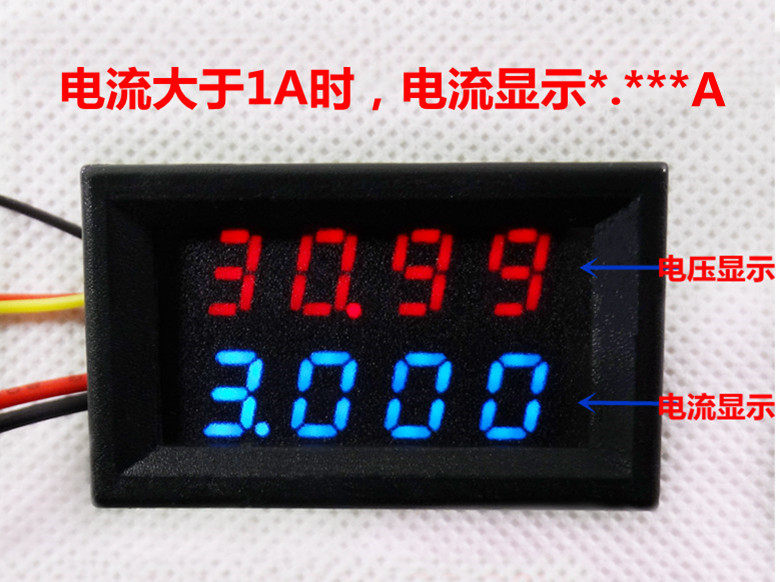

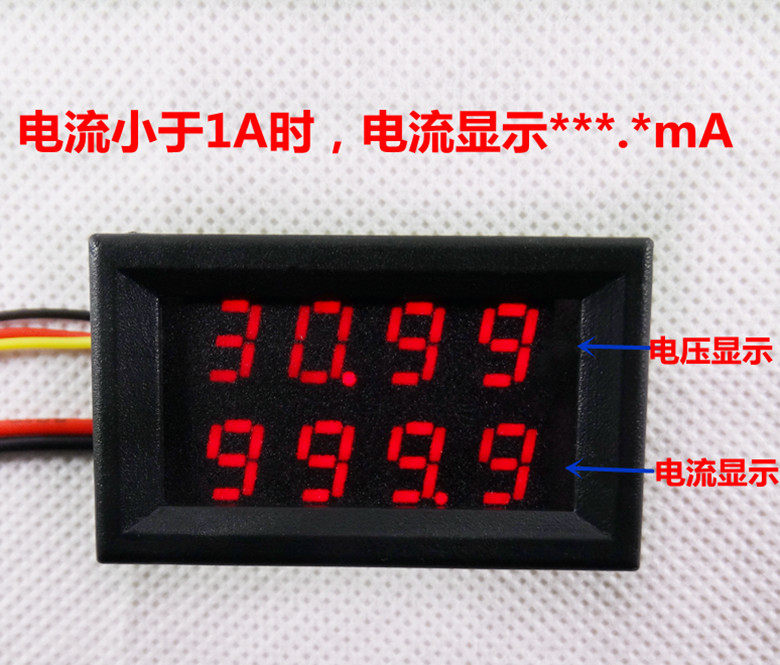

Цифровая трубка под поверхностью отображается в виде измеренного тока, четырехбитовой точность отображения переменной, диапазон измерений составляет 0-3,000a, когда ток измерения превышает 1a, точность отображения составляет 1 мА; когда ток измерения равен Менее 1А, точность дисплея составляет 0,1 мА.
Когда нагрузка большая в системе, на линии подключения будет определенное падение напряжения. В это время умеренная компенсация может точно измерить выходное напряжение источника питания системы.
При использовании этой функции компенсации напряжения необходимо подготовить универсальный счетчик с четырьмя -и -а -халфом, подключиться к выходному концу источника питания системы, отключить наш заголовок, удерживать ключи на задней части заголовка и питание на Заголовок. Полем

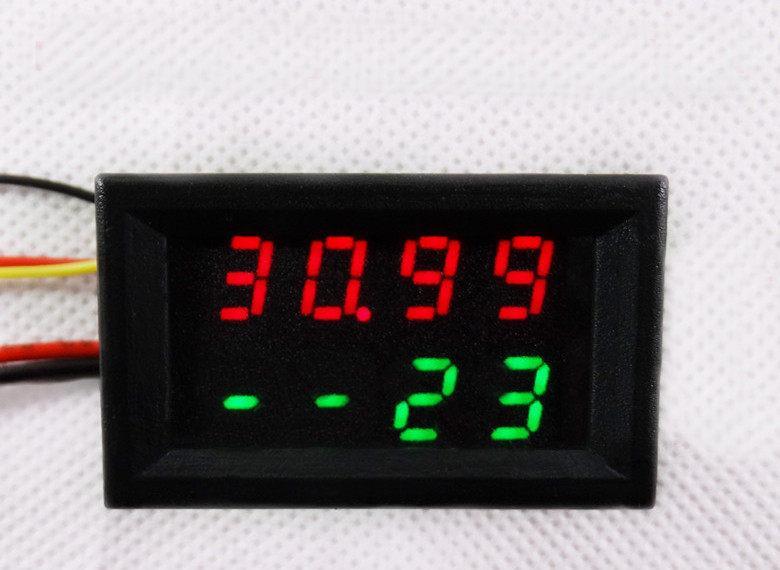

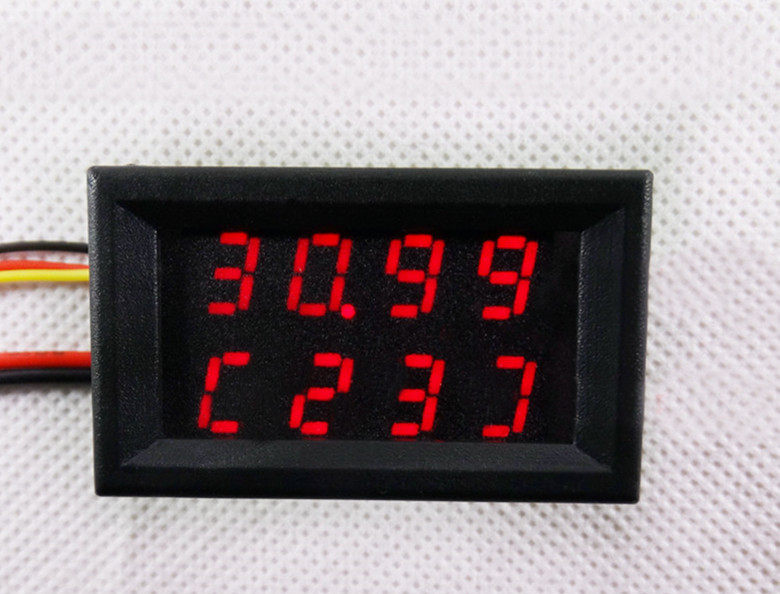

В настоящее время, когда дисплей-**, введите настройки уровня компенсации напряжения и большую схему доступа к нагрузке (рекомендуется, чтобы ток нагрузки превышал 2a, компенсация будет более точной), наблюдайте за значением напряжения дисплея Цифровая трубка над заголовком, короткие, короткие, короткие, короткие, короткие, короткие, короткие, короткие, короткие, короткие, короткие, короткие, короткие, короткие, короткие, короткие. и максимальная компенсация составляет 99 до тех пор, пока напряжение дисплея цифровой трубки в верхней части головки не соответствовало измерному напряжению мультиметра.
Долго нажмите клавишу более двух секунд, чтобы сохранить уровень компенсации. После этого головка отобразит напряжение измерения путем компенсации напряжения.Если вы хотите закрыть функцию компенсации напряжения, вам нужно только сохранить компенсацию 00.

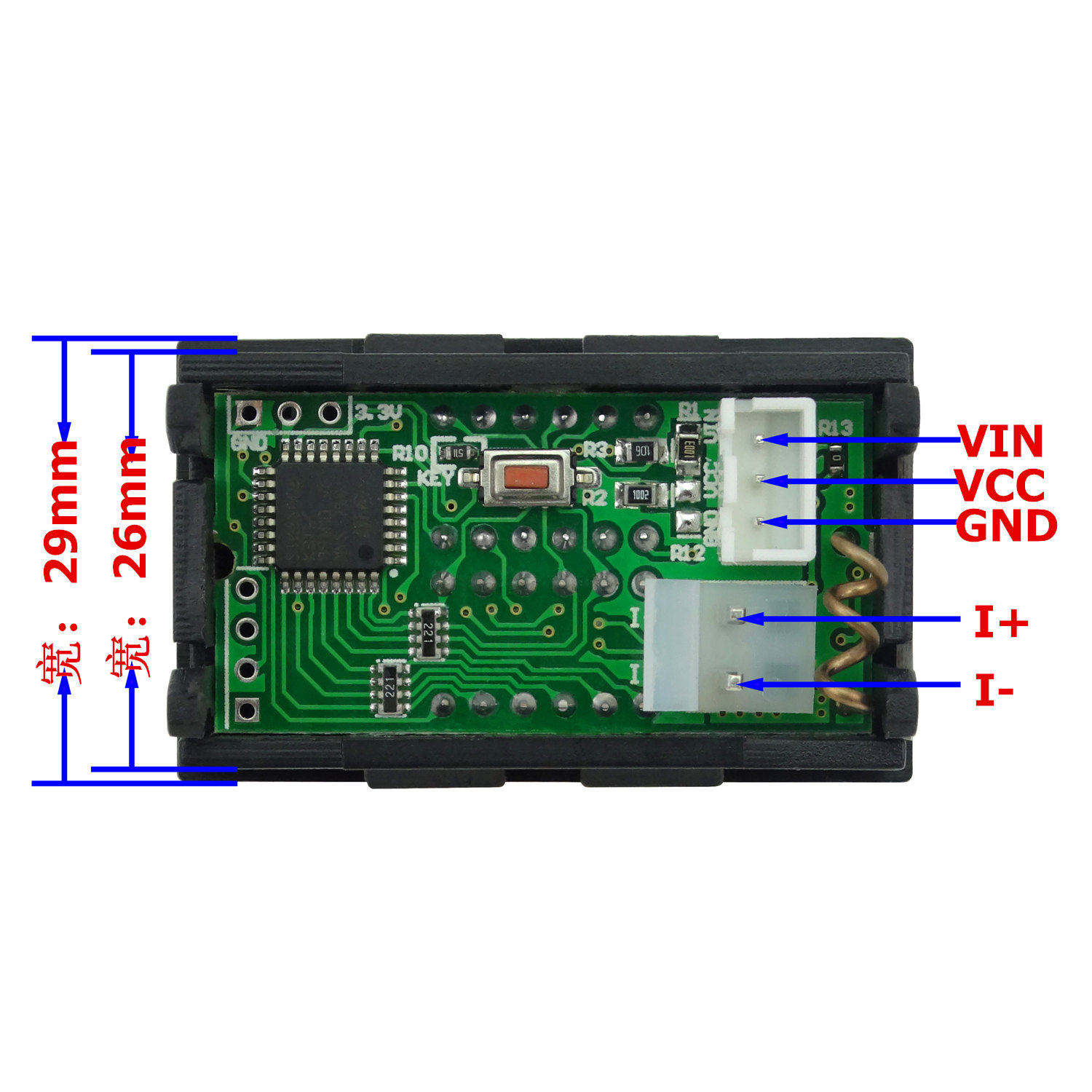

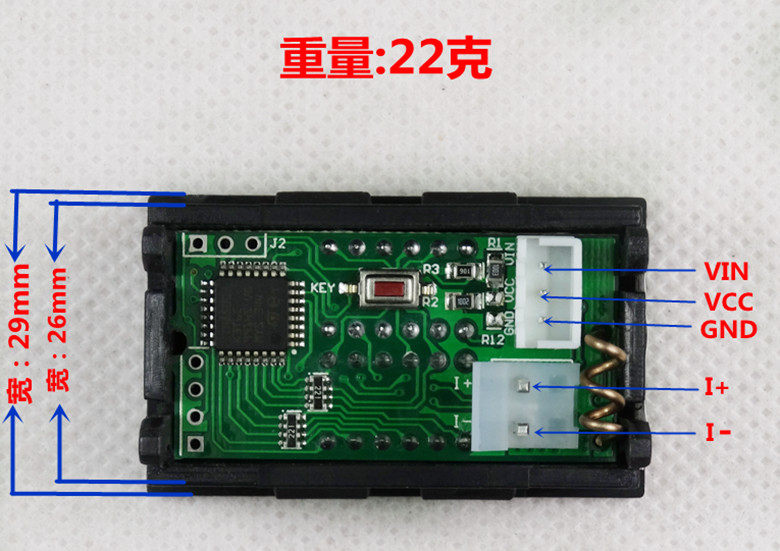

Тонкая красная линия (VCC):питаться отПоложительный электрод мощности (3,5-28 В)
Примечание. Если сигнал измерения ниже 28 В, а источник питания достаточно, его можно использовать в качестве источника питания питания непосредственно в качестве модуля (в сочетании с тонкими желтыми линиями и тонкими красными линиями)
Тонкая черная линия (GND):питаться отисточник питанияВведите отрицательный электрод (3,5-28 В) вместе с сигналом измерения
Тонкая желтая линия (VIN):Измерение входа сигнала положительный электрод (0-33,00 В)
Грубая красная линия (i+):Ток -входные положительные полюсы (должны быть подключены между отрицательным электродом источника питания и объемом нагрузки)
Грубая черная линия (i-):Входной отрицательный электрод тока (должен быть подключен между отрицательным электродом источника питания и объемом нагрузки)

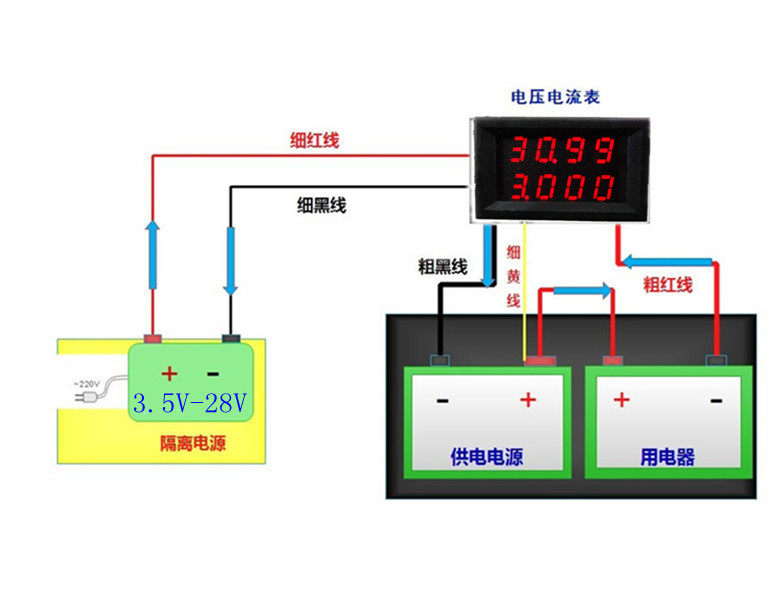

Диаграмма подключения питания для изолированного источника питания:

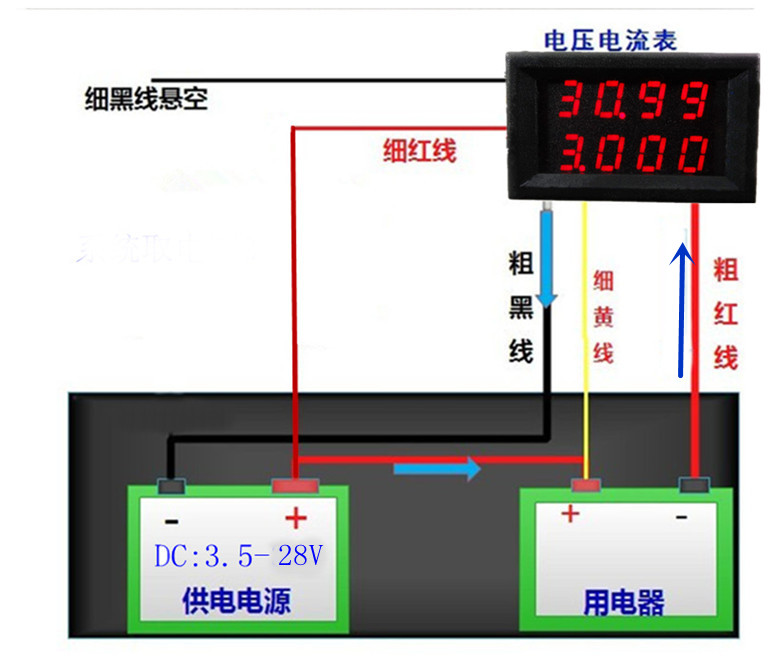

Ток измеритель подключен к мощности в измерении:
Системный источник питания 1

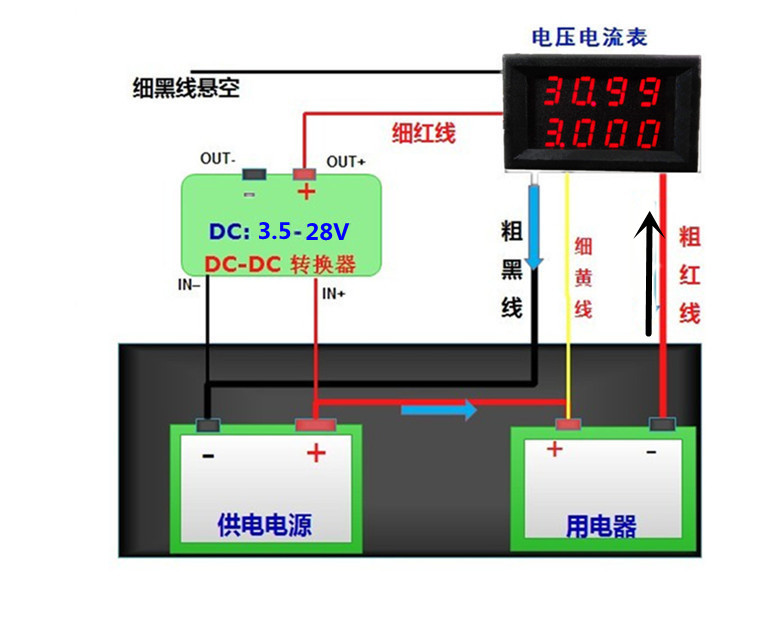

Системный источник питания 2

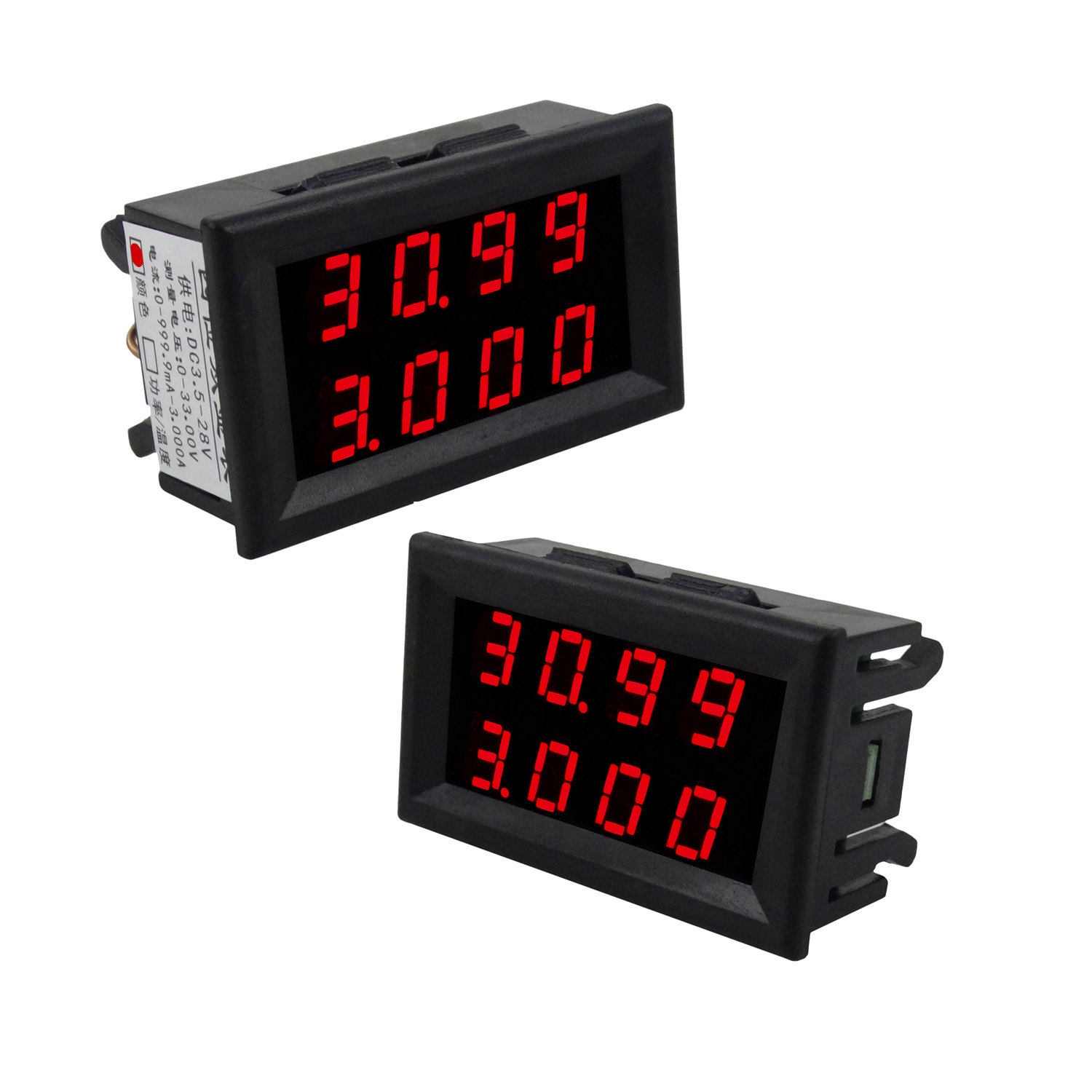

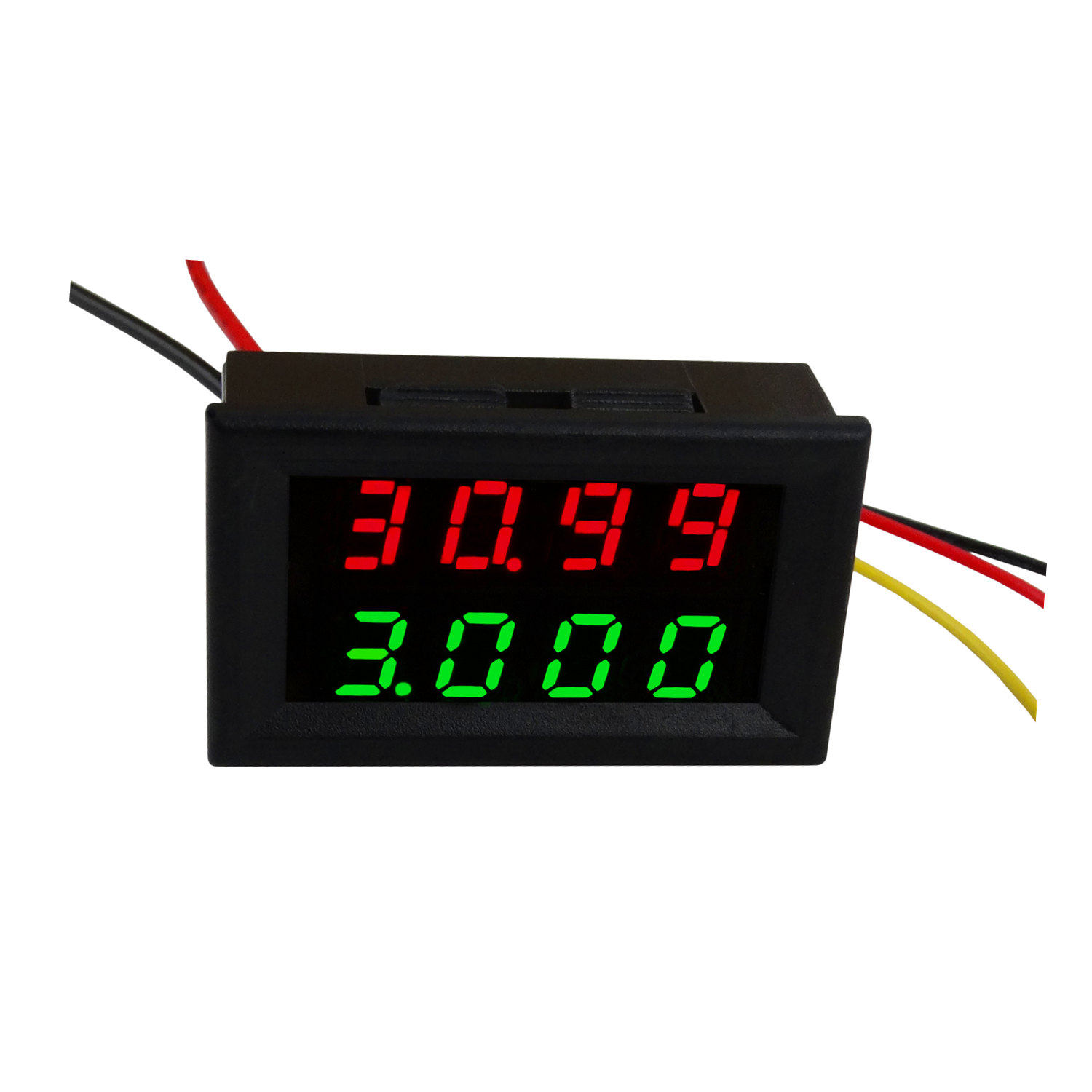

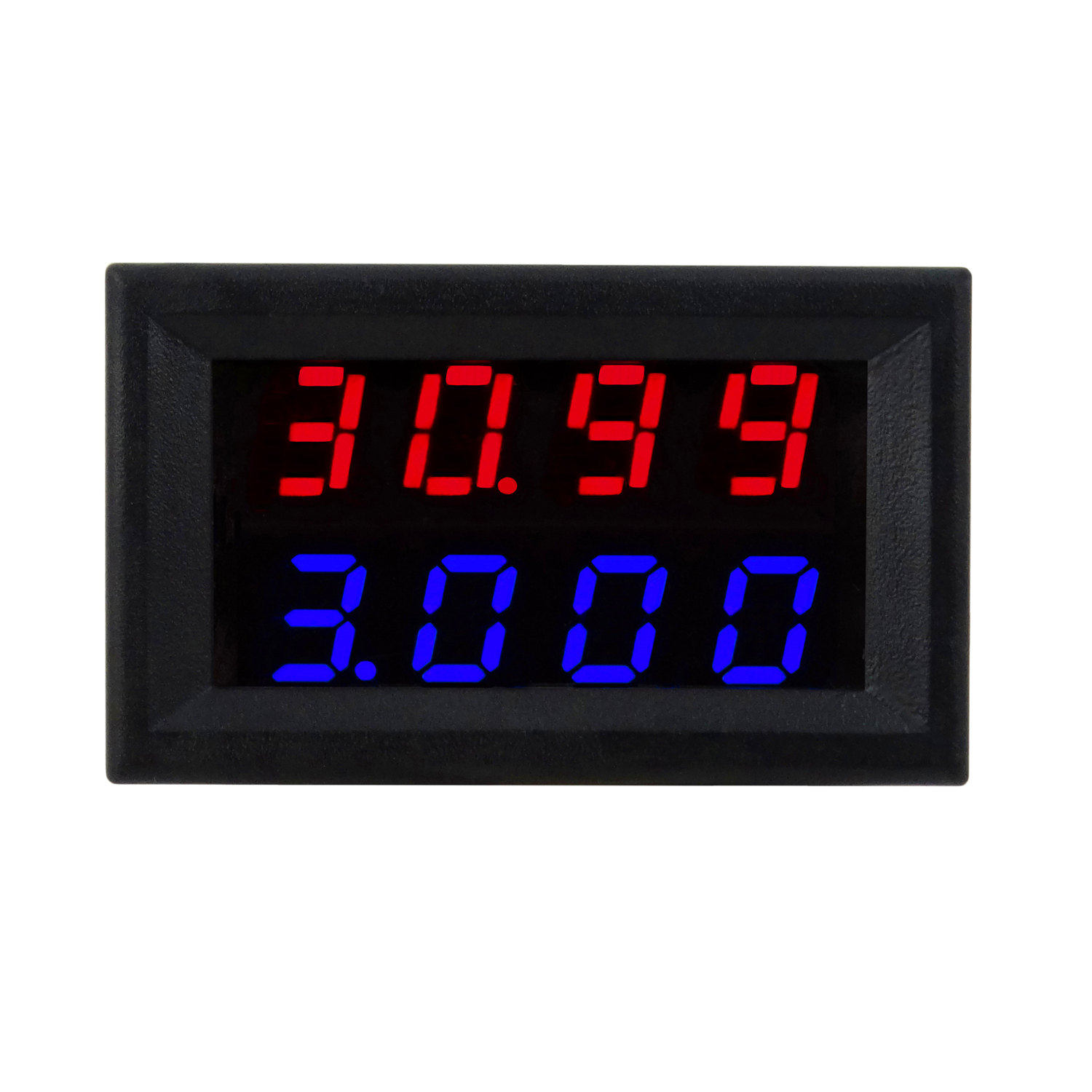

Презентация изображения продукта:
