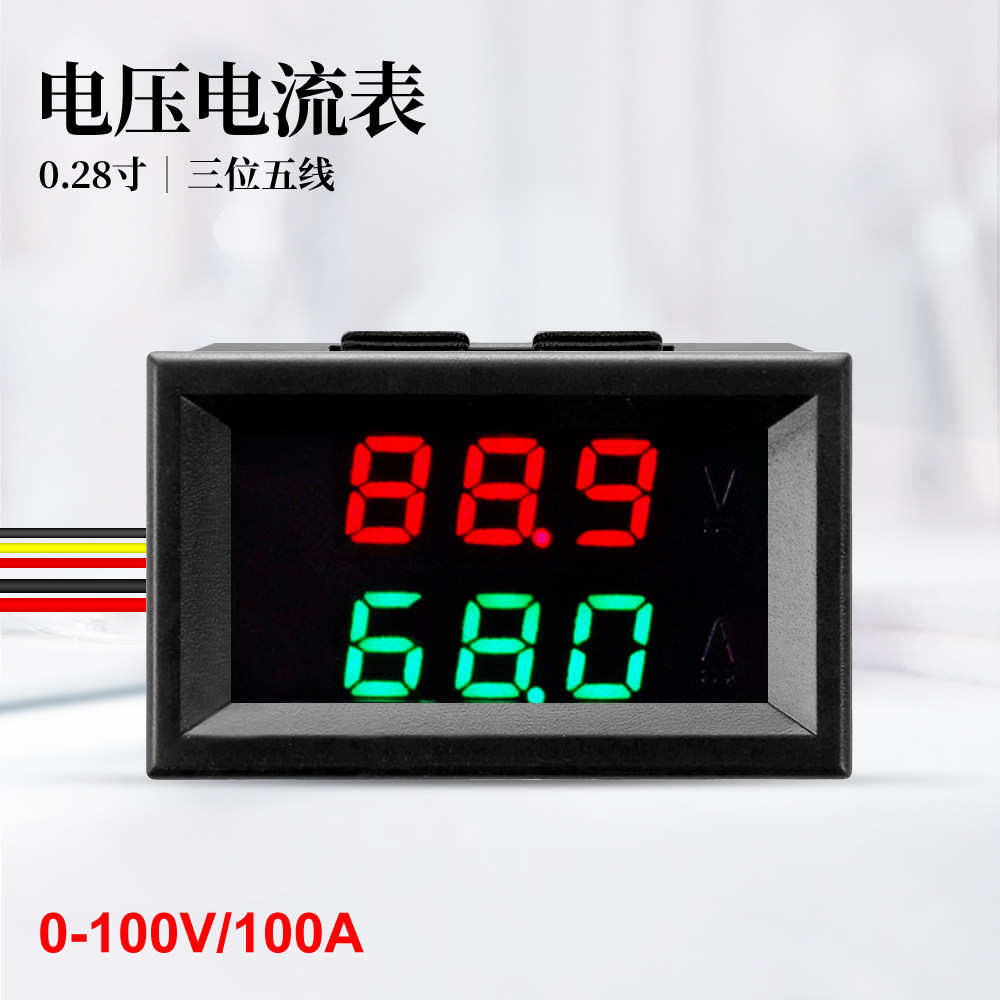

0-100V/100A [нужно купить шунт] Светодиодный DC Двух дисплея.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Красный, желтый
- Каппа р А н с скупой,
- Красный, зеленый
- Красный, синий
| Цвет: | Красный, Красный, зеленый, Красный, синий, Красный, желтый, 100а, поддерживающий шунт |
Функции:
- Функция состоит в том, чтобы улучшить таблицу тока напряжения напряжения. Когда измерен ток измерения, источник питания берется из линии измерения. Благодарность, который не требует изоляции для отдельного источника питания, удобен для использования. Диапазон измерений равен: Напряжение 0-99,9 В. Ток 0-99,9A.
- Я полагаю, что это уже самые маленькие часы тока напряжения на рынке.
- Цена по доступным ценам может иметь полные функциональные часы с напряжением только 24,9 юаня.
- Этот счетчик тока напряженияИзмеренный диапазон тока составляет 0-100A, и вам необходимо использовать его с поддерживающим дистрибьютором. Если этот текущий счетчик не содержит дветтеров 100A, купите его отдельно (нажмите на картинку ниже, чтобы ввести ссылку)
Параметры производительности:

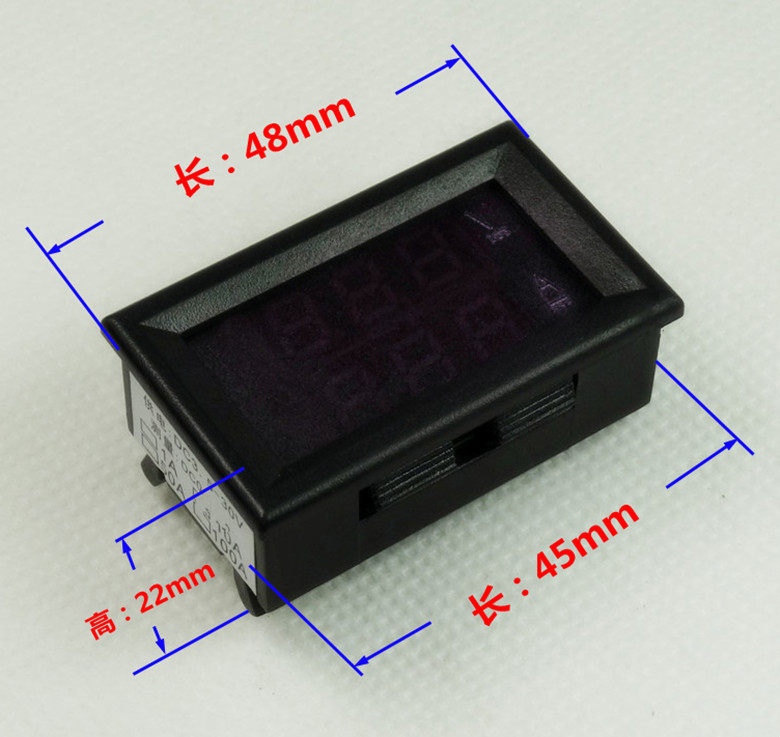

Размер отверстия: 45mm*26mm(Откройте форму прямо в панель)
Размеры: 48mm*29mm*21mm
Напряжение питания: DC3.5-30V (отрицательный полюс тонкой красной линии положительной и тонкой черной линии)
Тяжелый   Количество: 20 граммов/кусок

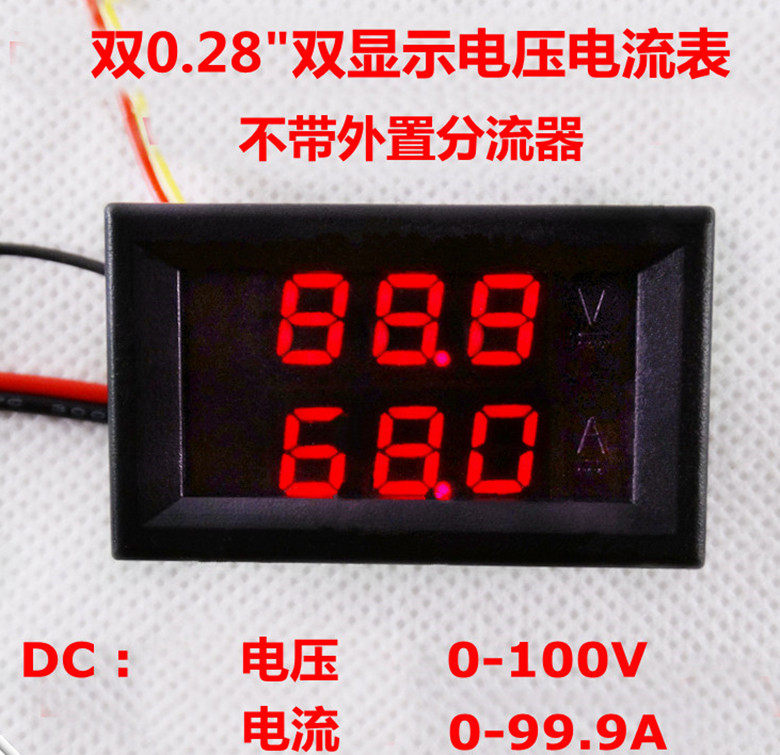

Режим отображения: Двойной 3Положение 0,28 -дюймовой светодиодной цифровой трубки

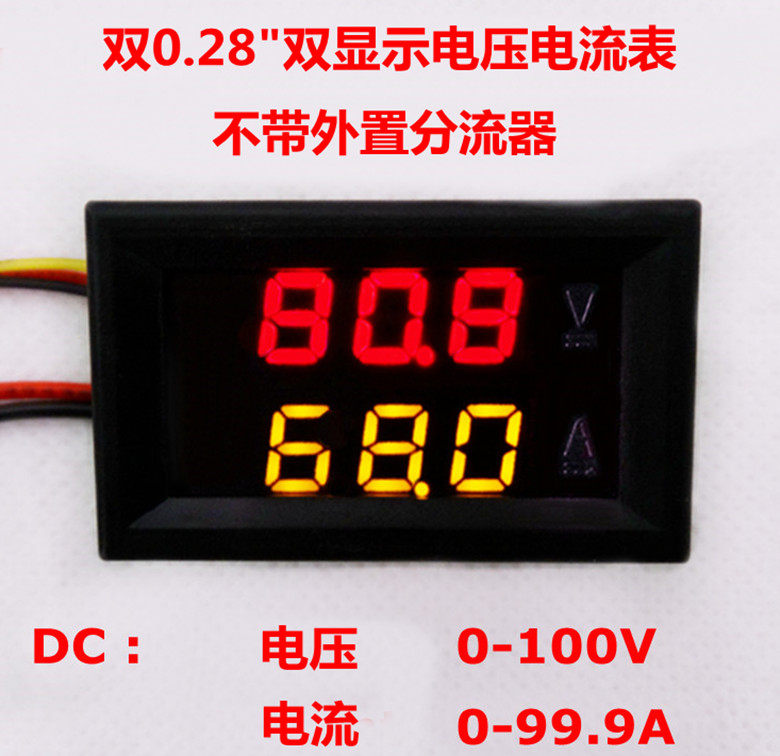

Отображение цвета: Красный+красный/красный+синий/красный+зеленый/красный+желтыйцвет
Обновить скорость: Около 500 мс/время
Точность измерения: &Plusmn; 1 %+2 символа
Диапазон напряжения:DC 0-99,9 (разрешение 0,1 В)
Диапазон текущих счетчиков:DC 0-99.9A
 | | | |

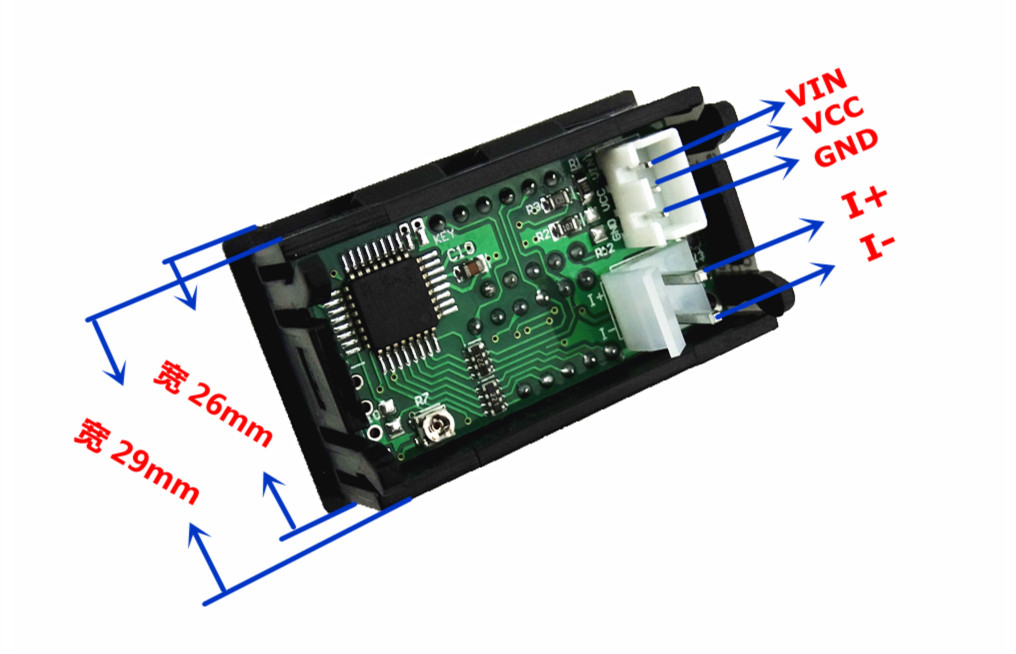

Описание функции провода платы:
Fine Red Line (VCC): введите источник питания питания (3,5-30 В)
Примечание. Если сигнал измерения ниже 30 В, а источник питания достаточно, его можно использовать в качестве источника питания питания непосредственно в качестве модуля (в сочетании с тонкими желтыми линиями и тонкими красными линиями)
Fine Black Line (GND): входной отрицательный электрод (3,5-30 В) питания питания и сигнал измерения
Fine Yellow Line (VIN): измерьте вход сигнала положительный электрод (0-100V)
Грубая красная линия (I+): ток входного положительного электрода (должен быть подключен к объему нагрузки)
Грубая черная линия (i-): входной отрицательный электрод тока (должен быть последовательно подключен в электроде отрицательного электрода)

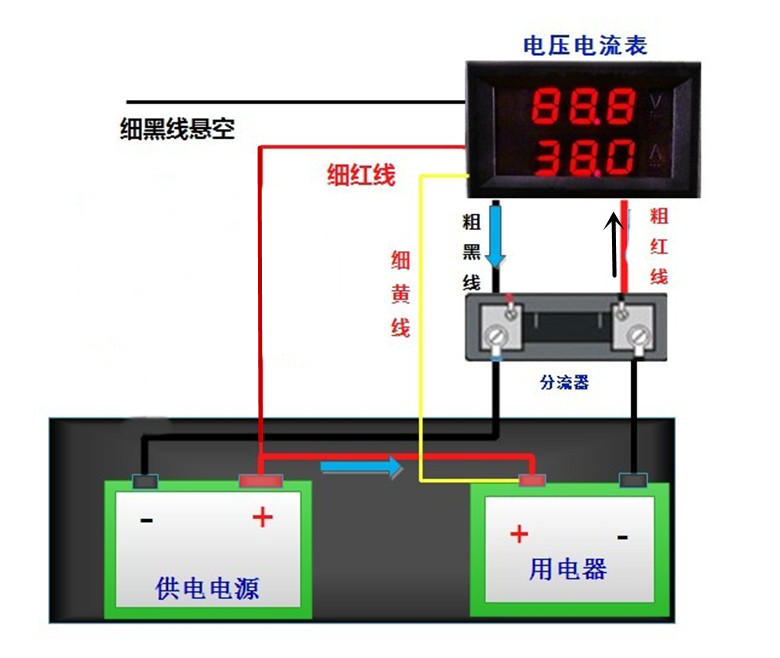

Подробная диаграмма проводки выглядит следующим образом:
Текущий счетчик - это диаграмма питания питания питания питания
Ток -счетчик подключен к мощности в измерении

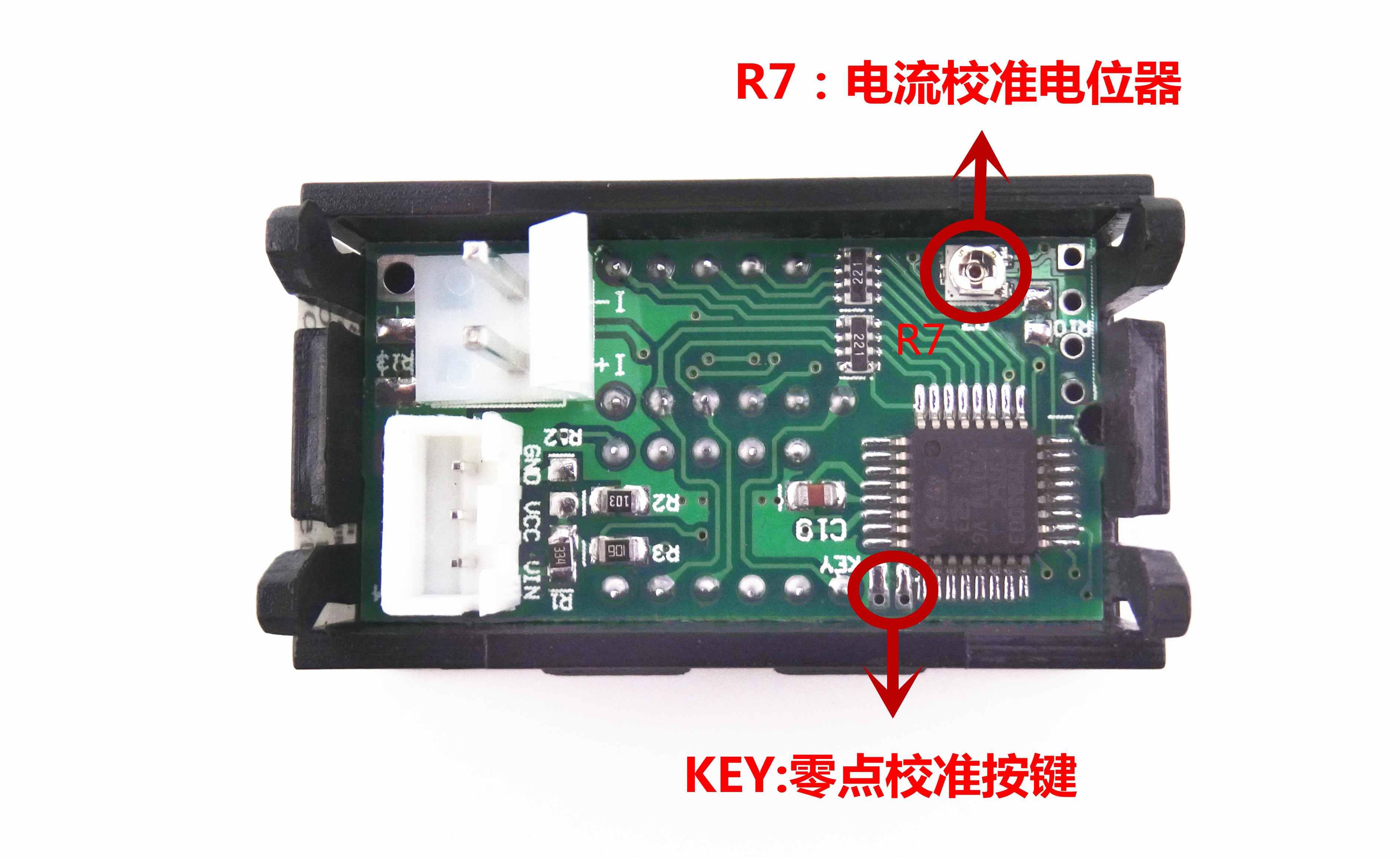

Калибровка текущего измерителя:
Феномен ошибки:
1. Из -за старения устройства/температура окружающей среды влияет на модуль, чтобы измерить небольшой ток, ошибка становится больше
Решение: Клавиша короткого циркулята включается, а затем питание -он. Модуль автоматически откалибрует нулевую точку. После завершения калибровки точка короткого замыкания отключена.
2,Из -за старения устройства/температура окружающей среды влияет на модуль, клиплина во всем измерении модуля становится плохой
Решение: r7 с состоянием нагрузки (один -Half из расписания) Регулируйте R7 до тех пор, пока значение отображения текущего измерителя не соответствовало источнику калибровки более высокого уровня.
