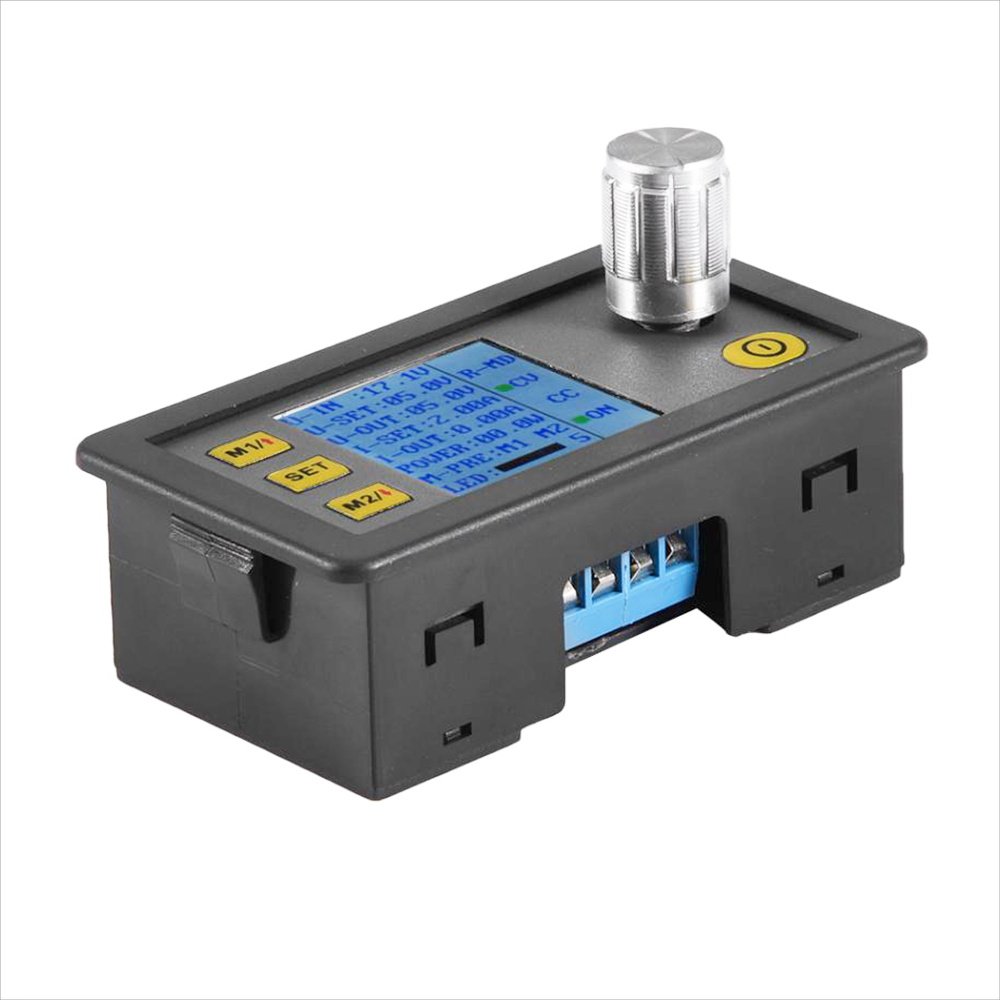

Ruiden DP20V2A DC-DC CNC Программа управления напряжением напряжения напряжения модуль питания.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

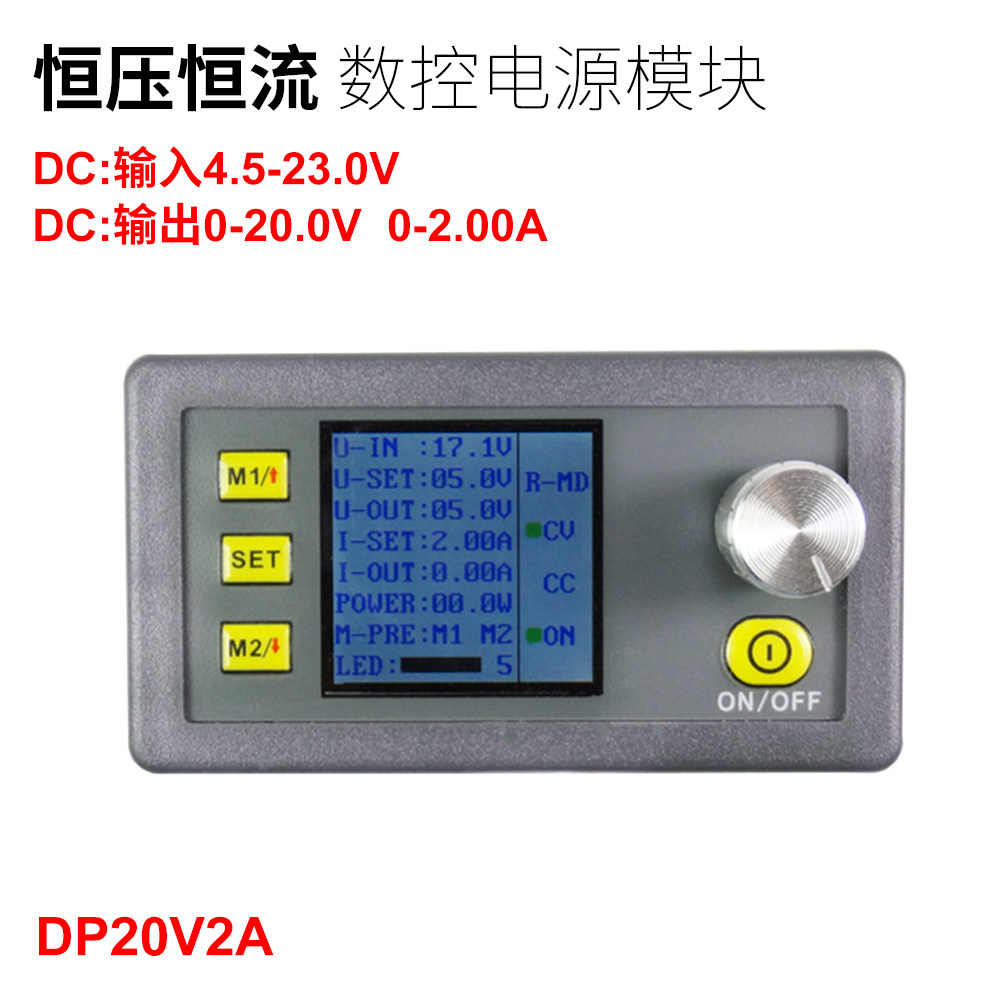

Этот силовой модуль ЧПУ объединяет функции аналоговой регулировки и цифрового управления. Он маленький и изысканный. Выходное напряжение регулируется в диапазоне 0–20,0 В шаг за шагом.
0,1 В, выходной ток 0–2,00 А, регулируемый, шаг 0,01 А. Модуль имеет функцию сохранения предустановленного напряжения при отключении питания и два набора напряжений быстрого сохранения.
По сравнению с традиционными понижающими модулями регулировать необходимое напряжение/ток удобнее и быстрее. Поставляется с ЖК-дисплеем и цифровым напряжением и током.
С помощью функции измерителя вы можете легко проверить заданное напряжение, входное напряжение, выходное напряжение, заданный ток, выходной ток, выходную мощность и т. д. через ЖК-экран.
Яркость ЖК-дисплея.Содержит множество более практичных функций, более гуманных и визуальных.
Диапазон входного напряжения:4.5-23V(Примечание: 23 В — это максимальное предельное напряжение, не забудьте оставить место для использования, иначе оно будет повреждено)
ВЫХОДА РАЗВИТА ДЛЯ ДАННЫХ: 0V-20.0V(В понижающем режиме входное напряжение должно быть больше выходного более чем на 3 В.) Кнопочное управление позволяет быстро вызвать 2 набора данных
Выходной ток: 0-2.00A Выходная мощность: Максимум 40 Вт
Частота волны: Около 330 кГц Пиковое значение волны: 50 мВ (тип.)
Тяжелый   Количество: 59 граммов/кусок

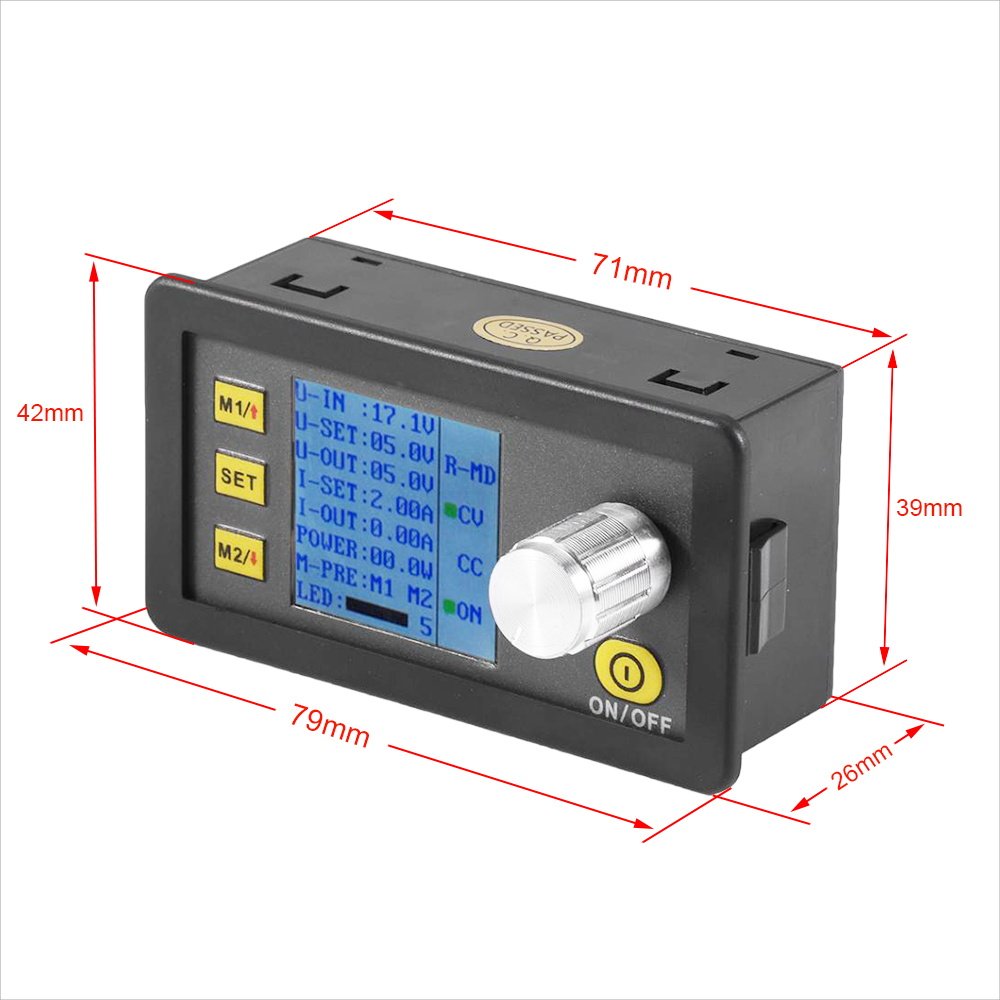

Размеры: 79mm*43mm*26mm
Размер отверстия: 71mm*39mm

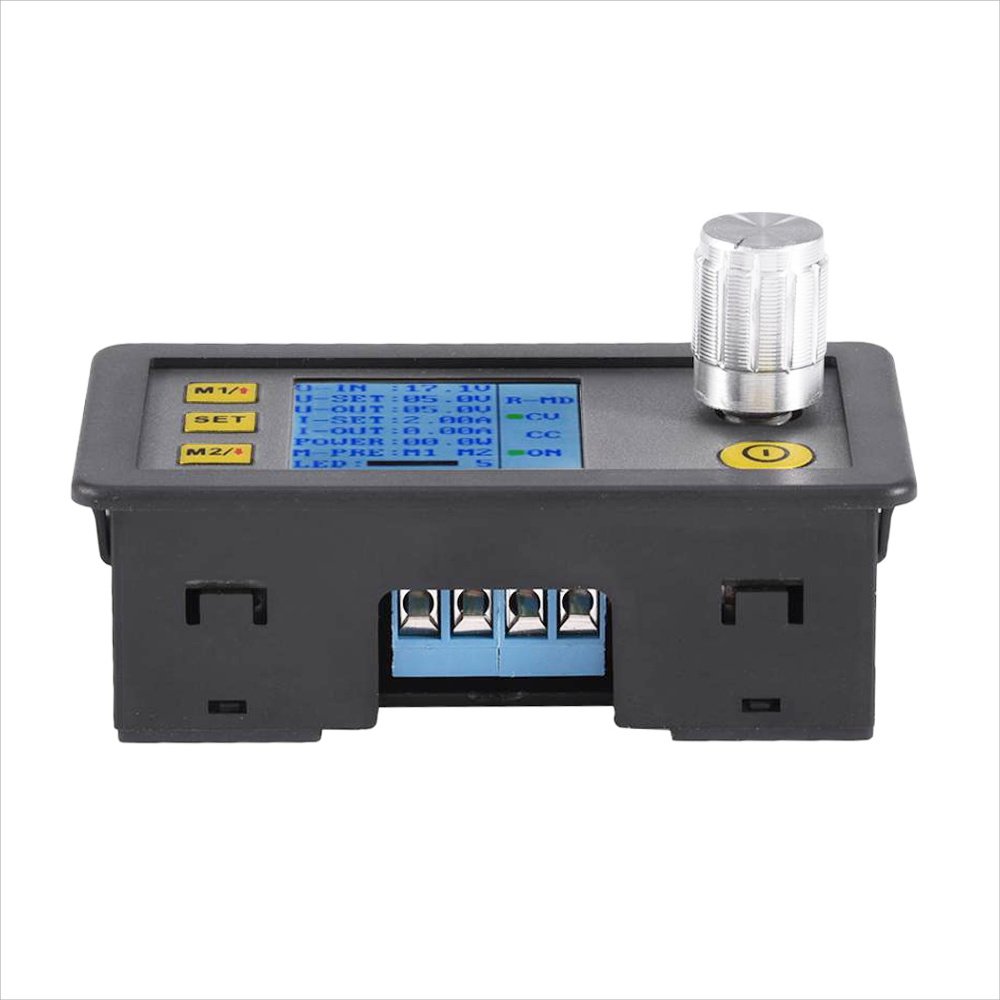

IN+ : Введите положительный полюс IN- : Входной отрицательный
OUT+: Вывод положительный полюс OUT-: Выходной отрицательный

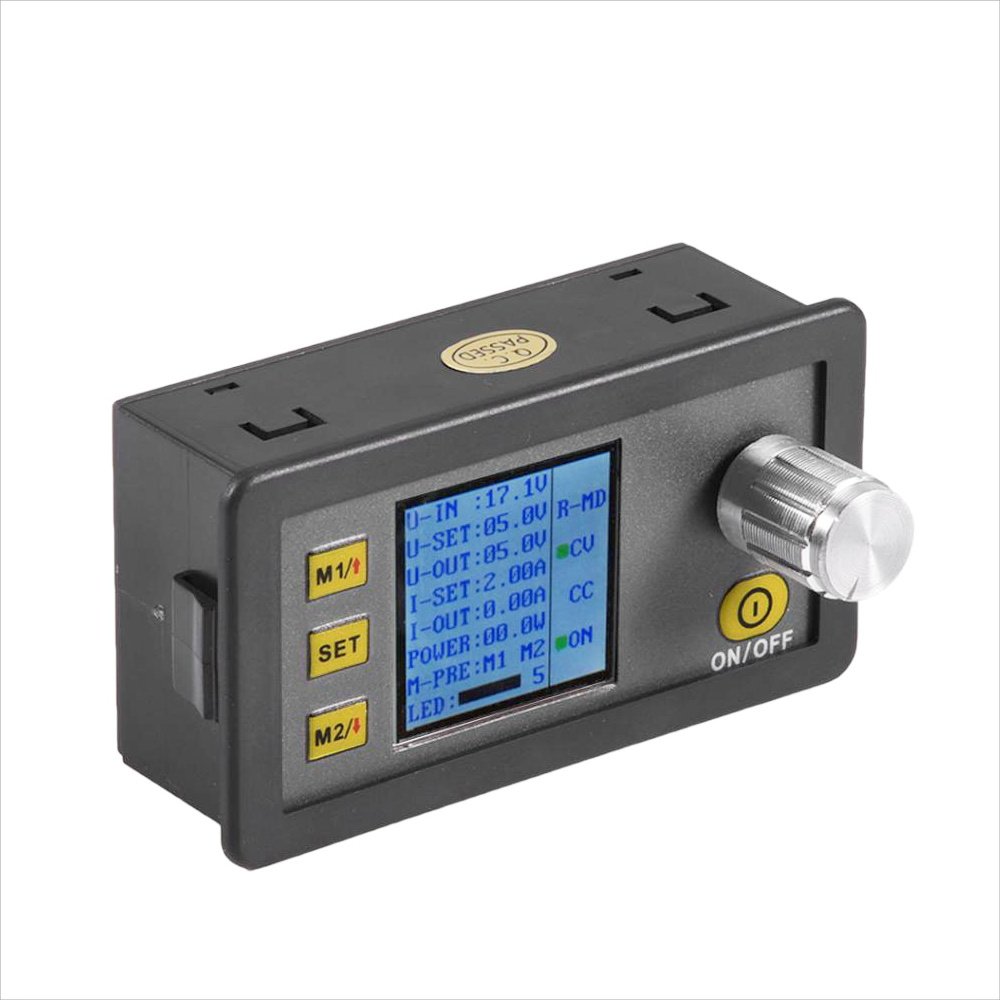

ОПИСАНИЕ ОПИСАНИЕ:
U-IN :  входное напряжение ON/OFF : Включить/выключить вывод модуля
U-OUT:  выходное напряжение POWER :  выходная мощность
I-OUT :  выходной ток M-PRE : Быстрое хранение
U-SET : Предустановленное напряжение M1 : Быстрое хранение 1
I-SET :   предустановленный ток M2 : Быстрое хранение 2
S-MD : Установить режим
R-MD : Нормальный режим работы
LED : Яркость подсветки
Ключевая функция Описание:
ET : Настройка функции, подтверждение функции
M1/&уарр; : Быстрый вызов сохраненного значения M1/клавиша выбора вверх/быстрое сохранение
M2/&черт; : Быстрый вызов сохраненного значения M2/Кнопка выбора прокрутки вниз/Быстрое сохранение.
ON/OFF : Клавиша переключения выходного напряжения
Инструкции:
- Отрегулируйте заданное напряжение: Нажмите клавишу SET, поверните ее в предустановленную регулировку напряжения U-установки, нажмите кодирующий потенциометр, введите численную регулировку, нажмите движение, чтобы кодировать потенциометр, выберите положение регулировки значения, поверните кодирующий потенциометр, чтобы регулировать Значение и нажмите клавишу SET, чтобы сократить клавишу SET, регулировку напряжения выхода.В процессе регулировки напряжения по умолчанию, если ключ включения/выключения включил выход на напряжение, значение добавления и вычитания немедленно обновит выходное напряжение; не будет иметь выходного выходного сигнала.
- Отрегулируйте предустановленный ток: Нажмите клавишу SET, поверните его в заданный I-установку с регулировкой тока, нажмите кодирующий потенциометр, введите численную регулировку, нажмите кодирующий потенциометр, в свою очередь, выберите положение регулировки значения, поверните кодирующий потенциометр, чтобы регулировать значение, и и Нажмите клавишу SET, чтобы короче клавиши SET, выйдите из регулировки тока.
- Хранилище питания: Если вы хотите, чтобы модуль питания использовал текущее заданное напряжение, заданный ток и уровень яркости подсветки ЖК-дисплея при следующем включении, вам необходимо сохранить эти значения перед выключением модуля.В обычном рабочем режиме (R-MD) нажмите и удерживайте кнопку SET, пока на ЖК-экране не появятся красные шрифты.“MEMO&Когда Rdquo; при подъеме это означает, что эти три значения были сохранены. В настоящее время можно выпустить клавишу SET, и настройка группы будет по умолчанию, когда модуль будет вызван в следующий раз.
- Сохраните ценность быстрого хранения: Нажмите клавишу SET, выключите его в M-PRE и нажмите кодирующий потенциометр, чтобы войти в положение хранения M1, M2. В это время нажмите M1/↟ кнопка, есть положение M1; M2/↡ Кнопка, храните в положении M2, нажмите клавишу SET, чтобы выйти из режима хранения.
- Вызов значения быстрого сохранения: Когда система не находится в режиме настройки ("S-MD"), Длинная пресса M1/↑ или m2/↡, вы можете смешать соответствующее значение быстрого напряжения хранения.
- Отрегулируйте яркость подсветки: Нажмите клавишу SET, поверните ее в настройку настройки задней подсветки, нажмите кодирующий потенциометр, введите численную регулировку, нажмите потенциометр кодирования, в свою очередь, выберите положение регулировки значения, поверните потенциометр кодирования, чтобы настроить значение, нажмите клавишу SET , выйдите из подсветки, выйдите из регулировки яркости подсветки.
4. Примечание:
1. Когда модуль не используется и не регулирует ток напряжения по умолчанию, рекомендуется отключить выход, чтобы предотвратить эксплуатационные ошибки от высокого напряжения и высокого выхода тока для сжигания нагрузки.
2. Необходимо убедиться, что установленное напряжение ниже, чем входное напряжение модуля выше 3 В, в противном случае модуль будет звучать.
3. Входное напряжение модуля ниже 23 В, а 23 В является максимальным напряжением. Пожалуйста, используйте его для использования. В противном случае модуль будет поврежден.
4. Пожалуйста, избегайте воздействия солнца в течение долгого времени, чтобы предотвратить повреждение жидкого кристалла жидкости.
5. Когда доверенное лицо входного напряжения модуля падает и не может соответствовать входному напряжению выше, чем условия предустановленного напряжения 3V, модуль автоматически отключает выход, чтобы модуль не повреждал.
6. Когда модуль будет полной нагрузкой, обратите внимание на то, чтобы сохранить вентиляцию модуля и рассеяние тепла.
7. Пожалуйста, не используйте модуль для зарядки аккумулятора. Если входная клемма перестанет подавать питание, обратное напряжение батареи повредит модуль.{Если вам необходимо его использовать, добавьте диод к положительной клемме выхода}
