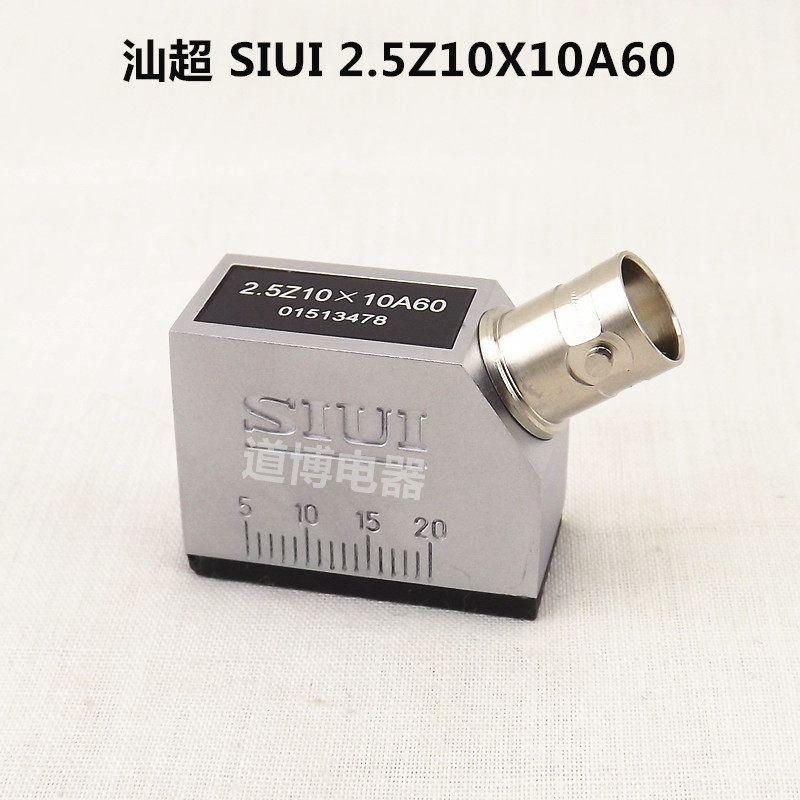

Shantou Shantou Ultrasonic Ultrasonic Slope Siui2,5Z10 × 10A60 Детективный металлический зонд
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 2,5Z10 × 10K1
- 2,5Z10 × 10K2
- 2,5Z10 × 10K2,5
- 2,5Z10 × 10A45
- 2,5Z10 × 10K1,5
- 2,5Z10 × 10K3
- 5Z10 × 10A60
- 5Z10 × 10A45
- 2,5Z10 × 10A60
- 2,5Z10 × 10A70
- 5Z10 × 10A70
| Цвет: | 2,5Z10 × 10A45, 2,5Z10 × 10A60, 2,5Z10 × 10A70, 2,5Z10 × 10K1, 2,5Z10 × 10K1,5, 2,5Z10 × 10K2, 2,5Z10 × 10K2,5, 2,5Z10 × 10K3, 5Z10 × 10A60, 5Z10 × 10A45, 5Z10 × 10A70 |
Ультразвуковой косой зонд
Ультразвуковой зонд в основном делится на: Прямой зонд, косой зонд, кривизный зонд, фокус на зонде, зонд поверхности, водяной погружение, двойной кристаллический зонд, толстый зонд, высокотемпературный зонд и т. Д.Ультразвуковой косой зонд:В основном он используется для обнаружения дефектов, таких как сварные швы, трещины и остатки.
Ультразвуковой косой зондВ основном он состоит из наклонных блоков, чипов напряжения, звуковых материалов, снарядов, розетков и т. Д.Передача/получение ультразвуковой волны завершается пьезоэлектрическим чипом; роль наклонного блока состоит в том, чтобы достичь преобразования типа волны при угле дохода (α), Когда между первым критическим углом и вторым критическим углом, в соответствии с законом рефракции ультразвукового в разных интерфейсах звукового импеданса, в заготовке существует только существование горизонтальных волн; он играет роль в поддержке, защите, электромагнитном экранинге; Гребень представляет собой интерфейс электрического сигнала и подключается к прибору через линию зонда.Размер косой угла преломления зонда обозначается значением k.Значение k значения k = tg (Θ), То есть положительное значение угла угла преломления.Общие значения k составляют 0,8, 1,0, 1,5, 2,0, 2,5, 3,0 и другие типы.Это удобнее использовать значение k в качестве зонда, и расчет дефектов позиционирования более удобен.Звуковой луча наклонного зонда наклоняется поверхностью зонда, поэтому его можно использовать для обнаружения области, где прямая луч не может достигать, или направление дефекта и угол между поверхностью обнаружения.
Спецификации ультразвукового наклонного зонда следующие:
Тип зонда | Частота (МГц) | Размер чипа |
Косой зонд | 2.5P | 9×9 K0.8 K1 K1.2 K1.5 K2 K2.5 |
Косой зонд | 5P | 13×13 K0.8 K1 K1.2 K1.5 K2 K2.5 K3 |
Косой зонд | 2.5P | Φ14 K0.8 K1 K1.2 K1.5 K2 K2.5 K3 |
Косой зонд | 5P | Φ20 K0.8 K1 K1.2 K1.5 K2 K2.5 K3 |
Замечания: вы можете предоставить различные k -образные зонды Угол преломления: 38°—90°(K3—K70) | ||
Changzhou Daobo Ultrasonic Co., Ltd. была основана в 1998 году. Первоначально он был вызван“Чанчжоу Вудзин Боинг Ультразвуковой Фабрика”СущностьМногие компании в компании являются экспертами, занимающимися ультразвуковым обнаружением и ультразвуковыми исследованиями и разработками зондов с 2030 годами опыта и технологий.В основном он производит ультразвуковые преобразователи, ультразвуковые детекторы, подключаемые кабели, высокочастотные соединительные подключаемые плагины и чипы напряжения.Продукты широко используются в авиации, аэрокосмической промышленности, навигации, железной дороге, механизме, сосудах под давлением, котлами, сваркой, химической промышленностью, угольных шахтах, мостами, металлургией и другими отделениями тестирования.Философия компании -искренность, новаторская и инновации.С сильным качеством, первое классное обслуживание удовлетворяет ваши потребности.本 公司 公司 品种 ： ： 直 探头 (硬 保护膜) 、 直 探头 (软 保护 膜) 、 斜 探头 、 双 斜 探头 、 表面波 探头 、 探头 、 晶片 直 探头 医用 探头 、 角度 回波 探头 双 晶片 直 、 探头 、 小 回波 探头 、 直 探头 、 、 小Небольшой трубопровод для труб, зонд для борта, зонд для скалолазания, тонкий зонд пластинки, зонд с переменным углом, дорожный зонд, зонд вала автомобиля, зонд поршня, двойной кристаллический зонд с валом, зонд для затвора, жидкий зонд, двойной кристаллический водный зонд. , жидкокристаллические зонды, датчики с фокусировкой контакта, контактные фокусировки, фокусирующие наклонные зонды, обычный зонд с толстым, зонд толстой трубки, температура средней и толстой зонд, высокотемпературный зонд, глубокий водный зонд, воздушный зонд.Добро пожаловать, чтобы узнать, обеспечить качество, большое количество.
| Поле |
| ♦ Общее обнаружение сварного шва |
| ♦ Ось колеса, ковация, лить |
| ♦ Стальная труба зонд |
| ♦ Расположение железнодорожного колеса и железнодорожных рельсов |
| Функции |
| ♦ Хороший зонд с хорошей сопротивлением истирания |
| ♦ Твердые материалы и отличная производительность |
| ♦ Поверхностная неразличивая конструкция, воспользуйтесь преимуществами управления |
| ♦ Общие интерфейсы-C6, C9 (LEMO-1), Q9 (BNC), и могут быть настроены |
