Постоянное напряжение управление водоснабжением приборо
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Чанчун обычная экспресс бесплатная доставка
- Dongguan обыкновенная экспресс бесплатная доставка
- SF почтовая оплата
| Цвет: | SF почтовая оплата, Dongguan обыкновенная экспресс бесплатная доставка, Чанчун обычная экспресс бесплатная доставка |
Dongguan и Changchun могут быть отправлены. Как правило, мы принимаем ближайшую доставку. Если вы хотите указать место доставки, вы можете связаться с обслуживанием клиентов или взять сообщение!
Этот продукт не зависит от нашей компании и впервые был продан на рынке. . Распродажа!ПересечениеПересечение
КонтроллерФункция времени и выключения и водоснабжение водоснабжения являются необязательными функциями. Контроллер не выполняет эту функцию по умолчанию. Его необходимо специально объяснить во время порядка.
В течение четырех лет Taobao самое большое чувство заключается в том, что имитация ужасна.ПересечениеПересечение
Мы занимаемся бизнесом в бизнесе - это честность, регулярные производители направляют продажи и гарантированное качество. Пожалуйста, поверьте в наших новых и старых клиентов. У нас есть профессиональные техники иПолная команда после -SALES определенно заставит вас!
Наша торжественная приверженность: пока продукт разрушается нежиханскими факторами,Если в течение трех месяцев возникает проблема с качеством, она заменяется новым, а гарантия составляет 18 месяцев!ПересечениеПересечение
Эта цена может быть хуже, чем аналогичные продукты, мы обещаем вернуть безоговорочно!ПересечениеПересечение
один,Системный Обзор

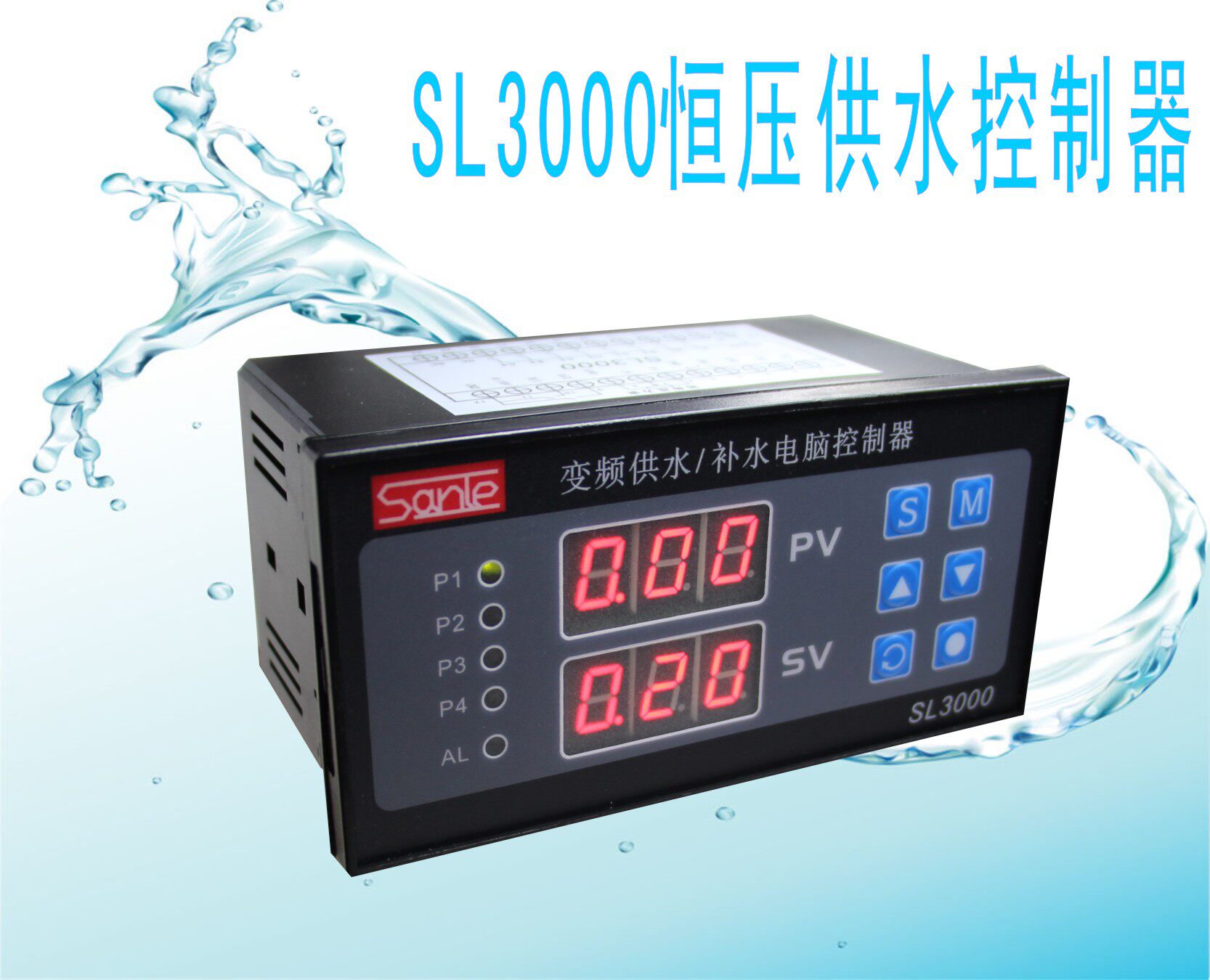

SL3000Серия микро -компутаторных водоснабжений./Контроллер гидратации представляет собой компьютерный контроллер, предназначенный для гидратирующих систем для систем постоянного напряжения напряжения системы, а также котлов, а также систем теплообмена, которые можно использовать с различными брендами инвертора.Он имеет несколько функций, таких как точность управления высоким давлением, стабильное давление, настройка вторичного давления огня (динамическое давление), автоматическое управление системой над утечкой давления и установку блокировки паролей параметров.
два,Основные показатели производительности
1.Он может быть запрограммирован и устанавливает различные методы работы насоса,Максимальные насосы могут быть перетаскиваются (1преобразование частоты+4Тайваньский работник частота);
2.Регулировка и настройки параметров имеют функции блокировки пароля и защиты;
3.Принять алгоритмы нечеткого управления искусственным интеллектом, установить меньше параметров, высокую точность управления, двойные дверные схемы собак и использовать цифровую фильтрацию во многих мерах по борьбе с межконфессионами для предотвращения запуска программного обеспечения;
4.Он может быть подключен к пассивному и дальновидному манометру, напряжению источника и передатчиком давления тока;
5.0~10VНапряжение частоты выходного управленияDC 0-10V,Это также может быть установлено наDC 0-5V;
6.Датчик давления ноль и функция компенсации полноты;
7.При обычной функции автоматического насоса и возврата насоса неиспользованный насос может устанавливать петлю выхода;
8.С настройками вторичного давления (давление огня) и функциями управления;
9.С дефицитом воды, автоматической функции защиты обнаружения и функцией защиты от внешней входной остановки;
10.Когда система управляет гидратирующим управлением, она обладает настройкой и функцией управления ультра -дальновидной автоматической утечкой воды;
11.Он имеет управляющую функцию небольшого насоса, связанного с водоснабжением, и может быть установлен режим преобразования частоты насоса или режим промышленной частоты;
12.С регулярными функциями управления автоматическим открытием и выключением;
13.Иметь небольшую функцию управления водяным насосом водяного насоса;
14.С функцией ручного оператора вы можете вручную отрегулировать выходное напряжение для управления частотой инвертора;
15.Может заменить контроль давления в верхнем и нижнем пределе вместо манометра давления электрического контакта;
16.У него есть функция контроля времени и управления давлением и имеет максимум шесть периодов контроля;
17.С функцией управления защитным давлением верхнего предела ультра -дальночный автоматический стоп -насос;
три,Размер установки и описание терминала проводки
1.Размер формы контроллера: 160mm×80mm×90mm
2.Панель панели управления размер открытия 151 мм&Раз; 75 мм, установка дохода панели карты.
3.Используйте среду:Капли воды, пара, коррозия, легковоспламеняющиеся, пыль и металлические частицы;
4.Температура окружающей среды:-20℃ ~50℃
5.Относительная влажность:<95%;
6.Оцененное рабочее напряжение:AC220V±10%;
7.Контроллер рейтинг энергопотребления:<=AC 5W;
8.Проводная проводка контроллера Выходная емкость:3A/ AC220V
9.Панель и проводная терминал Описание:

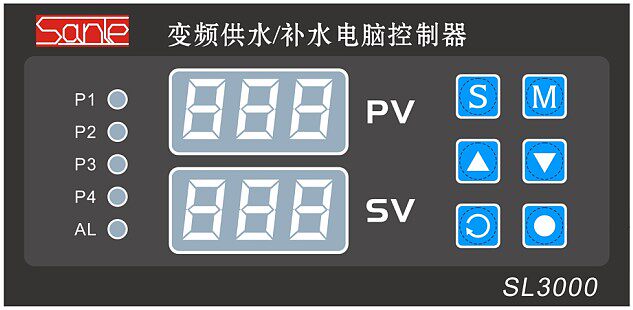

SL3000Тихая диаграмма панели контроллера типа

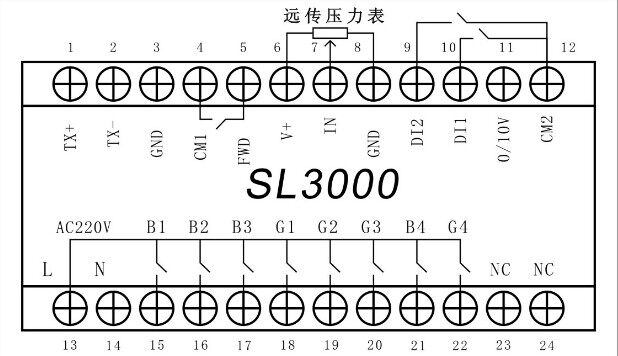

SL3000Диаграмма подключения к терминалу типа контроллера
&NBSP; SL3000 Контроллер КОНТРОМА
1------TX+(RS485Интерфейс связи+) 2------TX–(RS485Интерфейс связи-)
3------GND(Сигнал) 4------CM1(ПовернутьСигнал)
5------FWD(Положительный операционный сигнал вращения) 6------ V+(Высокий уровень давления давления+5V)
7------IN(Вход сигнала давления0-5V) 8------GND(Вход сигнала давления)
9------DI2(Отсутствие воды илиВход сигнала остановки) 10------DI1(Входной клемм сигнала второго давления)
11-----0~10V--(DC 0-10Vвывод) 12------CM2(Сигнализировать об общественном конце2)
13-----L(AC 220VЖивая линия) 14------N(AC 220VНуль)
15-----B1(1#Контакт с обратной частотой.) 16------B2(2#Контакт с обратной частотой.)
17-----B3(3#Контакт с обратной частотой.) 18-----G1(1#Рабочая частотная работа контакт)
19-----G2(2#Рабочая частотная работа контакт) 20-----G3(3#Рабочая частотная работа контакт,Контакт с дискреционным клапаном)
21-----B4(4#Контакт с обратной частотой.) 22-----G4(4#Рабочая частотная работа контакт)
23-----NC(Пустой терминал) 24-----NC(Пустой терминал)
Четыре,Инструкции по настройкам панели панели и параметрам
4.1 Панель и ключи:
PVОкно показывает окно отображения значения,SVОкно отображается с помощью установленного значения."S"Ключ - это клавиша установки параметров,"▲"и"▼"Плюс минус для двух чисел, установите состояние в параметре,"M"Ключ и" "Ключ - это ключ переворачивания параметров; в обычном рабочем состоянии," "Ключ преобразуется в метод отображения, который используется для передачи значения давления отображения и значения выходной частоты;"●"Ключ сохраняет тестовый ключ для завода.
4.2 Индикатор рабочего состояния
Четыре индикатора состояния рабочего насосаP1,P2,P3,P4Это означает, что четыре насоса, когда индикатор является зеленым, указывает на то, что соответствующая работа насоса находится в методе преобразования частоты. Когда индикатор является красным, это означает, что соответствующий насос работает в методе промышленной частоты.
4.3 Настройки параметров
Под нормальной работой нажмите и удерживайте его"S"ключ5В секундах, отпустите, когда отображение отображает сообщение о приглашении"S"Ключ для ввода статуса настройки параметра."M"Облигация или" "Ключ - это страницы параметров для отображения различных параметров настроек; нажмите"▲"или"▼"Ключ изменяет значение текущего элемента параметра, и значение после изменения будет автоматически храниться в памяти инструмента.После завершения настройки параметра нажмите еще раз"S"Ключ, инструмент вернется в обычное рабочее состояние.В это время, еслиP00=18,в соответствии с"▲"и"▼"Ключ будет напрямую изменять значение текущего настройки давления (P01Значение настройки).Когда второй переключатель давления (пожар) (клемма 10 и клемма 12) закрыт, окно показывает второе давление настройки.в соответствии с"▲"и"▼"Ключ будет напрямую изменять текущее значение давления второго настройки, а второе давление также может бытьP02Набор.
4.4Параметр переработки системы вне заводской значения
Нажмите на состояние власти”S”Ключ, чтобы отпустить, Включите включение питания, отпустите, когда отображается окно отображения"S"Для ключей система автоматически восстанавливает все параметры на завод для медитации.
пять ,Подробное описание функции параметра контроллера
P00---- Параметр Измените пароль.Когда P00 = 18, все параметры и настройки могут быть изменены, когда P00<>В 18, параметры и настройки могут быть просмотрены только и не могут быть изменены.
P01---- Значение настройки давления, также известное как значение настройки первого давления или значение настройки давления нижнего предела.Когда P03<>В 5 часов P01 является значением настройки давления в текущем давлении."▲"и"▼"Ключ устанавливается напрямую.Когда P03 = 5, это значение является значением настройки давления нижнего предельного давления.
P02---- Второе значение настройки давления, также известное как давление огня или значение настройки давления.Когда клемма внешнего входного сигнала DI1 и CM2 закрыты в течение более 2 секунд, значение давления настройки, контролируемое текущим управлением системой, становится значением P02. В настоящее время его можно использовать непосредственно на панели управления."▲"и"▼"Ключ изменяется, и измененное значение напрямую сохраняется в элементе параметра P02.После того, как внешний терминал входного сигнала DI1 отключен от CM2, значение давления настройки на панели управления будет переосмыслить значение настройки давления P01.
P03---- Способ работы насоса.Благодаря изменению параметра P03 контроллер может управлять одиночными или несколькими насосами для работы в различных методах работы;
P03=1,2Чтобы использовать один -один рабочий режим, B1 и B2 являются резервными насосами.Когда P12 = 1, B1 и B2 по очереди подключаются друг к другу в момент, установленное в P13. G3 -это контакт с утечкой избыточного давления.Когда P20 = 0, функция откровения давления недействительна;
P03=3Добавьте рабочее режим рабочего насоса для частотного насоса.В настоящее время система определяет B1 как частотный насос, а G1 - промышленная частотная насос.После того, как частота B1 достигает 50 Гц, время задержки P05 секунд. Если значение давления измерения по -прежнему не достигает значения настройки системы, система непосредственно соединяет контакт G1, чтобы поместить промышленный частотный насос в систему.Если система перегружена, отключите рабочую частотную насос G1 и по -прежнему полагайтесь на рабочую частоту насоса B1, чтобы стабилизировать давление системы.
P03 = 4,Это рабочий режим для увлажнения котлов или увлажняющих единиц.В этом режиме система определяет B1 в качестве насоса преобразования частоты, а G3 -терминал управляющего соленоидного клапана утечки супер датчика.При измерении давления>= (P01 (или P02)+P20), G3 включается, чтобы контролировать соленоидный клапан утечки давления, чтобы открыть для утечки.При измерении давления<= P01 (или P02), G3 отключается, а давление останавливается.Когда P20 = 0, функция откровения давления недействительна;
P03=5,Режим управления для положения переключения.В этом рабочем режиме G1 -1#насос для пополнения водных пополнений, G2 -2#промышленная частота для воды, а G3 -терминал управления соленоидного клапана утечки супер датчика.В настоящее время значение настройки, отображаемое окном значения настройки давления SV, представляет собой значение настройки верхнего предела P21.В этом рабочем режиме система принимает P01 в качестве давления в нижнем пределе, а P21 - верхнее предельное давление, вместо этогоМаномер давления в точке электрического соединенияВыполнить контроль давления.При измерении давления<= P01, задержка в течение 2 секунд и G1 подключение; после P05 времени, если давление все еще не достигает p21, то G2 включается; когда измерено давление измерения>= P21, G1 отключается; после отключения G1; если давление измерения все еще выше, чем p21, G2 также отключается; когда давление измерения>= (P21+P20), G3 включается, чтобы контролировать соленоидный клапан утечки давления, чтобы открыть для утечки; когда давление измерения<= P21, G 3 отключается, чтобы остановить давление.Когда P20 = 0, функция откровения давления недействительна;
P03=6,Запустите режим управления для двух петлей насоса.В этом рабочем режиме система определяет B1 и B2 как два клеммы преобразования частоты насосов, а G1 и G2 -две терминалы работы с частотой насосов.Когда система вызовет в этом режиме, сначала подключитесь к B1 и запустите работу по преобразованию частоты насоса 1#.Когда преобразование частоты насоса 1#работает при 50 Гц, задержка составляет P05 секунд. Если давление измерения по -прежнему не достигает установленного значения, B1 отключается, G1 подключен, а насос 1#преобразуется из преобразования частоты Установите рабочее состояние рабочей частоты. Задержка на 3 секунды, подключите B2 и запустите насос 2#для работы по преобразованию частоты.Когда система переживает давление, когда преобразование частоты насоса 2#работает при 0 Гц, задержка P06 секунд, система все еще чрезмерно давление, G1 отключается, частота работы насоса 1#отключается и насос 2# регулируется для поддержания давления системы. СущностьПри измерении давления>= P01+P20, G3 подключен для контроля клапана утечки давления с утечкой воды.Когда P20 = 0, функция откровения давления недействительна;
P03=7,Запустите режим управления для трех насоса.В этом рабочем режиме система определяет B1, B2 и B3 в качестве рабочих терминалов преобразования частоты насоса, а G1, G2 и G3 -три терминала работы с частотой частоты насоса.Когда система вызовет в этом режиме, сначала подключитесь к B1 и запустите работу по преобразованию частоты насоса 1#.Когда преобразование частоты насоса 1#работает при 50 Гц, задержка составляет P05 секунд. Если давление измерения по -прежнему не достигает установленного значения, B1 отключается, G1 подключен, а насос 1#преобразуется из преобразования частоты Установите рабочее состояние рабочей частоты. Задержка на 3 секунды, подключите B2 и запустите насос 2#для работы по преобразованию частоты.Когда преобразование частоты насоса 2#работает при 50 Гц, задержка P05 секунд. Если давление измерения по -прежнему не достигает установленного значения, B2 будет отключен, G2 подключен, а насос 2#преобразуется из преобразования частоты Установите рабочее состояние рабочей частоты. Задержка на 3 секунды, подключите B3 и запустите насос 3#для работы по преобразованию частоты.Когда система переживает давление, остановите рабочую частоту насос один за другим в соответствии с принципом остановки сначала, и, наконец, сохраняйте работу по преобразованию частоты насоса.Когда система находится под давлением, запустите насос, который не введен в порядке один за другим по порядку.
P03=8,Это рабочий режим частотного насоса и двух промышленных частотных насосов.В этом рабочем режиме система определяет B1 в качестве рабочего насоса по преобразованию частоты, а G1 и G2 - два промышленных частотных насоса.Когда частота B1 достигает 50 Гц, время задержки P05 секунд. Если давление измерения по -прежнему не достигает значения настройки системы, G1 напрямую запустит рабочую частотную насос 1#, чтобы ввести его в работу. Во время времени. Задержка P05 секунд, если давление измерения по -прежнему не достигает значения настройки системы, G2 запускает 2#Рабочий частотный насос для работы.Если система перегружена, сначала отключите 1#промышленного частотного насоса, а затем отключите 2#промышленного частотного насоса.
P03=9,Это рабочий режим частотного насоса и трехчастотного частотного насоса.В этом рабочем режиме система определяет B1 в качестве рабочего насоса по преобразованию частоты, а G1, G2 и G3 - три промышленных частотных насоса.Когда частота B1 достигает 50 Гц, время задержки P05 секунд. Если давление измерения по -прежнему не достигает значения настройки системы, G1 напрямую запустит рабочую частотную насос 1#, чтобы ввести его в работу. Во время времени. Задержка P05 секунд, если давление измерения по -прежнему не достигает значения настройки системы, G2 запускает 2#Рабочий частотный насос, чтобы поместить его в работу. Если три насоса полны нагрузки, давление измерения все равно будет отложено, а также Давление измерения все еще будет, если вы не достигнете установленного значения, подключите G3 и запустите рабочую частотную насос 3#, чтобы ввести его в работу.Если система перегружена, сначала отключите промышленный насос 1#, затем отключите 2#промышленного частотного насоса и, наконец, отключите 3#промышленного частотного насоса.
P03=10,Для двух промышленных частотных насосов используйте одну подготовку режима пожарной борьбы.В этом рабочем режиме G1 и G2 определяются как два промышленных частотных насоса, G1 является основным насосом, а G2 - запасной насос.G3 определяется как контрольный терминал электромагнитного клапана, а B3 определяется как выходной терминал тревоги.В нормальном рабочем состоянии терминал DI1 не имеет ввода сигнала, а окно PV показывает значение давления огня P02.Система принимает P01 в качестве низкого давления, P02 - высокое давление, а давление основного насоса G1 контролирует систему.Если измерение давления<= P01, G1 подключите, запустите работу основного насоса, если давление измеряется>= P02, G1 Отключите, остановите основной насос.Если измерение давления>P02 подключен к G3 для давления.Если измерение давления<= P02, затем давление останавливается.Когда клеммы DI1 и CM2 закрыты в течение более 2 секунд, когда происходит вход огненного сигнала, частотный насос G1 Fire Industry Accented активируется. Супер давление не протекает воду. Подключен клемма тревоги B3.В этом состоянии, если давление измеряется через P05 секунд<= P01, если основной насос не удается или не запускается, терминал G2 подключен одновременно, и запасной насос вставляется в работу.В этом состоянии терминал DI2 имеет вход сигнала остановки, и он считается недействительным. Только когда мощность контроллера остановлена может быть поднято состояние.
P03=11,Для одного режима перетаскивания: рабочего режима переменного частотного насоса и четырехчастотного частотного насоса.В этом рабочем режиме система определяет B1 как рабочий насос преобразования частоты, а G1, G2, G3 и G4 - четыре промышленных частотных насоса.Когда частота B1 достигает 50 Гц, время задержки P05 секунд. Если давление измерения по -прежнему не достигает значения настройки системы, G1 может напрямую запустить насос работы 1#, чтобы поместить его в работу. После частоты частоты. Рабочая частота B1 достигает 50 Гц, во время отсроченного P05 секунд, если давление измерения по -прежнему не достигает значения настройки системы, G2 запускает 2#Рабочий частотный насос в эксплуатацию и так далее.Если 5 насос помещается в систему после того, как система внедряется и запускается, сначала отключите насос 1#промышленного частотного, затем отключите насос 2#рабочего частотного насоса и, наконец, выключите насос 4#. Полем
P03=12,Для насоса 1#и 3#насоса два насоса, петля режима мягкого запуска петли см. В P03 = 6.
P03=13,Для насоса 2#и 3#насоса два цикла насоса, петля режима мягкого запуска см. P03 = 6.
P03=14,Это работающий режим преобразования частоты насоса 3#. В этом режиме три насоса могут быть включены в своевременное время.
P03=15,Запустите рабочую режим для цикла 4 насоса и обратитесь к P03 = 7 в методах действия.
P04---- Когда частотный насос переключается во время промышленного частотного насоса.Когда P03 = 6,7,12,13,15, режим управления контроллером - два насоса, три насоса и четыре режима программного управления петлей насоса.В этом режиме, когда насос инвертора работает до 50 Гц, если давление системы не достигает установленного значения в настоящее время, переключите насос инвертора на промышленный частотный насос. Длина процесса переключения будет для управления.Согласно размеру мощности насоса, он обычно устанавливается между 0,1-5 секундами.
P05---- Имейте давление и время накачки.Когда P03 = 3,5,6,7,8,9,11,12,13,15, этот параметр действителен.Когда работает насос, если давление не достигает установленного значения, интервал составляет P05, когда следующий насос не запускается.
P06---- Время сокращения ультра-давления.Когда P03 = 3,5,6,7,8,9,11,12,13,15, этот параметр действителен.Когда работают несколько насосов, когда уменьшается снижение ультра -дальности системы, интервал составляет P06.
P07---- Выбор выходного напряжения.Управляйте сигналом напряжения рабочей частоты инвертора.Существует два варианта вывода: 0--5 В и 0--10 В, чтобы соответствовать требованиям частотного ввода различных вводов брендов.
P08---- Выбор типа ввода датчика.Контроллер может принять три типа датчиков входных сигналов.Когда P08 = 1 вы можете напрямую подключиться к пассивному датчику давления в дальнем проходе или активном выходном выходном трансформаторе напряжения 0-5 В.Для подключения передатчика давления выходного давления 0-10 В, это специально объясняется при упорядочении.
Если4-20 мА (1&MDASH; 5V)Передатчик давления тока требует P08 = 2. В настоящее время между двумя клеммами (в и GND) подключено сопротивление точности 0,5 Вт при входе сигнала давления, или производитель находится непосредственно во время порядка. Внутри. контроллер.
Если0-20mAПередатчик давления тока требует P08 = 1. В настоящее время между двумя клеммами (в и GND) подключено сопротивление точности 0,5 Вт при входе сигнала давления, или производитель находится непосредственно во время порядка. Внутри. контроллер.
P09---- Выбор датчика.Контроллер может подключаться к датчику давления в различном диапазоне. Это значение должно соответствовать максимальному объему внешнего датчика. В противном случае давление измерения не будет соответствовать фактическому давлению.
P10---- Датчики корректируются в нулевой точке.Как правило, это значение не требует коррекции, когда передатчик давления доступа.Однако при доступе к дистанционному датке датчика, как правило, возникают ошибки при нулевом значении давления. Этот параметр должен устранить нулевые ошибки.
P11---- Датчик-полная коррекция.Когда фактическое давление неверно с давлением измерения контроллера, используйте P11 для изменения этой ошибки.Эта коррекция параметров является процентным значением полного диапазона контроллера.
P12---- время настройки насоса.Когда P03 = 1,2,6,7,12,13,14,15 и P12 = 1, функция изменяющей временной насос эффективна.
P13---- Настройки настройки времени на пам.
P14---- время изменить насос на остальное время.Когда функция фиксированного насоса действительна, этот параметр используется, чтобы показать, сколько времени остается изменить насос. Его можно только исследовать и не может быть изменено.
P15---- Ручной выходной частотный контроль.Когда P18 = 1, выходное напряжение управления частотой контроллера контролируется значением P15.Вы можете напрямую изменить частоту выходной системы в состоянии работающего.
P16---- Коэффициент усиления.Управление системой отслеживания ошибок давления.Чем больше значение, тем выше амплитуда выхода контроллера 0 ~ 10 В, тем быстрее скорость изменений давления отслеживания, и его легко произвести.
P17---- Ингибирующий коэффициент.Параметры, используемые для регулирования стабильности давления системы.Чем больше значение, тем лучше стабильность.Когда P17 = 0, контролирующие элементы управления.
P18----- 0 ~ 10 В параметры управления выводом.P18 = 0,0 ~ 10 В Вывод автоматически контролируется контроллером, p18 = 1,0 ~ 10 В вывод контролируется значением P15.Когда P18 = 1, после выхода из установленного состояния значение, отображаемое в окне PV, является значением P15, нажмите"▲"и"▼"Ключ может напрямую изменить выходное значение тока напряжения 0 ~ 10 В, чтобыВручнуюИзмените рабочую частоту инвертора.
P19---- Коэффициент фильтра измерения давления.Когда значение отображения давления измерения слишком велик, оно используется для компенсации значения измерения, вызванного значением измерения дистанционного датчика или значения измерения передатчика давления.Чем больше значение, тем более очевидным эффект компенсации.
P20---- Отклонение давления ограничено.Когда P03 = 1,2,3,4,5,6, 10, это значение является верхним пределом отклонения.Когда давление системы превышает верхний предел давления, значение отклонения превышает>= P20, управляйте соединением клемма G3 и контролируйте соленоидный клапан дискреации давления, чтобы генерировать утечку давления.Когда P20 = 0, эта функция недействительна.
P21---- Значение настройки давления верхнего предела.Когда P03 = 5, режим управления -бит -контроль, моделированиеМаномер давления в точке электрического соединенияМетод управления, p21 - это значение настройки давления верхнего предела этого режима управления.
P22---- Накачайте частоту сна.В P22 = 0 нет функции сна = 0.P22>При 0, когда значение выходной частоты 0 ~ 10 В все еще больше, чем P27 минут<= P22, считается, что в системе не хватает воды, или количество воды требует небольшого количества. В настоящее время контроллер отключит инвертор и остановит водоснабжение.При измерении давления<= (P01-P31), перезапустите инвертор и запустите водоснабжение.
P23---- Аффилированное управление небольшим насосом.Когда P23 = 0, нет аффилированной функции небольшого насоса.Когда P03 = 1,2,6,7,15 и P23 = 1В то же время аффилированный маленький насос контролируется конверсией частоты.Когда у системы есть только одна основная работа насоса и частота работы<= P24, отсроченная P28 минут, выключите основной насос преобразования частоты, подключите контактор B4 для преобразования частоты малого насоса и запустите работу по преобразованию частоты насоса.Когда небольшой насос работает частота 50 Гц, задержка задерживается на P05 секунд, а давление не достигает установленного значения, затем небольшой насос выключается, а основной насос перезапускается.При P03 = 1,2,6,7,15 и P23 = 2, аффилированный малый насос является промышленным контролем частоты.Когда у системы есть только одна основная работа насоса и частота работы<= P24, после отсроченного p28, отключите основной насос преобразования частоты, подключите контактор с частотой небольшого насоса G4, P01 в виде низкого давления, P21 в качестве высокого давления и выполните контроль давления в положении (высокий и низкий)) давление.Если значение давления P01 по -прежнему недоступно после P05 секунд промышленного частотного насоса, промышленный частотный насос отключается, и основной насос основного насоса преобразования частоты вкладывается в работу.В этом рабочем режиме терминал B4 определяется как терминал управления небольшим насосом трансформатора, а терминал G4 является терминалом управления промышленным частотным насосом.
P24---- Минимальная рабочая частота аффилированных небольших насосов.После того, как рабочая частота инвертора во время системы меньше, чем нижний предел настроек p24, считается, что система находится в работе системы без нехватки воды, или потребление воды невелика, а аффилированный небольшой насос помещается на работу.
P25---- минимальное давление защиты от дефицита воды.Во время работы системы при давлении измерения<= P25 и время работы>= P26, система считается обезвоженной или сбой насоса, контроллер вырезает все выходы, а окно PV чередуются для отображения кода ошибки ER1 и значения измерения за 1 секунду.В настоящее время источник питания контроллера может выйти из этого состояния и открыть.
P26---- Настройки работы по защите нехватки воды.Используйте его с P25.P26 = 0 Функция без водяной защиты.Параметр P26 составляет 5 секунд за время.
P27---- Насосное время сна.Когда P22>0 и выходная частота P27 или более<= P22, затем запустите водяной насос.
P28---- Аффилированное время ожидания инвестиций в небольшие насосы.Когда P23>0, а система имеет только один вариант частоты основного насоса и работающего насоса и рабочей частоты<= P24, через P28 минут, запустите аффилированные работы с небольшим насосом.
P29---- Минимальная частота выходной частоты.Он используется для обеспечения минимальной скорости насоса.
P30----- 0 ~ 10 В управление выбором выбора, которое используется для управления выходной моделированием в качестве положительного контроля или антиконтроля.
P31---- отклонение давления насоса после сна. После сна, значение давления измерения тока<= ((P01 или P02) -P31) Перезагрузите работу водяного насоса.
P32---- время и выключение управления.P32=0,Нет времени, чтобы открыть и закрыться.P32=1, Время управления фиксированным давлением; при загрузке работы одновременно система управляется P01 или P02 в качестве теста;P32=2,Управление водоснабжением в периоды сеанса; когда система загружается, L1&MDASH; L6 Six Fixed -Time Boots соответствуют P46&MDASH; P51 Шесть различных настройки давления для водоснабжения.
L1----- Первое время загрузки H1----- Первое время выключения
L2----- Второе время загрузки H2----- Второе время отключения
L3----- Третье время загрузки H3----- Третье время отключения
P39----Система в настоящее время в реальном времени.
L4----- четвертое время загрузки H4----- четвертое время отключения
L5----- Пятое время загрузки H5----- Пятое время отключения
L6----- шестое время загрузки H6----- шестое время отключения
P46-----Значение настройки давления водоснабжения в течение первого периода загрузки
P47-----О.
P48-----Значение давления давления водоснабжения в третьем периоде загрузки
P49-----Значение настройки давления водоснабжения в течение четвертого периода загрузки
P50-----О.
P51-----Значение давления давления водоснабжения в течение шестого периода загрузки
P52-----Значение настройки давления верхнего предела.При измерении давления>= P52, все рабочие сигналы и контакты через 2 секунды полностью закрыты и отключены.
6. Описание функции внешнего входного терминала
DI1 Входной клемм давления/огненного сигнала DI1СущностьПосле того, как клеммы DI1 и CM2 закрыты в течение более двух секунд, значение настройки давления становится вторым значением настройки давления P02, и это значение также может быть изменено на панели в настоящее время.После отключения значение настройки восстанавливается до первого значения настройки давления и может быть изменено и хранить непосредственно на панели.
Сигнал отключения DI2 (или обнаружение дефицита воды).Когда клеммы DI2 и CM2 закрыты в течение более двух секунд, весь выходной сигнал контроллера закрыт, включая выход 0 ~ 10 В.Настройки и отображение измерения нормальны.Порядок выключения выхода составляет 0 ~ 10 В в течение 3 секунд, а прогон (CM1, FWD) закрыт на 2 секунды.когда(P02-P01)>=0.2MPaВ то время контроллер не останавливается, закрыт ли сигнал остановки DI2 или нет, гарантируя, что контроллер не останавливается, когда есть состояние пожара.При вызове сначала обнаружите состояние DI2. Если вы находитесь в закрытом состоянии, выход не перемещается, а другие - нормальные.Когда DI2 отключен в течение двух секунд, контроллер начинает двигаться.
7. Регулировка текущего времени системы
Удержать"S"Ключ, отпустите при отображении информации о приглашении в окне отображения"S"Клавишу, введите состояние настройки параметра, нажмите""Ключ поворачивается к параметру P39. В настоящее время шести -дигитный номер, отображаемый в окне отображения, является текущим системным временем. Нажмите. Нажмите."▲"Изменить часы, нажмите"▼"Ключ изменяется в течение минут, а вторая позиция не может быть изменена.После того, как время будет изменено, нажмите"S"Ключевое время выхода установлено.
Когда система находится в регулярном состоянии выключения, окно дисплея отображает текущее время системы, и в то же время пять индикаторных огней попеременно мерцали, указывая на то, что они находятся в обычном состоянии отключения.В состоянии выключения времени вы можете ввести состояние настройки параметра. Изменение p32 = 0, состояние времени может быть отменено.
Если вы хотитеРучная временная загрузка, Нажимать“M&Rdquo; ключ в течение 3 секунд, ослабьте, когда отображается информация о приглашении, и система временная.Нажмите снова в это время“M&Rdquo; ключ на 3 секунды, ослабьте при отображении информации, и система находится в регулярном состоянии отключения.Примечание. Только когда P32 = 1, 2 часа,“M” ключ имеет только эту функциюСущность

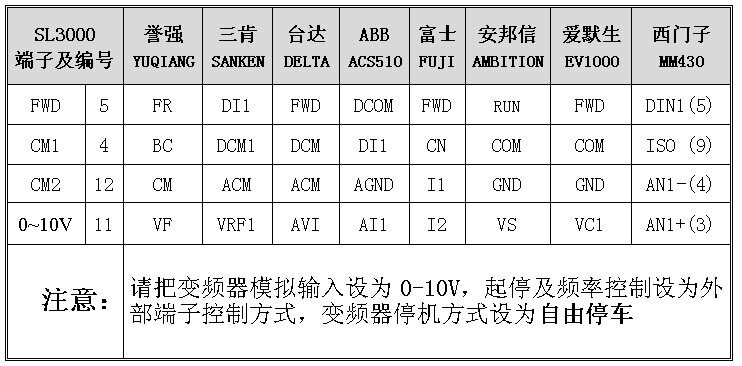

8. Таблица подключения к терминалу контроллера и частичной инверторной терминала

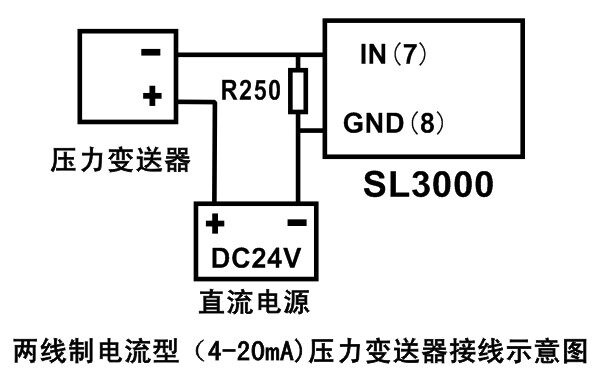

Девять,SL3000Демонстрационная диаграмма между контроллером и передатчиком давления
Примечание. Подключите датчик тока 4-20 мА, P08 = 2
десять: Меры предосторожности
1,МногоНасос циклический мягкий запуск контролирует соединение между соединением между соединением.
2,Когда контактный ток драйвера контроллера превышает 12A, между контроллером и контактором должен быть добавлен средний реле или небольшой контактор.
3Время функции, функция водоснабжения и функция связи периода времени являются необязательными функциями. Общий контроллер не имеет этих двух функций и должен быть специально объяснен при упорядочении.
4,Поскольку продукты постоянно обновляются и улучшаются в использовании, если отдельные параметры или инструкции в этом руководстве не соответствуют фактическому продукту, они не будут уведомлены отдельно. Они в основном основаны на фактических продуктах или консультируются с дилерами и производителями.
