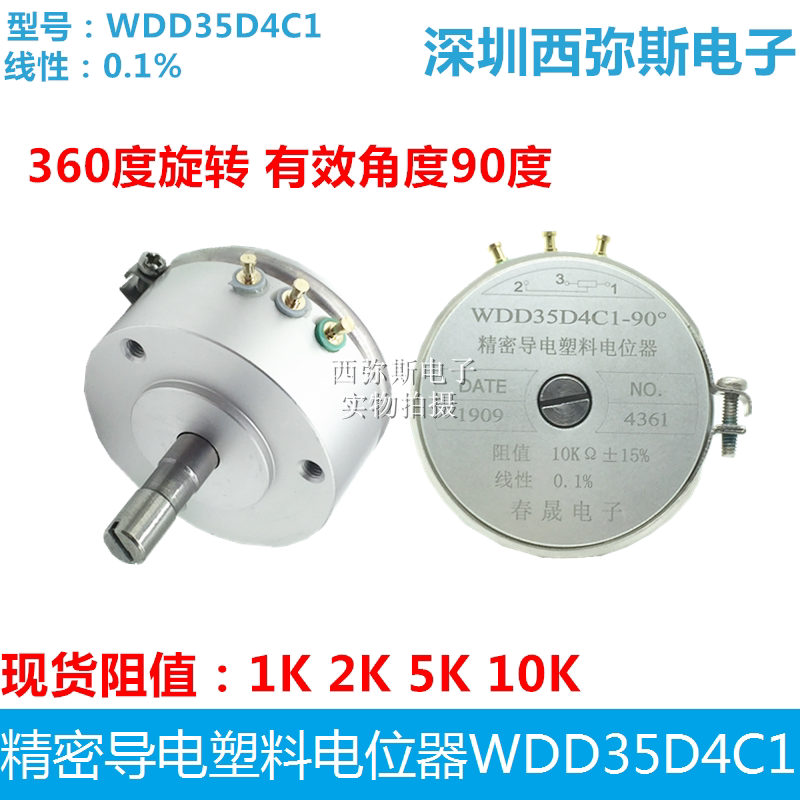

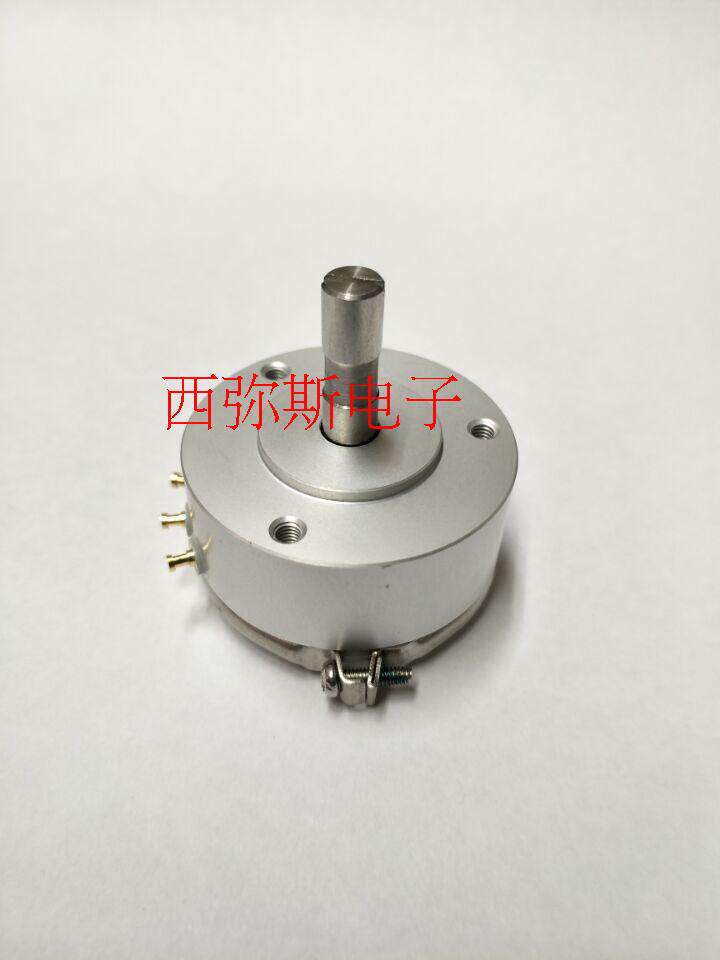

Новый точный проводящий пластиковый потенциометр WDD35D4C1 1K 2K 5K 10K Эффективный угол 90 градусов
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 1K
- 2K
- 5K
- 10K
| Сопротивление: | 1K, 2K, 5K, 10K |
НавыкПараметры заклинаний:
Параметры производительности
■ Значение сопротивления: 1K, 2K, 5K, 10K
■ Устойчивость к сопротивлению:±15%
■ Независимая линейность: 1%, 0,5%, 0,3%, 0,2%, 0,1%
■ Электрический угол: 90°±2°(60° 120° 180° 270°Все можно настроить)
■ Номинальное энергопотребление: 2W (@70 ℃)
■ Температурный коэффициент: 400ppm/℃
■ Сопротивление изоляции:≥ 1000MΩ ( 500V.D.C. )
■ Изоляция выдерживающая напряжение: 1000V (ac.rms) 1 мин
■ Гладкость:±0.10%
Механическое поведение
■ Механический угол: 360°непрерывный
■ Начальный крутящий момент:≤1X10^-4 N·M
■ Подшипник: два набора шариковых подшипников
■ Выходной вал: нержавеющая сталь
■ Оболочка: окисление поверхности алюминиевого сплава (серебро)
Экологические показатели
■ Механическая жизнь: 50 000 000 об / мин
■ Диапазон температуры: -55 ℃ ~ 125 ℃
■ Вибрация: 15G, 2000 Гц
■ Воздействие: 50 г11 мс
1.Обзор
Проводящий пластиковый угла датчика смещения угла - это датчик смещения, который использует выходной выход и угол поворота оси в качестве линейного отношения.Он характеризуется высокой точностью, долгой жизнью и хорошим результатом.
Структура датчика углового смещения в основном состоит из проводящей пластиковой матрицы, щетки, случайного вала, оболочки и т. Д.
Есть несколько типов датчиков углового сдвига.Его электрический сигнал обычно используется в форме терминала.
2. Установка
2.1Датчик диагонального смещения расположен в качестве собственного монтажного босса, затянутого к металлической пластине винтами (см. Рисунок выше), а затем подключил вал последователя к центру вращающегося тела;

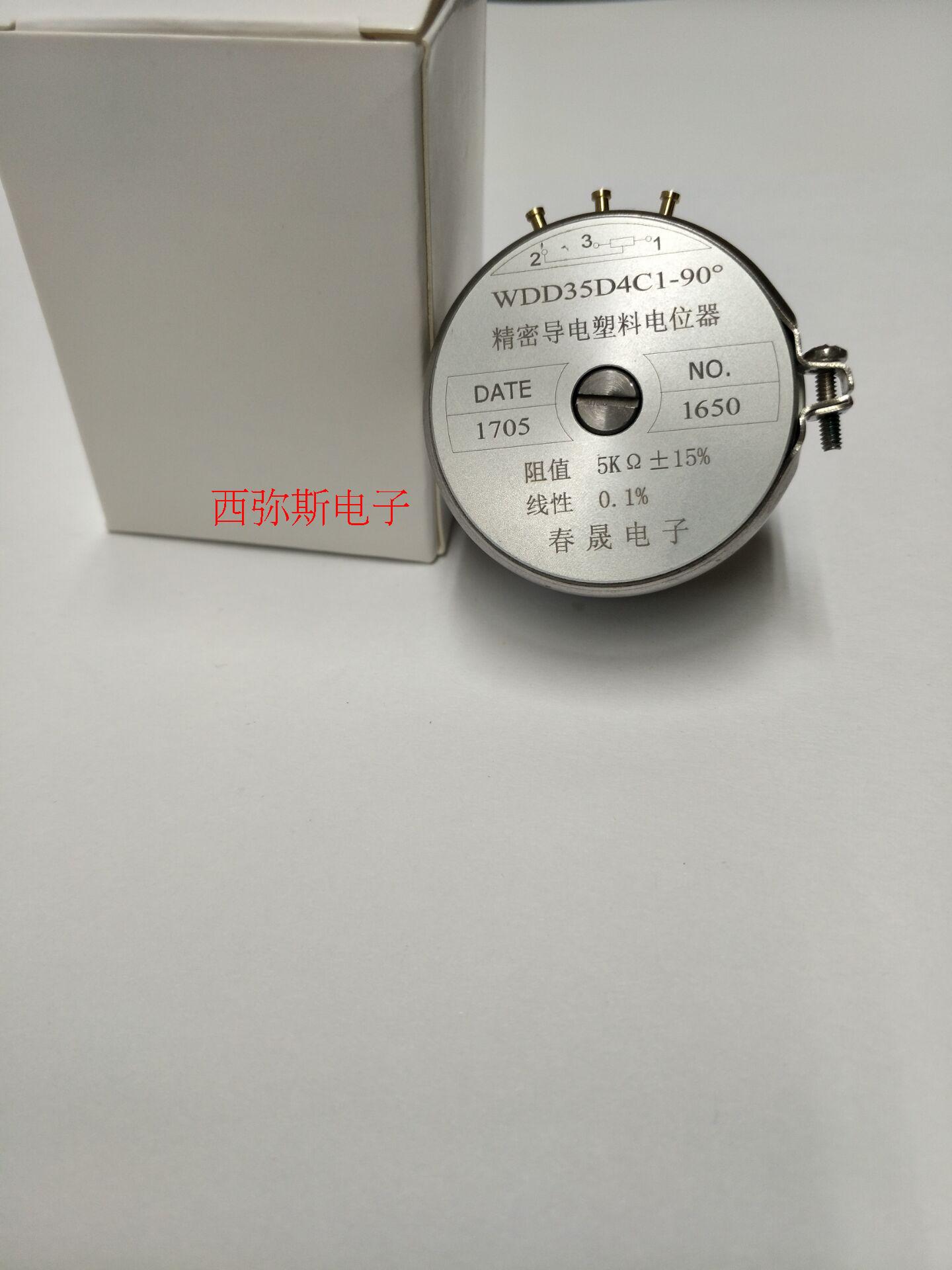

2.2Проводка датчика углового сдвига см. Схема схемы проводки на датчике (где“1”= Нулевая фаза датчика,“3”= Вход датчика,“2”= Выходной конец датчика), разъем помечен1, 2, 3, соответствующие диаграмме; существует четыре концы проводки серии продуктов среднего размера, и специфические проводки проводят соответствующую диаграмму размера модели.
2.3Входными и выходными сигналами датчика углового сдвига являются сигналами напряжения постоянного тока, а размер выходного напряжения определяется входным напряжением (например, вход 5 В, а выход всего диапазона: 0-5V; вход 10 В вывод всего диапазона: 0-10V, так далее.).
3Меры предосторожности
3.1Перед установкой пользователь не должен разбирать и модифицировать его без авторизации (включая разрыв товарного знака, обработку на валу и оболочку, ослабление гвоздь, вращающегося положения фиксированного кольца и т. Д.).Во время процесса установки угловой датчик смещения должен быть легко расположен, чтобы не повредить лидерство;
3.2Датчик углового сдвига должен строго следовать схематической диаграмме на датчике при доступе к линии.обращать внимание“2”Строго запрещено получить доступ к входному напряжению, в противном случае датчик будет сожжен;
3.3Ток потенциометра рекомендуется 2MA, максимум не превышает 1MA;
3.4Напряжение заканчивается на входной терминале (1, 3) не больше 24 В;
3.4Внешняя проводка датчика углового сдвига должна быть сварена в талии на талии свинцового конца, и стараться не прислушиваться к вершине свинца.При сварке следует использовать хромовое железо, которое не превышает 45 Вт, а время сварки должно составлять менее 5 с.При сварке и не охлаждении вы не должны тянуть провода, чтобы не вытащить или даже не упасть на электрическую щетку или весь свинец.Постарайтесь использовать меньшее сварное и сварное масло во время сварки. Время должно быть коротким. Избегайте сварка пар внутри потенциометра, приведя к концу (зеленый) след потенциометра, что приводит к стапонации эквивалентной дисперсии сопротивления шума на поверхности резистительного Элемент после охлаждения пар.
3.5Вторжение датчика диагонального смещения растворителя и коррозионного газа следует предотвратить.Предотвратить перхоть в металле или другие порошки войти в угловой датчик смещения;
3.6Угловое смещениеКогда датчик включен, будьте осторожны, чтобы не использовать передачу сопротивления и току мультиметра для измерения напряжения потенциометра;
3.7Производственная установка не несет ответственности за гарантийные услуги на угловой датчик смещения по вышеуказанным причинам.
4Уведомление пользователя
4.1Угловое смещениеВнешнее напряжение датчика должно быть гарантировано в пределах номинального диапазона энергопотребления.Обратите внимание на номинальное энергопотребление здесь относится к допустимому энергопотреблению, когда потенциометр при температуре окружающей среды составляет от -55 до 7o ° C, когда температура использования превышает 7o ° C.Используйте кривую рисунка 2, чтобы уменьшить мощность;
4.2Точность датчика сдвига угла относится к точности соответствия выходного удержания, а не к точности отклонения общего значения сопротивления.Линейная точность датчика сдвига угла является независимой и линейной, и расчет теста основан на открытии теста нагрузки.Независимый метод линейного расчета: используется текущий метод текущей отрасли потенциометра, а напряжение нулевого положения предусмотрено в качестве двух концов для определения теоретического электрического маршрута и соединения обоих концов для справки.Шторм максимального отклонения (максимальное отклонение положительного и максимальное отклонение абсолютного значения отрицательного; половина максимального отклонения положительного и 0 или максимального отклонения 0) используется в качестве линейного отклонения потенциометра;
4.3Структура установки и размер двойного датчика смещения, а также точка тестовой калибровки, как правило, основана на тесте (первый куплет).Синхронная точность, как правило, относится к разнице между двумя упорядоченными выходным напряжением в определенной калибровочной точке до процента от общего напряжения (одинаковое общее напряжение двух ежедневных иностранных и плюс общее напряжение), а не к ошибке синхронизации всех Тестовые точки.Точка калибровки обычно выбирает начальную точку или среднюю точку (средняя точка теоретического электрического углу).Синхронная точность, как правило, составляет 1 %, и она также может быть основана на уровне.
