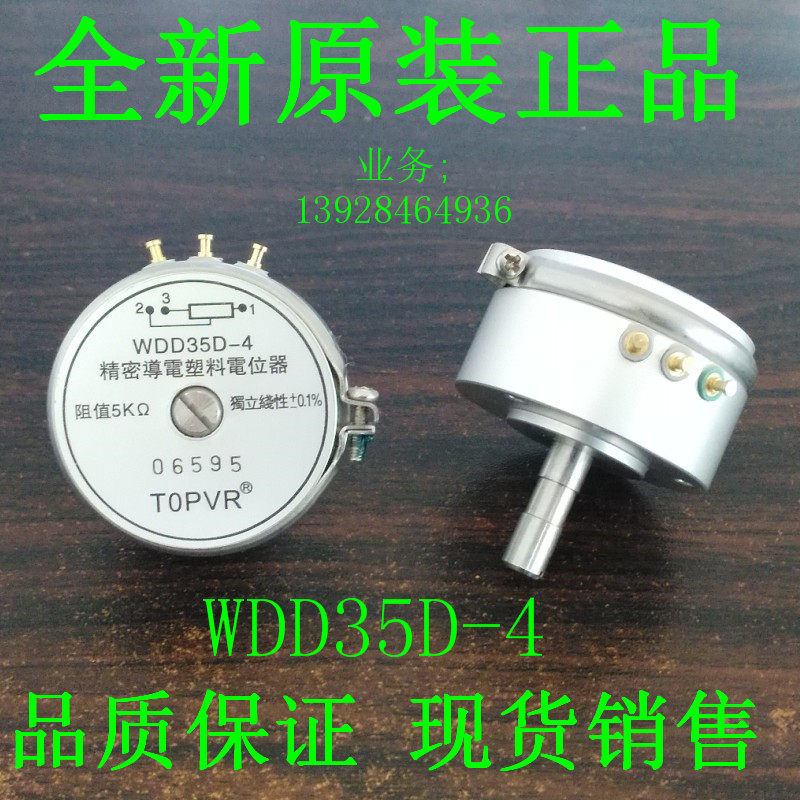

Проводящий пластиковый потенциометр WDD35D-4 5K Точность 0,1% Длина вала.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- WDD35D-4
- WDD35D-1
| Выбор модели: | WDD35D-4, WDD35D-1 |
WDD35D-4 короткий вал &Длина оси NBSP; около 18 мм составляет около 18 мм
WDD35D-1 длинный вал   Длина оси около 33 мм
Параметры производительности
■   Значение сопротивления: 5K ■ устойчивость к сопротивлению:±15% ■   Независимый линейный: 0,1%
■   электрический угол: 345°±2° ■   Оцененное энергопотребление: 2W ( @70 ℃)
■   температурный коэффициент: 400ppm/℃ ■   сопротивление изоляции:≥ 1000MΩ ( 500V.D.C. )
■   изоляция и сопротивление: 1000 В (AC.RMS) 1MIN 1MIN ■ плавность:±0.10%
Механическое поведение
■   механический угол: 360&град; непрерывная ■   Пусковой мощный крутящий момент:≤1X10^-4 N·M
■   Ось   наследство: две группы жемчужного подшипника ■ out   Ось: нержавеющая сталь
■   оболочка   Тело: обработка окисления поверхности алюминиевого сплава (золотая)
Экологические показатели
■   механическая жизнь: 50 000 000 об / мин  выше ■   температурный диапазон: -55 ℃ ~ 125 ℃
■ Zhen   MOVE: 15G, 2000 Гц ■ Chong   удар: 50 г11 мс
Размер установки:
Руководство по установке датчика смещения пластикового угла
1.Обзор
Проводящий пластиковый угла датчика смещения угла - это датчик смещения, который использует выходной выход и угол поворота оси в качестве линейного отношения.Он характеризуется высокой точностью, долгой жизнью и хорошим результатом.
Угловой датчик смещения использует принцип деления резистора, соединяет постоянное напряжение постоянного тока на обоих концах резинового направления, а выход получается через движение кисти на направляющей дорожке. Чем меньше, тем выше точность.Датчик смещения, созданный принципом деления резистора, может снизить требования точности общего значения сопротивления направляющей рельсы, а также уменьшить требования датчика в отношении использования условий окружающей среды и повысить точность выходного сигнала датчика.
Структура датчика углового смещения в основном состоит из проводящей пластиковой матрицы, щетки, случайного вала, оболочки и т. Д.
Есть несколько типов датчиков углового сдвига.Его электрический сигнал обычно используется в форме терминала.
2.Установить
2.1 Датчик диагонального смещения расположен с установкой муниципального, а винт фиксируется на металлической пластине (см. Рисунок 1), а затем подключен к центру ротора;
2.2 Проводка датчика углового сдвига см. Схема схемы проводки на датчике (где“1” = нулевая фаза датчика,“3” = вход датчика,“2&Rdquo; = Выход датчика), соединения отмечены 1, 2 и 3, соответствующими схематической диаграмме; продукты серии средней серии имеют четыре конец проводки, а конкретные проводки проводят диаграмму размера соответствующей модели.
2.3 Входными и выходными сигналами датчика углового сдвига являются сигналами напряжения постоянного тока, а размер выходного напряжения определяется входным напряжением (например, вход 5 В, а выход всего диапазона: 0-5V; вход 10 В вывод всего диапазона: 0-10V, так далее.).
3 Меры предосторожности
3.1 Перед установкой пользователь не должен разбирать и модифицировать его без авторизации (включая разрыв товарного знака, обработку на валу и оболочку, ослабление гвоздь, вращающегося положения фиксированного кольца и т. Д.).Во время процесса установки угловой датчик смещения должен быть легко расположен, чтобы не повредить лидерство;
3.2 Датчик углового сдвига должен строго следовать схематической диаграмме на датчике при доступе к линии.обращать внимание“2” строго запрещено получить доступ к входному напряжению, в противном случае датчик будет сожжен;
3.3 Ток потенциометра рекомендуется 2MA, максимум не превышает 1MA;
3.4 Внешняя проводка датчика углового сдвига должна быть сварена в талии на талии свинцового конца, и стараться не прислушиваться к вершине свинца.При сварке следует использовать хромовое железо, которое не превышает 45 Вт, а время сварки должно составлять менее 5 с.При сварке и не охлаждении вы не должны тянуть провода, чтобы не вытащить или даже не упасть на электрическую щетку или весь свинец.Постарайтесь использовать меньшее сварное и сварное масло во время сварки. Время должно быть коротким. Избегайте сварка пар внутри потенциометра, приведя к концу (зеленый) след потенциометра, что приводит к стапонации эквивалентной дисперсии сопротивления шума на поверхности резистительного Элемент после охлаждения пар.
3.5 Вторжение датчика диагонального смещения растворителя и коррозионного газа следует предотвратить.Предотвратить перхоть в металле или другие порошки войти в угловой датчик смещения;
3.6 Когда угловой датчик смещения включен, будьте осторожны, чтобы не использовать передачу сопротивления и току мультиметра для измерения напряжения потенциометра;
3.7 Производственная установка не несет ответственности за гарантийные услуги на угловой датчик смещения по вышеуказанным причинам.
4 Уведомление пользователя
4.1 Внешнее напряжение датчика сдвига угла должно быть гарантировано в диапазоне энергопотребления.Обратите внимание на номинальное энергопотребление здесь относится к допустимому энергопотреблению, когда потенциометр при температуре окружающей среды составляет от -55 до 7o ° C, когда температура использования превышает 7o ° C.Используйте кривую рисунка 2, чтобы уменьшить мощность;
4.2 Точность датчика сдвига угла относится к точности соответствия выходного удержания, а не к точности отклонения общего значения сопротивления.Линейная точность датчика сдвига угла является независимой и линейной, и расчет теста основан на открытии теста нагрузки.Независимый метод линейного расчета: используется текущий метод текущей отрасли потенциометра, а напряжение нулевого положения предусмотрено в качестве двух концов для определения теоретического электрического маршрута и соединения обоих концов для справки.Шторм максимального отклонения (максимальное отклонение положительного и максимальное отклонение абсолютного значения отрицательного; половина максимального отклонения положительного и 0 или максимального отклонения 0) используется в качестве линейного отклонения потенциометра;
4.3 Структура установки и размер двойного датчика смещения, а также точка тестовой калибровки, как правило, основана на тесте (первый куплет).Синхронная точность, как правило, относится к разнице между двумя упорядоченными выходным напряжением в определенной калибровочной точке до процента от общего напряжения (одинаковое общее напряжение двух ежедневных иностранных и плюс общее напряжение), а не к ошибке синхронизации всех Тестовые точки.Точка калибровки обычно выбирает начальную точку или среднюю точку (средняя точка теоретического электрического углу).Синхронная точность, как правило, составляет 1 %, и она также может быть основана на уровне.
