WDD35D-4 WDD35D4 PRECION-PRISION CONIRICATIOD PLASTENTIOMEOMETST 0,5%Угольный датчик смещения 1K2K5K10K
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 2K
- 5K
- 1K
- 10K

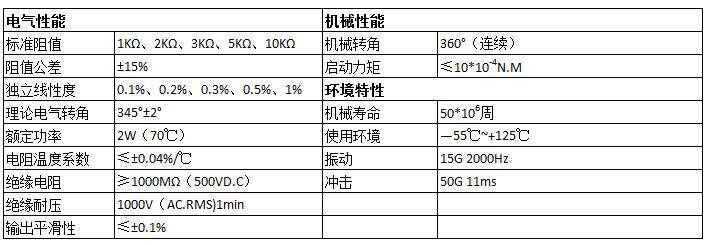

| Сопротивление: | 1K, 2K, 5K, 10K |
***Уведомление.2 -й терминал не может быть использован в качестве входного терминала. Если это неправильно, легко сжечь датчик ***
Продукты серии WDD35D -это продукты, производимые самими компанией. Цена абсолютно выгодна. Служба после -сал также гарантирована. Специальные спецификации также могут быть настроены в соответствии с требованиями клиента!
Линейная точность0,5% от 48 юаней/Один, линейная точность0,1% цена 55 юаней/шт.

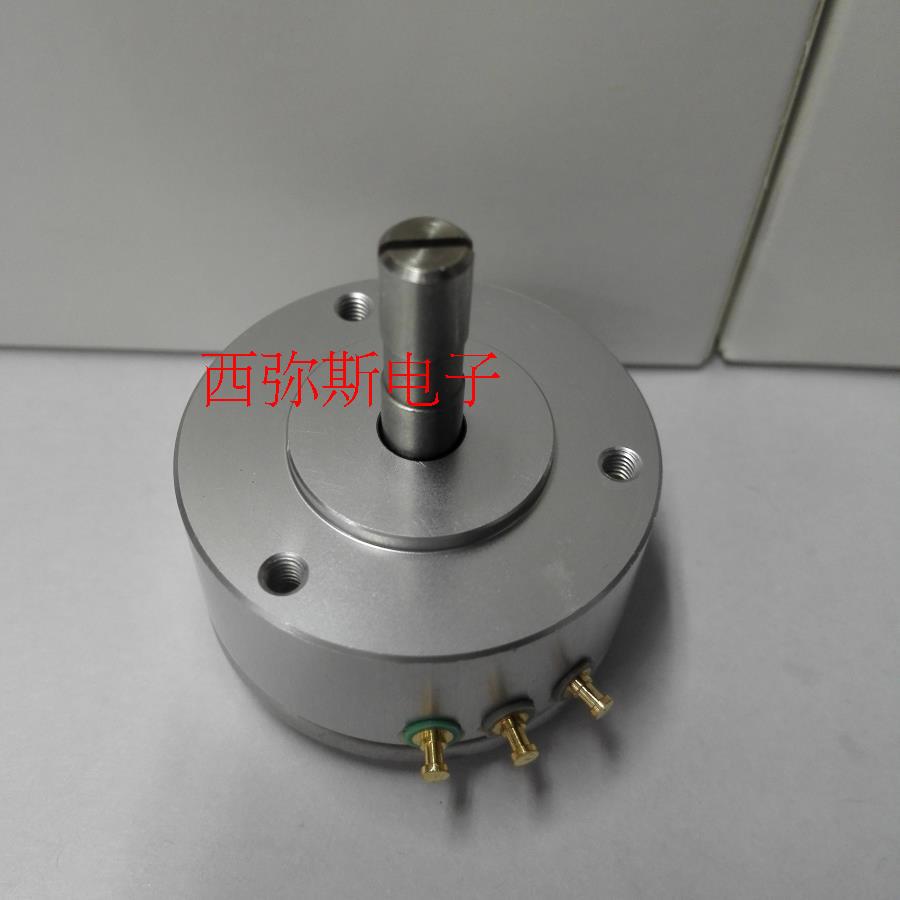

Точный проводящий пластиковый угла датчика смещения угла, проводящий пластиковый потенциометр, использует жесткую ржавную алюминиевую оболочку, а также интегрированная пластиковая матрица в интегральной пластиковой матрице.Импортированные драгоценные металлические щетки и потоковые компоненты, вал из нержавеющей стали, соответствующие высокоскоростным подшипникам, обеспечивающие превосходную производительность, такие как высокая точность линейных, длинный механический срок службы, высокое разрешение и небольшой динамический шум.
1.Обзор
Проводящий пластиковый угла датчика смещения угла - это датчик смещения, который использует выходной выход и угол поворота оси в качестве линейного отношения.Он характеризуется высокой точностью, долгой жизнью и хорошим результатом.
Структура датчика углового смещения в основном состоит из проводящей пластиковой матрицы, щетки, случайного вала, оболочки и т. Д.
Есть несколько типов датчиков углового сдвига.Его электрический сигнал обычно используется в форме терминала.
2. Установка

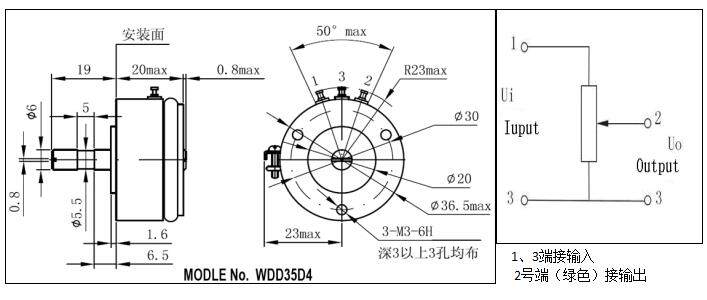

2.1Датчик диагонального смещения расположен с установкой муниципального, а винт фиксируется на металлической пластине (см. Рисунок 1), а затем подключен к центру ротора;
2.2Проводка датчика сдвига угла см. Схема схемы проводки на датчике (где «1» = нулевая фаза датчика, входная клемма датчика «3» = выходной конец датчика «2» = , суставы отмечены на суставах.1, 2, 3, соответствующие диаграмме; существует четыре концы проводки серии продуктов среднего размера, и специфические проводки проводят соответствующую диаграмму размера модели.
2.3Входными и выходными сигналами датчика углового сдвига являются сигналами напряжения постоянного тока, а размер выходного напряжения определяется входным напряжением (например, вход 5 В, а выход всего диапазона: 0-5V; вход 10 В вывод всего диапазона: 0-10V, так далее.).
3Меры предосторожности
3.1Перед установкой пользователь не должен разбирать и модифицировать его без авторизации (включая разрыв товарного знака, обработку на валу и оболочку, ослабление гвоздь, вращающегося положения фиксированного кольца и т. Д.).Во время процесса установки угловой датчик смещения должен быть легко расположен, чтобы не повредить лидерство;
3.2Датчик углового сдвига должен строго следовать схематической диаграмме на датчике при доступе к линии.Обратите особое внимание на сторону «2», запрещающую доступ к входному напряжению, в противном случае датчик будет сожжен;
3.3Ток потенциометра рекомендуется 2MA, максимум не превышает 1MA;
3.4Напряжение заканчивается на входной терминале (1, 3) не больше 24 В;
3.4Внешняя проводка датчика углового сдвига должна быть сварена в талии на талии свинцового конца, и стараться не прислушиваться к вершине свинца.При сварке следует использовать хромовое железо, которое не превышает 45 Вт, а время сварки должно составлять менее 5 с.При сварке и не охлаждении вы не должны тянуть провода, чтобы не вытащить или даже не упасть на электрическую щетку или весь свинец.Постарайтесь использовать меньшее сварное и сварное масло во время сварки. Время должно быть коротким. Избегайте сварка пар внутри потенциометра, приведя к концу (зеленый) след потенциометра, что приводит к стапонации эквивалентной дисперсии сопротивления шума на поверхности резистительного Элемент после охлаждения пар.
3.5Вторжение датчика диагонального смещения растворителя и коррозионного газа следует предотвратить.Предотвратить перхоть в металле или другие порошки войти в угловой датчик смещения;
3.6Угловое смещениеКогда датчик включен, будьте осторожны, чтобы не использовать передачу сопротивления и току мультиметра для измерения напряжения потенциометра;
3.7Производственная установка не несет ответственности за гарантийные услуги на угловой датчик смещения по вышеуказанным причинам.
4Уведомление пользователя
4.1Угловое смещениеВнешнее напряжение датчика должно быть гарантировано в пределах номинального диапазона энергопотребления.Обратите внимание на номинальное энергопотребление здесь относится к допустимому энергопотреблению, когда потенциометр при температуре окружающей среды составляет от -55 до 7o ° C, когда температура использования превышает 7o ° C.Используйте кривую рисунка 2, чтобы уменьшить мощность;
4.2Точность датчика сдвига угла относится к точности соответствия выходного удержания, а не к точности отклонения общего значения сопротивления.Линейная точность датчика сдвига угла является независимой и линейной, и расчет теста основан на открытии теста нагрузки.Независимый метод линейного расчета: используется текущий метод текущей отрасли потенциометра, а напряжение нулевого положения предусмотрено в качестве двух концов для определения теоретического электрического маршрута и соединения обоих концов для справки.Шторм максимального отклонения (максимальное отклонение положительного и максимальное отклонение абсолютного значения отрицательного; половина максимального отклонения положительного и 0 или максимального отклонения 0) используется в качестве линейного отклонения потенциометра;
4.3Структура установки и размер двойного датчика смещения, а также точка тестовой калибровки, как правило, основана на тесте (первый куплет).Синхронная точность, как правило, относится к разнице между двумя упорядоченными выходным напряжением в определенной калибровочной точке до процента от общего напряжения (одинаковое общее напряжение двух ежедневных иностранных и плюс общее напряжение), а не к ошибке синхронизации всех Тестовые точки.Точка калибровки обычно выбирает начальную точку или среднюю точку (средняя точка теоретического электрического углу).Синхронная точность, как правило, составляет 1 %, и она также может быть основана на уровне.
