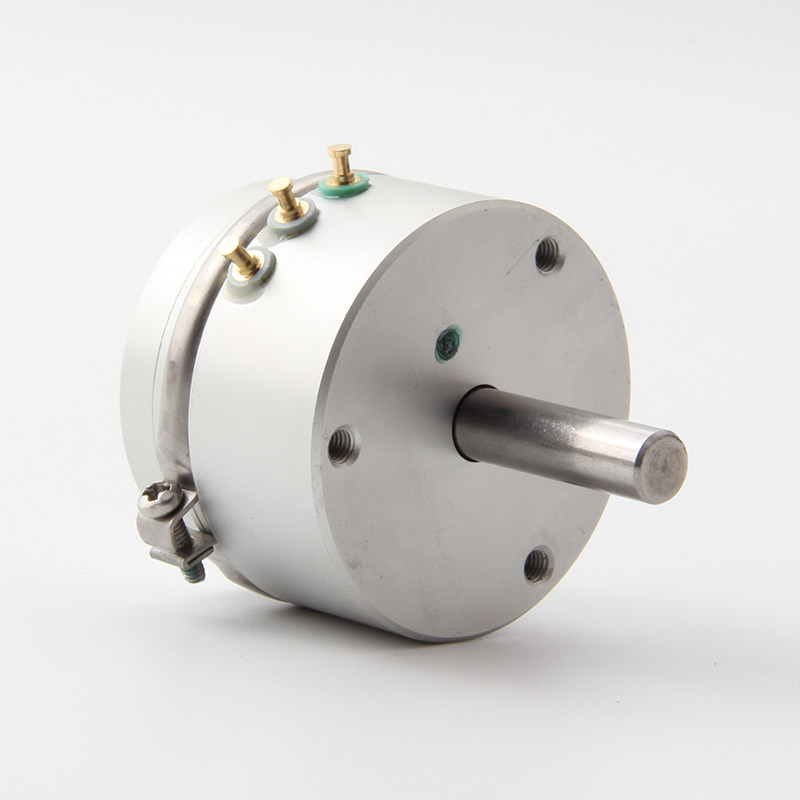

WDS35D8T WDDD35D8T Значение сопротивления 5K Проводящий пластиковый датчик угла потенциометра. 0,3%
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

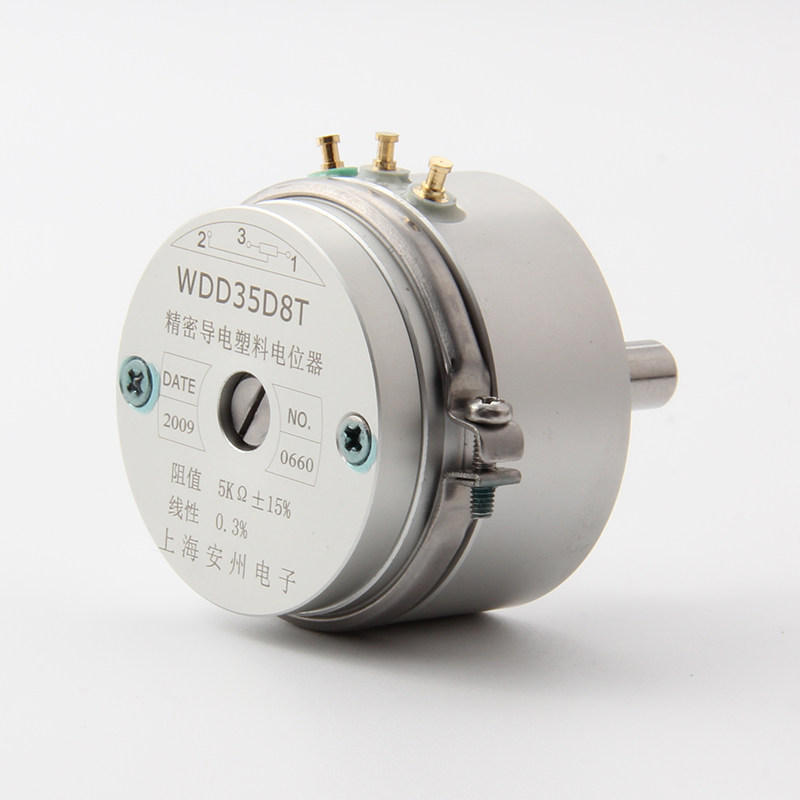

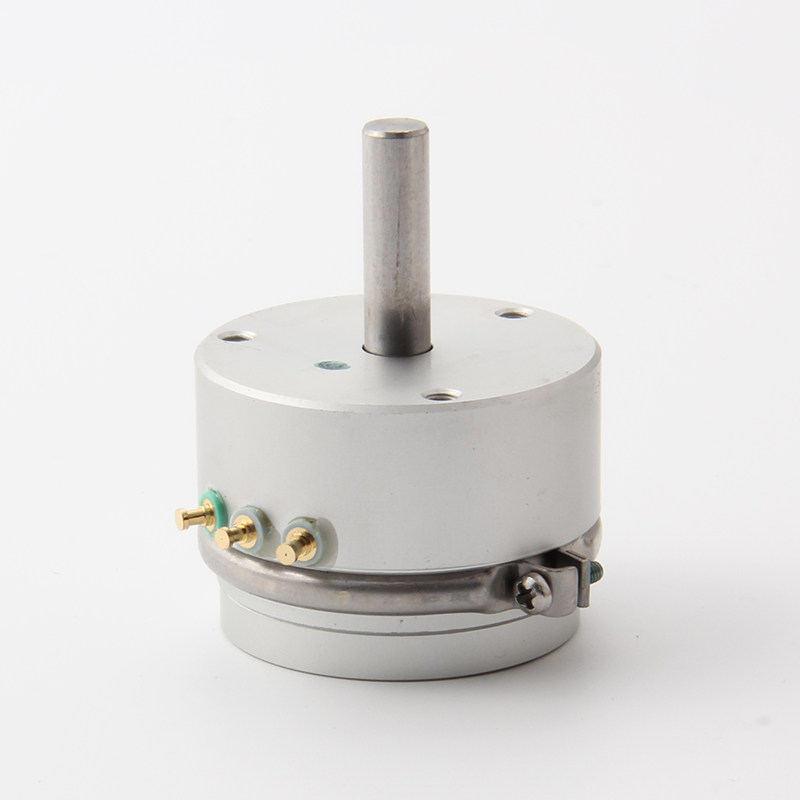

Описание товара
- WDD35D-8T 5K
- WDD35D-8T 10K
- WDD35D-8T 1K
- WDD35D-8T 2K
| Цвет: | WDD35D-8T 1K, WDD35D-8T 2K, WDD35D-8T 5K, WDD35D-8T 10K, WDD35D-8T 15K |

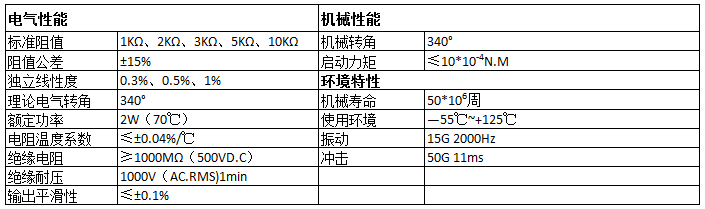

Стандартные размеры/обычный размер
Руководство по установке датчика смещения пластикового угла
1 Обзор
Проводящий пластиковый угла датчика смещения угла - это датчик смещения, который использует выходной выход и угол поворота оси в качестве линейного отношения.Он характеризуется высокой точностью, долгой жизнью и хорошим результатом.
Угловой датчик смещения использует принцип деления резистора, соединяет постоянное напряжение постоянного тока на обоих концах резинового направления, а выход получается через движение кисти на направляющей дорожке. Чем меньше, тем выше точность.Датчик смещения, созданный принципом деления резистора, может снизить требования точности общего значения сопротивления направляющей рельсы, а также уменьшить требования датчика в отношении использования условий окружающей среды и повысить точность выходного сигнала датчика.
Структура датчика углового смещения в основном состоит из проводящей пластиковой матрицы, щетки, случайного вала, оболочки и т. Д.
Есть несколько типов датчиков углового сдвига.Его электрический сигнал обычно используется в форме терминала.
2. Установка

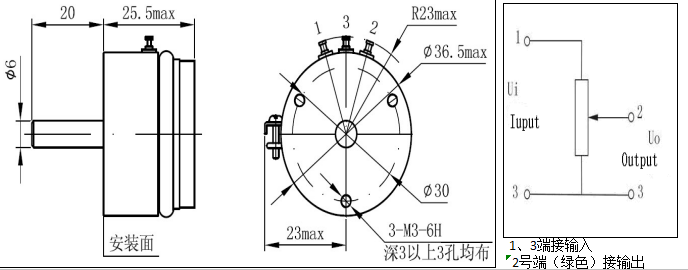

2.1 Датчик диагонального смещения расположен при установке разговора, а винт фиксируется на металлической пластине (см. Рисунок 1), а затем соединен с динамическим валом к центру корпуса вращения;

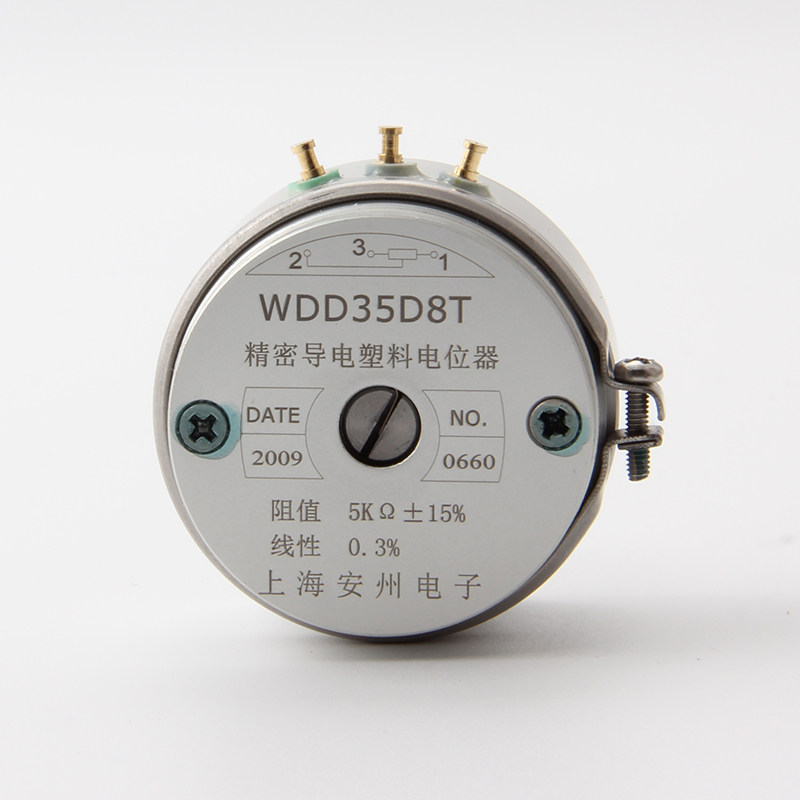

2.2 Проводка датчиков смещения угла см. Схема схемы проводки на датчике (где“1”= Нулевая фаза датчика,“3”= Вход датчика,“2”= Выход датчика), суставы отмечены 1, 2 и 3 на соответствующую диаграмму; в серии средних нажимается четыре клеммы проводки.
2.3 Входными и выходными сигналами датчика углового смещения являются сигналы напряжения постоянного тока аналогового объема, а размер выходного напряжения определяется входным напряжением (например, вход 5V, а выход всего диапазона диапазона: 0- 5V; вход вход; вход 10 В, выход всего его диапазона: 0-10V и т. Д.).
3 примечания
3.1 Угловой датчик смещения Перед установкой пользователи не должны разбирать и модифицировать их без разрешения (включая разрывы для удаления торговых знаков, обработку на валу и оболочке, свободное гвоздь, вращающееся положение о фиксированном кольце и т. Д.).Во время процесса установки угловой датчик смещения должен быть легко расположен, чтобы не повредить лидерство;
3.2. Датчик смещения угла должен строго следовать схематической диаграмме на датчике при доступе к линии.обращать внимание“2”Строго запрещено получить доступ к входному напряжению, в противном случае датчик будет сожжен;
3.3 Рекомендуется током потенциометра, составляет 2 мА, а максимум не превышает 1MA;
3.4. Внешняя проводка датчика смещения угла должна быть сварена на талии ведущего конца и старайтесь не сварять верхнюю часть свинца.При сварке следует использовать хромовое железо, которое не превышает 45 Вт, а время сварки должно составлять менее 5 с.При сварке и не охлаждении вы не должны тянуть провода, чтобы не вытащить или даже не упасть на электрическую щетку или весь свинец.Постарайтесь использовать меньшее сварное и сварное масло во время сварки. Время должно быть коротким. Избегайте сварка пар внутри потенциометра, приведя к концу (зеленый) след потенциометра, что приводит к стапонации эквивалентной дисперсии сопротивления шума на поверхности резистительного Элемент после охлаждения пар.
3.5. Вторжение датчика диагонального смещения растворителя и коррозийного газа следует предотвратить.Предотвратить перхоть в металле или другие порошки войти в угловой датчик смещения;
3.6 Угловой датчик смещения при питании, будьте осторожны, чтобы не использовать передачу сопротивления и току мультиметра для измерения напряжения потенциометра;
3.7 Несоблюдение датчиков углового смещения по вышеуказанным причинам, и производственная установка не несет ответственности за гарантийные услуги.
4 Примечания пользователя
4.1. Внешнее напряжение датчика углового смещения должно быть гарантировано в пределах номинального диапазона энергопотребления.Обратите внимание на номинальное энергопотребление здесь относится к допустимому энергопотреблению, когда потенциометр при температуре окружающей среды составляет от -55 до 7o ° C, когда температура использования превышает 7o ° C.Используйте кривую рисунка 2, чтобы уменьшить мощность;
4.2 Угловой точность датчика смещения относится к точности выходного удержания, а не к точности отклонения общего значения сопротивления.Линейная точность датчика сдвига угла является независимой и линейной, и расчет теста основан на открытии теста нагрузки.Независимый метод линейного расчета: используется текущий метод текущей отрасли потенциометра, а напряжение нулевого положения предусмотрено в качестве двух концов для определения теоретического электрического маршрута и соединения обоих концов для справки.Шторм максимального отклонения (максимальное отклонение положительного и максимальное отклонение абсолютного значения отрицательного; половина максимального отклонения положительного и 0 или максимального отклонения 0) используется в качестве линейного отклонения потенциометра;
4.3. Структура установки и размер двойного датчика смещения, и точка тестовой калибровки, как правило, основана на тесте (первый куплет).Синхронная точность, как правило, относится к разнице между двумя упорядоченными выходным напряжением в определенной калибровочной точке до процента от общего напряжения (одинаковое общее напряжение двух ежедневных иностранных и плюс общее напряжение), а не к ошибке синхронизации всех Тестовые точки.Точка калибровки обычно выбирает начальную точку или среднюю точку (средняя точка теоретического электрического углу).Синхронная точность, как правило, составляет 1 %, и она также может быть основана на уровне.
