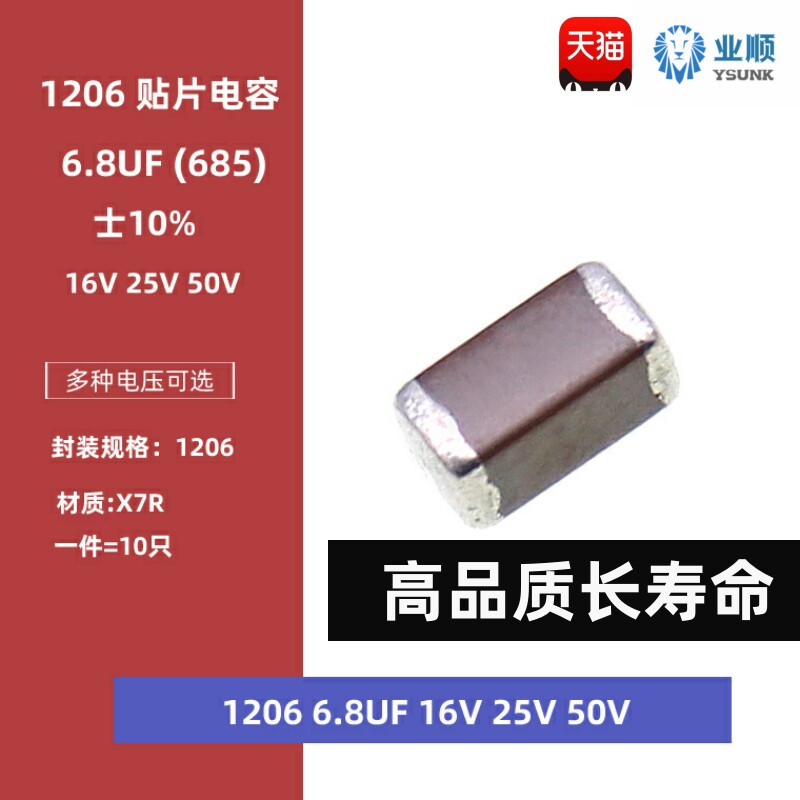

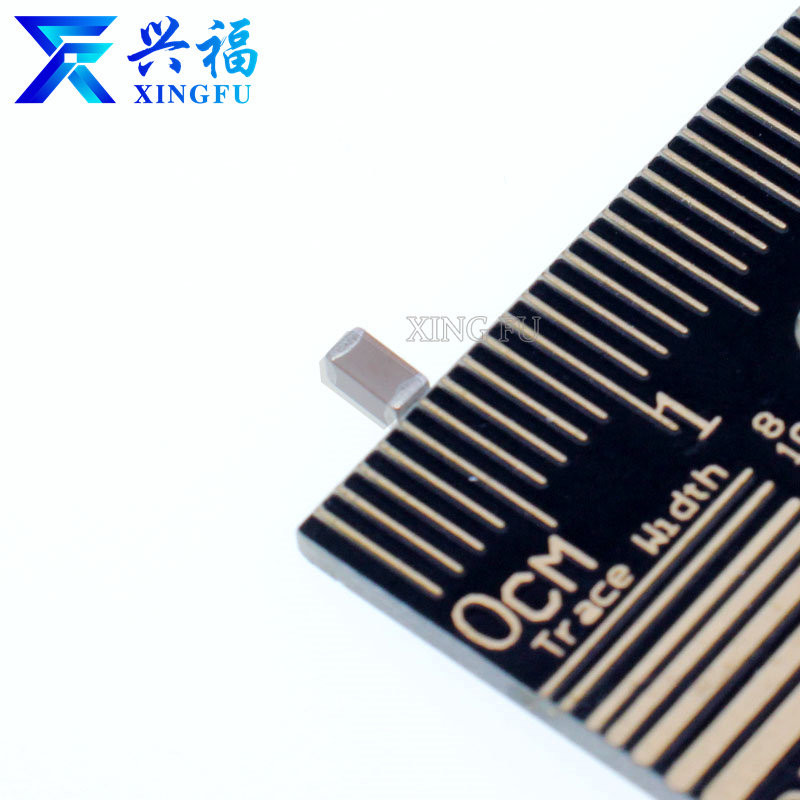

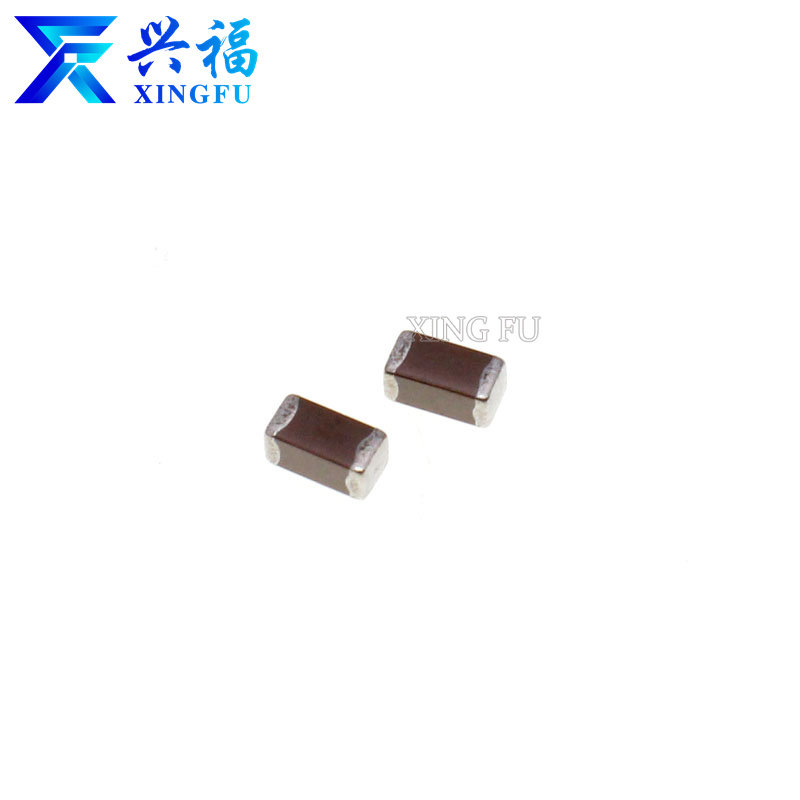

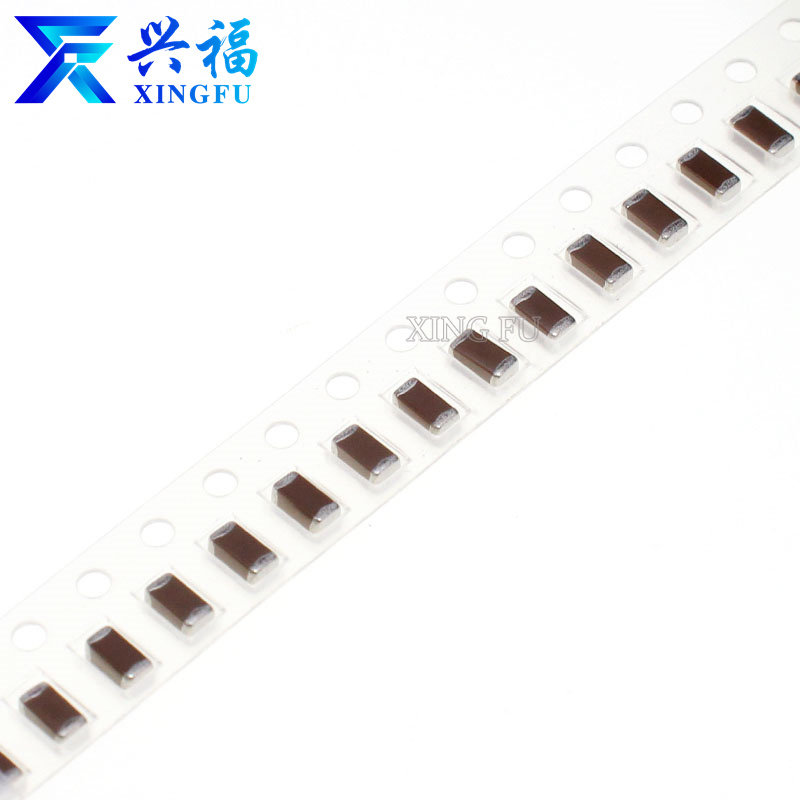

1206 6.8UF 16 В 25 В 50 В 685K 10% X7R Материал 3216 Пластырь Керамические конденсаторы
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 1206 6,8 UF 685K 16 В 10% 10
- 1206 6,8 UF 685K 25 В 10% 10
- 1206 6,8 UF 685K 50 В 10% 10
| Цвет: | 1206 6,8 UF 685K 16 В 10% 10, 1206 6,8 UF 685K 25 В 10% 10, 1206 6,8 UF 685K 50 В 10% 10 |
введение
Поскольку значение конденсатора MLCC продолжает увеличиваться, оборудование, используемое для измерения конденсаторов, может не иметь возможности обеспечить точное измерение крупных конденсаторов.
В частности, прибор не может привести к достаточному напряжению переменного тока, чтобы измерить полный конденсатор.Следующие обсуждения включают ответы на общие вопросы и подсказки для измерения для измерения MLCC с высоким объемом -объемом.
Q1. При измерении некоторых крупных конденсаторов MLCC, почему значение измерения меньше?
A1. При измерении конденсатора очень важно понять различия между реальными значениями, значениями эффекта и представлений.Реальное значение - это значение конденсатора, когда нет паразитической индуктивности и сопротивления.Значение эффективности - это сумма фактической (реальной части) и вектора (виртуальная часть), которая связана с частотой.Значение индикации - это значение, отображаемое устройством измерения, которое зависит от точности измерения.
При измерении емкости больших значений электроэнергии уровень напряжения (репрезентативное значение), установленное на инструменте. Under Проверка, уровень напряжения (実 Значение эффективности), передаваемое в тестовом устройстве).
Q2. Насколько велика должно быть подходящее напряжение и частота конденсатора?
A2. MLCC Конденсатор > 10 мкф считается большим конденсатором.Улучшение технологии производства позволило производителям керамических конденсаторов производить крупные конденсаторы, близкие к конденсаторам и алюминиевыми электролитическими конденсаторами.Технические характеристики этих «больших емкости» MLCC тестируются в соответствии с теми же условиями, что и емкость.Напряжение измерения должно быть 0,5 VRMS, частота измерения должна быть 120 Гц.Условия испытаний суммированы ниже, и условия испытания введены.
Конденсатор частота напряжения переменного тока
C ≤ 1000pF | 1.0 ± 0.2 Vrms | 1MHz ± 10% |
1000pF < C ≤ 10 мкл | 1.0 ± 0.2 Vrms | 1kHz ± 10% |
C > 10 мкл | 0.5 ± 0.2 Vrms | 120 Hz ± 10% |
Общие спецификации емкостных условий испытаний
