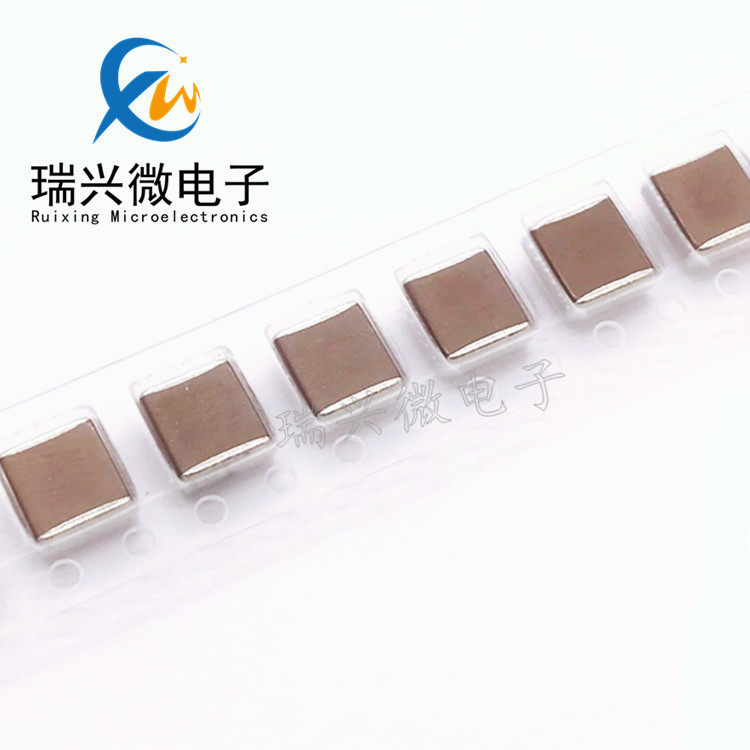

Лукун 靛 2220 476K 47UF 16 В 25 В 50 В 100 В X7R 10% 镞犳瀬 镞犳瀬 铡熻
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 16V
- 25V
- 50V
- 100V
| Цвет: | 16V, 25V, 50V, 100V |
Заметки для покупок:
Дорогой,Электронных товаров много, и модели нельзя загрузить на полки по одной. Если вы не можете найти модель, вы можете связаться с нашим продавцом.Ссылки изображения только для справки,Пожалуйста, обратитесь к полученному объектуПересечение
ПравильноЧто касается доставки, мы по умолчанию используем ZTO Express (для другой экспресс-доставки вы можете связаться со службой поддержки клиентов для переговоров); Если вам нужно отправить SF Express, вы можете выбрать EMS в офисе доставки по ссылке, и стоимость перевозки будет соответствовать стандарту оплаты SF Express.
Чип-конденсатор не имеет типа полярности:
Конденсаторы SMD: их можно разделить на две категории: полярность и полярность.
Наиболее распространены следующие два типа пакетов конденсаторов, а именно 0805 и 0603; а полярные конденсаторы — это то, что мы обычно называем электролитическими конденсаторами. Как правило, наиболее часто используемые конденсаторы — это алюминиевые электролитические конденсаторы. Поскольку электролит алюминиевый, их температурная стабильность и точность не очень высоки. Поскольку компоненты микросхемы расположены близко к печатной плате, им требуется высокая температурная стабильность.Поэтому чип-конденсаторы в основном представляют собой танталовые конденсаторы. В зависимости от выдерживаемого напряжения чип-конденсаторы можно разделить на серии A, B, C и D.
Платаная емкость называется: многослойный (накопленный слой, слой стека) керамический конденсатор, также известный как емкость патча и емкость листа.Полное английское название: многопользовательские керамические конденсаторы.Английский аббревиатура: MLCC.
Размер чип-конденсатора:
Есть два размера конденсаторов чипа, один из них выражен в дюймах.
, выражается в миллиметрах. Серийные модели чип-конденсаторов: 0402, 0603, 0805, 1206, 1210, 1808, 1812, 2010, 2220, 2225. Они выражены в дюймах, 04 означает длину 0,04 дюйма, 02 означает ширину 0,02 дюйма и другие аналогичные размеры моделей (мм).
Императорское измерение метрического измерения длины и ширина толерантности и толщины и допуска допуска
0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
0805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.20
1206 3216 3.00±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.20
1210 3225 3.00±0.30 2.54±0.30 1.25±0.30 1.50±0.30
1808 4520 4.50±0.40 2.00±0.20≤2.00
1812 4532 4.50±0.40 3.20±0.30≤2.50
2220 57505.70±0.40 5.00±0.30≤2.50
2225 5763 5.70±0.50 6.30±0.50≤2.50
3035 7690 7.60±0.50 9.00±0.05≤3.00
введение
Поскольку значение конденсатора MLCC продолжает увеличиваться, оборудование, используемое для измерения конденсаторов, может не иметь возможности обеспечить точное измерение крупных конденсаторов.
В частности, прибор не может привести к достаточному напряжению переменного тока, чтобы измерить полный конденсатор.Следующие обсуждения включают ответы на общие вопросы и подсказки для измерения для измерения MLCC с высоким объемом -объемом.
Q1. При измерении некоторых крупных конденсаторов MLCC, почему значение измерения меньше?
A1. При измерении конденсатора очень важно понять различия между реальными значениями, значениями эффекта и представлений.Реальное значение - это значение конденсатора, когда нет паразитической индуктивности и сопротивления.Значение эффективности - это сумма фактической (реальной части) и вектора (виртуальная часть), которая связана с частотой.Значение индикации - это значение, отображаемое устройством измерения, которое зависит от точности измерения.
При измерении емкости больших значений электроэнергии уровень напряжения (репрезентативное значение), установленное на инструменте. Under Тест, уровень напряжения (действующее значение), передаваемый в тестируемом устройстве).
Q2. Насколько велика должно быть подходящее напряжение и частота конденсатора?
A2. MLCC Конденсатор > 10Μ f считается конденсатором.Улучшение технологии производства позволило производителям керамических конденсаторов производить крупные конденсаторы, близкие к конденсаторам и алюминиевыми электролитическими конденсаторами.Эти“ da rong value” Тестовые спецификации MLCC проверяются в соответствии с теми же условиями, что и 钽 конденсаторы.Напряжение измерения должно быть 0,5 VrmsЧастота измерения должна быть 120 Гц.Условия испытаний суммированы ниже, и условия испытания введены.
Конденсатор частота напряжения переменного тока
C ≤ 1000pF | 1.0 ± 0.2 Vrms | 1MHz ± 10% |
1000pF < C ≤ 10μF | 1.0 ± 0.2 Vrms | 1kHz ± 10% |
C > 10μF | 0.5 ± 0.2 Vrms | 120 Hz ± 10% |
Общие спецификации условий испытаний
