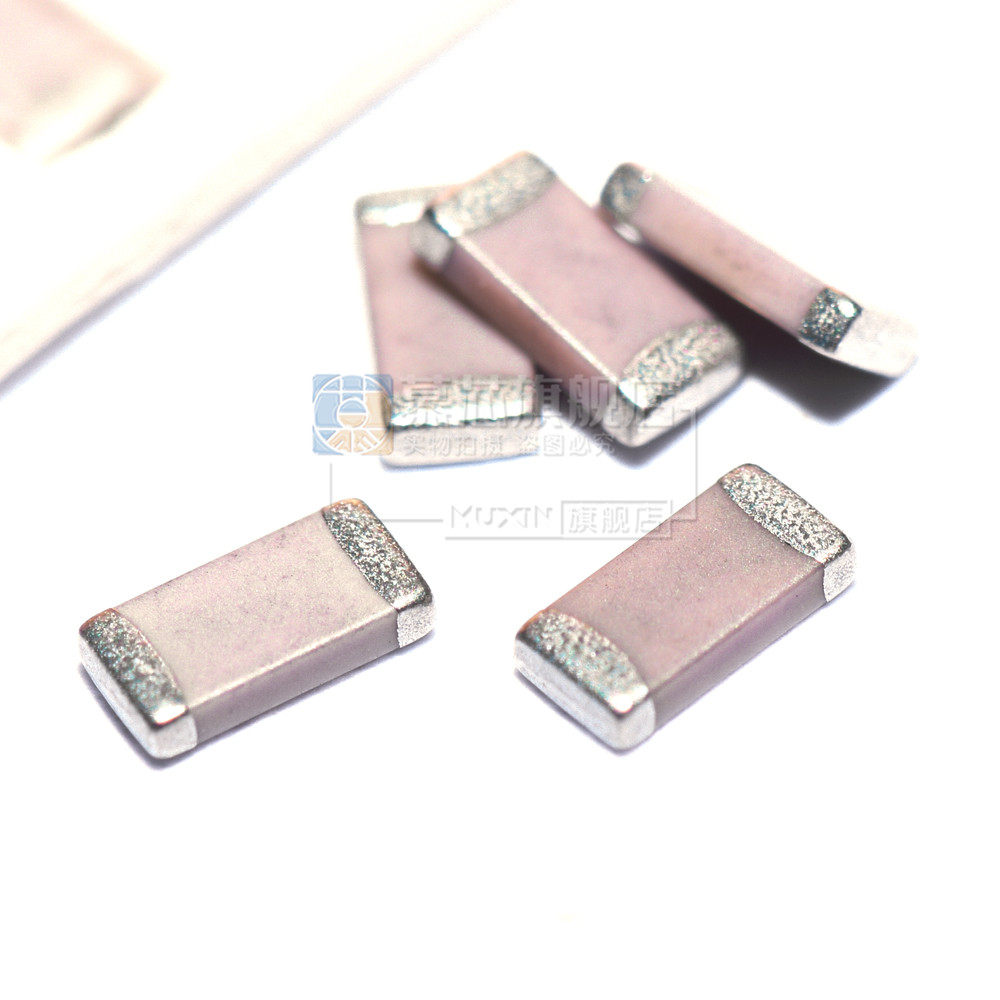

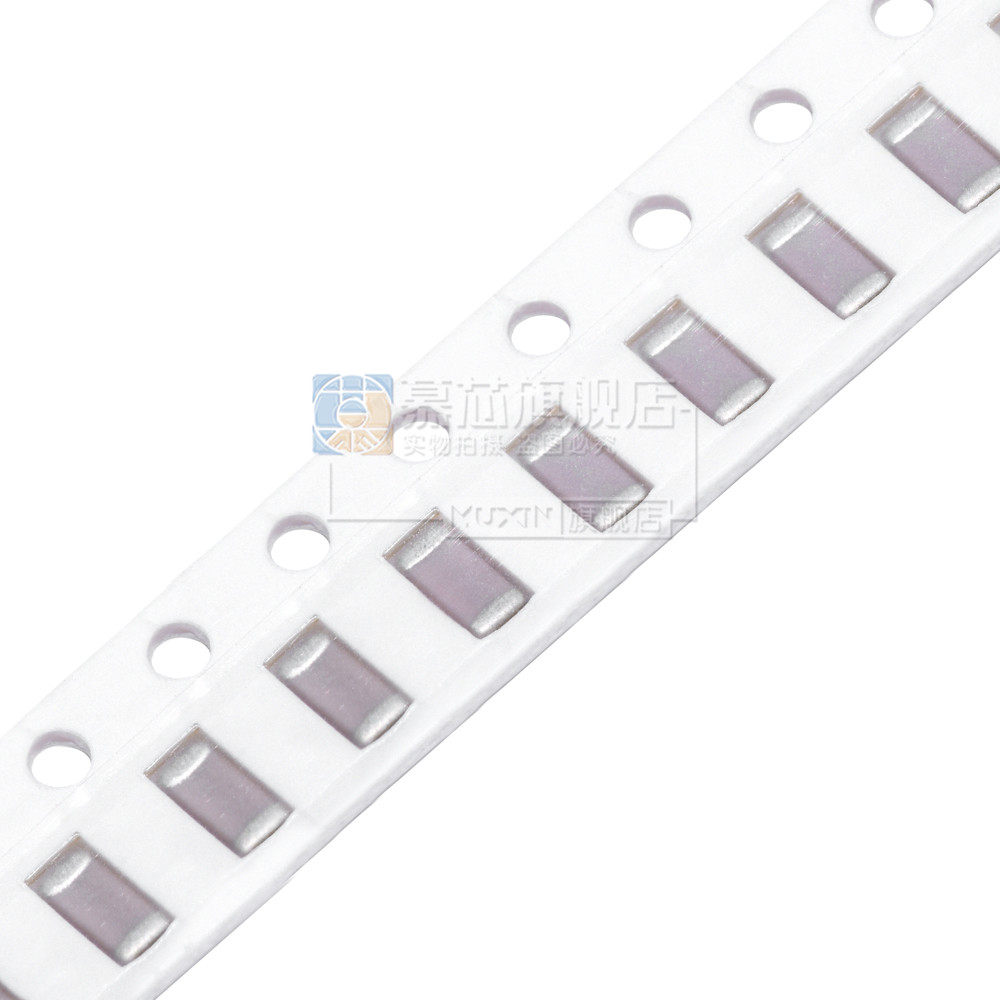

1206 Patch емкость 300PF 25 В 50 В 100 В. Точность и Plusmn; 5% 10% 301J 301K 0,3NF

Цена: 148-222руб.    (¥7)
Артикул: 601244912422

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:慕芯旗舰店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 1206 300пФ【301К】100В (50 шт.)
  • 1206 300пФ【301К】50В (50 шт.)
  • 1206 300пФ【301К】25В (50 шт.)
  • 1206 300пФ【301Дж】100В (50 шт.)
  • 1206 300пФ【301Дж】50В (50 шт.)
  • 1206 300пФ【301Дж】25В (50 шт.)
Добавить в корзину
Другие товары этого продавца
¥17360руб.
¥4.596руб.
¥7.5159руб.
¥485руб.
  • Информация о товаре
  • Фотографии
Цвет: 1206 300пФ【301Дж】25В (50 шт.), 1206 300пФ【301Дж】50В (50 шт.), 1206 300пФ【301Дж】100В (50 шт.), 1206 300пФ【301К】25В (50 шт.), 1206 300пФ【301К】50В (50 шт.), 1206 300пФ【301К】100В (50 шт.)

0402Плата емкость 25 В/ 50 В/ 100 В. Точность±10% / 20%
Пропускная способность
1.8pF10pF100pF1nF10nF0.1uF
2pF11pF120pF1.2nF12nF0.12uF
2.2pF12pF150pF1.5nF15nF0.15uF
2.4pF13pF180pF1.8nF18nF0.22uF
2.5pF15pF200pF2nF20nF0.33uF
2.7pF22pF220pF2.2nF22nF0.47uF
3pF24pF270pF2.7nF27nF0.68uF
3.3pF25pF300pF4.7nF56nF1uF
3.6pF27pF330pF5.1nF68nF2.2uF
3.9pF30pF360pF5.6nF82nF3.3uF
4pF33pF500pF6.8nF  4.7uF
4.3pF36pF510pF8.2nF  10uF
6pF39pF560pF
6.2pF43pF680pF
6.8pF47pF820pF
7pF50pF
8pF51pF
8.2pF82pF
9pF91pF


ПРИМЕЧАНИЕ: Совместное преобразование: 1UF = 1000NF = 1000000PF;  Блок ВВЕДЕНИЕ: PF (Micro -Method/Leather Method), NF (NA Метод), UF (Micro Method);





0603Плата емкость 25 В/ 50 В/ 100 В. Точность±10% / 20%
Пропускная способность
1.8pF10pF100pF1nF10nF0.1uF
2pF11pF120pF1.2nF12nF0.12uF
2.2pF12pF150pF1.5nF15nF0.15uF
2.4pF13pF180pF1.8nF18nF0.22uF
2.5pF15pF200pF2nF20nF0.33uF
2.7pF22pF220pF2.2nF22nF0.47uF
3pF24pF270pF2.7nF27nF0.68uF
3.3pF25pF300pF4.7nF56nF1uF
3.6pF27pF330pF5.1nF68nF2.2uF
3.9pF30pF360pF5.6nF82nF3.3uF
4pF33pF500pF6.8nF  4.7uF
4.3pF36pF510pF8.2nF  10uF
6pF39pF560pF    47uF
6.2pF43pF680pF
6.8pF47pF820pF
7pF50pF
8pF51pF
8.2pF82pF
9pF91pF


ПРИМЕЧАНИЕ: Совместное преобразование: 1UF = 1000NF = 1000000PF;  Блок ВВЕДЕНИЕ: PF (Micro -Method/Leather Method), NF (NA Метод), UF (Micro Method);





0805Плата емкость 25 В/ 50 В/ 100 В. Точность±10% / 20%
Пропускная способность
1.8pF10pF100pF1nF10nF0.1uF
2pF11pF120pF1.2nF12nF0.12uF
2.2pF12pF150pF1.5nF15nF0.15uF
2.4pF13pF180pF1.8nF18nF0.22uF
2.5pF15pF200pF2nF20nF0.33uF
2.7pF22pF220pF2.2nF22nF0.47uF
3pF24pF270pF2.7nF27nF0.68uF
3.3pF25pF300pF4.7nF56nF1uF
3.6pF27pF330pF5.1nF68nF2.2uF
3.9pF30pF360pF5.6nF82nF3.3uF
4pF33pF500pF6.8nF  4.7uF
4.3pF36pF510pF8.2nF  10uF
6pF39pF560pF    47uF
6.2pF43pF680pF
6.8pF47pF820pF
7pF50pF
8pF51pF
8.2pF82pF
9pF91pF


ПРИМЕЧАНИЕ: Совместное преобразование: 1UF = 1000NF = 1000000PF;  Блок ВВЕДЕНИЕ: PF (Micro -Method/Leather Method), NF (NA Метод), UF (Micro Method);





1206Плата емкость 25 В/ 50 В/ 100 В. Точность±10% / 20%
Пропускная способность
1.8pF10pF100pF1nF10nF0.1uF
2pF11pF120pF1.2nF12nF0.12uF
2.2pF12pF150pF1.5nF15nF0.15uF
2.4pF13pF180pF1.8nF18nF0.22uF
2.5pF15pF200pF2nF20nF0.33uF
2.7pF22pF220pF2.2nF22nF0.47uF
3pF24pF270pF2.7nF27nF0.68uF
3.3pF25pF300pF4.7nF56nF1uF
3.6pF27pF330pF5.1nF68nF2.2uF
3.9pF30pF360pF5.6nF82nF3.3uF
4pF33pF500pF6.8nF  4.7uF
4.3pF36pF510pF8.2nF  10uF
6pF39pF560pF    47uF
6.2pF43pF680pF
6.8pF47pF820pF
7pF50pF
8pF51pF
8.2pF82pF
9pF91pF


ПРИМЕЧАНИЕ: Совместное преобразование: 1UF = 1000NF = 1000000PF;  Блок ВВЕДЕНИЕ: PF (Micro -Method/Leather Method), NF (NA Метод), UF (Micro Method);





введение

Поскольку значение конденсатора MLCC продолжает увеличиваться, оборудование, используемое для измерения конденсаторов, может не иметь возможности обеспечить точное измерение крупных конденсаторов.

В частности, прибор не может привести к достаточному напряжению переменного тока, чтобы измерить полный конденсатор.Следующие обсуждения включают ответы на общие вопросы и подсказки для измерения для измерения MLCC с высоким объемом -объемом.

Q1.&Когда NBSP; при измерении некоторых крупных конденсаторов MLCC, почему значение измерения меньше?

A1.&При измерении конденсатора различия между реальными значениями, значение эффекта и значение значения представления очень важны.Реальное значение - это значение конденсатора, когда нет паразитической индуктивности и сопротивления.Значение эффективности - это сумма фактической (реальной части) и вектора (виртуальная часть), которая связана с частотой.Значение индикации - это значение, отображаемое устройством измерения, которое зависит от точности измерения.

При измерении емкости больших значений электроэнергии уровень напряжения (репрезентативное значение), установленное на инструменте. Under  тест, уровень напряжения (значение эффективности), передаваемое в тестовом устройстве).

Q2.  Сколько напряжения и частоты должны быть уместными?

A2.  MLCC Concacitor > 10Μ f считается конденсатором.Улучшение технологии производства позволило производителям керамических конденсаторов производить крупные конденсаторы, близкие к конденсаторам и алюминиевыми электролитическими конденсаторами.Эти“ da rong value” Тестовые спецификации MLCC проверяются в соответствии с теми же условиями, что и 钽 конденсаторы.Напряжение измерения должно быть 0,5&Nbsp; vrms, частота измерения должна быть 120 Гц.Условия испытаний суммированы ниже, и условия испытания введены.

      емкость              напряжение переменного тока             частота

C≤ 1000pF 1.0± 0.2 Vrms 1MHz± 10%
1000pF< C&le; 10&mu;F 1.0&plusmn; 0.2 Vrms 1kHz&plusmn; 10%
C> 10&mu;F 0.5&plusmn; 0.2 Vrms 120 Hz&plusmn; 10%

&nbsp;
