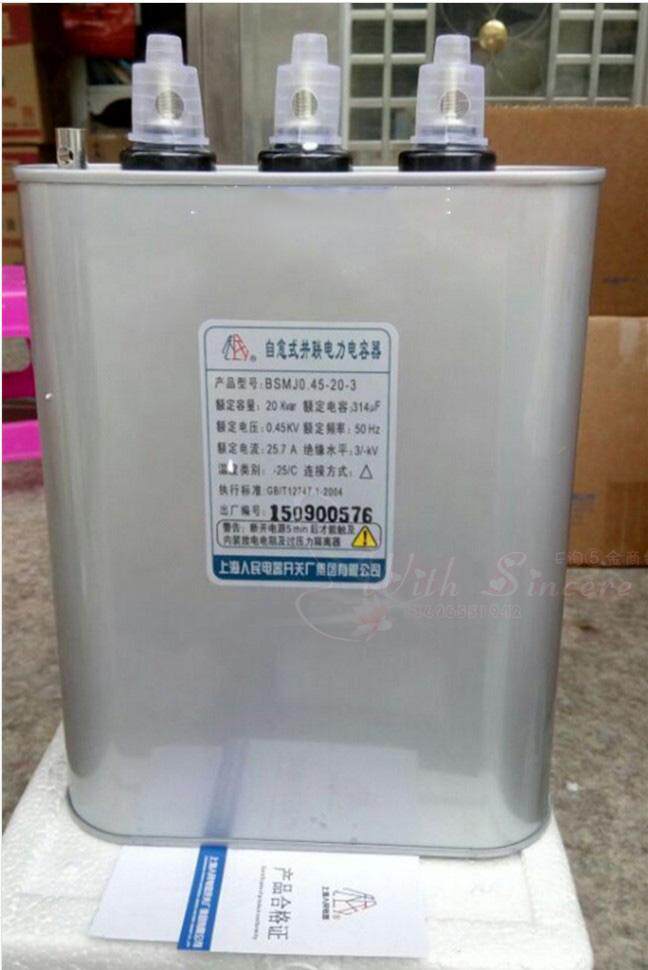

Шанхайский народный переключатель фабрика BSMJ0.45-20-3/самовосстанавливающий параллельный мощный конденсатор 450 В 20 квар
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Этот продукт используется для компенсации бессильной мощностью промышленной частотной энергетики системы промышленной частоты для улучшения факторов электроэнергии, улучшения качества питания и снижения потери линий.
Характеристика
Чрезвычайно низкое потребление
Поскольку полипропиленовая пленка с превосходными электрическими свойствами используется в качестве среды, а фактическая потеря ниже 0,1%, нагревание меньше, температура низкая, а срок службы - длинная.
Отличная функция поживания
Этот продукт обладает хорошим самооценкой, то есть иногда локальным поражением электрических ударов, вызванных перенапряжением, может автоматически восстанавливаться в первоначальном интактном состоянии в одно мгновение, что значительно улучшает способность продукта по борьбе с напряжением и надежности работы.
Внутреннее взрыв -защитное устройство
Когда конденсатор не удается, он может автоматически отключить источник питания, чтобы предотвратить взрыв и огонь, что делает его абсолютно безопасным и надежным.
Устойчивость к внутренним разряду
После отключения конденсатора полярное напряжение конденсатора может быть уменьшено до менее чем 50 В в течение 3 минут.
Меры предосторожности
1. Конденсатор должен быть установлен в местах, где неэросивные газы, без пыли, без механических вибраций и сушки.
2. Установка конденсаторов, расстояние между конденсатором должно составлять более 20 мм. При установке нескольких электрических контейнеров его следует оставить на расстоянии более 30 мм. Расстояние между конденсаторами выше 30 кВар должно быть превышает 50 мм до 50 мм. облегчить рассеяние тепла.
3. Проводка конденсатора должна использовать мягкую направляющую проволоку, а его поток защитников должен быть в 1,3 раза больше, чем номинальный ток конденсатора.
4. Затяните винты на клемме проводки кабеля, чтобы предотвратить подключение конденсатора генерировать тепло и повредить конденсатор.
5. Когда максимально допустимое напряжение или максимально допустимый ток конденсатора, защита от перенапряжения и предохранитель должны двигаться во времени для защиты, а конденсатор должен прекратить работать.
6. В проводящей части конденсатора, который отключил источник питания, хотя конденсатор был автоматически разряжен, ему все равно необходимо использовать контур коротко -соединенного электрического контейнера с изоляционным проводом, чтобы полностью освободить остаточную мощность.
7. Чтобы обеспечить безопасность, случай конденсатора должен быть заземлен.
8. В шкафу для конденсаторов с несколькими целями ограниченные меры потока должны быть установлены при сокращении листа. Обычно используемый метод состоит в том, чтобы установить ограниченное анти -силовое устройство для ограничения потока ниже 50LN или использования конденсатора для бросить специальный контактор.
9. Некоторое электрическое оборудование в сетке силовой сетки, такая как кремниевое исправление, дуговая печь, рудная тепловая печь, промежуточная частотная печь и т. Д., Принесет вред конденсатору. Во -первых, конденсатор нагревается, а потеря увеличивается.Производительность средней изоляции снизилась, что в конечном итоге привело к внутреннему разрыву.Резонансный ток, который может быть сформирован, приведет к тому, что большое количество конденсаторов от внутренней защиты от перегрузки для расплава или вызвать несчастные случаи на взрыве. Фильтровые конденсаторы следует использовать для использования специальных электрических антител, которые подавляют гармоники.
10. Ручное или автоматическое кастинг заключается в том, что группа конденсаторов должна быть неоднократно отбрасывать за короткий период времени.Время задержки составляет не менее 30 секунд, лучше всего быть более 60 секунд, так что у конденсатора достаточно времени разрядки.
11. Когда автоматический отлив разрезан, устройство автоматического компенсационного компенсации мощности следует отрегулировать между 0,95-0,96, а регулировка слишком высока, чтобы быть неблагоприятным для конденсатора.
12. При разрезе вручную следует настроить особого человека, и коэффициент мощности также корректируется между 0,95-0,96.Когда коэффициент мощности изменяется, должна быть сделана соответствующая корректировка. Сократите компенсацию конденсатора до коэффициента мощности 1 или 1, что сократит срок службы конденсатора.
13. Один год срока годности этого продукта, проблема качества, вызванная качеством энергетической сетки, несет ответственность за ответственность пользователя. Компания может предоставить клиентам технические консалтинговые и услуги бесплатно.
| Номинальное напряжение | 250VAC, 400VAC, 450VAC, 525VAC, 690VAC, 750VAC |
| Рейтинг | 1-50Kvar |
| Разница в емкости | 0-+10% |
| Поведение угла потери | Быть меньше 0,10% |
| Сопротивление напряжения | 1,75VN10S Polar Shell 3KVA10S |
| Изоляция | 5001 минуты в полярной раковине более 100 мΩ |
| Максимальное перенапряжение | 110% номинального напряжения |
| Максимум над током | 130% рейтингового течения |
| Автоматические электрические характеристики | После отключения мощности 1 минута оставшееся напряжение падает ниже 50 В |
Условия использования
Категория температуры: -25 ℃ ～+50 ℃
Человечество: менее 85%RH
Высота: ниже 2000 метров
Установлен в хорошем месте для сухой вентиляции, чтобы избежать коррозии газа и пыли, избегайте прямого солнечного света, дождя и эрозии снега.
Полуоболочная площадка должна быть выше 25 мм для облегчения рассеяния тепла. Когда температура высокая летом, следует принимать эффективные меры рассеивания тепла; подключаемые провода должны быть в состоянии противостоять конденсатору 1.3 дюйма и надежного соединения.
Если вы используете в среде с высоким гармоническим содержанием, пожалуйста, улучшите уровень напряжения конденсатора и электрокомпьютеры Harmonic Aspectiant.
Чтобы избежать перекрывающегося напряжения для уничтожения конденсатора, конденсатор должен быть полностью разряжен.
Конденсатор работает в номинальном напряжении и номинальное текущее состояние, которое сократит срок службы конденсатора.
Основные технические параметры
| Спецификация модели | Оценка напряжения KV | Названная емкость Kvar | Общая стоимость электроэнергии UF | Рейтинг ток а | |
| BSMJ0.4-3-3 | 0.4(50HZ) | 3 | 59 | 4.3 | |
| BSMJ0.4-5-3 | 5 | 99 | 7.2 | ||
| BSMJ0.4-7.5-3 | 7.5 | 149 | 10.8 | ||
| BSMJ0.4-8-3 | 8 | 158 | 11.5 | ||
| BSMJ0.4-10-3 | 10 | 198 | 14.4 | ||
| BSMJ0.4-12-3 | 12 | 238 | 17.3 | ||
| BSMJ0.4-14-3 | 14 | 278 | 20.2 | ||
| BSMJ0.4-15-3 | 15 | 298 | 21.7 | ||
| BSMJ0.4-16-3 | 16 | 318 | 23.0 | ||
| BSMJ0.4-18-3 | 18 | 358 | 26.0 | ||
| BSMJ0.4-20-3 | 20 | 398 | 28.9 | ||
| BSMJ0.4-25-3 | 25 | 498 | 36 | ||
| BSMJ0.4-30-3 | 30 | 597 | 43.3 | ||
| BSMJ0.4-40-3 | 40 | 796 | 57.7 | ||
| BSMJ0.4-50-3 | 50 | 995 | 72.2 |
| Спецификация модели | Оценка напряжения KV | Названная емкость Kvar | Общая стоимость электроэнергии UF | Рейтинг ток а | |
| BSMJ0.45-3-3 | 0.45(50HZ) | 3 | 47 | 3.8 | |
| BSMJ0.45-5-3 | 5 | 78 | 6.4 | ||
| BSMJ0.45-7.5-3 | 7.5 | 118 | 9.6 | ||
| BSMJ0.45-8-3 | 8 | 126 | 10.3 | ||
| BSMJ0.45-10-3 | 10 | 157 | 12.8 | ||
| BSMJ0.45-12-3 | 12 | 188 | 15.4 | ||
| BSMJ0.45-14-3 | 14 | 220 | 18 | ||
| BSMJ0.45-15-3 | 15 | 236 | 19.2 | ||
| BSMJ0.45-16-3 | 16 | 251 | 20.5 | ||
| BSMJ0.45-18-3 | 18 | 283 | 23 | ||

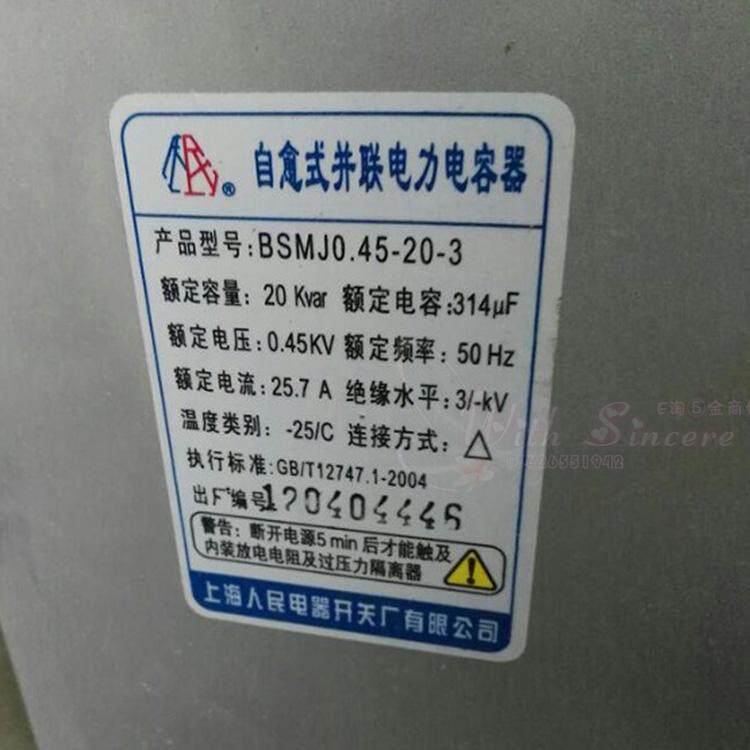

| BSMJ0.45-20-3 | 20 | 314 | 25.7 | ||
| BSMJ0.45-25-3 | 25 | 393 | 32 | ||
| BSMJ0.45-30-3 | 30 | 471 | 38.5 | ||
| BSMJ0.45-40-3 | 40 | 629 | 51.3 | ||
| BSMJ0.45-50-3 | 50 | 786 | 64.2 |
