RJ711 High -Precision Precision Low -Temperature Drift принимает образцы металлической резисторы фольги 1/4W 0,01% 250R 5PPM
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 1R 0.01% 5PPM
- 2R 3R 5R 0.01% 5PPM
- 10R 0.01% 5PPM
- 20R 0.01% 5PPM
- 50R 0.01% 5PPM
- 100R 0.01% 5PPM
- 200R 0.01% 5PPM
- 250R 0.01% 5PPM
- 500R 0.01% 5PPM
- 1K 0.01% 5PPM
- 10K 0.01% 5PPM
- 50K 0.01% 5PPM
- 100K 0.01% 5PPM
- Примите нестандартную настройку
| Цвет: | 1R 0.01% 5PPM, 2R 3R 5R 0.01% 5PPM, 10R 0.01% 5PPM, 20R 0.01% 5PPM, 50R 0.01% 5PPM, 100R 0.01% 5PPM, 200R 0.01% 5PPM, 250R 0.01% 5PPM, 500R 0.01% 5PPM, 1K 0.01% 5PPM, 10K 0.01% 5PPM, 50K 0.01% 5PPM, 100K 0.01% 5PPM, Примите нестандартную настройку |
Примите индивидуальное значение сопротивления 0,25 Вт 0,5 Вт 1 Вт

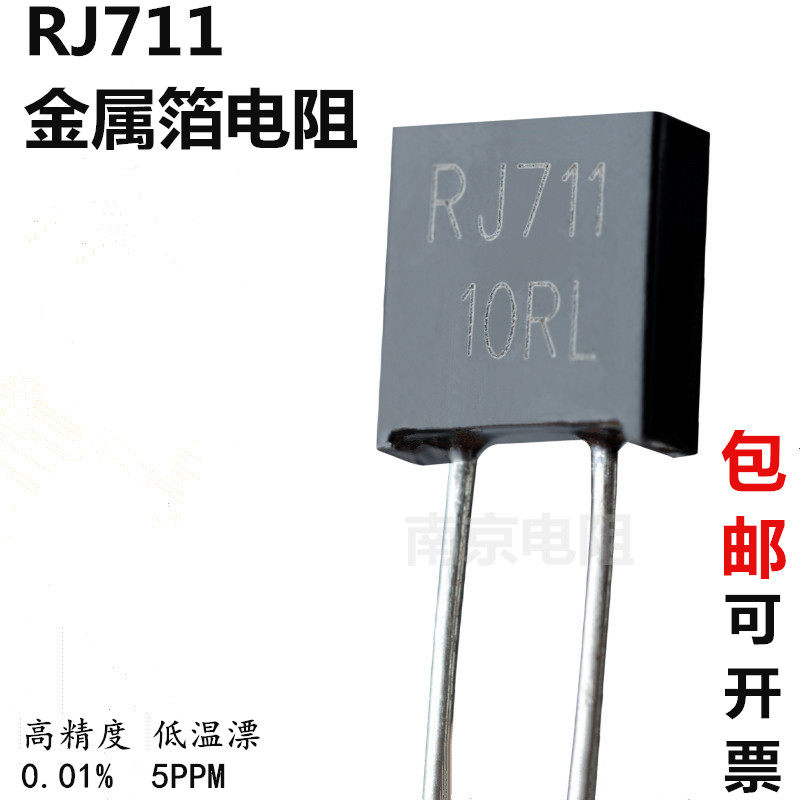

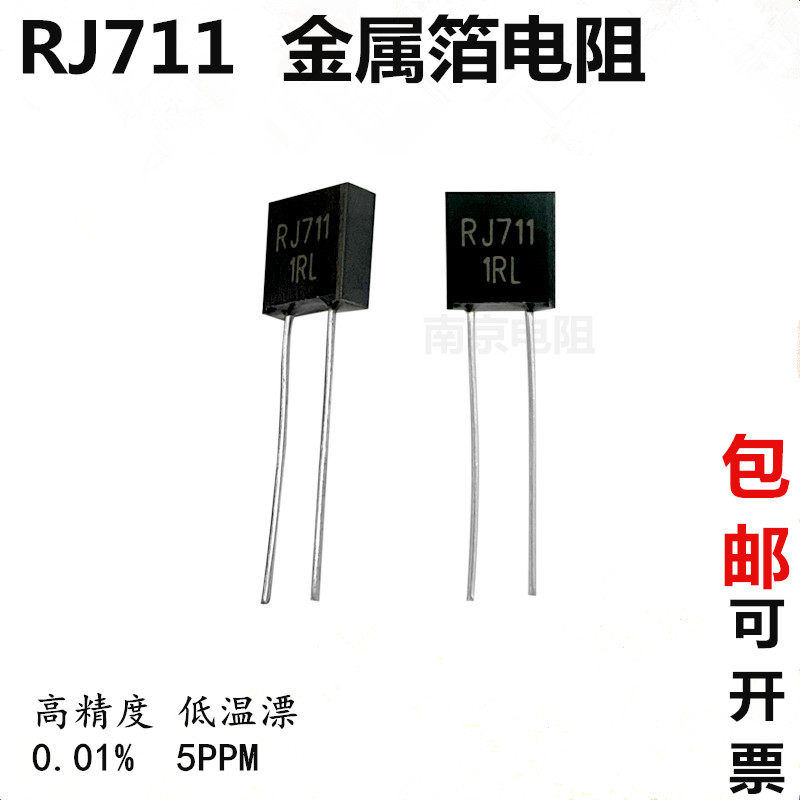

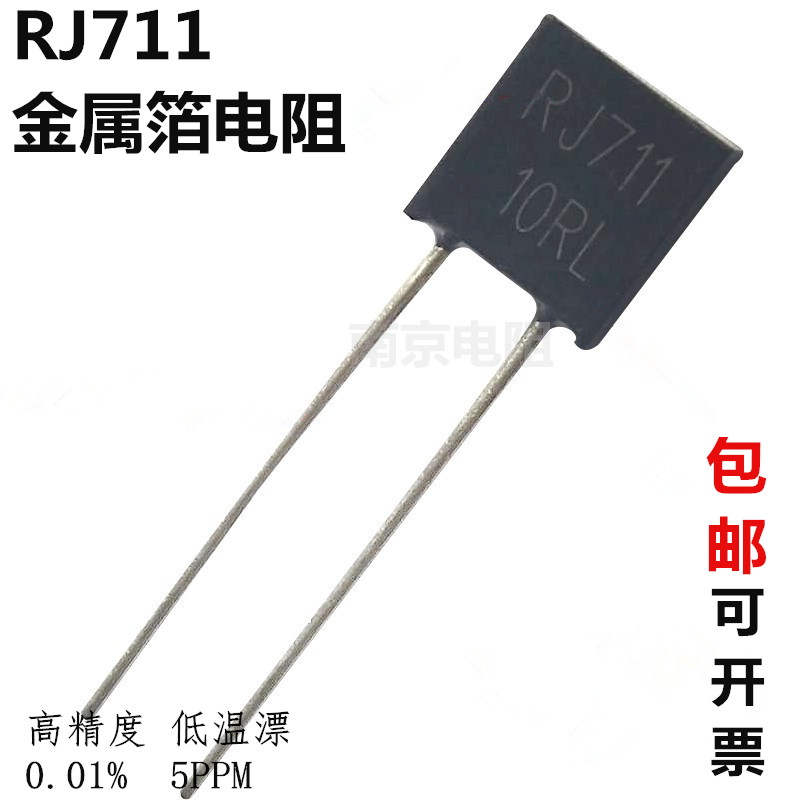

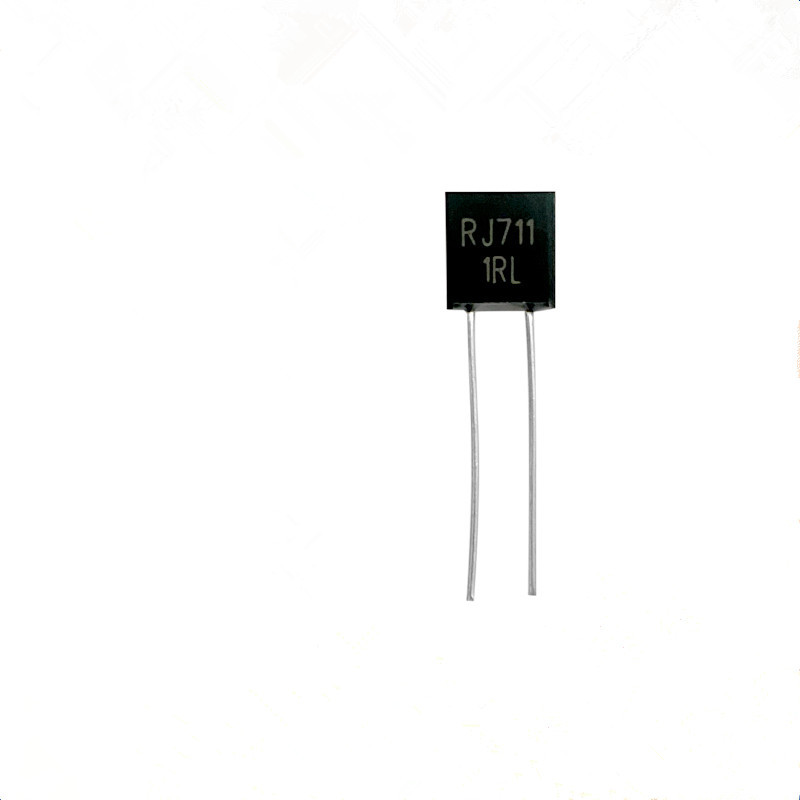

Высокая точность и высокая стабильность металлическая фольга RJ711 (RCK)
Описание продукта:
Этот продукт представляет собой новый тип резистора, производимого с использованием полупроводниковых процессов.Продукт имеет небольшой размер, высокая точность, малый коэффициент температуры, хорошую стабильность и высокую надежность.Он широко используется в национальной обороне и военной промышленности, инструментах, инструментах, управлении автоматизацией и точностью измерения с хорошими электрическими характеристиками.

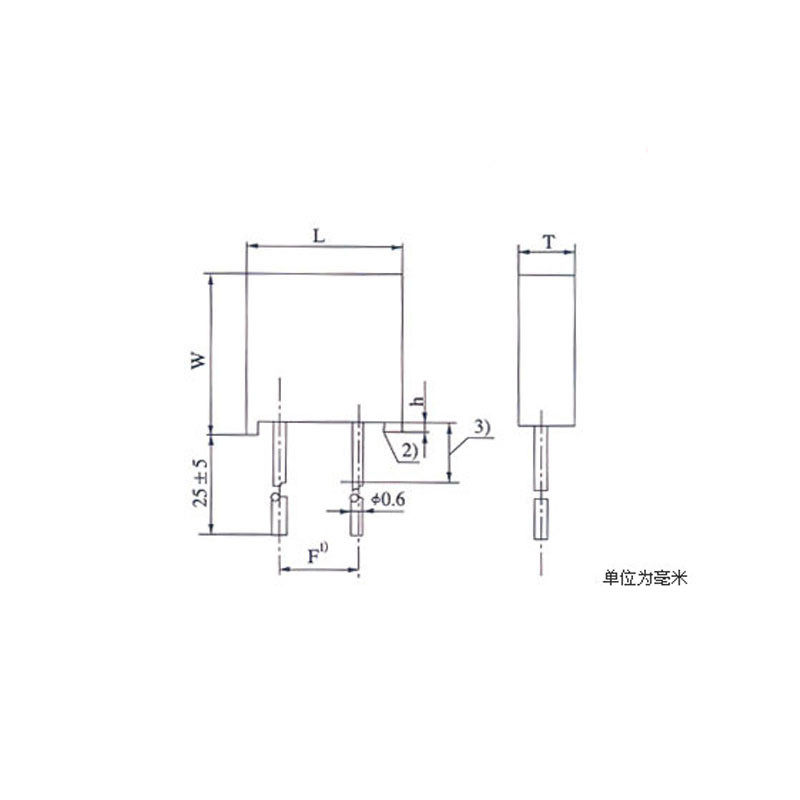

Габаритные размеры:
Спецификация | Номинальный размер | наименьший размер | Максимальный вес | ||||
L | W | T | F | h | (g) | ||
RJ711 | D | 7.7 | 8.0 | 3.0 | 3.9 | 0.3 | 0.6 |
E | 7.7 | 8.0 | 3.0 | 3.9 | 0.3 | 0.6 | |
02A | 7.7 | 8.0 | 3.0 | 3.9 | 0.3 | 0.6 | |
04 | 14.8 | 10.5 | 3.4 | 10.0 | 0.4 | 1.4 | |
05 | 22.4 | 10.5 | 3.4 | 16.2 | 0.4 | 2.0 | |
06 | 30.3 | 10.5 | 6.3 | 21.9 | 0 | 4.0 | |
Примечание: 1) Измерения должны быть выполнены в точке линии свинца, простирающейся из основного тела.
2) Стиль ног может быть необязательным.
3) Точка измерения значения сопротивления должна быть 12,7 для резисторов со значениями сопротивления, равных и больше 1 0 Ом±При 3,2 мм резисторы со значениями сопротивления менее 10 Ом должны быть 6,0±0,5 мм.
4) номинальная толерантность к F -±0,5 мм, другие±0,25.
Технические характеристики:
Основные технические параметры:
Спецификация | RJ711 ( RCK Полем | ||||||
Модель | D | E | 02A | 04 | 05 | 5B | 06 |
70℃Номинальное энергопотребление ( W) | 0.123 | 0.25 | 0.5 | 1.0 | 1.2 | 1.5 | 1.5 |
Диапазон значений сопротивления (ω) | 0.1-20K | 0.1-30K | 0.1-200K | 0.1-400K | 0.3-600K | 3-60K | 0.4-800K |
Допустимые значения разрешенные отклонения | S( ± 0,005 % )L( ± 0,01 % )P( ± 0,025 % )W( ± 0,05 % ) B (0,1 % % ) | ||||||

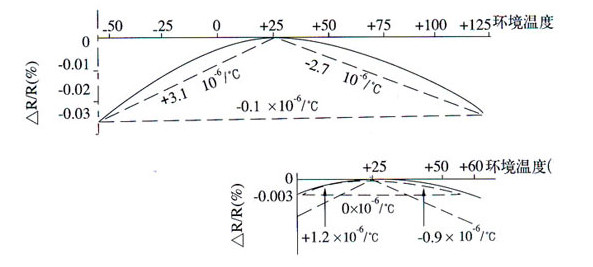

Характеристики температуры сопротивления | S( ± 5×10 -6 /℃) r ( ± 10×10 -6 /℃) | ||||||
Ограничное напряжение компонента ( V Полем | 200 | 250 | 300 | 350 | 500 | 500 | 650 |
(DC или AC допустимое значение) | |||||||
Напряжение изоляции ( V Полем | 280 | 350 | 450 | 500 | 700 | 700 | 920 |
(Пик DC или AC) | |||||||
Температура окружающей среды | -55 ℃ ----125 ℃ | ||||||
Чтобы улучшить стабильность резистора, рекомендуется снизить номинальное энергопотребление в соответствии с допустимым отклонением значения сопротивления, где:
±0,1 % -±Падение на 0,05 % до 3/4 исходного фиксированного энергопотребления
±0,025 %-±Падение на 0,01 % до 1/2 исходного фиксированного энергопотребления
±Падение на 0,005 % до 1/4 исходного фиксированного энергопотребления
а) При установке точных металлических фольгирующих резисторов, если необходимо сформировать и обработать концор для вывода, необходимо избежать напряжений, таких как тяга, давление и кручение на свинцовых проводах резистора (особенно его корней), чтобы повредить внутреннюю структуру и влиять на использование.
б) При сварочных резисторах обратите внимание, что мощность паяльного железа не должна превышать 25 Вт, а время сварки должно быть как можно более коротким, как правило, не превышать 5 с.
c) При выполнении «сопротивления постоянного тока» измерения высокопроизводительных металлических фольгих рекомендуется использовать не менее 71/2Бит и цифровая таблица измеряется методом четырехтоги для обеспечения точности измерения сопротивления.Температура окружающей среды 25 ℃±2 ℃.
D) Что касается использования снижения энергопотребления, чтобы улучшить стабильность резистора, рекомендуется снизить его номинальное энергопотребление в соответствии с допустимым отклонением значения сопротивления.
в:
±0,1 % один±0,05 % | 3/4 первоначального определенного энергопотребления исходного энергопотребления |
±0,025 % один±0,01 % | Падение до L / 2, которое первоначально определяется исходным энергопотреблением |
±0,005 % | Упасть до 1/4 исходного энергопотребления |
Пример заказа: RJ711-0,25W-1OOR±0.01%-±5ППМ-100 шт.
