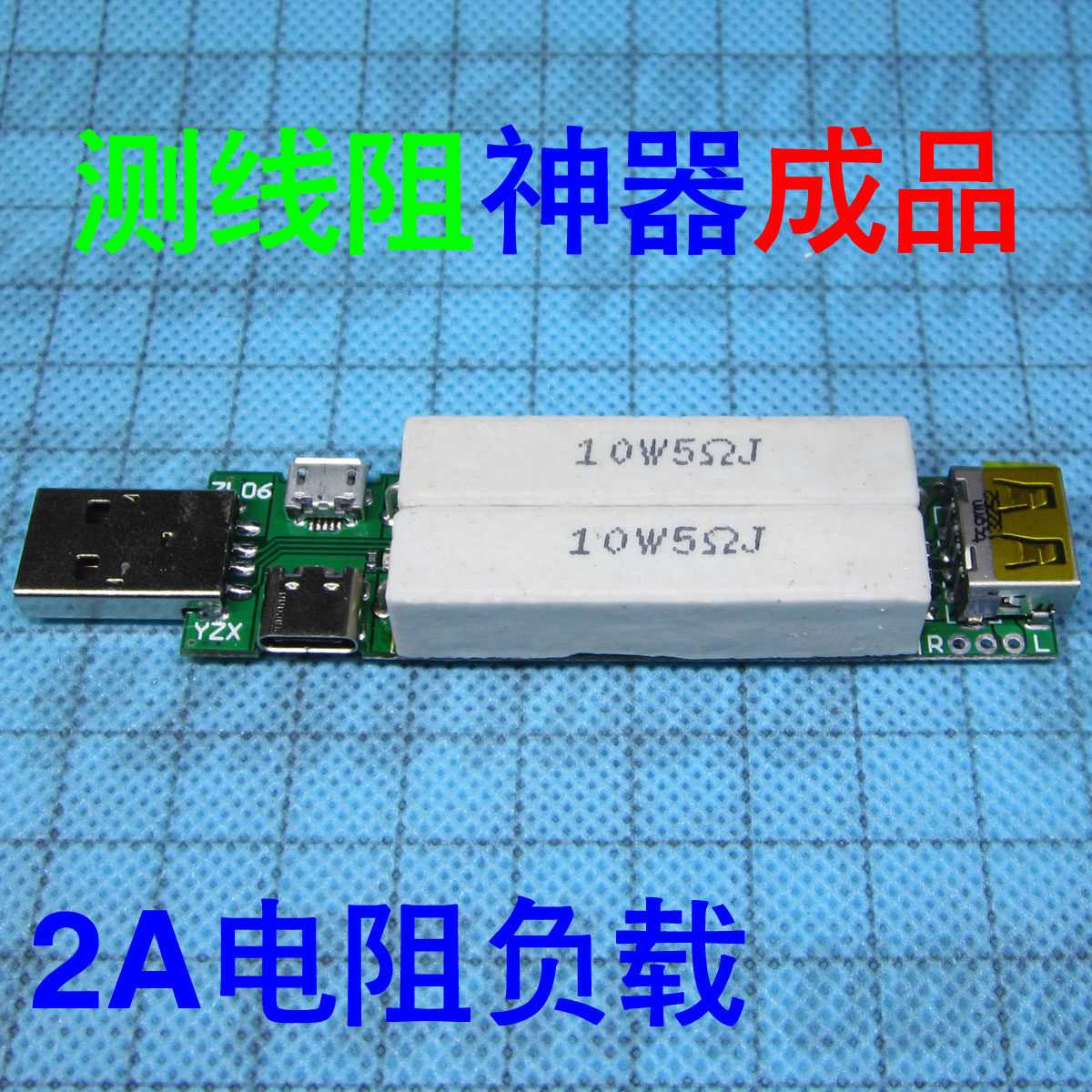

ZL06P 1A 2A сопротивление нагрузки нагрузки измерение проволоки зарядки проволоки кабель тип линии линии микрокабера Измерение сопротивления внутреннего сопротивления
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Вы должны сотрудничать с USB -таблицей, чтобы использовать его!ПересечениеПересечениеНажмите здесь, чтобы купить таблицу USB!ПересечениеПримечание. Старая версия прошивки USB Surface до сих пор не поддерживается на данный момент. Пожалуйста, перейдите на версию выше 3.30.
Запускается новая версия артефакта измерения провода, поддерживающая внутреннее сопротивление линии двойного типа C!

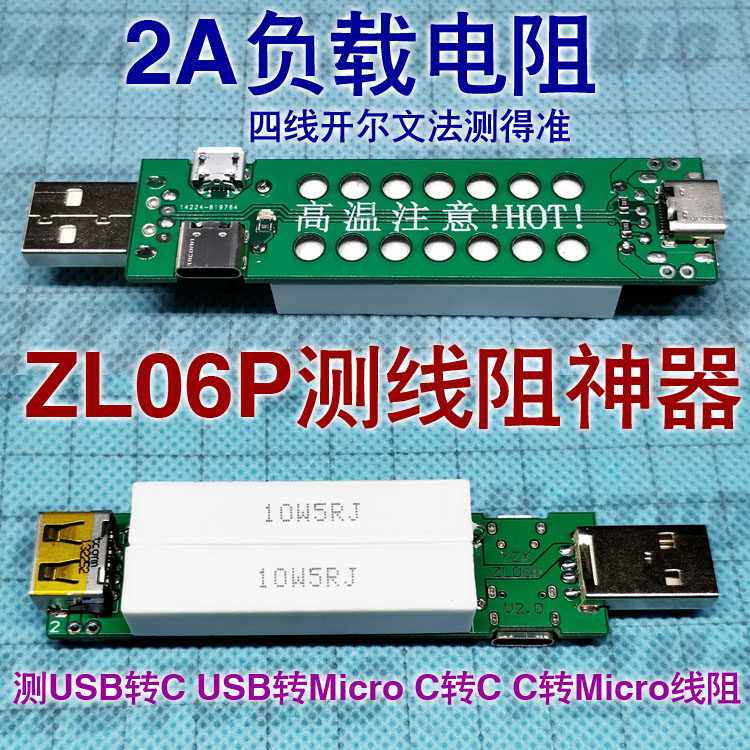

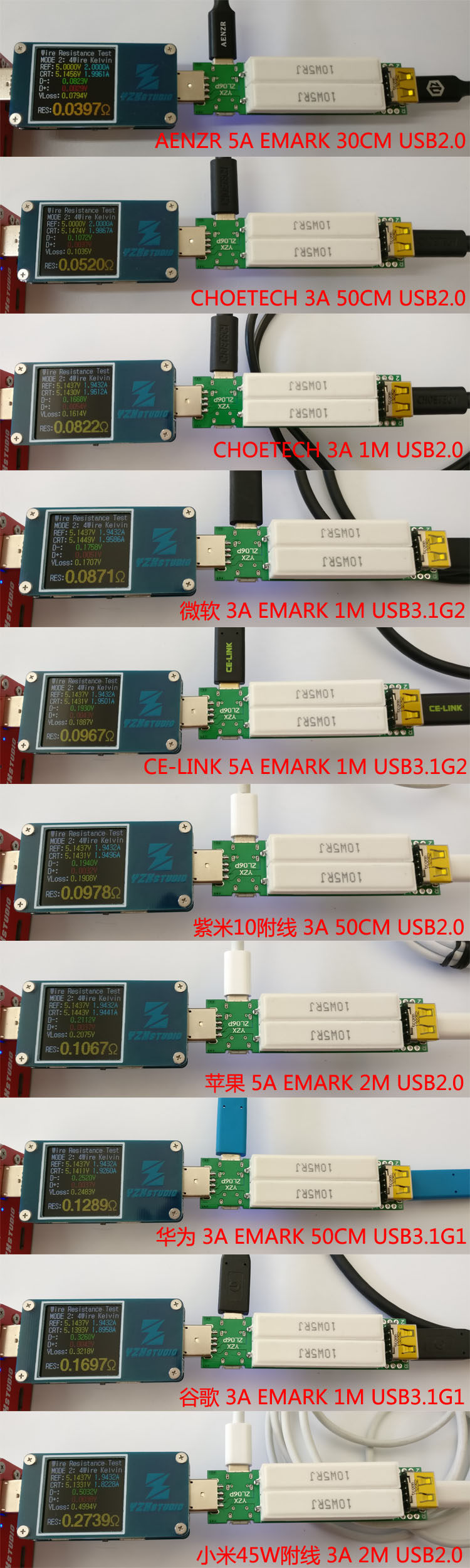

Новая версия артефакта измерения может быть использована для точной измерения внутреннего сопротивления следующих строк с помощью USB -таблицы: USB -C -Line, USB -Micro Line, C -C -C -C -Line, C к Micro Line.
Принцип теста:
Обычная поддельная серия нагрузки и линий
Проточный ток вызывает падение напряжения, и обнаружено обнаружение D+D USB-таблицы.
Программное обеспечение можно использовать для отображения сопротивления внешнего вида
Поскольку тестовый ток 1-2А является относительно большим
Так что точность все еще довольно высока
Преимущества: 4 -линейное сопротивление метода Кельвина, высокая точность; внутреннее сопротивление содержит общее внутреннее сопротивление и контактное сопротивление подключения к проверенной линии, что может лучше отражать фактическое использование; один шаг непосредственно измеряется без сложных настроек.
Оцените текущий метод, который может пройти провод: 0,35, за исключением измеренного сопротивления.Например, измеряются 0,1 евро, а 0,35 делят 0,1 = 3,5А.
Принцип: Как правило, мобильные телефоны могут получать входное напряжение около 4,7 В. Если выход равен 5,05 В, он составляет почти 0,35 В через напряжение провода к телефону.

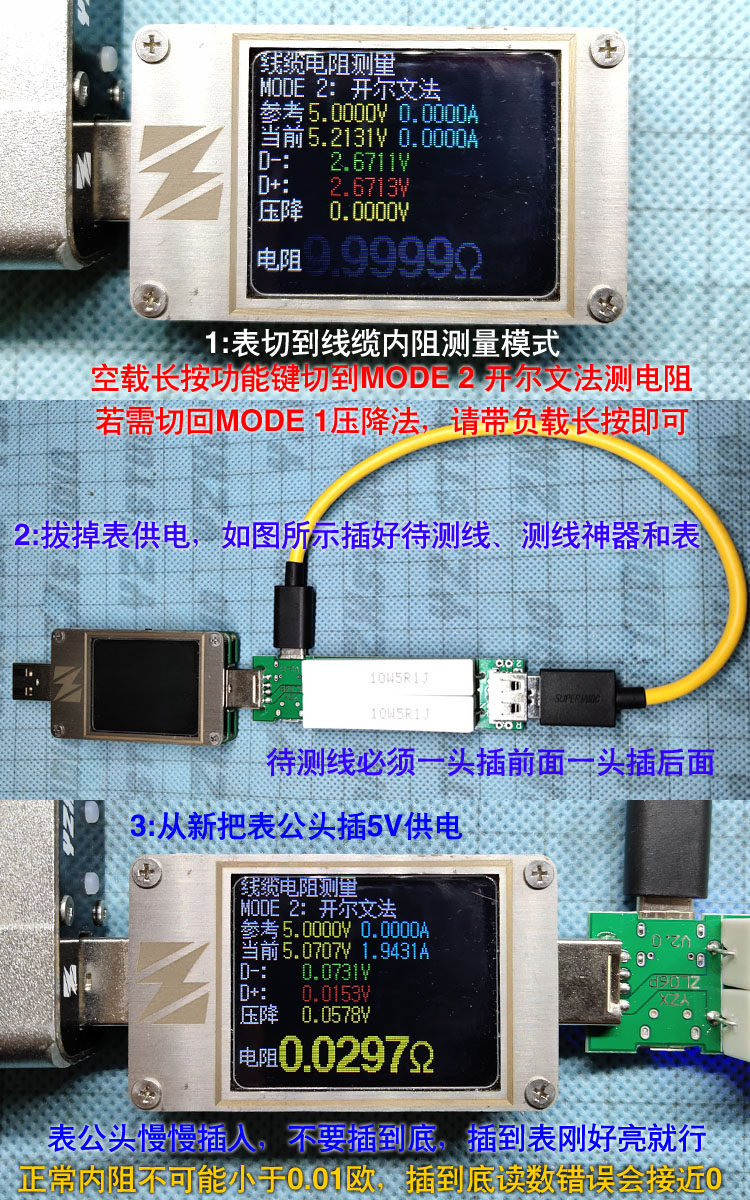

Примечание с проводкой: D+отрицательная выборка, D-соединение положительной выборки, переключение функций к сопротивлению линии,
Постройте тестер, а затем подключитесь к тестовой линии.
Последняя версия интерфейса сопротивления тестовой линии может быть переключена на режим2 и режим 4 -й строки Kealvin Line.
Четырехностный метод теста Кельвина:
Красный и черный ток зажима, соединяющий USB Mother Roth, положительный и отрицательный полюс, конечный датчик проверяет USB Mother Roth D-D+, обратите внимание на D-позитивную выборку.
Рекомендуется медленно вставить USB-таблицу, просто чтобы зажечь экран, но D+D-IS проверяется, когда он не был затронут.
Предотвратить D+D-с другими токами напряжения или короткие замыкания, чтобы вмешиваться в тест.
Рекомендуется рекомендовать линию испытательной линии линии линии USB-линии D+D-SUSPOD.
Используя его в течение долгого времени, будьте осторожны с высокой температурой!
