NTC Термистическая сопротивление отрицательное температурное коэффициент 5d-9/8d-13/10d-11/-7/20d-20d-20d-20d/47d-15

Цена: 8-28руб.    (¥0.35)
Артикул: 45105938797
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет

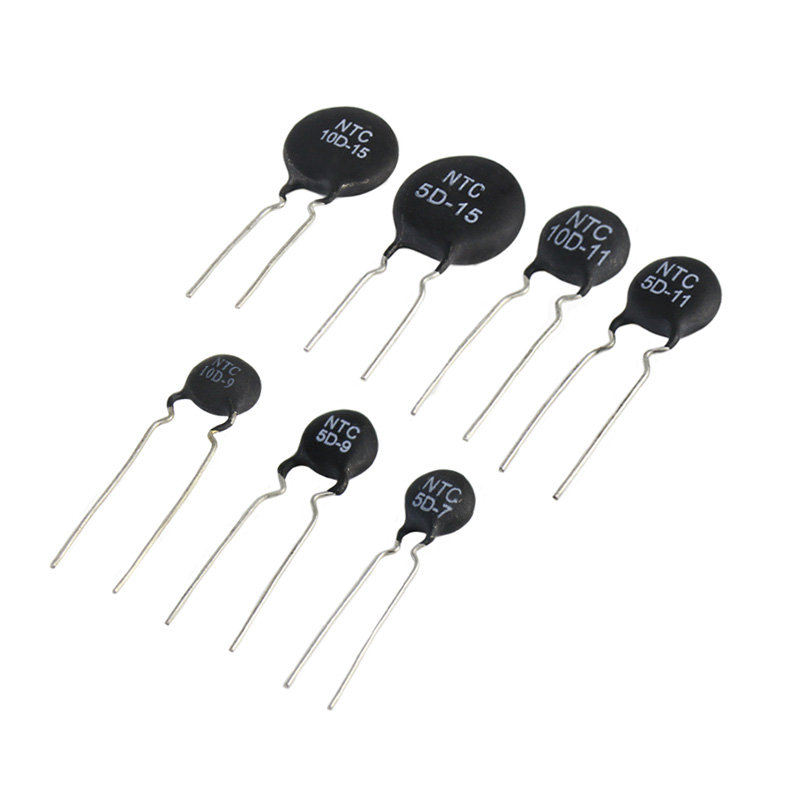

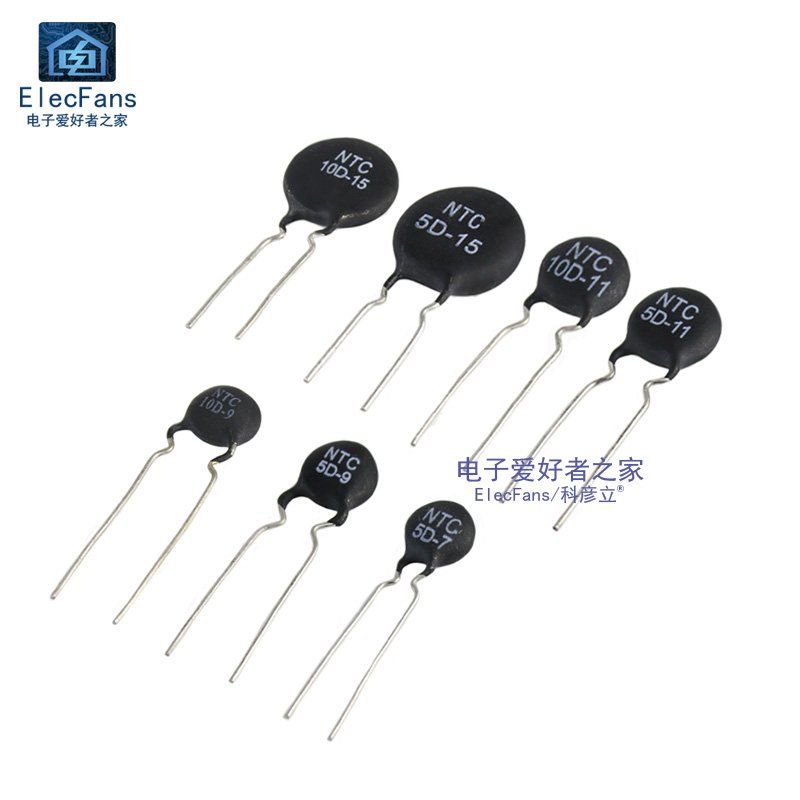

  • (10) MF72 5 Евро 5D-7 Диаметр 7 мм

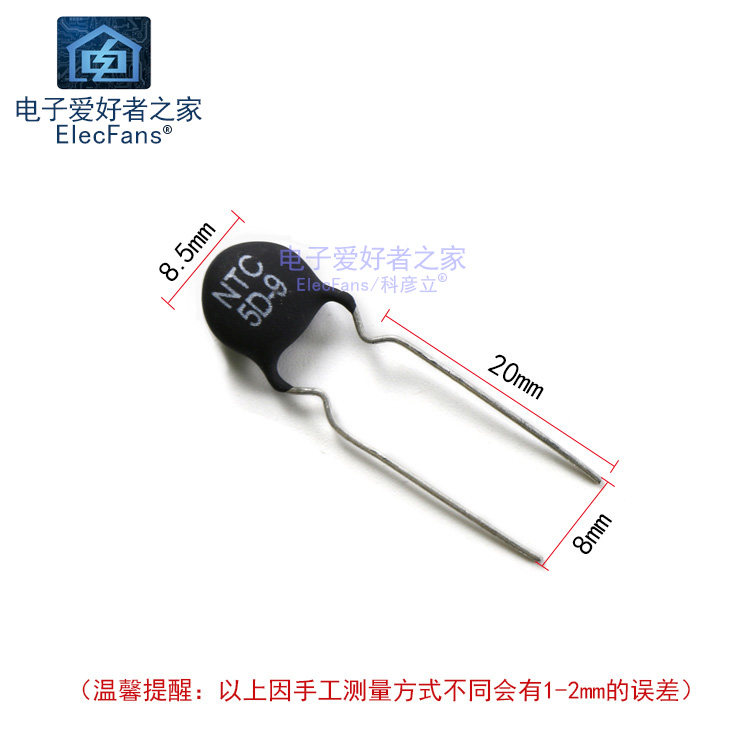

  • (10) MF72 5 Евро 5D-9 Диаметр 9 мм

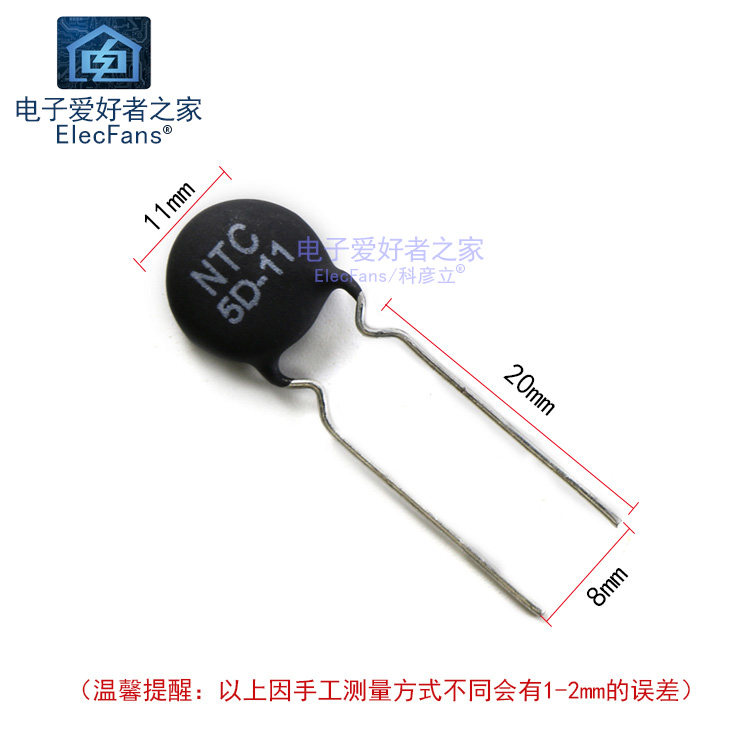

  • (5) MF72 5 Евро 5D-11 Диаметр 11 мм
  • (1) MF72 5 Евро 5D-15 Диаметр 15 мм
  • (10) MF72 10 Евро 10d-9 Диаметр 9 мм
  • (5) MF72 10 Евро 10d-11 Диаметр 11 мм

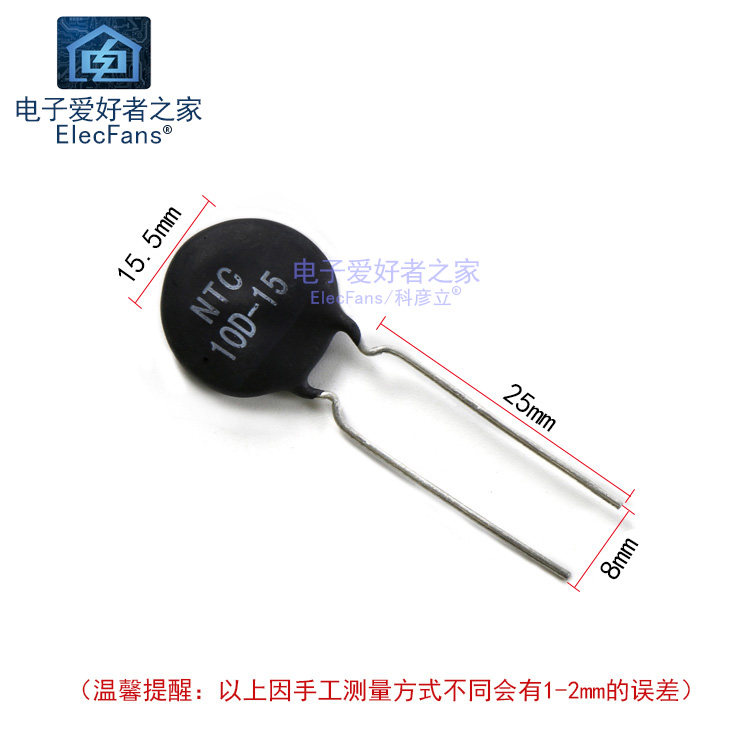

  • (1) MF72 10 евро 10d-15 Диаметр 15 мм
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: (10) MF72 5 Евро 5D-7 Диаметр 7 мм, (10) MF72 5 Евро 5D-9 Диаметр 9 мм, (5) MF72 5 Евро 5D-11 Диаметр 11 мм, (1) MF72 5 Евро 5D-15 Диаметр 15 мм, (10) MF72 10 Евро 10d-9 Диаметр 9 мм, (5) MF72 10 Евро 10d-11 Диаметр 11 мм, (1) MF72 10 евро 10d-15 Диаметр 15 мм

Популярная детская классификация
Электронный компонентИнструменты/аксессуарыДоска для разработки/модуль/комплектДругие электронные продукты
Чип/один чип -машинаЭлектрический паяльный железо/универсальный счетчик/сварная проволокаЭлектронный комплект DIYГалстук/ремешок
емкостьБатарея/батареяМодуль/совет по разработкеСамостоятельная сумка
сопротивлениеЗарядное устройство/адаптерМакетАппаратное/винт/медный столбец
диодРеле/трансформаторУниверсальная доска/пещерная доскаDing иглы/терминал/розетка
ТриодкнопкаМедная крышка/травлениеДвигатель/двигатель/двигатель двигателя
индуктивностьПроволока/тепловая трубкаЦифровая трубка/ЖК -экранФонд/страховая трубка

NTC Thermistor (модель: MF58) 5 % Точность B Значение: 3950



Документ данных: https://wenku.baidu.com/view/f83e0772964bcf84b9db.html

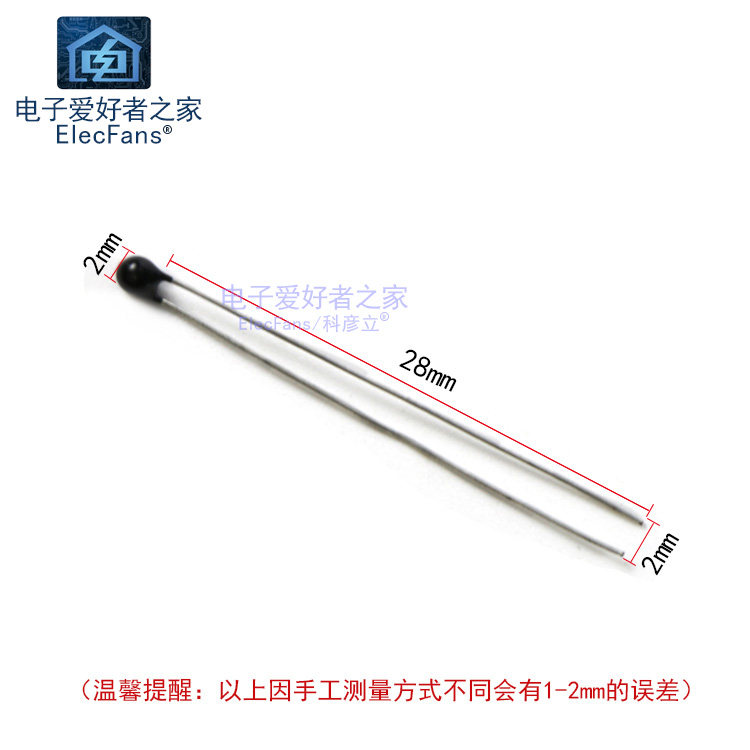

NTC Thermistor (модель: MF52AT) 5 % Точность B Значение B: 3950

1,Теория модели







MF

52

103

H

3950

F

A

NTC Термисторское сопротивление

Эпоксидная серия

сопротивление

Сопротивление

Значение B

B разница в значениях

B Категория стоимости

10KΩ

±5%

3950K

±1%

B25/50



2. Электрические характеристики



Серийный номер

проект

символ

Условия испытаний

Минимум

Нормальный

Максимум

единица

3-1.

25 ℃ Значение сопротивления

R25

Ta=25±0,05 ℃

PT≦ 0,1 МВт

9.9

10.0

10.1

kΩ

3-2.

Значение сопротивления 50 ° C

R50

Ta=50±0,05 ℃

PT≦ 0,1 МВт

/

4.0650

/

kΩ

3-3.

Значение B

B25/50

3436

3470

3504

K

3-4.

коэффициент диссипации

σ

Ta=25±0,5 ℃

2.0

/

/

mw/℃

3-5.

Постоянная времени

τ

Ta=25±0,5 ℃

/

/

15

sec

3-6.

Изоляционное сопротивление

/

500VDC

50

/

/

MΩ

3-7.

Диапазон рабочих температур

/

/

-55

/

+125

℃



3. Механический тест



проект

Технические требования

Условия и методы испытания

4-1. Свартоваемость

Свободный поток и проникновение конца сварки, площадь олова более 95%

После окончания терминала температура погружения составляет 230±В оловянной канавке 5 ° C поверхность олова составляет 2-2,5 мм от нижнего конца тела NTC, который длится 2±0.5S

(См. IEC60068-2-20 Тест TA/GB2423.28 Ta)

4-2. Сварная лихорадка

Нет видимого сексуального ущерба

ΔR/R25≤±2%

Конечная температура конца будет 260±В 5 ℃ оловянные канавки, 5 мм от нижней части олова от тела NTC длится 5±1S

(См. IEC60068-2-20 Тест TB/GB2423.28 Tb)

4-3. Покинуть конечную силу

Без потерь

ΔR/R25≤2%

Тест UA: Rally 5n, последние 10 с;

 (См. IEC60068-2-21 / GB2423.29 U тест)



4. Тест на надежность



Серийный номер

проект

Технические требования

Условия и методы испытания

5-1.

Высокая температура

ΔR/R25≤±2%

125±5 ° C, питание 1000±24 часа, dc0.2ma

(Обратитесь к IEC60068-2-2/GB2423.2 тест)

5-2.

Тест низкой температуры

ΔR/R25≤±2%

-55±5 ° C, питание 1000±24 часа, dc0.2ma

(См. IEC60068-2-1/GB2423.1 тест)

5-3.

Тест на влажность

ΔR/R25≤±2%

40±2 ℃ -95%среда RH расположена 100 100±24h

(См. IEC60068-2-3/GB2423.3 Тест)

5-4.

Тест температуры, горячего и холодного цикла

ΔR/R25≤±2%

–55 ℃×30min→80℃×5min→125 ℃×30min→80℃×5 минут, повторяется 5 раз

(См. IEC60068-2-14/GB2423.22 Тест)

5. Меры предосторожности

Нарежьте лидерство продукта до требуемой длины и обратите внимание на минимальную длину 5 мм.
