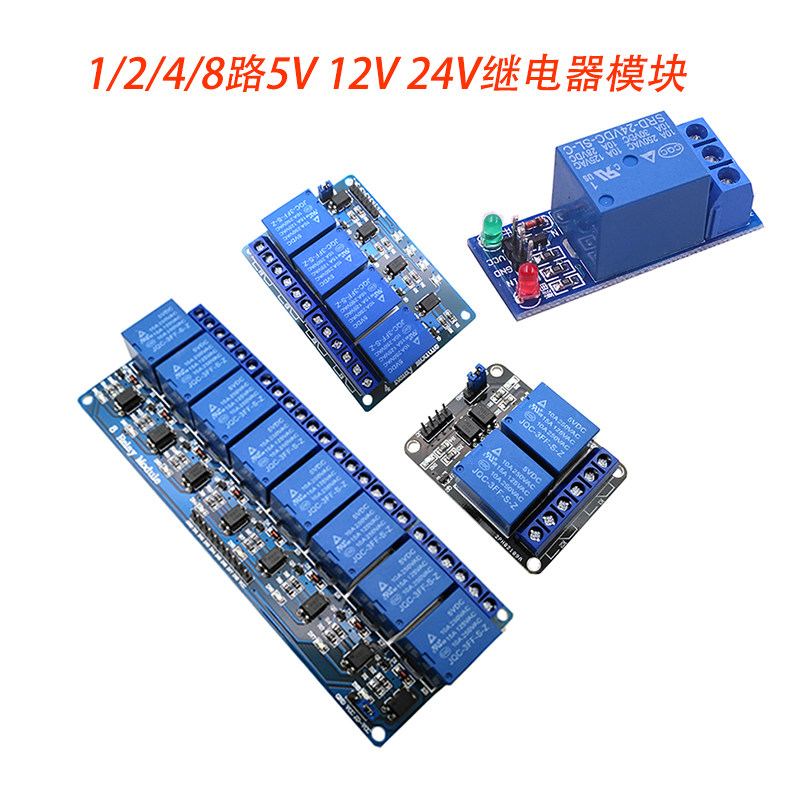

Ретранслятор, модуль, плата разработки, 5v, 12v, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 1 Дорога 5V
- 1 -я дорога 12V
- 1 Дорога 24 В.
- 2 Дорога 5V
- 2 Дорога 12V
- 2 Дорога 24 В
- 4 Дорога 5V
- 4 Дорога 12V
- 4 Дорога 24 В
- 6 Дорога 5V
- 6 Дорога 12V
- 6 Дорога 24 В
- 8 Дорога 5V
- 8 Дорога 12 В
- 8 Дорога 24 В
| Цвет: | 1 Дорога 5V, 1 -я дорога 12V, 1 Дорога 24 В., 2 Дорога 5V, 2 Дорога 12V, 2 Дорога 24 В, 4 Дорога 5V, 4 Дорога 12V, 4 Дорога 24 В, 6 Дорога 5V, 6 Дорога 12V, 6 Дорога 24 В, 8 Дорога 5V, 8 Дорога 12 В, 8 Дорога 24 В |
Выбор нескольких спецификаций

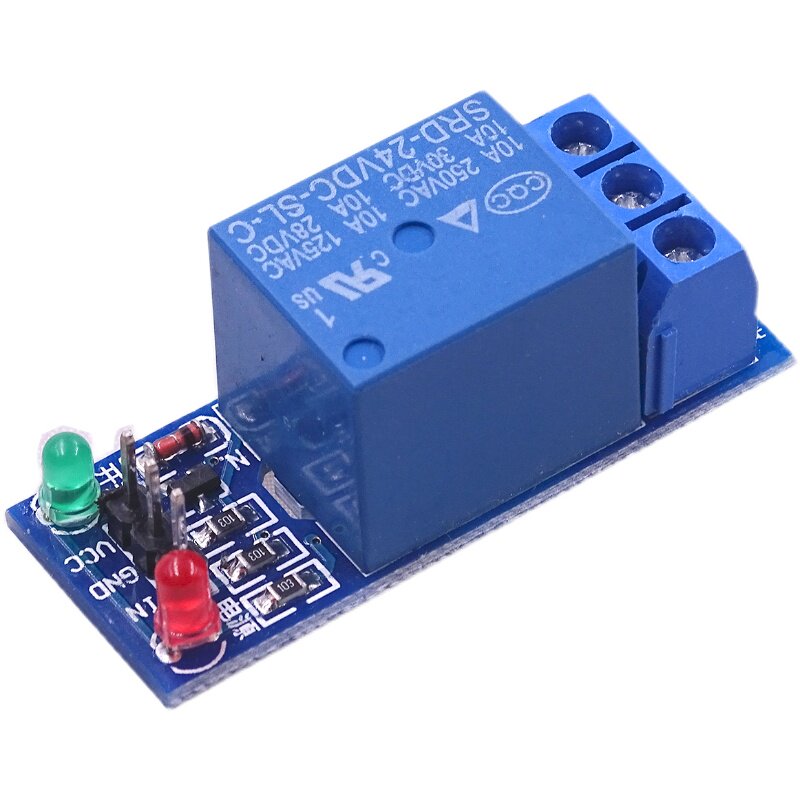

Описание продукта:
1. Этот модуль соответствует международным стандартам безопасности, и в области управления есть слот изоляции и зоны нагрузки;
2. Используйте подлинную реле;
3. С инструкциями по мощности и реле, поглощение яркое, а разъединение не является ярким;
4. Когда входной конец сигнала имеет сигнал, общедоступный конец и обычный старт будут включены;
5. Его можно использовать в качестве одноразового модуля разработки микрокомпьютера, который можно использовать в качестве управления устройством;
6. Управляйте сигналами постоянного тока или переменного тока, вы можете управлять нагрузкой переменного тока 220 В;
7. Существует частое отверстие и один постоянный закрытый контакт;
8. Синий терминал KF301 более удобен.
Электрические параметры:
Версия напряжения Крыжительный ток Рабочий ток Триггерное напряжение Power -power
5V12V24V 5.5mA 42mA 0-4V 3mA
Для описания высоких уровней и триггеров низкого уровня, пожалуйста, посмотрите на друзей, которые не понимают:
Высокий триггер относится к методу триггера напряжения между входной терминалом сигнала и заземлением. Его можно понять как способ запустить входной клемм сигнала и короткий полюсный полюсный цикл VCC;
Низкоуровневый триггер относится к методу триггера напряжения между входной клеммой сигнала и заземлением. Его можно понять как способ входной клеммы сигнала и триггер с отрицательным замыканием GND.
1 метод проводки модуля PoliteCommunications
2 -пути параметры модуля:
1. Размер: 50,6 мм (длинный)*38,8 мм (ширина)*19,3 мм (высокая)
2. Вес: 30 г
3. PCB Цвет: черный
4. Вокруг платы есть 4 фиксированных отверстия для винтов диаметром 3,1 мм, что удобно для установки и фиксации
5. Используйте высококачественную эстафету, одноразовый двойной бросок.Публичный конец, частый старт и один часто закрывается
6. Оптическая изоляция, хорошая антиинтерференция
7. Поглощение низкого уровня и высвобождение высокого уровня.Индикатор состояния загорается при вдыхании, и индикатор состояния разрушается при выпуске
8.VCC - это системный источник питания, JD_VCC является источником питания реле.Отправить реле 5 В по умолчанию, подключите крышку прыжка
9. Максимальный выход: DC 30V/10A, AC 250V/10A
Адрес загрузки информации (копирование в браузер и откройте его):
Http: // пластинка.&uk=3658464780

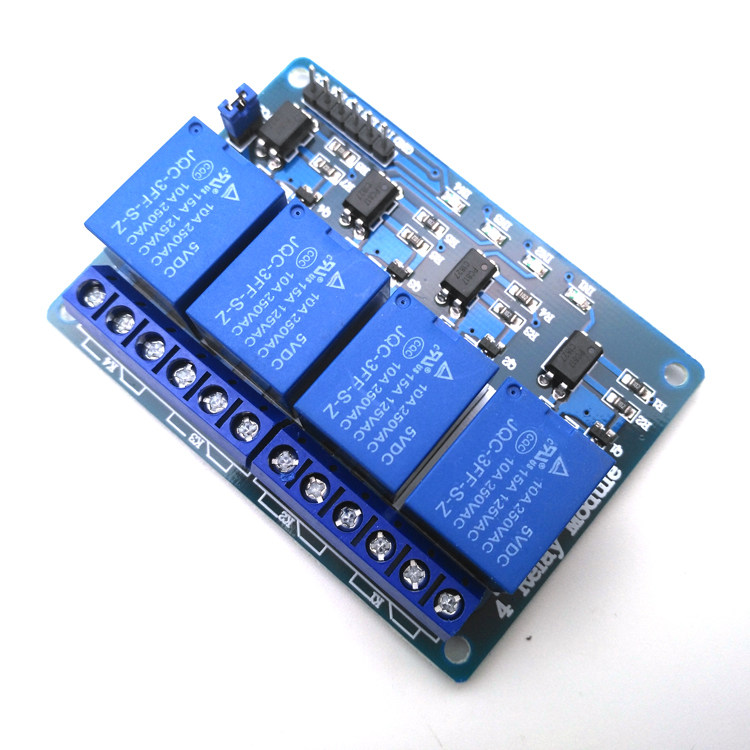

Параметры модуля:
1. Размер: 75 мм (длинный)*55 мм (ширина)*19,3 мм (высота)
2. Вес: 61G
3. PCB Color: Blue
4. Вокруг платы есть 4 фиксированных отверстия для винтов диаметром 3,1 мм, что удобно для установки и фиксации
5. Высококачественные реле выбираются из реле, двойные двойные броски.Публичный конец, частый старт и один часто закрывается
6. Оптическая изоляция, хорошая антиинтерференция
7. Поглощение низкого уровня и высвобождение высокого уровня.Индикатор состояния загорается при вдыхании, и индикатор состояния разрушается при выпуске
8.VCC - это системный источник питания, JD_VCC является источником питания реле.Отправить реле 5 В по умолчанию, подключите крышку прыжка
9. Максимальный выход: DC 30V/10A, AC 250V/10A
Описание проводки:
VCC: Системная мощность положительный полюс
GND: Системная мощность отрицательный электрод
In1-in4: порт управления реле
Список доставки:
4 Бандинг Опторог -Модуль перепечатки (антистатическая упаковка)
Адрес загрузки информации (копирование в браузер и откройте его):
Http: // пластинка.&uk=3658464780
Параметры модуля:
1. Размер: 138 мм (длинный)*56 мм (ширина)*19,3 мм (высокий)
2. Вес: 121G
3. PCB Color: Blue
4. Вокруг платы есть 4 фиксированных отверстия для винтов диаметром 3,1 мм, что удобно для установки и фиксации
5. Используйте высококачественную эстафету, одноразовый двойной бросок.Публичный конец, частый старт и один часто закрывается
6. Оптическая изоляция, хорошая антиинтерференция
7. Поглощение низкого уровня и высвобождение высокого уровня.Индикатор состояния загорается при вдыхании, и индикатор состояния разрушается при выпуске
8.VCC - это системный источник питания, JD_VCC является источником питания реле.Отправить реле 5 В по умолчанию, подключите крышку прыжка
9. Максимальный выход: DC 30V/10A, AC 250V/10A
Описание проводки:
VCC: Системная мощность положительный полюс
GND: Системная мощность отрицательный электрод
In1-in8: порт управления эстафетом
Список доставки:
8 -Route с модулем реле OptoCoupler (антистатическая упаковка)
