5 В ESP8266 управление чипом одно/двойной модуль реле WiFi модуль WiFi
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

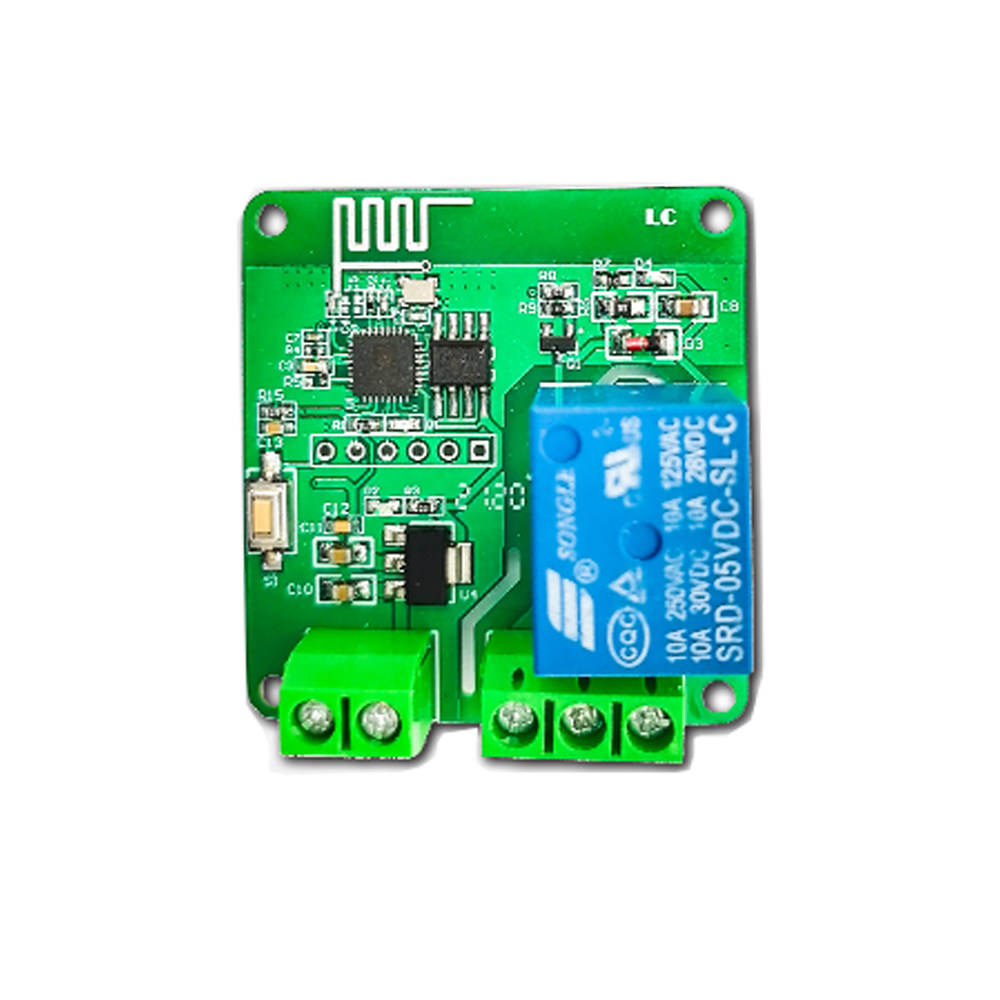

- Одиночный модуль реле Wi -Fi
- Модуль двойной дороги Wi -Fi
| Цвет: | Одиночный модуль реле Wi -Fi, Модуль двойной дороги Wi -Fi |

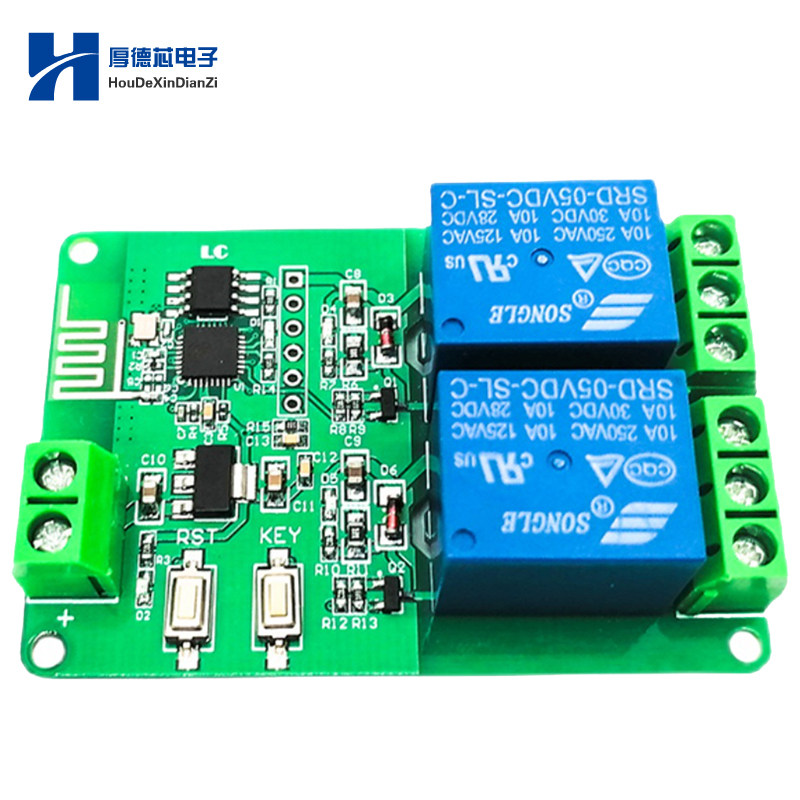

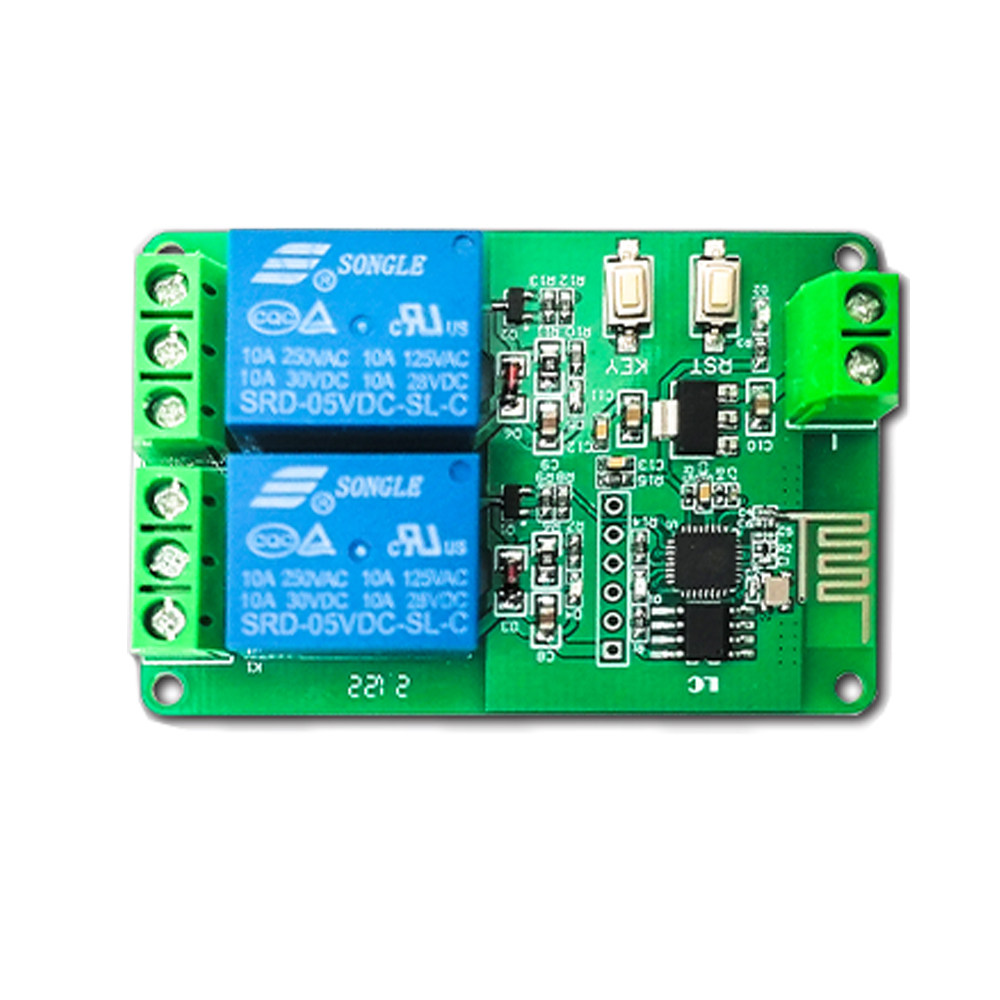

5V ESP8266Двойная дорогаWIFIРетрансляционный модульИспользоватьESP8266чип, Вы можете использовать свой мобильный телефон с помощью простого процесса конфигурацииAPPВ местной сети2Беспроводное управление Lu Ji Electric.
2. Функциональные характеристики
1, ТарелкаESP8266чипПредметы
2, Модуль2Режим работы:
модель1: Телефон напрямую оснащенESP8266чипначальство;
модель2: Мобильный телефон и мобильный телефонESP8266чипЭто также переносится на маршрутизаторе одновременно;
3, Расстояние передачи:
(1)В открытой среде мобильный телефон оснащенESP8266чипМаксимальное расстояние стабильной передачи в прошлый раз100mПредметы
(2)когдаESP8266чипРасстояние передачи зависит от сигнала маршрутизатора, когда он оснащен мобильным телефоном одновременно на маршрутизаторе.
4,использоватьSmartconfigТехнология в мобильных телефонахAPPВы можете завершить его справаESP8266чипКонфигурация учетной записи и пароля, настроенный номер учетной записи и пароль имеют функцию памяти с питанием;
5,Тарелка5V,10A/250V AC 10A/30V DCРеле, постоянно сосать1010000 раз, с защитой диодной диареи, короткое время отклика;
6, Выберите индикатор в режиме пластины;
7, БронироватьESP8266чипПрограмма загружать интерфейс.
три,Аппаратное введение и объяснение

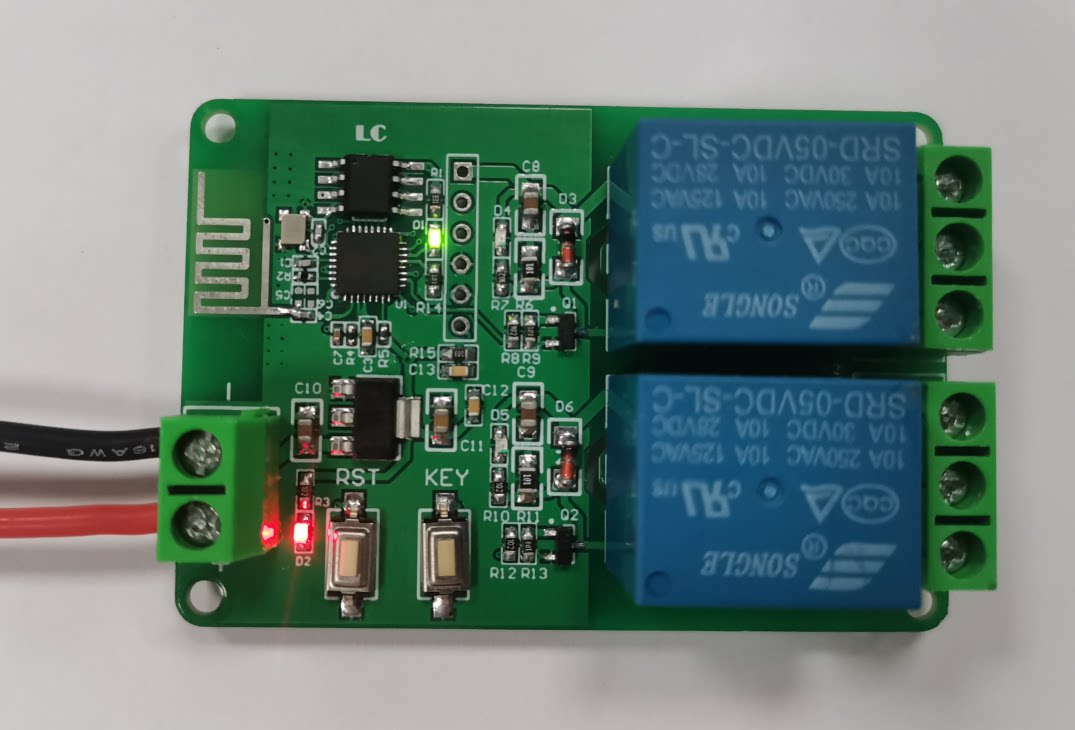

Размер доски:42.8*62.4mm
масса:30g
Описание функции тарелки:

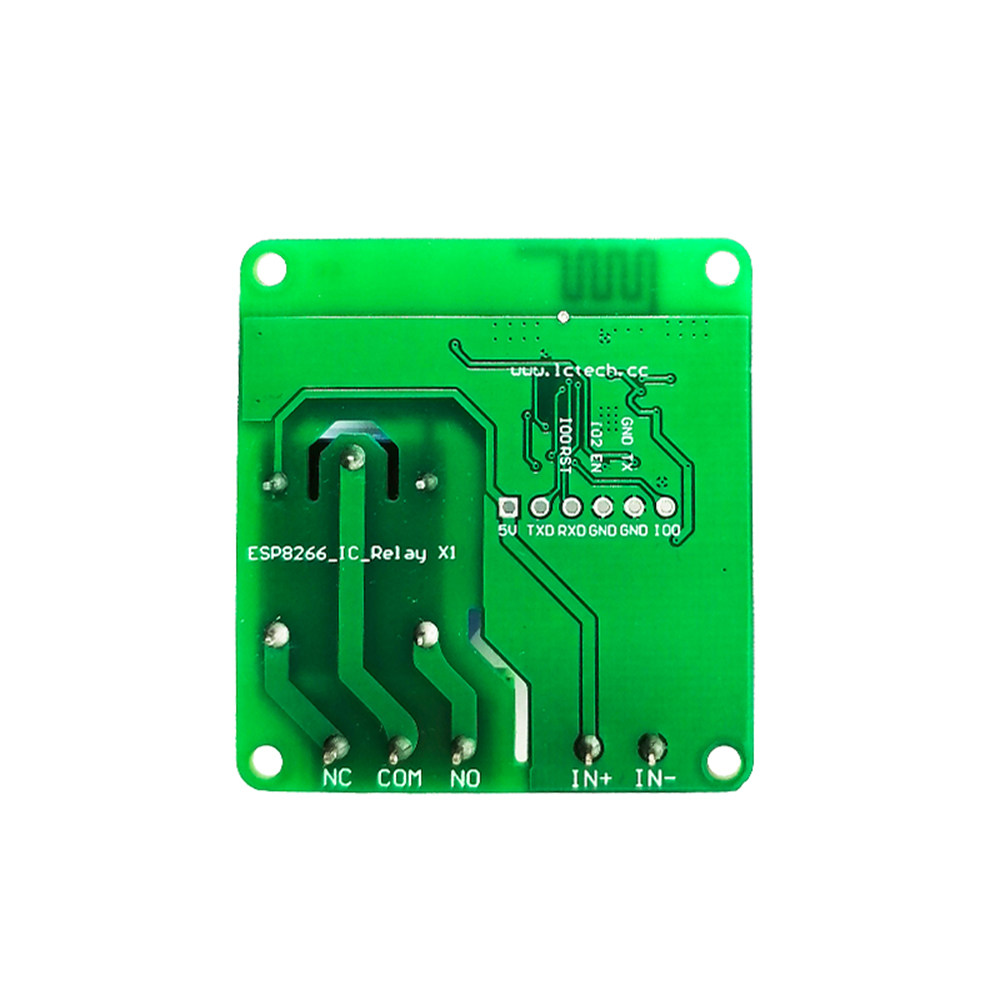

1, ВведениеIN+,IN-:5Vвходная мощность;
5V,TX,RX,GND,IO0: Программа загрузка интерфейса;
кнопкаS1:собакаПереключатель режима,Нажимать2SОчистить пароль
кнопкаS2:Кнопка сброса
LED D4иD5(Красный свет): реле рабочего индикатора, зажигайте, когда он включен
LED D2(красный свет):Индикатор мощности
LED D1(Зеленый свет): индикатор режима, описанный следующим образом:
(1)Когда он потушенКак образецПредметы
(2)1Sвспышкаодин разПредставители времени, ожидающие мобильных телефоновAPPдляESP8266модульКонфигурацияWIFIУчетная запись и пароль;
(3)Когда Chang Liang представляет собой успех и создание мобильных телефоновTCPсоединять.

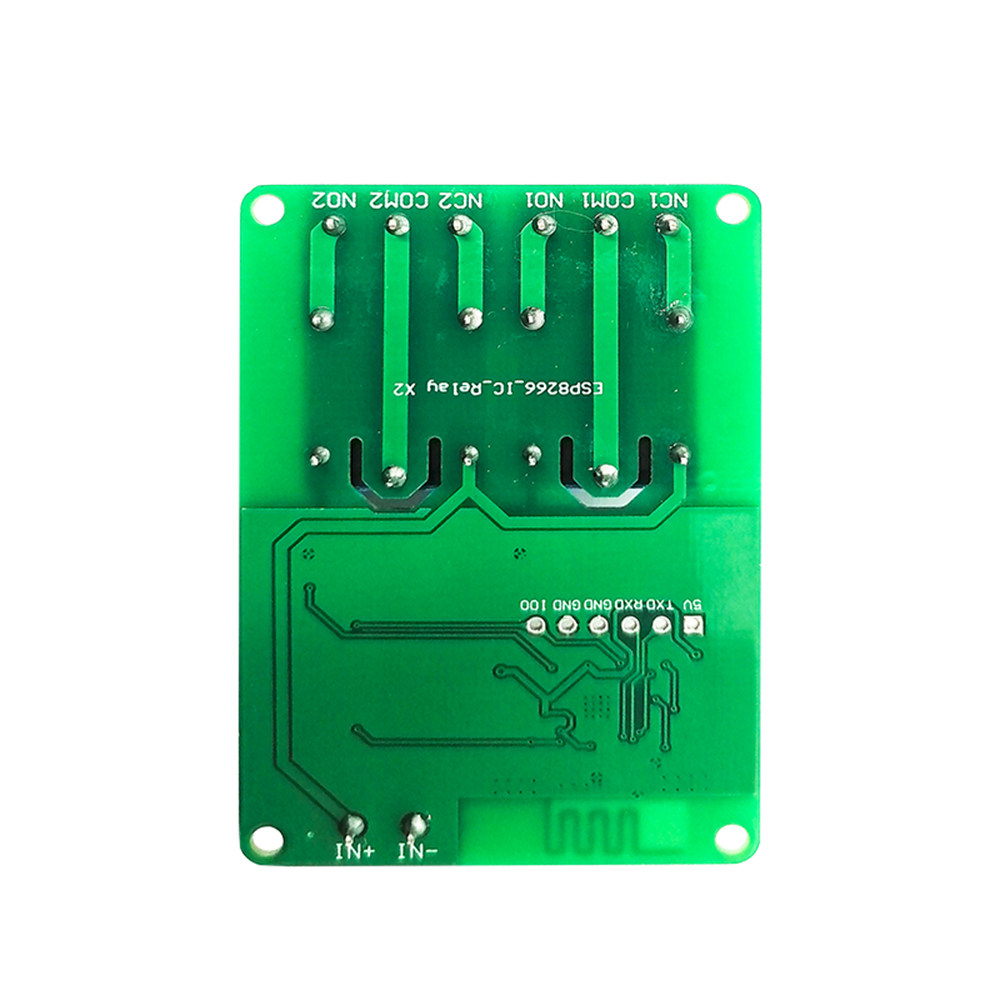

COM1: Public end;
NC1: Обычно закрыто, до того, как реле вдыхается, иCOM1Короткое соединение, приостановленное после всасывания;
NO1: Частые старта, реле сосать переднюю подвеску после поглощенияCOM1Короткий.
COM2: Public end;
NC2: Обычно закрыто, до того, как реле вдыхается, иCOM2Короткое соединение, приостановленное после всасывания;
NO2: Частые старта, реле сосать переднюю подвеску после поглощенияCOM2Короткий.
Инструкции по управлению ретрансляцией (шестнадцать впускных отверстийhexформа):
Откройте первую эстафету:A0 01 01 A2
Выключите эстафету первого пути:A0 01 00 A1
Откройте второй путь эстафеты:A0 02 01 A3
Выключите второй путь эстафеты:A0 02 00 A2
2Подготовьте следующее программное обеспечение для инструментов перед использованием:
(1)5V/1AАдаптер питания, положительный и отрицательный электрод источника питания получает модуль соответственноIN+иIN-Предметы
(2)Телефон на АндроидеконецУстановитьAPP"Esptouch_demo"Используется для первого использованияРабочий режим2СвоевременноESP-01Конфигурация модуляWIFIУчетная запись и пароль;

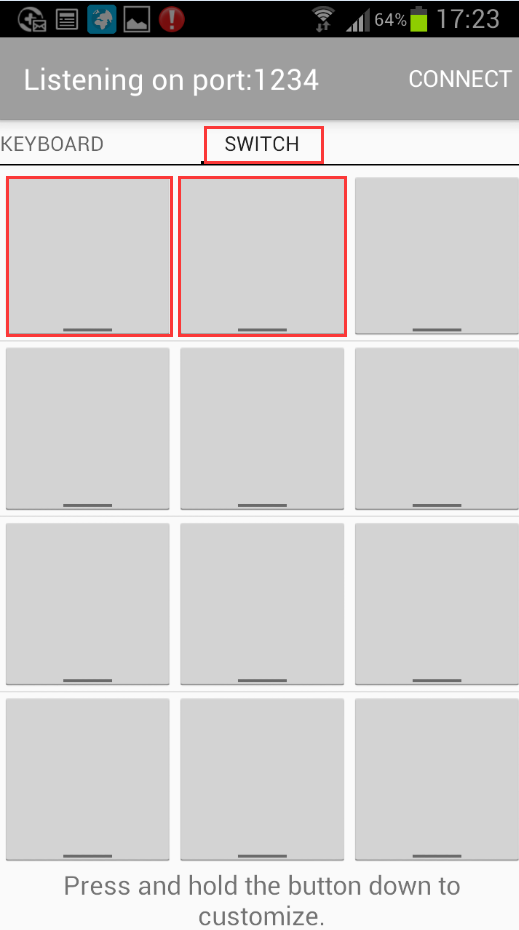

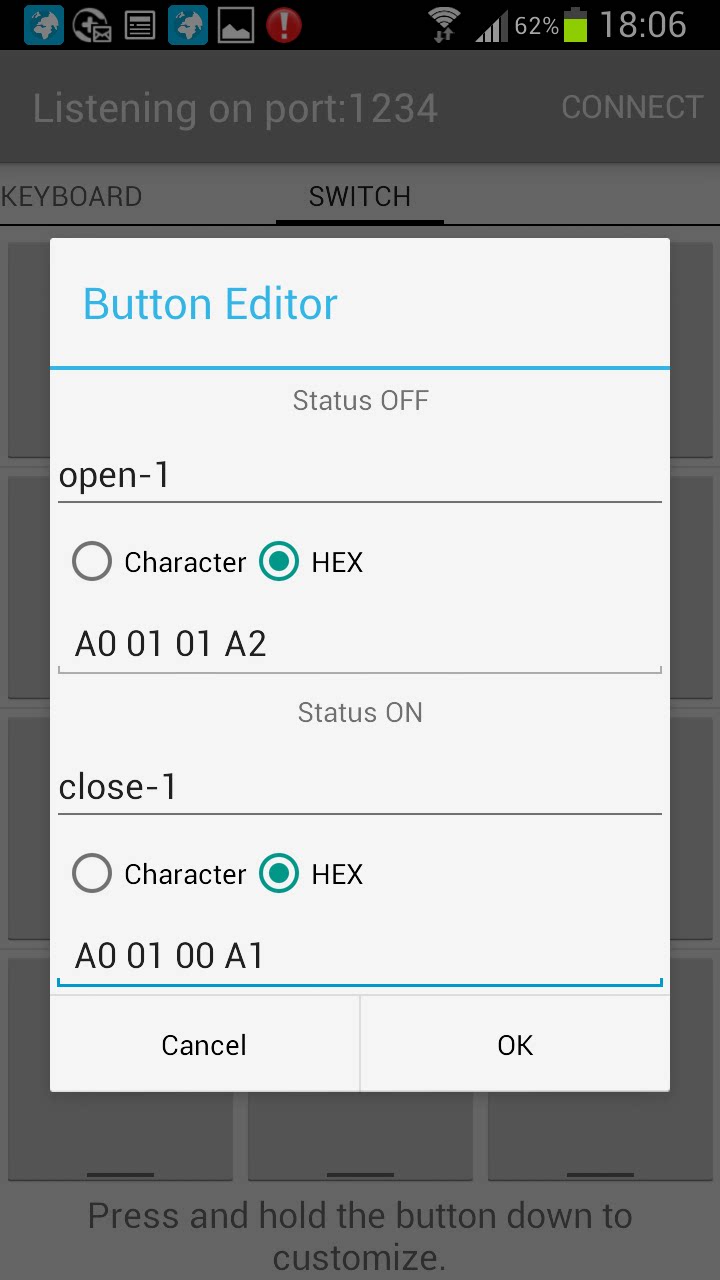

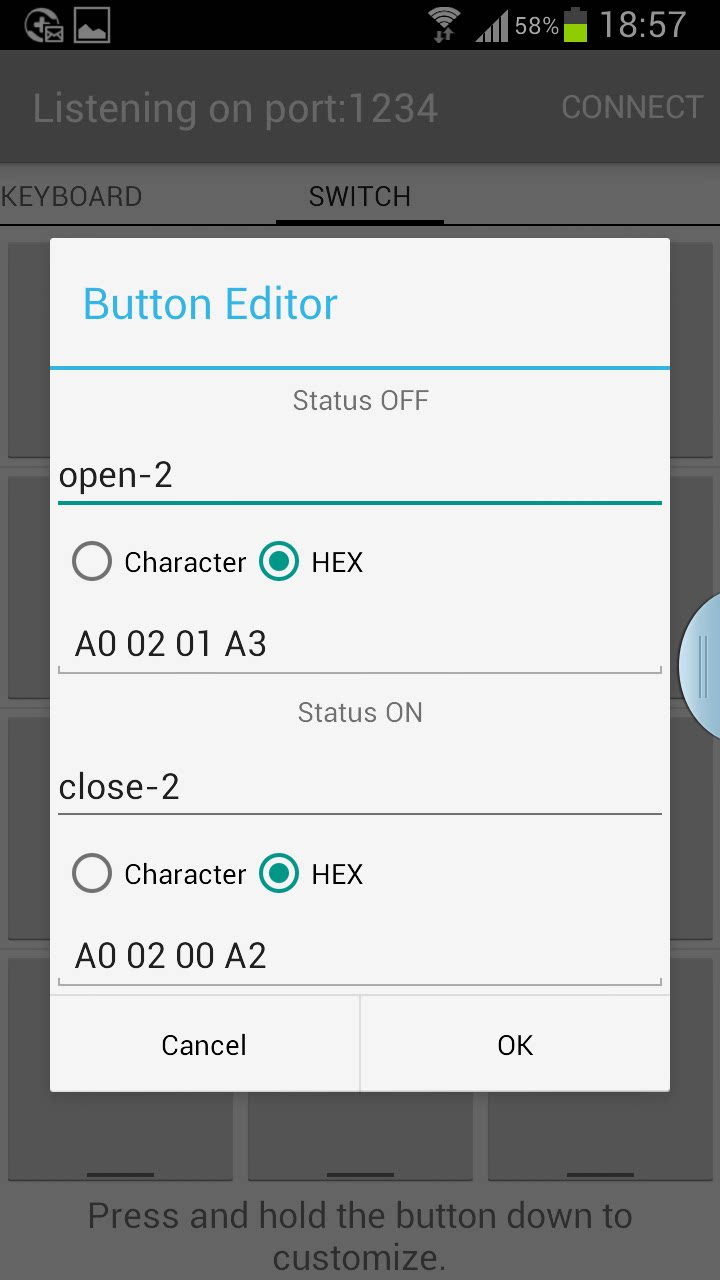

(3)Телефон на АндроидеконецУстановитьAPP"Easytcp_20",TCPИнструменты передачи для отправки инструкций управления реле, нажмите"Выключатель", Затем нажмите серый квадрат в интерфейсе, чтобы войти отдельно2Имя и содержание инструкций Lu Ji Electric Control (формат инструкцииHEXформа).
3Рабочий режим1(Телефон оснащенESP8266модульВыше инструкции:
(1)Модуль электрический, следующим образом:
(2)Подключенный мобильный телефонESP8266модульотправленоAPГорячий сигнал
(3)ОткрытьПриложение "easytcp_20", Нажмите"Соединять",входитьIPадрес:192.168.4.1И номер порта8080, Затем нажмите"Соединять", После успешного соединения, нажмите «Серый квадрат», чтобы отправить инструкцию для управления переключением реле..
4,Рабочий режим2(Мобильный телефон и мобильный телефон иESP8266модульИнструкции на маршрутизаторе одновременно) Используйте инструкции:
(1)Модуль питание, нажмитеS1Переключение ключей в режим2,зеленыйСвет изменяется от погашения на1SОсвещал один раз, Объясните, что вы ждете«Esptouch_demo» приложениеКонфигурация для этогоWIFIНомер счета и пароль

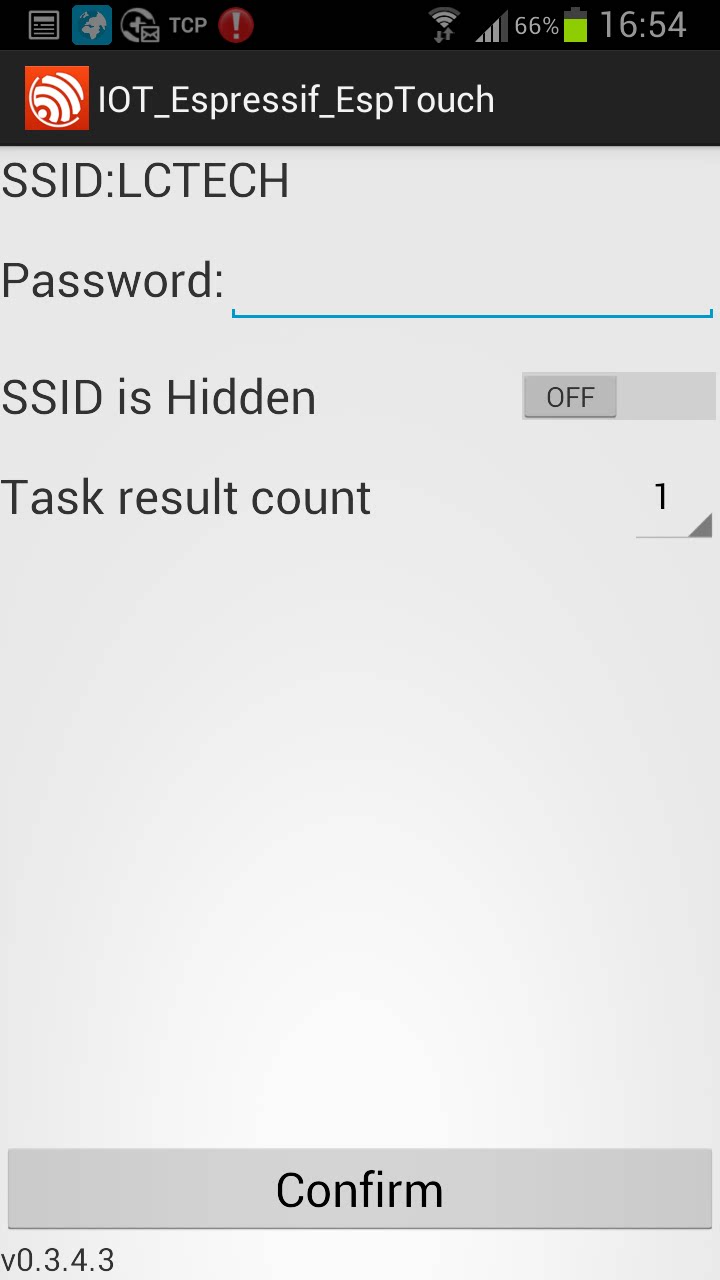

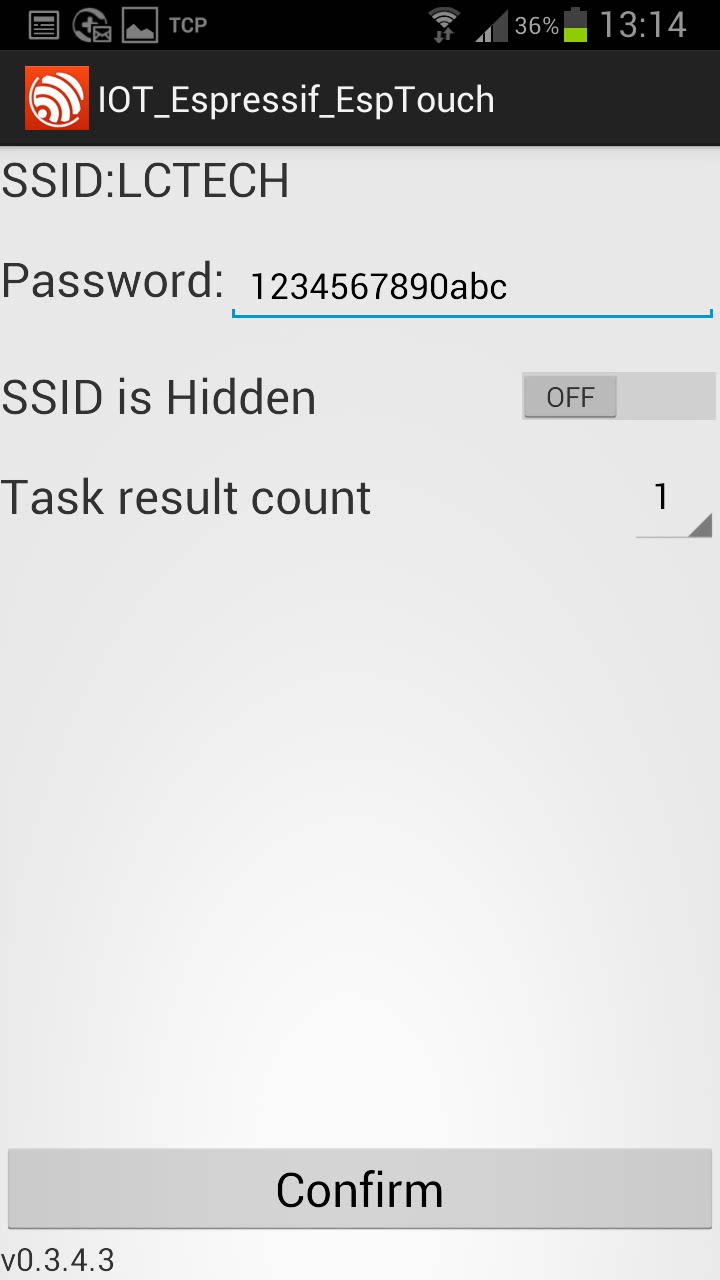

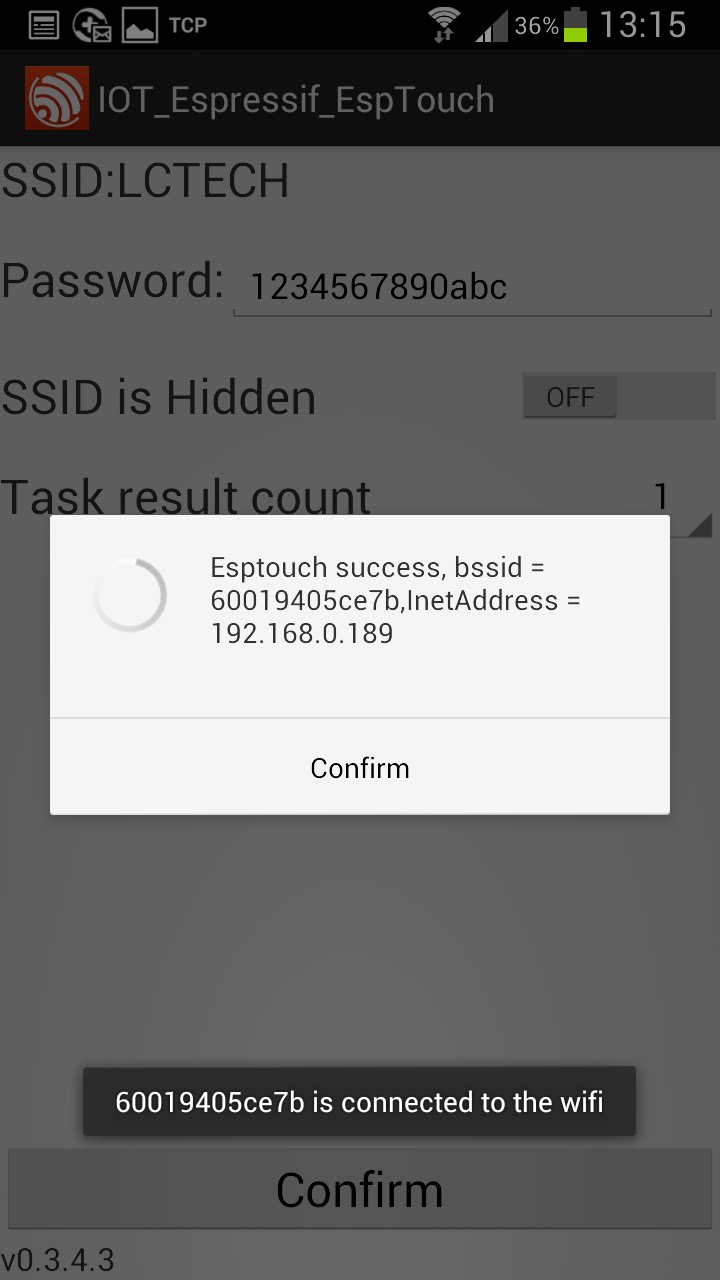

(2)В настоящее время мобильный телефон сначала подключен к маршрутизатору и открывает его«Esptouch_demo» приложение, Введите пароль маршрутизатора, нажмите"Подтверждать"
должен знать192.168.0.189этотIPадреспоДинамическое распределение маршрутизатора наESP8266модульАдрес может измениться после следующей повторной обработки.ESP8266модульРеальное времяIPадрес.
(4)ОткрытьПриложение "easytcp_20", Нажмите"Соединять",входитьESP8266модульизIPадрес:192.168.0.189И номер порта8080, Затем нажмите"Соединять", После успешного соединения, зеленый свет от1Медленно мигает на обычный свет, нажмите на серый квадрат, чтобы отправить инструкции для управления переключением реле
Есть только одна эстафета на одном и двойной дороге.
