Переключатель, ретранслятор, модуль, генерирование электричества, схема, 12v, 24v
Цена: 275руб. (¥13)
Артикул: 646760988931
Доставка по Китаю (НЕ включена в цену):
53 руб. (¥2.5)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:华信电子企业店
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Выберите размер / комплектацию
- 24V
- 12V
- 5V
Добавить в корзину
Другие товары этого продавца
¥2.349руб.
¥12254руб.
¥5.3112руб.
¥2.655руб.
| Напряжение: | 5V, 12V, 24V |
| Цвет: | Низкий уровень, Высокий уровень |

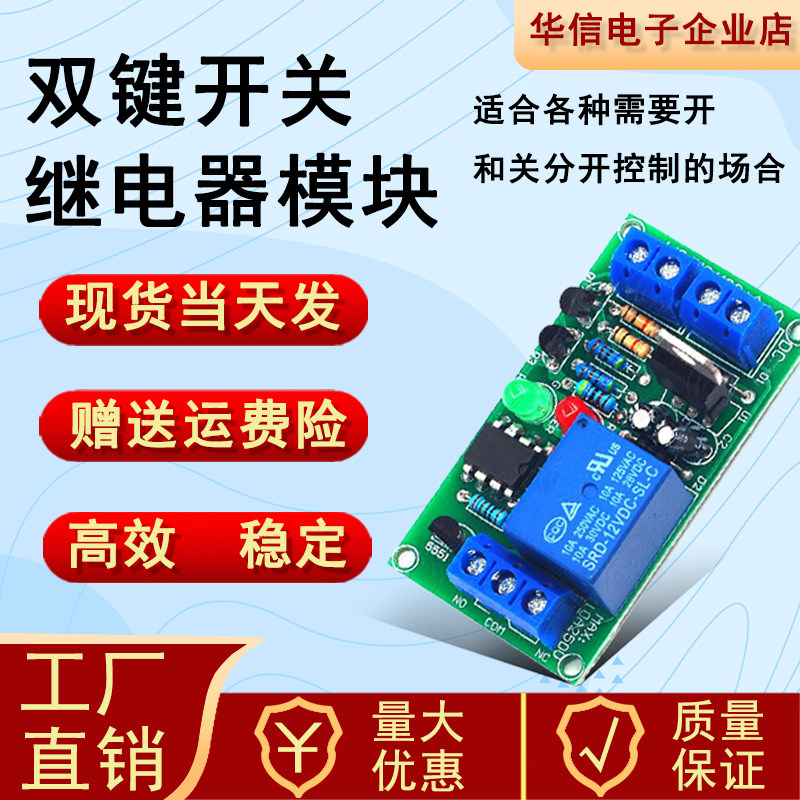

【основные навыки】
Функция этого модуля состоит в том, чтобы реализовать два переключателя ключа, то есть один клавиша подключена, а другая клавиша отключена.Выходным методом является сушеный контакт преемственности.
(Просто положите загрузочную клавишу, модуль управления ключом выключения)
ПРИМЕЧАНИЕ. Если вы хотите подключить NPN, часто открывающий 3 -линейный датчик, возьмите версию версии с низким уровнем уровня; если вы хотите подключить PNP, часто открывающий 3 -линейный датчик, пожалуйста, возьмите версию высокого уровня.Если он запускается кнопкой (кнопкой (кнопкой), можно использовать оба триггера. Рекомендуется запустить с высокими уровнями.
【приложение】
Подходит для различных случаев, которые используют два ключа для контроля открытия и уровней.
-Мотор включен и выключен.
-Полете двигатель двигателя в сочетании с маршрутом, так что маршрут находится в пределах фиксированного диапазона.
-Слабое электроэнергетическое управление расширением сильного энергоснабжения.
-Cap «Клавиши загрузки» с датчиком вибрации для достижения тревоги.То есть автоматически запускает сигнал тревоги и остановите вручную.
【Параметр】
Рабочая напряжение: 12 В постоянного тока (еще 5 В 18 В 24 В и т. Д.)
Статический ток: 2MA (с индикатором питания, 0,5 мА без установки индикатора)
Работа Текущий: 45MA@12V, 80MA@5V
Метод ввода: триггер высокого уровня, то есть более 2,0 В, считается подключенным.Диапазон напряжения сигнала переключения составляет 30 В.
Анти -интерференция: Время анти -интерфейса ввода и переключателя составляет 20 миллисекунд, то есть сигнал помех менее 20 миллисекунд является интерференционным сигналом, который будет игнорироваться.
Метод вывода: контакты реле без зарядки (обычно известный как сухой контакт)
Com: public end
Нет: Частые запуска, то есть модуль отключается между COM, когда мощность не подключена (или выключена).
NC: Обычно закрытый, то есть модуль связан с COM, когда мощность не подключена (или выключена).
Выходная способность: максимальная связь 10A250V или 10A30VDC (DC)
Устойчивость к напряжению напряжения 220 В составляет 2200 Вт, и рекомендуется использовать моторную нагрузку ниже 1200 Вт.
Размер модуля: 58 мм * 32 мм, высота 18 мм
Установите отверстия: 54 мм * 28 мм, диаметр пор 2,6 мм
масса:

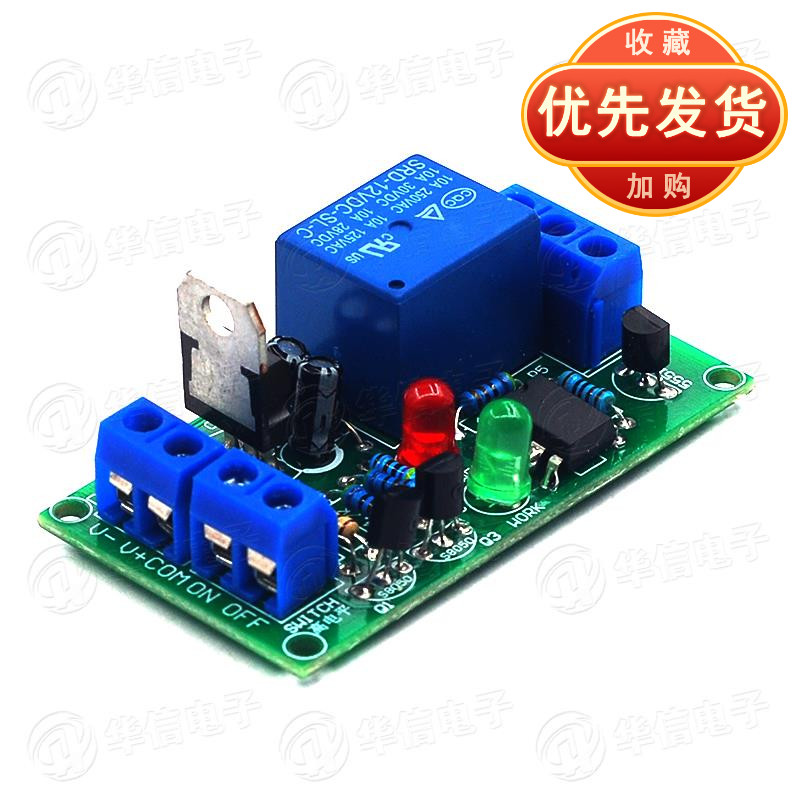

【Описание терминала】
V+COM: положительный вклад питания модуля также является публичной линией двух переключателей.
V-: отрицательный вход питания модуля.
ВКЛ: Кнопка питания, нажмите реле, чтобы немедленно сосать, и сохраните всасывание (до выключения).
Выключен: клавиша выключения, нажмите реле, будет немедленно отключена.
【другой】
1 Модуль обладает силовой антипротестированием, а положительный источник питания и отрицательный обратный оборот не повредит модуль.
2 Индикация ремня: красный - индикатор мощности, что означает, что источник питания модуля подключен, когда он включен, а зеленый является индикатором работы. Когда зеленый - яркий, это означает, что состояние обработки реле.
3 диапазон адаптации напряжения:
Модуль 5 В: 4,5 В-6V
Модуль 12 В: 10 В-15В
24 В модуль: 20 В-30В
ПРИМЕЧАНИЕ. Низкое напряжение повлияет на грузоподъемность.
Напряжение высокое, а электрические приборы будут лихорадкой, части легко стареют, а наибольшее не должно превышать 30% номинального напряжения
