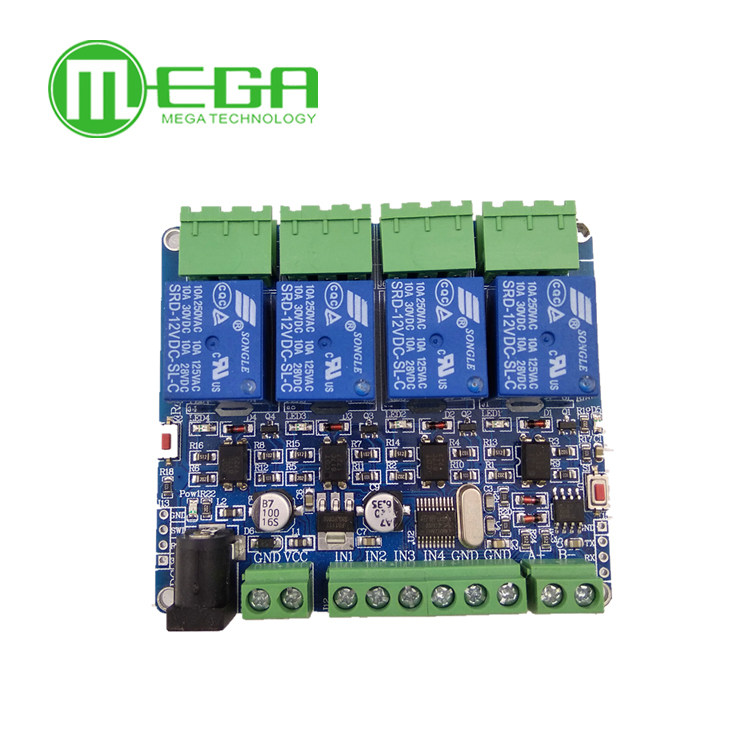

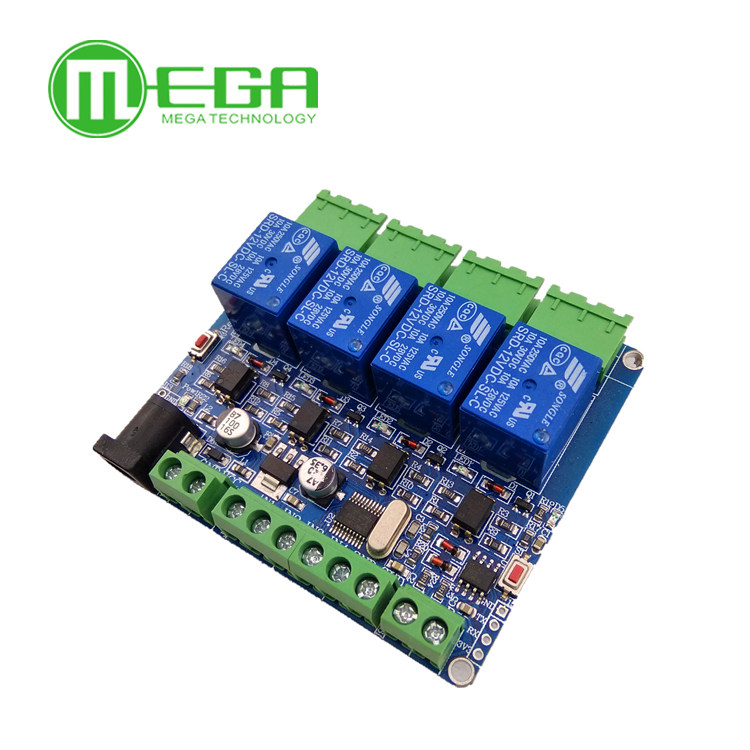

Modbus RTU 4 Реле модуль 12 В четырехвальный коммутатор.

Цена: 529руб.    (¥25)
Артикул: 635906060442
Доставка по Китаю (НЕ включена в цену):
148 руб. (¥7)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市美尔佳科技有限公司
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1.8540руб.
¥6.6140руб.
¥1.4531руб.
¥17.4368руб.
  • Информация о товаре
  • Фотографии

[链接：] [https://pan.baidu.com/s/15gdh3TMeEI01KPJwh5L-5w]
[ 提取码：c493]

[继电器电压：默认发货] [ 12V继电器，供电12V。]

[继电器通讯：多机组网485通讯，基于MBDBUS-RTU协议，默认通讯地址为1，用户可通过指令自行修改地址]

[IN1 - IN4是接开关使用] [ 通过485读取开关状态，不是通过输入控制继电器输出使用。]

[注意：IN1-IN4 不能接220V(有个别买家会犯这种错误)]

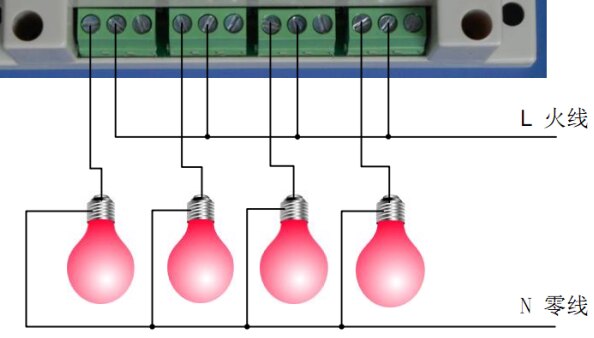

[如下是接线方式：]

IN1 - [GND(默认是高电平，开关接通后低电平) 电脑发指令读取开关状态。]

[IN2 - GND(默认是高电平，开关接通后低电平)电脑发指令读取开关状态。]

[IN3 - GND(默认是高电平，开关接通后低电平)电脑发指令读取开关状态。]

[IN4 - GND(默认是高电平，开关接通后低电平)电脑发指令读取开关状态。]

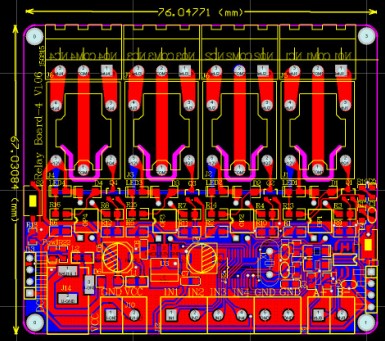

[尺寸：76mm*67mm*17.5mm]

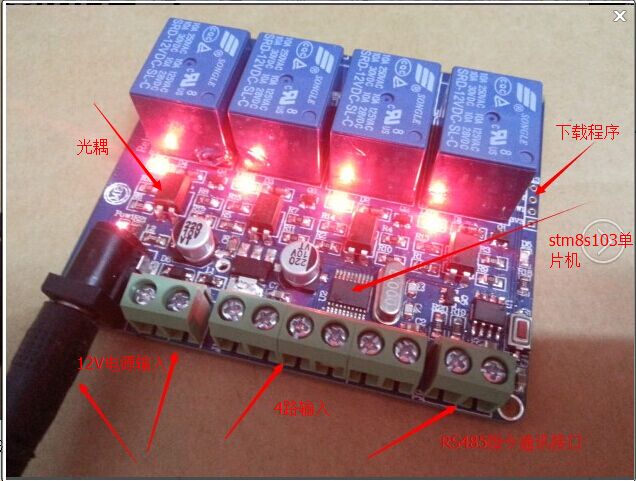

[板子资源：]

[1. S1 复位按钮]

[2. D5 运行LED] [指示灯]

[控制指令进群共享下载。]

[1. 4路继电器输出(一个常开，一个常闭)]

[2. STM8S103F3单片机]

[3. 4路光耦隔离继电器输出]

[4.4个继电器闭合LED指示灯]

[5. 圆形DC接口，与端子DC接口。方便电源接线(供电电压5V或者12V] [ 根据继电器的电压决定)]

[6. 4路输入接口(干节点输入，无源输入，与GND接通)]

[7.一路RS485通讯接口。]

[8.一个电源指示灯]

[9.一个用户LED灯]

[10。复位按键]

[11. 一个SWIM下载接口-(STLINK-V2] [ 下载程序，用户可以二次开发程序)]

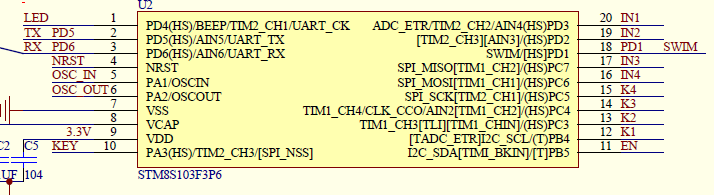

[二次程序开发主电路图]

1. LED     [ 接用户LED]

2. TX  RX  [ 接485口跟 排针TTL口]

3.KEY    [ 用户按键（左边红色按键）]

4.EN      [ 485使用端]

5.IN1 -IN4    [ 输入口 直接连接在端子上]

6.K1 -K4    [ 继电器输出控制]

7. SWIM   [ 烧录程序 J13]

[不提供源通讯MODBUS 代码]

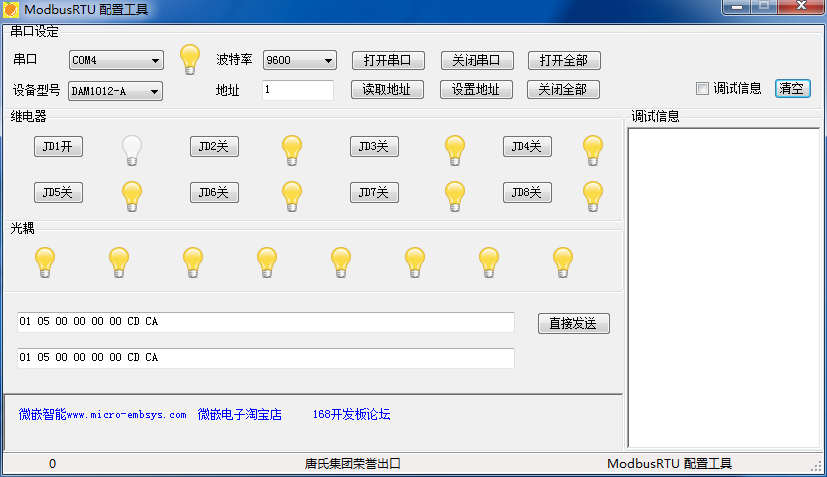

[MODBUS RTU通讯指令：]

[Modbus RTU 指令]

[波特率 ：9600]  8 NONE 1


[本继电器模块 可以多个组网通讯，通讯地址通过串口指令设置既可。(通讯指令网盘提供)]

[继电器模块出厂默认通讯 地址固定为 1，串口助手操作指令：]

[注：下面具体测试指令通过网络传给]

[指令功能：]

[1. 设置地址为 2.读取地址 3.读取软件版本 4.读取硬件版本]

[输出指令：]

[MODBUS-RTU 通讯指令：]

[功能码：05 是继电器输出【控制继电器开启/关闭】]
[功能码：06 是存储数据[用户自定义存储数据，户自定义数据、地址编号、由用户自行设置。 一般是无用状态]]
/******************************************************************************************************/
[Modbus RTU 指令]
[波特率 ：9600]  8 NONE 1
[16进制发送]
[ 16进制接收]

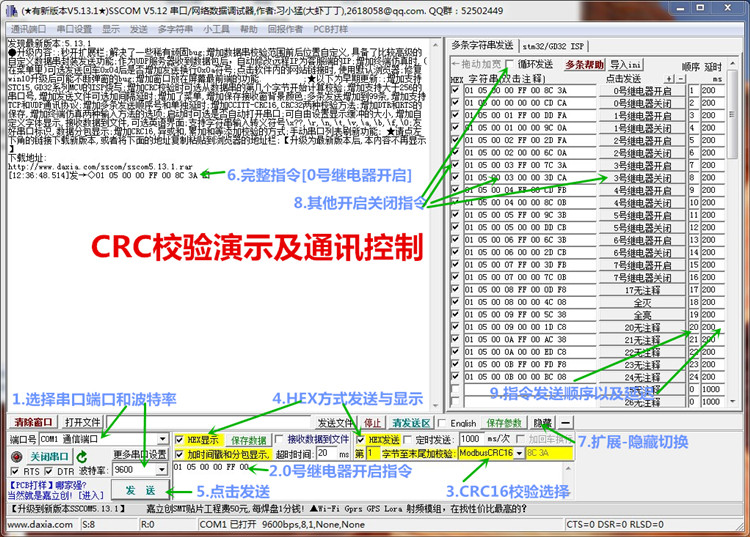

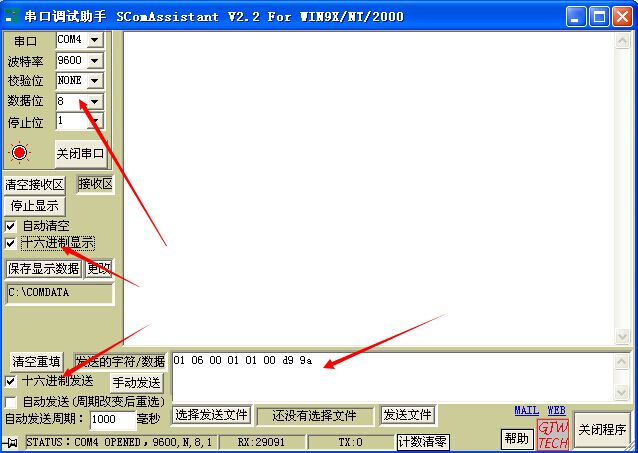

[操作步骤：]
[ 1.软件设置通讯波特率]
[ 2.设置地址(通讯使用的设备地址)]
[默认设置地址为1的指令]
/*******************************************************************/
[ 设置地址为：01]
[ 发送：00 06 40 00 00 01 5c 1b]
[ 返回：01 06 00 00 00 01 48 0A]
[ 设置地址为：02]
[ 发送：00 06 40 00 00 02 1c 1a]
[ 返回：02 06 00 00 00 02 08 38]
[ 读取地址]
00 03 40 00 00 01 90 1b
/*******************************************************************/
[ 读取软件版本]
[ 发送：00 03 00 02 00 01 24 1b //【日】]
[ 返回：01 03 02 10 00 B5 84]   [ //10号]
[ 发送：00 03 00 04 00 01 c4 1a //【月】 广播读取(只能接一个设备，对所有地址实用 ，方便测试)]
[ 返回：01 03 02 4D 61 4C FC]    //4D[M] 61[A] [ MAR[3月]]
[发送：00 03 00 08 00 01 04 19 //【年】 广播读取(只能接一个设备，对所有地址实用 ，方便测试)]
[ 返回：01 03 02 20 18 A1 8E]     //20 18 = 2018
[发送：00 03 00 10 00 01 84 1e //【时、分】//广播读取(只能接一个设备，对所有地址实用 ，方便测试)]
[ 返回：01 03 02 21 26 21 CE]     //21:26
[读取硬件版本(PCB版本)]
[ 发送：00 03 00 20 00 01 84 11] [ //广播读取(只能接一个设备，对所有地址实用 ，方便测试)]
[ 返回：01 03 02 00 6A 38 6B]    //6A = 106 =V1.06
[ 发送：01 03 00 20 00 01 85 c0]
[ 返回：01 03 02 00 6A 38 6B]    //6A = 106 =V1.06
/*******************************************************************/
[ [1号地址]]
//--------------------------------------------
[ 0号继电器开启 : 01 05 00 00 FF 00 8C 3A]
[ 0号继电器关闭 : 01 05 00 00 00 00 CD CA]
//--------------------------------------------
[ 1号继电器开启 : 01 05 00 01 FF 00 DD FA]
[ 1号继电器关闭 : 01 05 00 01 00 00 9C 0A]
//-------------------------------------------
[ 2号继电器开启 : 01 05 00 02 FF 00 2D FA]
[ 2号继电器关闭 : 01 05 00 02 00 00 6C 0A]
//-------------------------------------------
[ 3号继电器开启 : 01 05 00 03 FF 00 7C 3A]
[ 3号继电器关闭 : 01 05 00 03 00 00 3D CA]
[单一翻转指令：]
[ 0号继电器翻转：01 05 00 00 55 00 F2 9A]
[ 1号继电器翻转：01 05 00 01 55 00 A3 5A]
[ 2号继电器翻转：01 05 00 02 55 00 53 5A]
[ 3号继电器翻转：01 05 00 03 55 00 02 9A]
[全关闭：01 05 00 ff 00 00 fd fa]
[ 全开启：01 05 00 ff ff ff fc 4a]
[ 全翻转：01 05 00 ff 5a 00 c7 5a]
/**********************************************************************/
[ 读取0号继电器状态：01 01 00 00 00 01 FD CA]
[ 读取1号继电器状态：01 01 00 01 00 01 AC 0A]
[ 读取2号继电器状态：01 01 00 02 00 01 5C 0A]
[ 读取3号继电器状态：01 01 00 03 00 01 0D CA]
[1号继电器] [ 读取所有通道状态：01 01 00 FF 00 00 3d c9]
/*********************************************************************/
[ 读取所有接口 输入状态]
01 02 00 00 00 00 78 0a
[ 返回：]
01 02 01 01 60 48  [ //IN1按下]
01 02 01 02 20 49  [ //IN2按下]
01 02 01 04 A0 4B  [ //IN3按下]
01 02 01 08 A0 4E  [ //IN4按下]
