SIMM Mobile Phone 4G Cream Dote Dother Switch IoT Computers Computers MQTT Open Protocol с позиционированием GSM
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Требуется локтевая антенна, добавьте 10 юаней.
| Цвет: | GSMGPRS, Трафик (300М) в год, Строка конфигурации, Поддержка источника питания, Модуль, 4G, Антенна, 4G, Требуется локтевая антенна, добавьте 10 юаней., Блок питания, кабель-переходник |
Другие дети в этом магазине
 |  |  |  |  |
 |  |
Схема аппаратного интерфейса:
1 релейное управление, 1 вход ввода-вывода 4G (кат. 1), сенсорный модуль релейного управления
Основные особенности:
Сеть 1.4G со сверхнизкой задержкой, сверхстабильное сетевое соединение, дистанционное управление в режиме реального времени
2. 1 реле управления; логика управления: управление включением/выключением, управление задержкой выключения, толчковое управление, управление таймером; максимальная мощность нагрузки 2500Вт
3.1 цифровой вход DI (вход обратной связи) для сбора данных (3,3 В/5 В/TTL/зондирование)
4. Поддержка позиционирования базовой станции LBS.
5. Протокол MQTT:
6. Поддержка платформы OneNET China Mobile IoT.
7. Поддержка пользовательского сервера MQTT.
8. Источник питания: 12 В/1,5 А постоянного тока.
9. Средняя потребляемая мощность самого модуля 0,7Вт (при отключенном реле)
10. Рабочая температура промышленного класса: -20 градусов Цельсия ~ +80 градусов Цельсия.
11. Каждое устройство имеет независимый идентификатор устройства производителя.
12. Может быть оснащен оболочкой.
описывать:
(1) Этот модуль является многофункциональным (управление релейным выходом и интегрированный цифровой входной порт DI), обычный релейный переключатель, толчковый переключатель, переключатель задержки, переключатель таймера;Цифровой входной порт DI, сбор высокого и низкого уровня, промышленный модуль дистанционного управления 4G.
(2) Логика управления реле включает в себя обычное управление переключателем, пошаговое управление, переключатель задержки и переключатель таймера;Коммутатор имеет функцию памяти при отключении питания (можно настроить на отключение).Его можно использовать для горных водяных насосов, общего оборудования, управления двигателями постоянного/переменного тока, бытовой техники постоянного/переменного тока, дверных замков, управления сигналами и т. д.
(3) Порт цифрового ввода представляет собой интерфейс уровня TTL3,3 В/5,0 В, который может вводить логические уровни или вход кнопки (проводимость к земле).Может использоваться для монетоприемников, кнопок,сигнальная логикаМонтаж, обратная связь с электромагнитным замком, обратная связь с микропереключателем и т. д.
(4 ) модуль поддерживает функцию позиционирования базовой станции LBS, которая может отслеживать долготу и широту модуля в режиме реального времени.
(5) Принимает протокол MQTT и поддерживает китайскую платформу OneNET Mobile IoT, определяемый пользователем сервер MQTT, Alibaba IoT, Huawei IoT ShellК распространенным платформам Интернета вещей, поддерживающим MQTT, относится Lianlian.
Повод применения:
1. Промышленный контроль: энергосистемы, станочные системы, системы добычи нефти и т. д.
2. Экономика совместного потребления: общие массажные кресла, общие беговые дорожки, общие источники питания, общие кислородные аппараты и общая зарядка.
3. Умный дом, умный город, умное сообщество, умный кампус, умный дверной замок.
4. Дистанционное управление в режиме реального времени, удаленное управление сбором данных, система удаленного считывания показаний счетчиков, мониторинг запуска оборудования экологического контроля и дистанционное управление.
5. Промышленная автоматизация 4.0

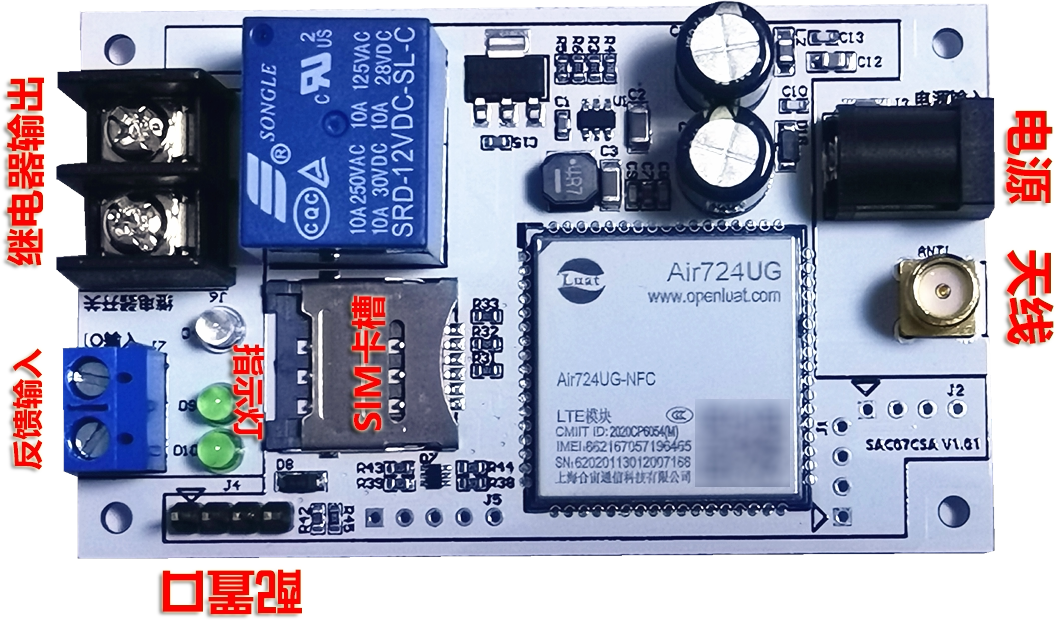

Рисунок 1 Принципиальная схема интерфейса модуля
1. Интерфейс питания;Входной порт питания, вход постоянного тока 12 В. Поскольку мгновенное энергопотребление 4G велико, мгновенное энергопотребление достигает 10 Вт, плюс энергопотребление других устройств на плате.Лучше всего убедиться, что входной источник питания имеет мощность более 1,0 А.
2. Интерфейс представляет собой центральный положительный интерфейс DC2.5 и отрицательный интерфейс внешнего кольца.
3. Интерфейс релейного выхода; клемма реле является нормально разомкнутым (НО) выходом, а мощность срабатывания реле составляет: 10 А при 250 В переменного тока или 10 А при 30 В постоянного тока.При успехеКогда электроприбор закрыт, две клеммные колодки соединены, в противном случае они разъединены.
4. Интерфейс входа обратной связи (вход ввода-вывода); входной уровень составляет 2,5–5 В, можно вводить сигналы внешнего уровня, сигналы переключателей, сигналы фотоэлементов и кнопки.сигнал, сигнал микропереключателя, обратная связь дверного замка и т. д.
Обратите внимание, что сигнальная земля входного порта — это отверстие для проводки сверху.Обратите внимание, соответствует ли вход уровню ввода-вывода.
Обратите внимание: вы не можете вводить сигналы с напряжением выше 5 В. Если обратная связь не требуется, подключать этот интерфейс не нужно.
5. Интерфейс порта конфигурации;Этот интерфейс используется, когда пользователям необходимо изменить элементы конфигурации или получить доступ к платформе пользовательского сервера во второй раз. Перед отправкой с завода модуль имеет конфигурации по умолчанию.Для нормального использования никакая настройка не требуется.
6. Для последовательного порта TTL-интерфейса 5 В/3,3 В VCC составляет 5 В. Программное обеспечение для настройки можно загрузить с официального сайта Langming Electronics (www.lmcraft.com/iot).Режим конфигурации: при запуске модуль попытается связаться с программным обеспечением инструмента конфигурации через порт конфигурации. Если связь прошла успешно, он перейдет в режим конфигурации, в противном случае он перейдет в режим конфигурации.Нормальный рабочий режим.Параметры не могут быть настроены в обычном рабочем режиме.
7. Световой индикатор
[D4]: Индикация проводимости реле.
[D9]: Индикация данных, она будет мигать при получении данных с сервера.
[D10]: Индикация сетевого подключения модуля. Этот индикатор всегда горит, когда модуль переходит в нормальный рабочий режим после подключения к сети.
Когда модуль включен и инициализирован для поиска сети, [D10] и [D9] попеременно мигают вперед и назад; в режиме конфигурации [D10] мигает, а [D9] не светится.
8. Интерфейс SIM-карты;Модуль использует микро-SIM-карту и может использовать карты 4G от таких операторов, как China Mobile, China Unicom и China Telecom. Заводская конфигурация по умолчанию — мобильные параметры. Если вы используете
При использовании карт других операторов необходимо изменить параметры APN через инструмент настройки.
9. Антенный интерфейс;Интерфейс антенны представляет собой внутреннее отверстие с внешней резьбой 50 Ом. Интерфейс антенны 4G, который можно подключить к внутренней игольной антенне с внутренней резьбой (антенна с клеевым карандашом, провод на присоске, удлинитель антенны).
долгосрочная перспектива и др.).
Различные примеры применения:

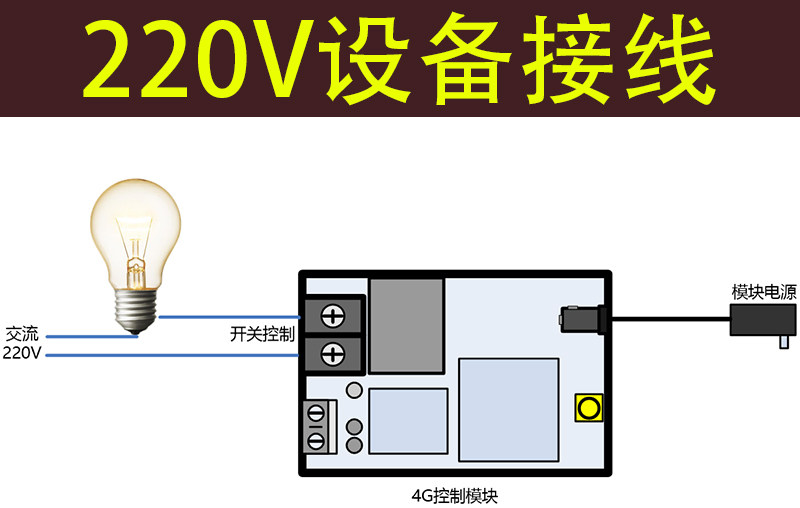

1. Чистое управление входными линиями: водяные насосы, зарядные батареи, общие печи, общие водоочистители, общие стиральные машины, оборудование для аренды и т. д.

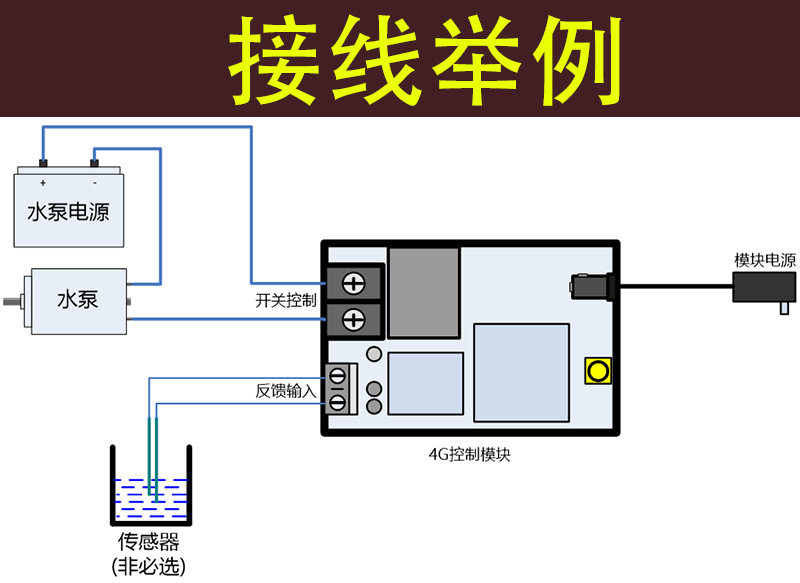

2. Контроль потребляемой мощности + обратная связь по состоянию (положению): система резервуара с контролем уровня воды (управление водяным насосом + обратная связь по уровню воды), аналогичная система рольставней (электрическая
машина + позиционный переключатель), контроль окружающей среды, дистанционное управление вытяжкой и мониторинг работы
3. Управление переключателем (управление сигналом): управление кнопками общих массажных кресел (управление без питания), управление кнопками переключения машин и оборудования.
4. Электромагнитное самоблокирующееся устройство (обратная связь электромагнит + микровыключатель): контроль доступа, электромагнитный замок.
Производительность модуля:
1. Максимальная мощность управления реле составляет 2500 Вт.
2．Пиковое энергопотребление модуля составляет 10 Вт, а среднее — 0,7 Вт.
3． Рабочая температура -20 градусов Цельсия ~ +80 градусов Цельсия.
4. Температура хранения -40 градусов Цельсия ~ +100 градусов Цельсия.
5. Среднее потребление трафика<100 МБ/год
Дополнительный кабель адаптера питания:
Программное обеспечение управления:
Программное обеспечение управления сканирует следующий QR-код через VX, чтобы загрузить апплет VX:
Если модуль имеет заводскую конфигурацию, выберите первый пункт «Модуль находится в заводской конфигурации».Если пользователь настроил пользовательские параметры через строку конфигурации,
Если у вас есть собственная учетная запись OneNET, выберите второй пункт «Модуль использует конфигурацию OneNET клиента».Нажмите кнопку «Сканировать QR-код» и отсканируйте «Заводской код» на модуле.
QR-код «Идентификатор бизнес-оборудования». Если модуль использует конфигурацию OneNET клиента, вам также необходимо вручную заполнить OneNET DEVICE-ID и OneNET DEVICE-ID.
API-КЛЮЧ. Наконец, введите имя устройства в соответствии со сценарием приложения, нажмите кнопку «ОК» и вернитесь в интерфейс управления устройством:
Механические размеры:
Адрес загрузки мини-программы:
http://www.lmcraft.com/iot/produce_sac07csa.html
Адрес загрузки данных разработки:
http://www.lmcraft.com/iot/produce_sac07csa.html
Карточная платформа Langming IoT
1. Онлайн-запрос, пополнение и продление
2. Адрес платформы: https://www.lmcraft.com/lmiot.
Автоматическое напоминание 1: ------Автоматическое напоминание, когда трафик меньше 10%!------
Автоматическое напоминание 2: ------ Автоматическое напоминание при истечении срока действия менее 2 месяцев!------
->http://www.lmcraft.com/lmiot
