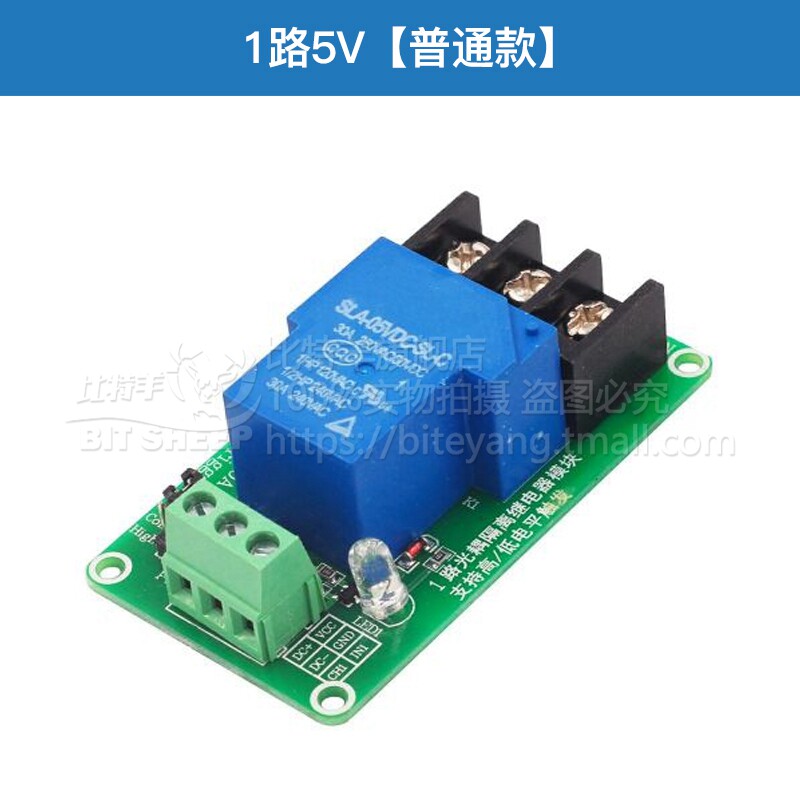

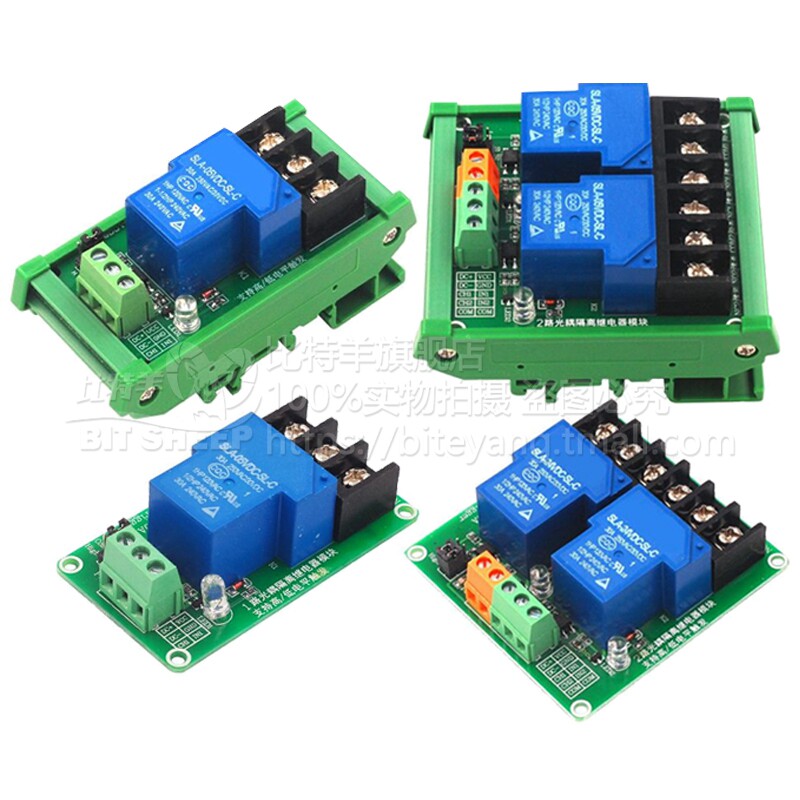

Ретранслятор, модуль, 2, 30A, 5v, 12v, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 1 Дорога 5V [Обычный], 1 Дорога 12V [Обычный], 1 Дорога 24 В [Обычный], 1 дорога 5V [ведущая трасса], 1 -я дорога 12V [директор направления], 1 Дорога 24 В [ведущая трасса], 2 Дорога 5V [Обычный], 2 В 12 В [обычная модель], 2 Дорога 24 В [Обычный], 2 Дорога 5V [ведущая трасса], 2 В 12 В [ведущий трек], 2 Дорога 24 В [направляющий железнодорожный рельс] |
Ссылка загрузки данных:
https://pan.baidu.com/s/1IGcCXaiORhT_s-wogaH-Vw
Извлечь код: QE3X
Описание модуля:
1. Модуль использует подлинную реле высокого качества 30A и максимальную нагрузку частой интерфейса: AC 250V/30A, DC 30V/30A;
2. Использование изоляции патча оптокуплера, сильная пропускная способность, стабильная производительность; 5ma touch ток;
3. Рабочее напряжение модуля доступно в 5 В, 12 В и 24 В;
4. Модуль может быть вызван высокими уровнями или низкими уровнями путем линии прыжка
5. Дизайн интерфейса является гуманным, и все интерфейсы могут быть приведены непосредственно через терминал проводки, что очень удобно
6.Обычный размер:
72 мм* 40 мм* 24 мм (длинная* ширина* высота)

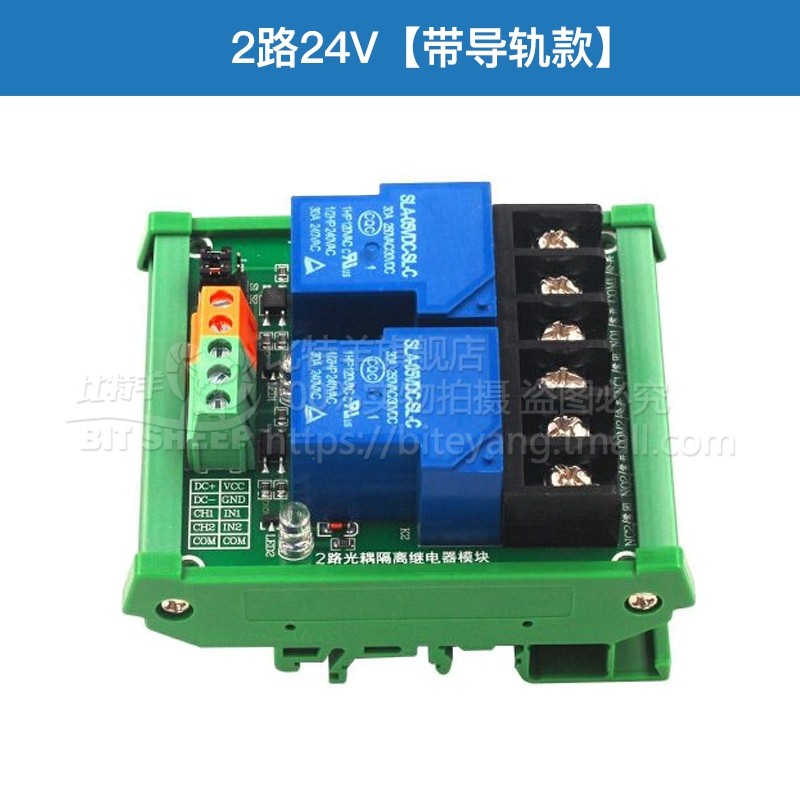

Размеры руководящего рельса (с группой плесени): 86mm*43mm*45mm
7. Чистый вес: 46 г; 82 г (включая литье)
8. Есть 4 отверстия с фиксированным болтом, отверстия 3,1 мм, 44,5 мм*27,5 мм расстояние

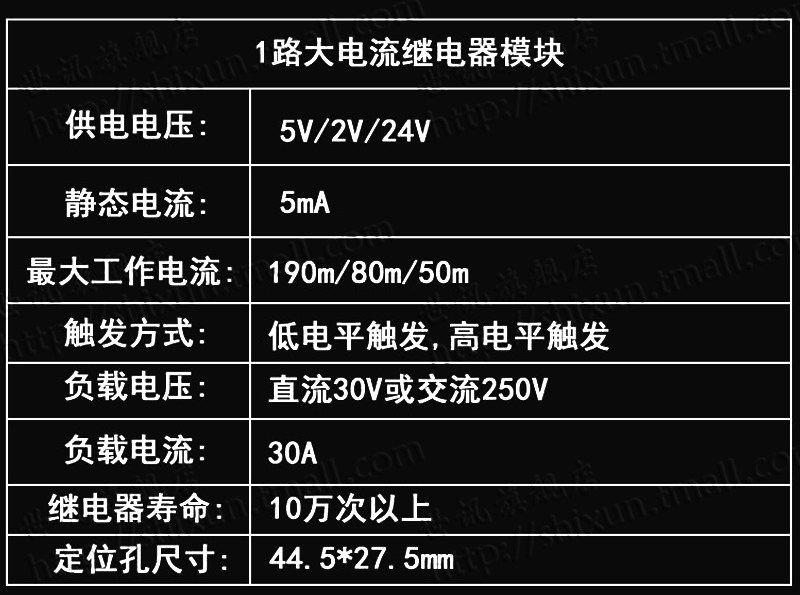

Параметр:
Реле версия статического тока Максимальный ток Прикоснитесь к току
5V 5mA 190mA 2-4mA
12V 5mA 80mA 2-4mA
24V 5mA 50mA 2-4mA

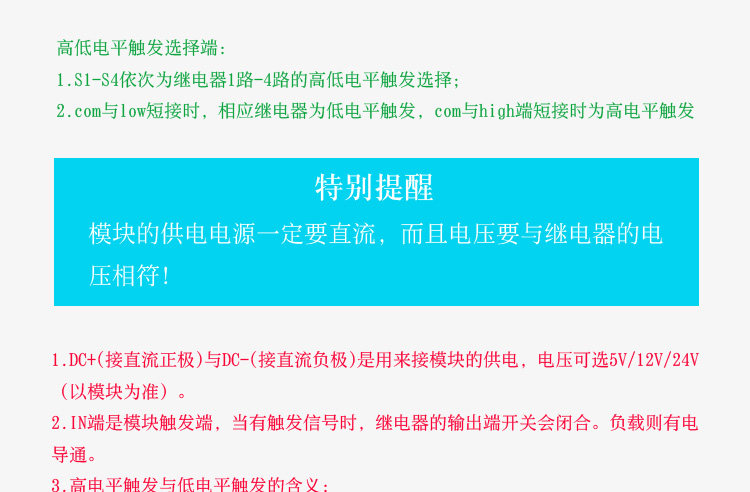

Описание интерфейса модуля:
1.dc+: модульный источник питания DC Положительный электрический электрический (триггерное напряжение положительное электрическое электрическое)
2.DC-: Модуль отрицательный источник питания DC (отрицательный электрод триггера конечного напряжения)
3. В: Терминал с триггером сигнала (тактильное напряжение по умолчанию такое же, как и источник питания)

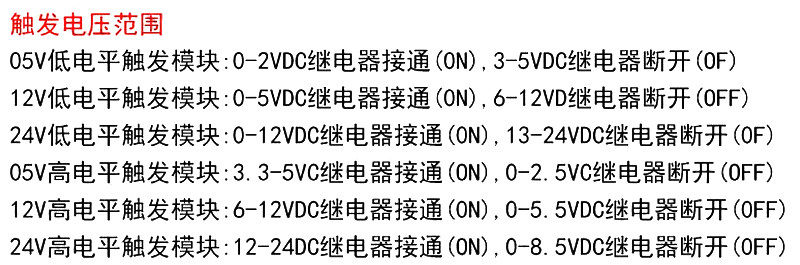

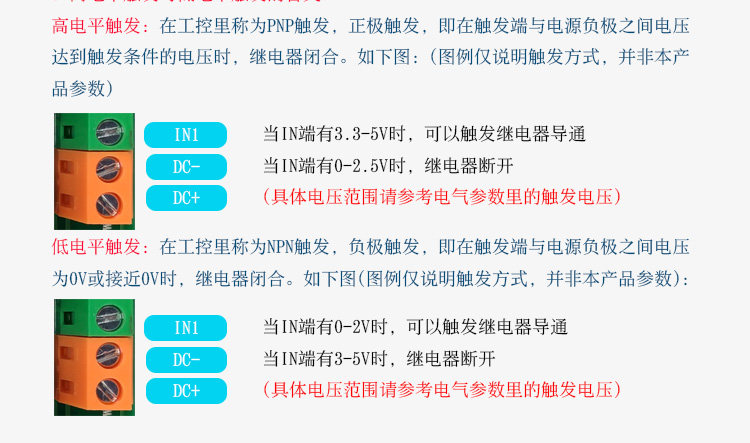

4. Выбор триггеров с высоким/низким уровнем уровня, как показано на рисунке, когда перемычка подключена к концу L, клемм в клемме составляет низкоуровневые триггеры, а высокий уровень запускается при подключении к концу H.

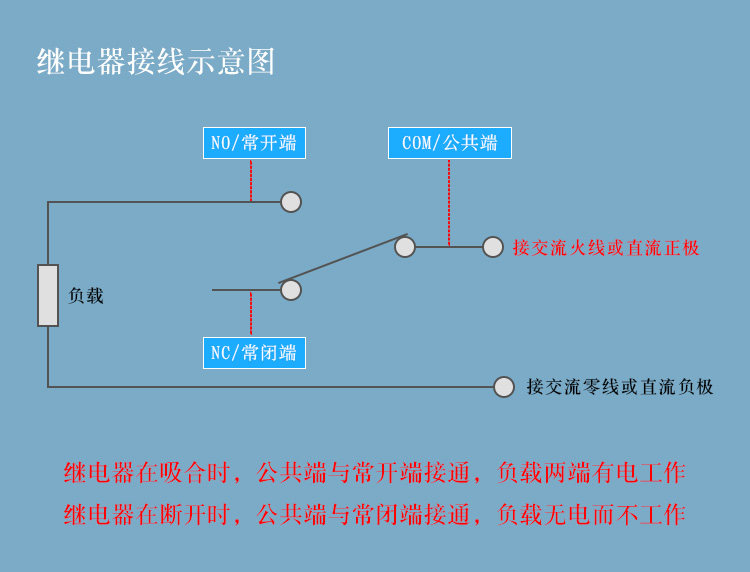

5. Постоянный конец (NC): реле, обычно закрытый конец
6. Public End (com): реле публичный портал
7. Частое начало (нет): реле часто открывается
