Переключатель, ретранслятор, модуль, плата разработки, 12v

Цена: 972руб.    (¥46)
Артикул: 590432227751

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市智胜电子工厂店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥12.5265руб.
¥4.493руб.
¥12.5265руб.
¥2.247руб.
  • Информация о товаре
  • Фотографии

3 цвета полноцветного светодиодного модуля SMD KY-009 применимо
0.80 RMB
Best Beiste DT9205M Digital Universal Universal Witches крупные экраны универсальные часы Seculate Auto Shotles
24.00 RMB
Одиночный модуль Collision Collision Module Module Line/No Line
1.60 RMB
Micro Switch 2*2/2*4/4*4 Матричная клавиатура 8 -бит -клавиши независимая кнопка одно -хип -микрокомпьютер внешняя клавиатура модуль клавиатуры
1.50 RMB
1 реле модуль 24 В высокого уровня высокого уровня на высоком уровне.
1.80 RMB
LCUS-1 USB RELAY COMPTORE CONTROL PLC Переключатель последовательный порт USB Интеллектуальный модуль LCUS-2
19.18 RMB
Электронный тренировочный комплект для акустического управления набор для переключения управления электрон
0.80 RMB
Однофазная связь с модулем датчика напряжения трансформатора выходного напряжения источника
6.60 RMB

Этот модульЭто широко применимо к проектированию и разработке семейных и промышленных электронных продуктов большинства электронных энтузиастов.

Его можно использовать в качестве источника ввода сигнала однопроизводительного микрокомпьютера, который особенно подходит для проектирования электронного конструкции учеников крупных и средних школ.

Может быть подключен с помощью одной -хип или добавить реле, усиливающего привод, или небольшой двигатель постоянного тока.Коллекция модульной платы четыре варианта одного самоубийства,

Взаимная блокировка, триггер (динамический), высокий уровень, низкий уровень, Машина и оборудование, автоматическая модификация оборудования,PLCПромышленный контроль,

Робот, умный продукт.



два.Описание продукта:

Везде есть сигнальный свет, чтобы четко знать, какой переключатель работает над работой
Рабочий метод является самостоятельным/Взаимная блокировка/Триггер (динамический) три параметра.
СамопосадочныйНажмите, реле всасывание, затем нажмите снова, и реле закрыто.Самоаллок6Независимая дорога не влияет друг на друга,

Вы также можете связаться с выключателем волос (CHПроводка проводки), триггеры с высокими уровнями или низкими уровнями (необязательно),

Можно контролировать одновременно6Дороги, такие как управление лампами.

Триггер (щелкните)При нажатии реле отстой и закрывает, и отпустите реле клавиши, чтобы закрыть.Вы также можете связаться с выключателем волос

(CHПроводка терминала),Запускается высокими уровнями или низкими уровнями (необязательно).Подходит для таких как электрические двери, электрические дверные замки,

Док -салона с одним микрокомпьютером для одного -требует только одной -высокой или низкой импульсной цепи и других цепей.

Взаимная блокировкаЭто типичный дизайн вентилятора приложения, когдаS1НажиматьS1Всасывание эстафеты;S2НажиматьS1Разрыв,S2Всасывание эстафеты.

2Дорожный замок может быть подключен только полностью,Вы также можете связаться с выключателем волос (CHПроводка терминала),

Запускается высокими уровнями или низкими уровнями (необязательно).Фактическое применение, такое как цепь переключателя электрического вентилятора.

три.Функции:

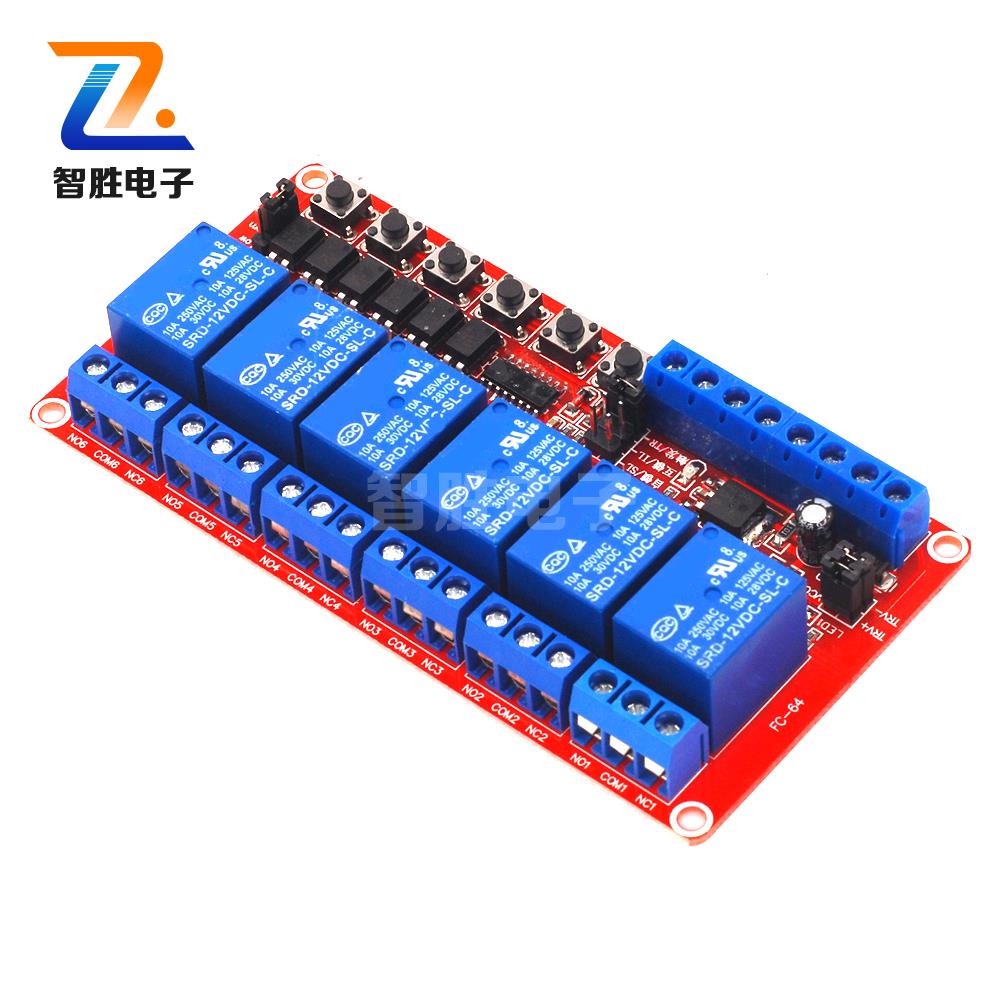

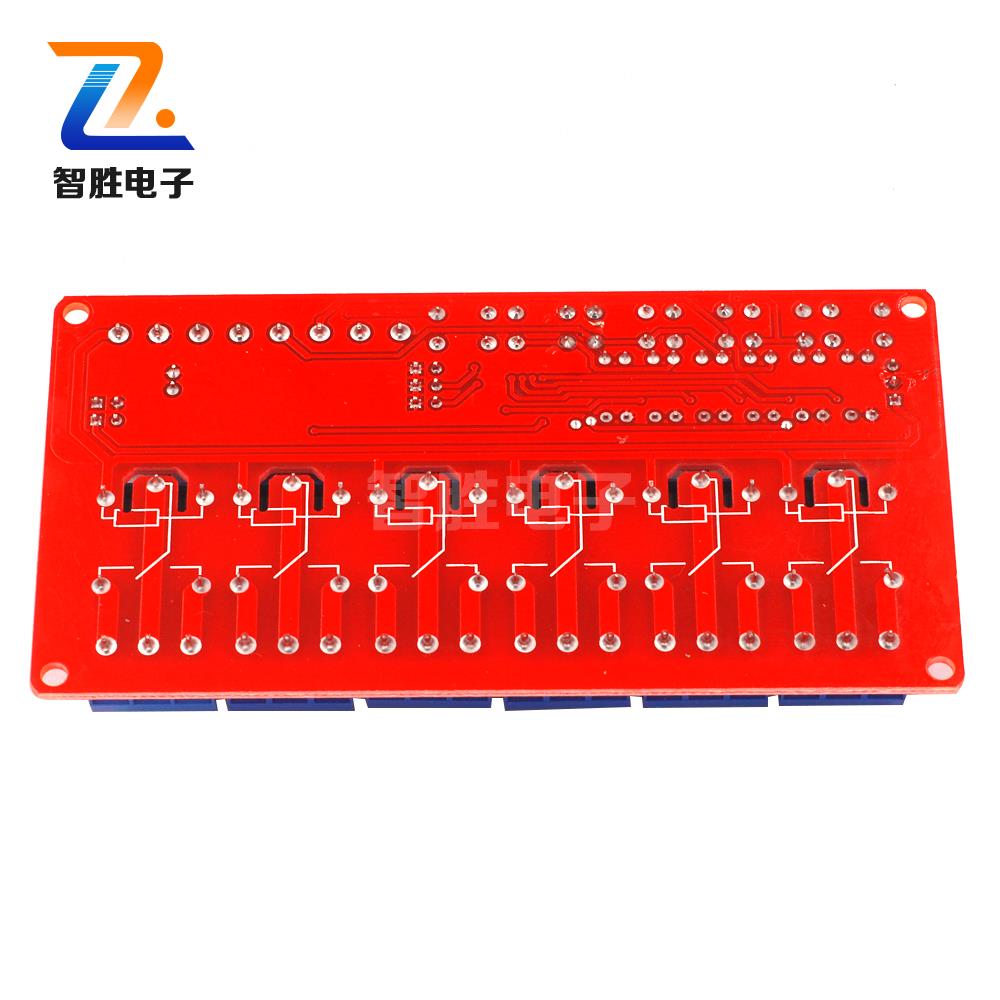

1.Используйте двойной панель дизайнаPCB,6Независимый дизайн, не мешает друг другу;
2.Используя единый дизайн машины, производительность является стабильной и надежной, сильной анти -интерференции, не будет запускаться по ошибке, а производительность превосходит;
3.Дизайн интерфейса является гуманизированной. С помощью хорошо оборудованного терминала лидерство может быть подключено напрямую;
4.Терминал триггера имеет выделение оптокуплера. Триггерная мощность может быть связана с источником питания независимо, чтобы по -настоящему полностью изолировать;
5.иметь6В качестве теста продукта в качестве теста продукта стабильность продукта проверяется непосредственно;
6.Имеет инструкции по питанию (зеленыйLED)и6Индикация переключения человека (красныйLED);
7.Используйте подлинную нагрузку на реле Songle,существовать250V 10A(запустить)и30V 10A(ОКРУГ КОЛУМБИЯ)Нагрузки ниже можно терпеть;
8.Размер модуля:110x57x18.5mm ,масса:100gПредметы
9.Дизайн4Отверстие для болта: расстояние104x51,Поре3mm.

Четыре.Электрические параметры:

Напряжение триггера: низкий уровень0-2.5V,По умолчанию высокого уровня3.5-5V(Если так12VДля триггеров напряжения вам нужно подключиться в серии 5.1-6.8kсопротивление

Только триггер;24VДля триггера напряжения необходимо подключиться в серии 15-22KСопротивление может быть вызвано, в противном случае оно сожжет чип)

Напряжение питания:5V       12V       24V
Красующийся ток:18mA      23mA        23mA
Рабочий ток:1дорога 108mA   69mA       46mA

2дорога 197mA   116mA        69mA

3дорога 283mA   162mA       92mA
     4дорога 366mA   207mA      111mA
     5дорога 446mA   252mA      131mA
      6дорога 527mA   297mA      150mA
нагрузка:250V 10A (AC) или30V 10A (DC)

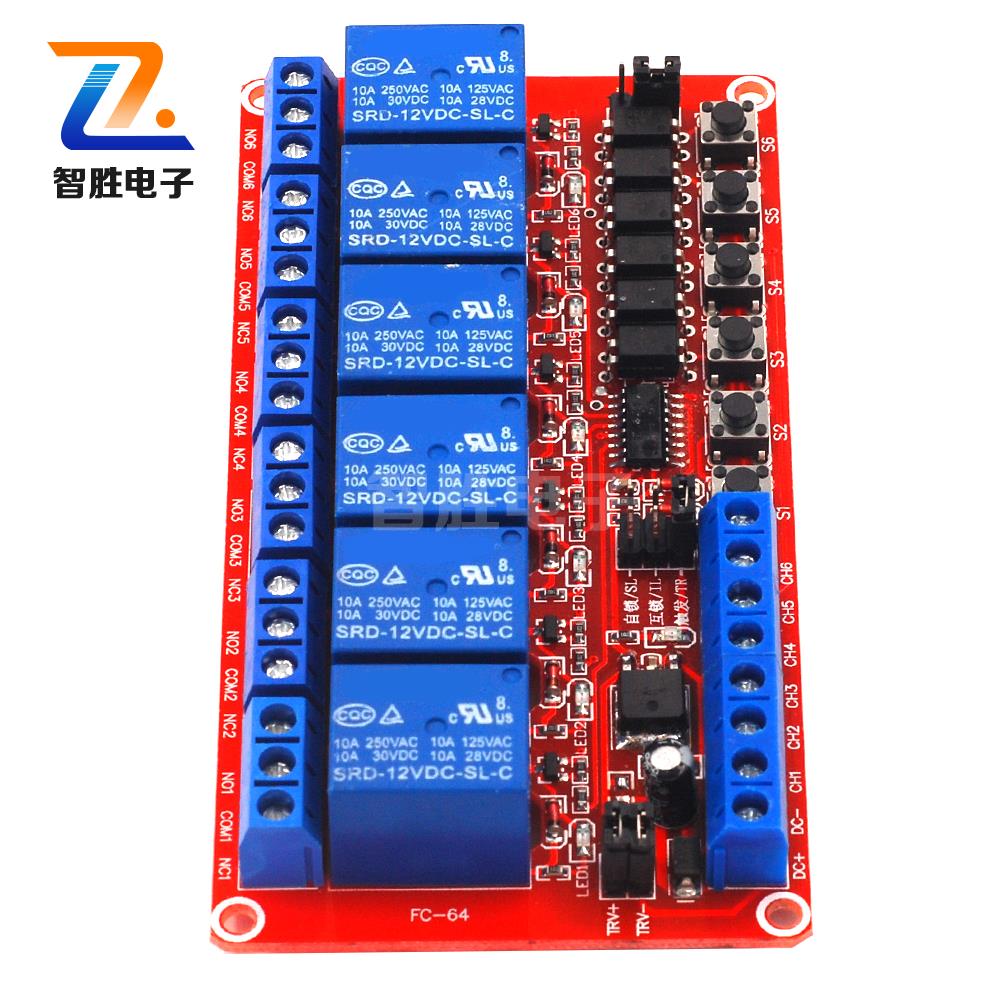

пять.Интерфейс модуля:
входная мощность:
1.DC+:Питание модуля такое же, как и напряжение реле;
2.DC-:Модуль питания отрицательные полюсы;

Конец триггера:
1.CH1-Ч6:Переписываться1-6Электрический триггерный терминал Lu Ji Electric Trigger поддерживает триггерные триггеры с высоким или низким уровнем;
2.TRV+:Внешний источник питания является положительным, если вы хотите связаться с источником питания снаружиRTV+иVCCЛиния прыжков между между ними отключена
3.TRV-:Внешний источник питания отрицательно.RTV-иGNDЛиния прыжков между между ними отключена
4.6Микросвитч:Переписываться1-6Электрическая тестовая кнопка Lu Ji, эффективная, когда низкоуровневые триггеры;
6.высокий/Выбор триггеров низкого уровня долженCOMиLПри подключении триггер низкого уровня эффективен,COMиHКогда конец подключен,

Высокий триггер эффективен, см. Рисунок ниже
РЕЛА
1.NO1 -NO6: Реле часто включает интерфейс.COMкороткое замыкание
2.com1 -com6: Relay Public Interface
3.nc1 -nc6: Реле, обычно закрытый интерфейс, до того, как реле вдыхаетсяCOMКороткое соединение, пари после всасывания
шесть.Список доставки:
Один модуль, никаких других аксессуаров!
