Время задержки с задержкой выключения.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 12 В питания версии 4-15 В
- 12 В питания, запускающая версия 110V-250В
- 24 В.
| Цвет: | 12 В питания версии 4-15 В, 12 В питания, запускающая версия 110V-250В, 24 В. |
Название: 1 сломанный электрический переключатель задержки

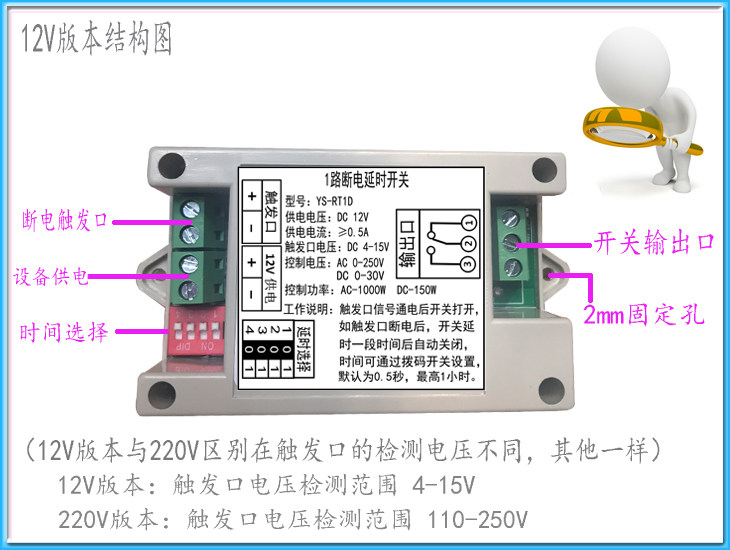

Модель: YS-RT1D
Технические характеристики продукта: 82*50*32 мм
Напряжение питания: DC 12V (7-13V)
Напряжение триггера: 12 В версия --- 4-15V Триггеры, 220V версия-150V-250 В триггер
Планета ток: 11 мА
Работа Текущий: 90 мА
Время задержки: время необязательно
Выходной порт: частое открытие и закрытие Выходной порт механического переключателя
Типы нагрузки: лампы накаливания, лампы, способствующие энергии, светодиодные фонари, выхлопные вентиляторы, автомобильные линии и другие переключатели, могут управлять оборудованием.
1. Принцип переключения работы
Этот переключатель является задержкой с питанием. Среди них источник питания мощного порта 12 В является обычным источником питания. Как правило, он может быть подключен к аккумулятору или другим источникам питания адаптера. Порт триггера используется для подключения к Обнаруженный сигнал или напряжение питания для отключения, чтобы реализовать действие, связанное с корреляцией.
Прежде всего, мы можем получить доступ к стойкому источнику питания 12V, а затем, если есть подключение к напряжению порта триггера, переключатель будет включен. Когда напряжение запуска порта сломается, переключатель будет задержан после периода времени. Время. Переключатель будет включен, что может быть этим циклом.
2. Применение приложения
Вентилятор управления домохозяйствами, оборудование для рассеивания тепла и другие товары для бытовых товаров
Автомобильное электронное управление навигацией, звуковые эффекты носителя, двери и подъем задержки с окнами и другие автомобильные схемы управление отключением времени отключения.
Промышленное оборудование управляющего оборудования управляющего оборудования Управление, проходное освещение и т. Д.

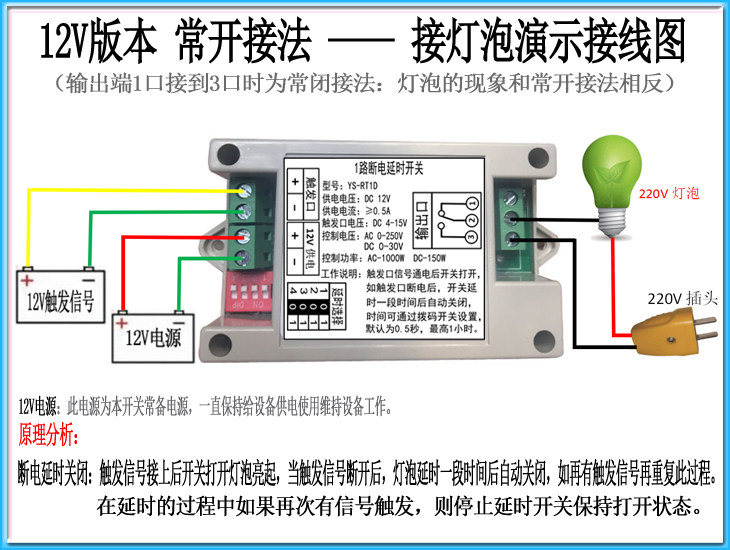

В -третьих, схема физической подключения

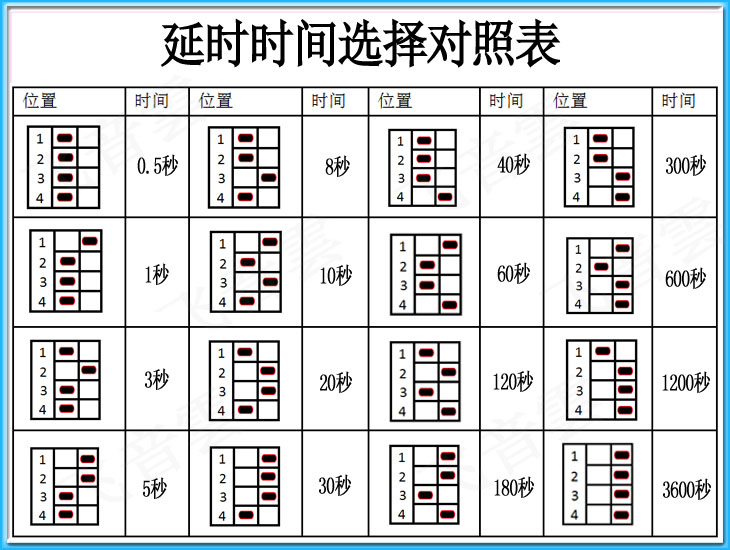

В -четвертых, метод выбора времени задержки
Время передает положение 4 -битного переключателя красного, соответствующего различным параметрам задержки.
5. Метод испытаний
1. Схема загрузки в выходном порте
2. Подключите постоянный источник питания DC 12V
3. Выберите хорошее время задержки
4. Подключите сигнал порта или источника питания.
5. В настоящее время переключатель был включен на нагрузку, чтобы начать работу. Когда сигнал порта триггера отключен, переключатель закрыт, чтобы остановить работу
