Один дорожный оптокуплер модуль выключения модуля выключает задержки с задержкой цикла мощности и ретрансляционной платы.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

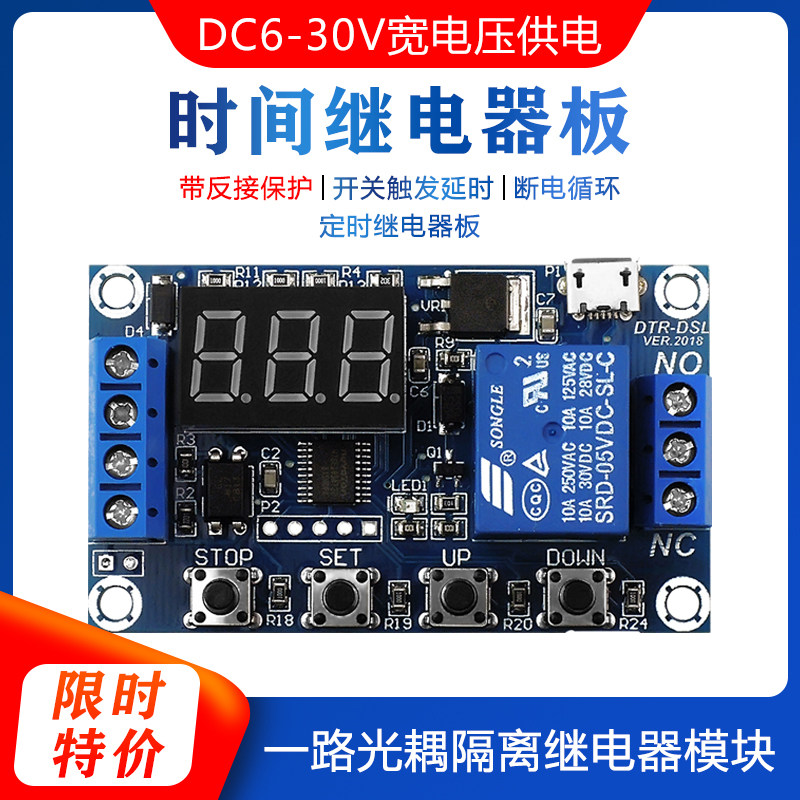

Все, как модуль ретрансляции Optocoupler Relay
Переключатель задержки с задержкой платы реле синхронизации мощности

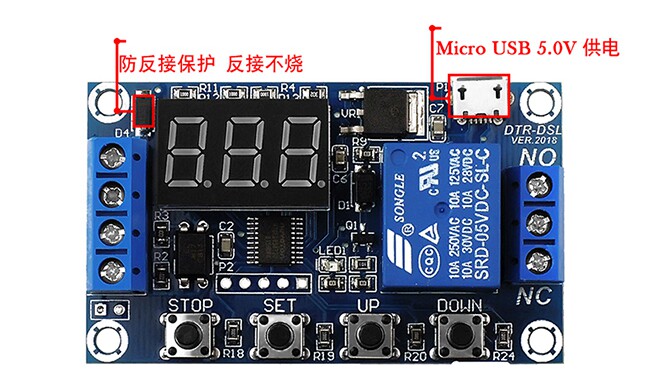

Защита от обратного соединения!ПересечениеПересечение
Этот продукт прост и прост в использовании и мощный. Пожалуйста, купите подробно инструкции по эксплуатации, очень практичные продукты.
Работа продуктаХарактеристики функции:
- 1. DC 6-30 В.
- 2. При одной пятной функции Fast Stop (клавиша остановки); с анти -соединительной защитой, анти -соединение не горит;
- 3. Спящий режим: в течение 5 минут после включения нет работы, автоматически выключите дисплей; просыпайтесь на любой кнопке;
- 4. Вы можете установить различные параметры OP, CL, LOP независимо и сохранить его отдельно;
- 5. полосатая изоляция для повышения антиинтерферентной способности.
- 6. Все параметры настройки будут сохранены автоматически.
Технические параметры продукта:
- 1:Рабочее напряжение:DC 6-30V источник питания и поддержка источника питания Micro USB 5.0V

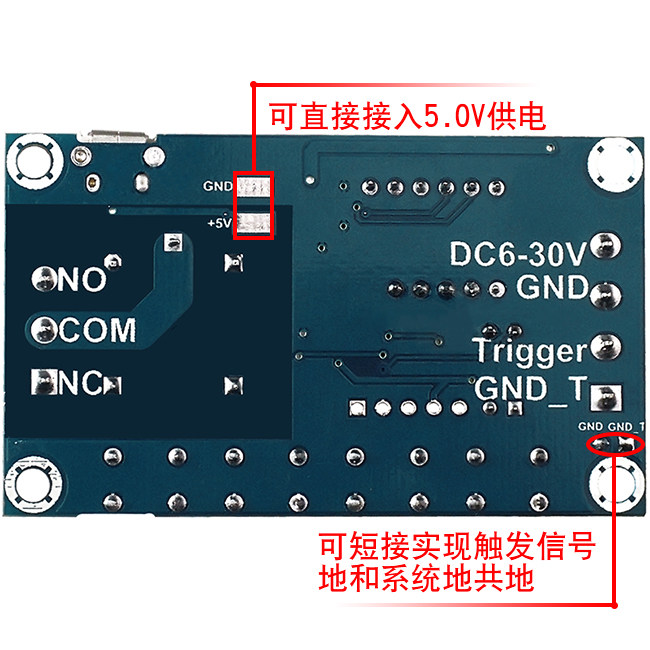

- 2:Источник сигнала запуска:DC 6.0V-24V триггер высокого уровня;Земля сигнала не то же самое, что и система, и способность системы антиинтерференции улучшается (также может быть кратко -подключена к земле)
- 3 ::Выходная способность:Вы можете контролировать оборудование в DC 30V 5A или общаться с 220V 5A
- 4 ::Красующийся ток:20mA
- 5 ::Рабочий ток:50mA
- 6 ::Жизнь жизни:Более 100 000 раз;
- 7:Рабочая Температура:-40 ° C-85 ° C;
- 8:размер:6.2cm*3.8cm*1.7cm
Особое внимание: выход реле является пассивным контактом, без выхода электроэнергии, управляя разрывом линии.
Описание символа отображения продукта:
- “OP"представлять:Время направления;“CL"представлять:Время скидки; “LOP"Представитель: количество циклов (1-999 раз);“000” представляет неограниченный цикл
- OP, CL, LOP Параметры не зависят друг от друга, и каждый режим разделяет ихЖеньшеньчисло
- “C-P” представитель:Спящий режим, в течение 5 минут, без работы, дисплей выключения цифровой трубки, нормально работающая программа.
- “O-D” представитель:Нормальный режим, всегда отображается цифровая трубка

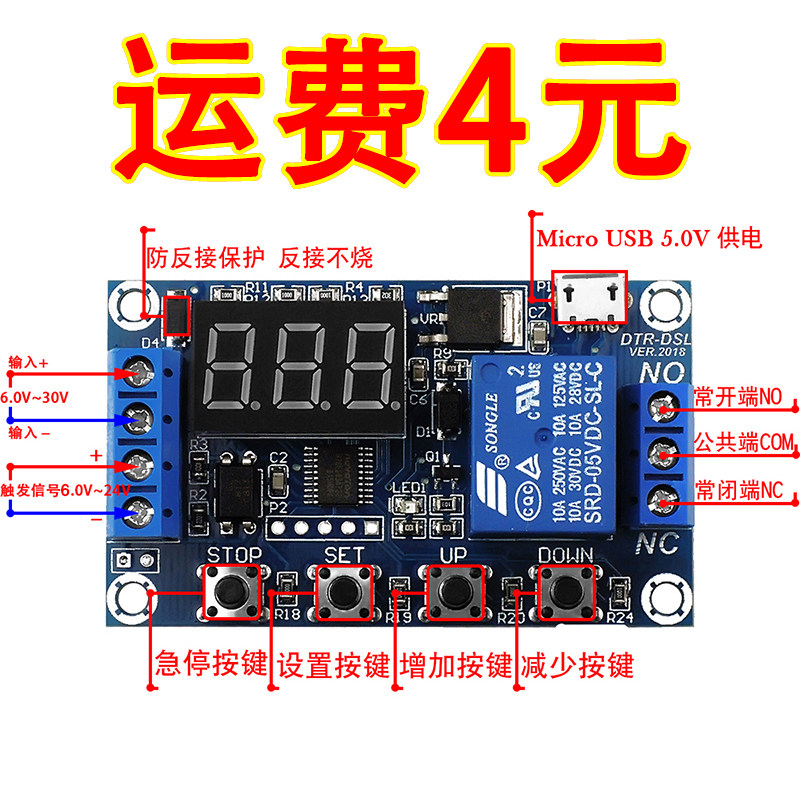

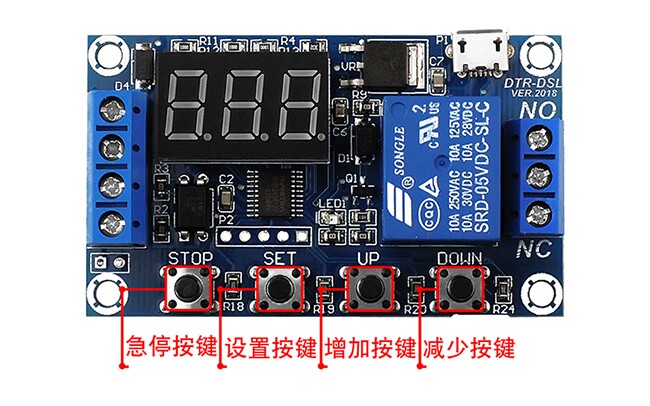

Функциональная кнопка Описание:
“STOP” кнопка:
-   под основным интерфейсом нажмите кнопку «Остановка», чтобы включить и выключить. Когда статус выключения может быть своевременным, но вы не можете включить реле
-   под основным интерфейсом, долго нажмите кнопку «Стоп», переключатель C-P, O-D, и не работайте с ключевой цифровой трубкой через 5 минут, когда закрыто состояние C-P
-   Установите интерфейс, нажмите кнопку «Остановка», «Время переключения», 0,1 секунды (xx.x), 1 секунда (xxx.), 1 минута (x.x.x.)
“SET” кнопка:Нажмите кнопку «Установить», чтобы ввести или выйти из режима настройки; короткий нажмите кнопку «Установить» в режиме «Установить», переключите параметр отображения
“UP” кнопка/“DOWN” кнопка:Параметр плюс/минус настройки
Рабочий режим:Для загрузки не требуется элементы функции триггера. После настройки вам нужно перезагрузить для выполнения.
P1.1:После того, как сигнал запускается, реле отключается после включения времени OP, а недействительность триггера не эффективна до тех пор, пока не заканчивается время
P1.2:После того, как сигнал запускается, реле отключено после включения времени OP, и повторно -тимуринг снова запускается
P1.3:После запуска сигнала реле отключено после включения времени OP, и триггер немедленно остановится
P1.4:Выполнить только один раз, время обратного отсчета
P2.1:Выполните его один раз после запуска, отключите время CL, поверните время OP, и недействительность снова запускается, пока не закончится время
P2.2:Выполните его один раз после запуска, отключите время CL, поверните время OP и снова запустите хронограф RE -CL
P3.1:После запуска OP, CL, циклической остановки LOP и снова запустить выполнение остановки в цикле
P3.2:Не нужно запускать, включить цикл OP, Cl вместе LOP Times
P3.3:Нет необходимости запускать, запустить -up loop cl, OP вместе Lop Times
P4.1:После запуска, запустите исчезновение времени задержки электрического устройства реле, и еще раз вызвать четкое время
P4.2:Двигайте по умолчанию, выключите после запуска, запустите исчезающее время задержки с задержкой и еще раз вызвать прозрачное время
Установите параметр рабочего режима:
- 1. Сначала определите рабочий режим реле;
- 2. В соответствии с рабочим режимом реле, основной интерфейс (когда модуль питается, текущий рабочий режим будет отображаться кратко) Нажмите клавишу SET в течение 2 секунд и введите интерфейс выбора режима. Выберите режим, который вы хотите установить (p1.1-p4.2);
- 3. После выбора режима, который вы хотите установить, нажмите соответствующий параметр для короткого нажатия клавиши SET. В настоящее время параметр (OP/CL/LOP), который будет установлен. ;
- 4. После настройки значения параметра выберите позицию десятичной точки, нажмите клавишу «Стоп», и выберите диапазон времени;
- 5. После настройки параметров режима выбора нажмите клавишу SET в течение 2 секунд и ослабьте ее через 2 секунды. Режим текущего набора будет мигает, а затем вернитесь к основному интерфейсу, чтобы установить успех параметра.
- 6. После настройки режима вы можете легко увидеть параметры, установленные в текущем режиме через клавишу SET.
Настройки сфера времени:
- 1. Диапазон регулировки времени: 0,1 секунды -999 минут, непрерывная регулировка
- 2. В главном интерфейсе (дисплей“000”) Нажмите клавишу SET, чтобы отобразить OP/CL/LOP и соответствующее время“XXX”
- 3. После того, как значение параметра установлено в интерфейсе выбора режима, выберите диапазон синхронизации, нажмите клавишу Stop;
- “XXX.” десятичная точка за один бит, диапазон времени: 1 секунда ~ 999 секунд
- “XX.X” десятичная точка в десяти местах, диапазон времени: 0,1 секунды ~ 99,9 секунды
- “X.X.X.” Десятичная точка Wlight, диапазон времени: 1 минута ~ 999 минут

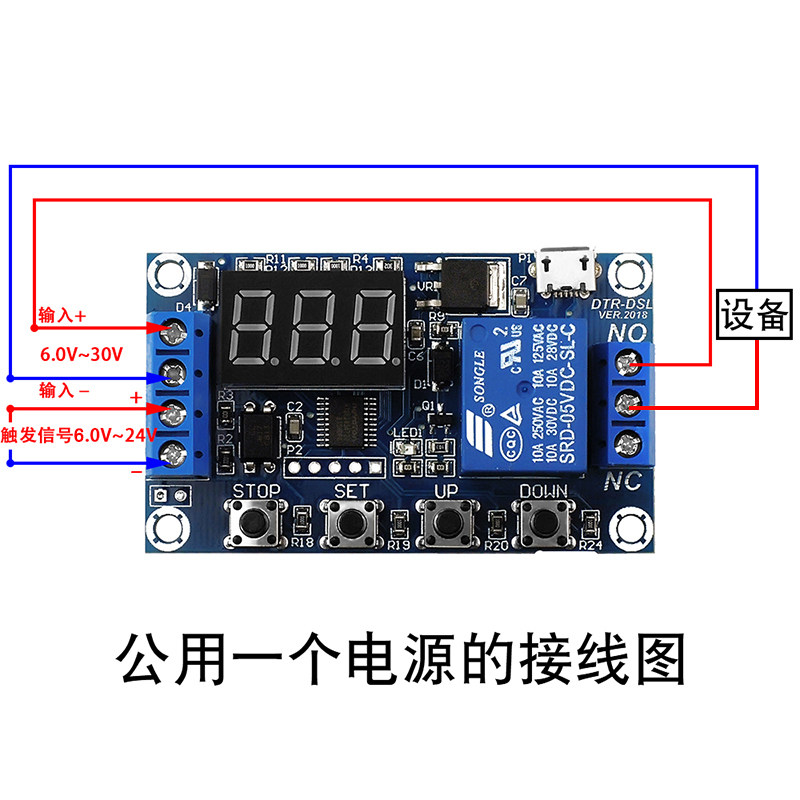

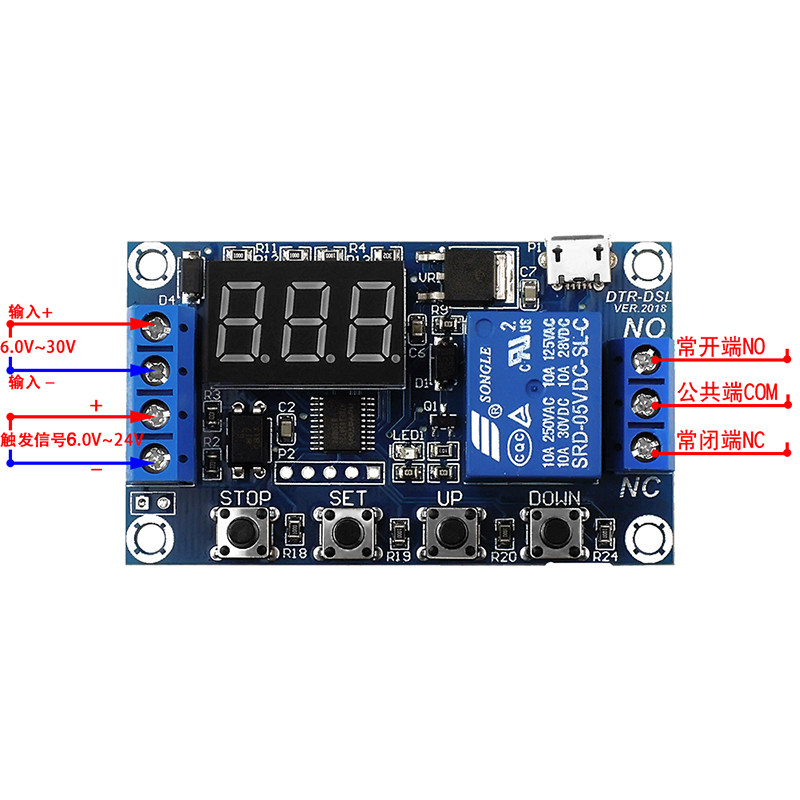

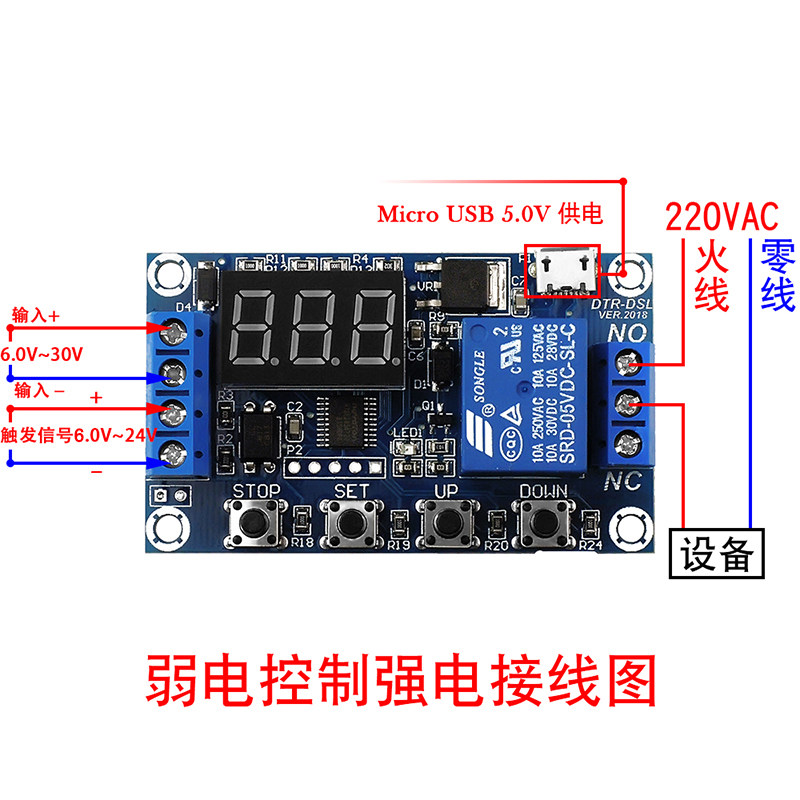

Продукт Используйте схему проводки схема:
Примеры применения:
- Пример 1: Если вам нужно установить OP за 3,2 секунды, то перенесите десятичную точку на десять битов и цифровой DIMPLE“03.2”
- Пример 2: Установите время направления OP в P1.1 составляет 5 секунд, и пользователи хотят переключиться на режим P1.2, поэтому при входе в соответствующие параметры настройки P1.2 также будет 5 секунд;
- Пример 3: Если в режиме есть только OP (например, режим P1.1, p1.2, p1.3), то клавиша SET будет отображать только OP и соответствующее время;
- Пример 4: Если в режиме есть OP, CL, LOP (например, режим P3.1, P3.2), клавиша SET будет отображать OP и соответствующее время, LOP и соответствующее время.

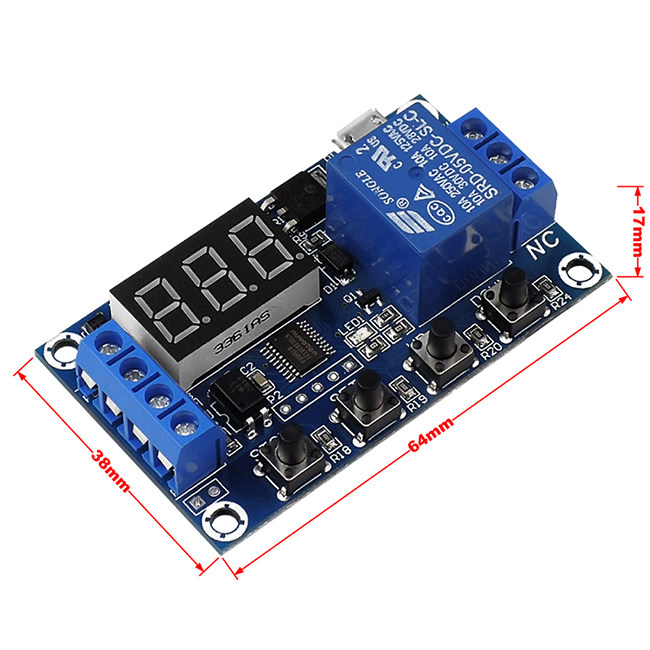

Размер товара:
- -_- -- -_- -
