Восемь -часная много -функциональная реле модуль/задержка/самостоятельный/цикл/время/ссылка/модуль сцепления

Цена: 2 008руб.    (¥95)
Артикул: 571391982928

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:杰亿电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥ 233 197.94 182руб.
¥2906 128руб.
¥ 145 123.252 605руб.
¥13275руб.
  • Информация о товаре
  • Фотографии

Восемь многофункциональных ретрансляционных модулей

8 Многофункциональный модуль управления реле, промышленные компоненты высокого качества, тщательно спроектированные и обработанные, стабильные характеристики, простая работа, могут широко использоваться в различных случаях управления мощностью.

Модуль предустановлен Дуея20 функций, используя конструкцию питания питания широкого напряжения 8-36 В и добавляя функцию сцепления каждого канала, пользователи могут свободно объединять многие новые приложения,Например, сцепление, цикл, ходовые огни и т. Д.Сущность



Функции:

  1. Функция сцепления каждого канала;

2. При 8 канале управление выходом ввода канала 20 функций могут быть установлены отдельно для каждого канала для удовлетворения дополнительных требований применения;

3. Вход в широкополосном напряжении DC 8V-36 В, который имеет функцию противодействия питанию, не повредит модуль из-за неправильного источника питания;

4. Иметь индикатор мощности, индикатор всасывания реле;

5. Можно установить не менее 1 секунды -второго времени, точность времени лучше, чем 1%;

  6. Увеличить функцию автоматической экономии питания;

  7. Все параметры настроек могут храниться автоматически.

8. Терминальная клемма сигнала подтверждает выбор пользователя, высокий уровень или низко -электрический импульс;

один Функция модуля

Пользователи могут выбрать следующие через ключи и отображатьОдна из 20 функций, может быть произвольно в сочетании с режимом связи между дорогами, может устанавливать и сохранять функциональные параметры, вы можете установить параметры T1 и T2 за два периода. Параметры времени могут быть скорректированы между 1 секунды и 255 часов. Максимальная точность лучше, чем 0,01 секунды.

Ключевая функция:

меню1

F--X

НажиматьSETВведите меню1,собака“+ -”регулироватьXдля0~7Соответствует1~8Дорожный канал



собакаSETВведите меню2,собака“+ -”выбиратьXНастройки, связанные с каналом (0~7Полем

меню2

X--0

Функциональный выбор (00Полем

собакаSETВведите, короткую прессу“+ -”Настройка параметров0~19, Соответствует функции1Функция20

X--1

T1Час(000Полем

собакаSETВведите, короткую или длинную прессу“+ -”настраиватьT1Час (0~255Полем

X--2

T1минута (00Полем

собакаSETВведите, короткую или длинную прессу“+ -”настраиватьT1Минута (минута (0~59Полем

X--3

T1Второй (второй (второй00Полем

собакаSETВведите, короткую или длинную прессу“+ -”настраиватьT1Второй (второй (второй (второй0~59Полем

X--4

T2Час(000Полем

собакаSETВведите, короткую или длинную прессу“+ -”настраиватьT1Час (0~255Полем

X--5

T2минута (00Полем

собакаSETВведите, короткую или длинную прессу“+ -”настраиватьT1Минута (минута (0~59Полем

X--6

T3Второй (второй (второй00Полем

собакаSETВведите, короткую или длинную прессу“+ -”настраиватьT1Второй (второй (второй (второй0~59Полем

X--7

Циклы (0000Полем

собакаSETВведите, короткую или длинную прессу“+ -”Установите количество циклов (0~9999Полем



собакаSAVE, Вернуть или сохранить выход



При выборе триггера высокого уровня:

Функция1:Страсть -Delayed всасывание:Задерживается от электроэнергииПосле времени T1 реле высосается и объединяется, и в любое время дается график x высокоэлектрический импульсный сигнал в любое время. Эта функция сбрасывается и перезапускается;

Функция2:Раскрытие задержки мощности:Во время силового вызова, всасывание реле, комбинацияПосле времени T1 реле отключено, и в любое время передается плоский сигнал с высокой плоским импульсом в любое время. Эта функция сбрасывается и перезапускается;

Функция3 ::Вдыхание и комбинация отключены:Развернуть время и отключить время, когда питание называетсяT1 достигает последовательности реле; Время вдыхания T2 достигает последовательности последовательности и дает градусу X высокий электрический импульсный сигнал в любое время. Эта функция сбрасывается и перезапускается;

Функция4 ::Время отключено перед всасыванием:Во время питанияT1 достигает отсоединения реле последующего;

Функция5 ::Режим бесконечного цикла1:Развернуть время и отключить время, когда питание называетсяT1 достигает последовательности реле; Время вдыхания T2 достигает последовательности последовательности, а затем повторяет вышеуказанное состояние; дайте графику X высокоэлектрический импульсный сигнал в любое время, эта функция сбрасывает и перезапускается операция;

Функция6 ::Режим бесконечного цикла2:Когда сила называетсяT1 достигает преемственности последующего прибора; Дайте в любое времяИнтерфейс x представляет собой высокую плоскую импульсную сигнал с высокой силой, эта функция сбрасывается и начинает работать снова;

Функция7:Режим ограниченного цикла1:Развернуть время и отключить время, когда питание называетсяT1 достигает преемственности реле; время вдыхания T2 достигает преемственности реле, а затем повторяет NX или более действия. Эта функция сбрасывается и перезапускается;

Функция8:Режим ограниченного цикла2:Во время питанияT1 достигает преемственности реле; время отключения T2 достигает последовательности последовательности, а затем повторяет NX или более. Эта функция сбрасывается и перезапускается;

Функция9:Режим эстафеты самостоятельно:ПараИнтерфейс x представляет собой сильный плоский импульсный сигнал с высокой силой, реле отстой и объединяется, а затем отсоединяют реле с плоским импульсом с высокой силой.

Функция10 ::Режим реле триггера уровня (включая функцию отключения задержки):Развернуть реле, когда вы звоните, дайте егоИнтерфейс x представляет собой сигнал высокого уровня. Реле сразу же отстой в комбинации. После исчезновения сигнала X -порта реле все еще высасывает комбинацию.ПРИМЕЧАНИЕ. В этой функции, если T1 установлен на 0 секунд, он становится: x -порт имеет высокое всасывание сигнала реле высокого уровня, и сигнал немедленно отключается.

Функция11 ::После запуска фиксированное всасывание времени:Развернуть реле, когда вы звоните, дайте егоИнтерфейс x Высокий плоский импульсный сигнал с высокой плоским импульсом, задержка всасывания времени T1, повторить границу x с помощью плоского импульсного сигнала с высокой силой, повторить функцию более одного раза;

Функция12 ::После запуска отключите:Развернуть реле, когда вы звоните, дайте егоИнтерфейс x представляет собой высокий электрический импульсный сигнал, реле высасывает комбинацию, и реле времени T1 отключается. Повторите сигнал с высокой плоским импульсом с высокой силой на границу x, повторите более одного времени;

Функция13:После запуска фиксированное всасывание и комбинация отключены:Развернуть реле, когда вы звоните, дайте егоИнтерфейс x представляет собой высокую плоскую импульсную сигнал с высокой мощностью, время отключения T1 достигает преемственности последовательности;

Функция14:Время отключиться после запуска:Развернуть реле, когда вы звоните, дайте егоИнтерфейс x представляет собой сильный плоский импульсный сигнал с высокой силой, всасывание реле, время вдыхания T1 достигает реле до отключения; время отключения T2 достигает последовательности реле, повторите границу раздела x. функция более одного раза;

Функция15 ::Бесконечный режим циркуляции после запуска1:Развернуть реле, когда вы звоните, дайте егоИнтерфейс x представляет собой высокую плоскую импульсную сигнал с высокой силой, время задержки T1 достигает преемственности последовательности; функция;

Функция16:Бесконечный режим циркуляции после запуска2:Развернуть реле, когда вы звоните, дайте егоX x раздела x. Сигнал с плоским пульсом с высокой силой, всасывание реле, время вдыхания T1 достигает преемственности реле; ПовторитьИнтерфейс x может быть плоским импульсным сигналом с высокой мощностью, который может перезагрузить вышеуказанные функции;

Функция17:После запуска режима ограниченного цикла времени цикла1:Развернуть реле, когда вы звоните, дайте егоИнтерфейс x представляет собой высокую электрическую и плоскую импульсную сигнал, а время отключения T1 достигает последовательности последовательности. Повторите сигнал с высоким электрическим импульсом на границу X, вы можете перезапустить вышеуказанные функции;

Функция18:После запуска режима ограниченного цикла времени цикла2:Развернуть реле, когда вы звоните, дайте егоИнтерфейс x представляет собой мощный плоский импульсный сигнал. Его можно отрегулировать между повторным интерфейсом между x x

Функция19 ::Режим цикла условия1:Развернуть реле, когда вы звоните, дайте егоИнтерфейс x представляет собой сигнал высокого уровня, и время задержки T1 достигает преемственности последовательности; время вдыхания T2 достигает последовательности реле, чтобы отключить. Пока высокий уровень x не исчезает, модуль повторяется Вышеупомянутое действие. Исчести, реле отключается немедленно, функциональный сброс;

Функция20 ::Режим цикла условия2:Развернуть реле, когда вы звоните, дайте егоX развлечение сигнал высокого уровня, всасывание реле и комбинация, время вдыхания T1 достигает последовательности реле; время отключения T2 достигает последовательности реле. Пока высокий уровень x порт не исчезает, модуль повторяется вышеупомянутые действия. еслиСигнал высокого уровня интерфейса x исчезает, реле отключается немедленно, и функциональный сброс;



два Электрический параметр

Рабочее напряжение: рекомендуется DC8V-36V (экстремальное рабочее напряжение DC 6V-45V)

Помещенная мощность: статическая мощность (когда реле не вдыхается) меньше, чем0.1W

     Динамическая мощность (когда реле вдыхается) менее 3,0 Вт

Рабочая температура: рекомендуется-20℃—60℃(Экстремальный диапазон рабочей температуры-30℃—70℃Полем

Нагрузка емкость: реле часто начинает емкость нагрузки на рот: DC0-30 В/10а, обмен 0-250 В/10а

     Ретрансляция Обычно закрытая грузоподъемность порта: DC 0-28V/10A, связь 0-125V/10A

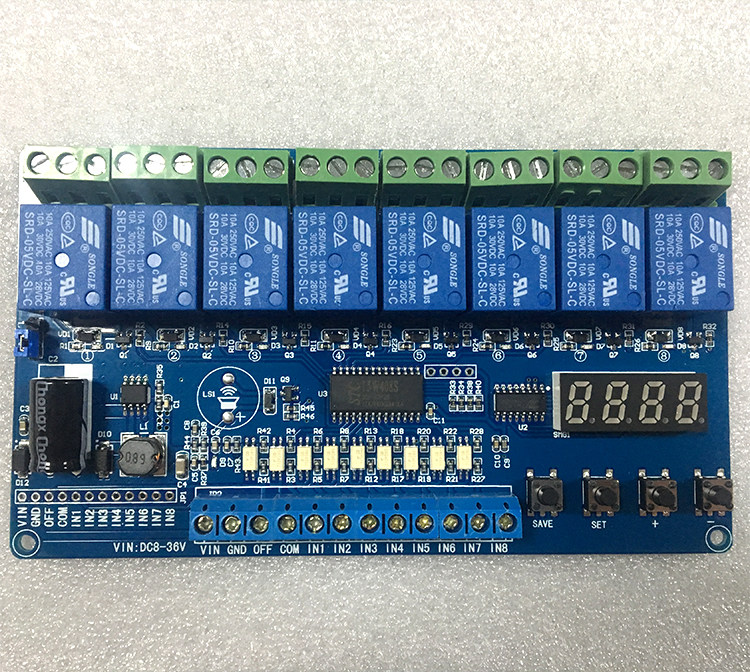

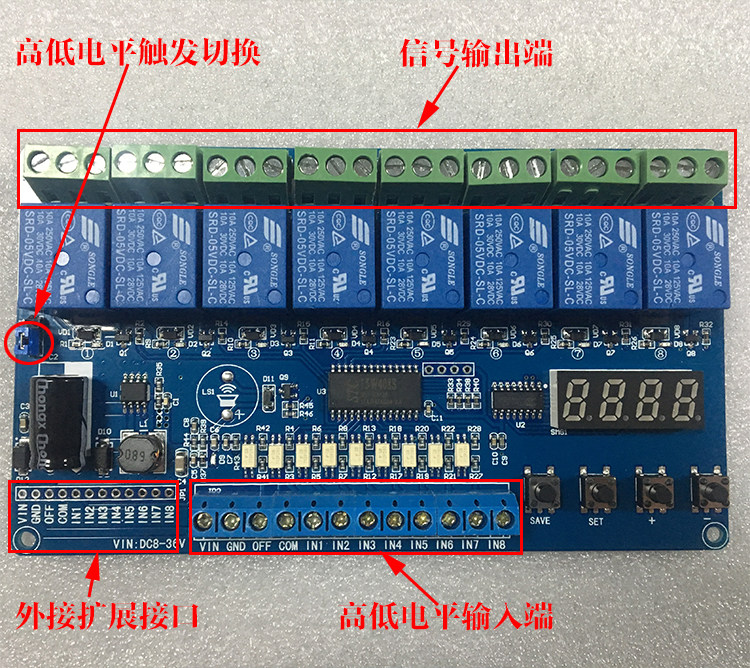

три Интерфейс модуля

Напряжение модуля/Входной конец сигнала:иметь12 линейный интерфейс, все интерфейсы имеют клеммы проводов, что удобно для использования пользователями

1. VIN: источник питания постоянного тока положительный

2. GND: отрицательный электрод питания постоянного тока.

3

4. Com: Общественный конец входного терминала фотоэлектрического выделения сигнала изоляции

5. In1-in8: введите интерфейс обнаружения сигнала

Примечание:Введите интерфейс обнаружения сигнала, который может быть как высоким уровнем, так и низким уровнем. Пользователи могут пройти черезВыбор COM-порта, если Com подключен к H, IN1-I высокий уровень и эффективен. Если Com подключен к L, IN1-I действителен на низких уровнях!

Триггерное напряжение (Com, напряжение порта IN1-In8): не превышайте 5V на высоких уровнях, не превышают 0,8 В на низком уровне.

Выходная терминала нагрузки реле:иметь24 -линейный интерфейс, все интерфейсы имеют клеммы проводов
