Электромагнитный электронный китайский ретранслятор, 12v, 24v, 36v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

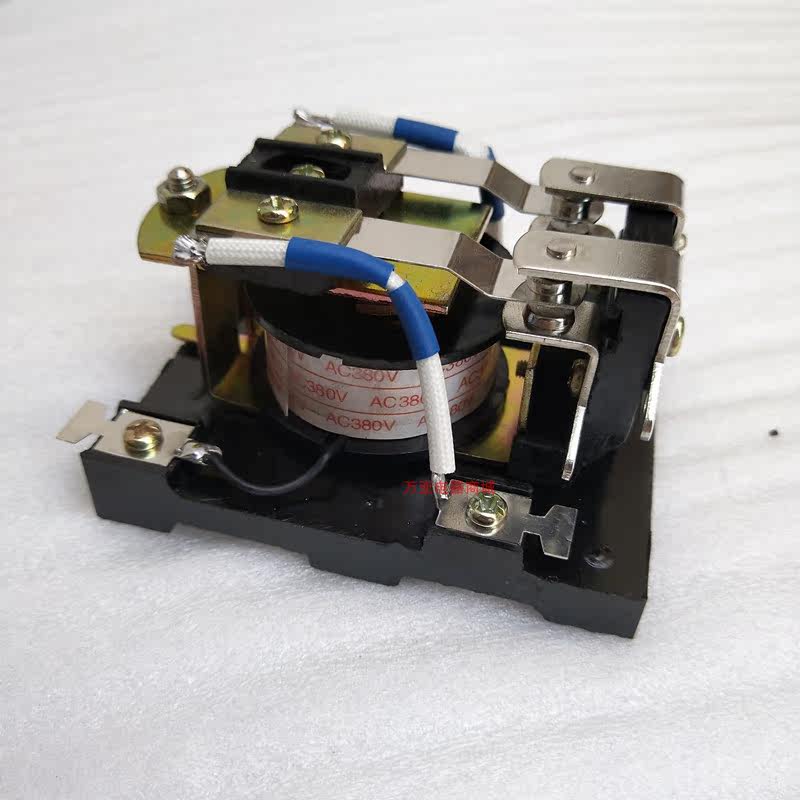

Реле типа 522 пригодно для использования в электрических цепях стационарных устройств, управляемых цепями управления постоянного или переменного тока, а также пригодно для использования в устройствах общей автоматики, релейной защиты, сигнальных устройствах и средствах связи в качестве инструкций по маркировке и регистрации цепей открытия и закрытия.
Технические характеристики продукта: 6-220 В постоянного тока/6-380 В переменного тока
Размер продукта: 75X51X46
Сколько напряжения v, когда вы делаете фото
Технические характеристики
КонтактСформируйте две групповые конверсии
КатушкаПотребляемая мощность переменного тока; 5,5 ВА постоянного тока; 4 Вт
Контактная нагрузка 10А220В переменного тока 10А24В постоянного тока
Контактное сопротивление ≥50 мОм
Устойчивость к изоляции ≥100MОмDC500В
Электрическая прочность между катушкой и контактами, переменный ток 2000 В, 50 Гц, 1 мин.
Во время того же группы контакт AC1500V50 Гц 1 мин
Время действия ≥60 мс
Время восстановления ≥40 мс
Электрическая жизнь: 1X105 раз
Механическая жизнь: 5X106 раз
Вес 350 г.
Условия использования
Диапазон окружающей среды -10～+40℃
Относительная влажность 35℃~98% относительной влажности.
Атмосферное давление 86 ～ 106 кПа
Вибрация 10–55 Гц, двойная амплитуда 1,5 мм.
Удар 150 м/с2
Характеристики катушки напряжения
при 20 ℃
Категория Технические характеристики продукта
(V)Сопротивление катушки
ΩВсасывающее напряжение
(V)Выпустить напряжение
(V)Рабочий ток
(мА)
DC 6 16,1 4,5 385
12 54 9 2.4 242
24 288 18 4.8 88
48 1000 36 9.6 48
110 3920 82.5 22.0 31
127 5050 95 25.4 27
220 13650 165 44.0 18
AC 6 2,42 5,1 770
12 8,68 10,2 375
24 33,2 20,4 205
36 77,2 30,6 138
110 75,3 93,5 44
127 990 108 38.5
220 2800 187 22.5
380 10000 323 11
Характеристики катушки постоянного тока
Технические характеристики изделия Сопротивление катушки (Ом) Ток срабатывания (мА) Ток отпускания (мА)
DC42mA 1000 37 10
DC29mA 2000 25.7 7
DC24mA 3000 21 5.7
DC22mA 3700 19.1 5.3
DC21mA 4000 18.5 5.1
DC20mA 5000 18.4 5
DC18mA 6000 16.2 4.4
DC17mA 8000 14.9 4.1
DC15mA 9000 13.8 3.8
DC14mA 10000 12.6 3.4
