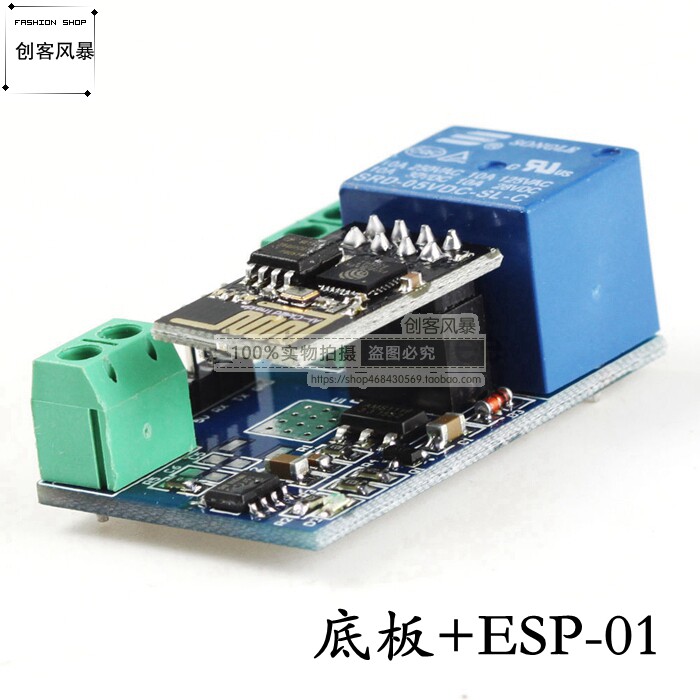

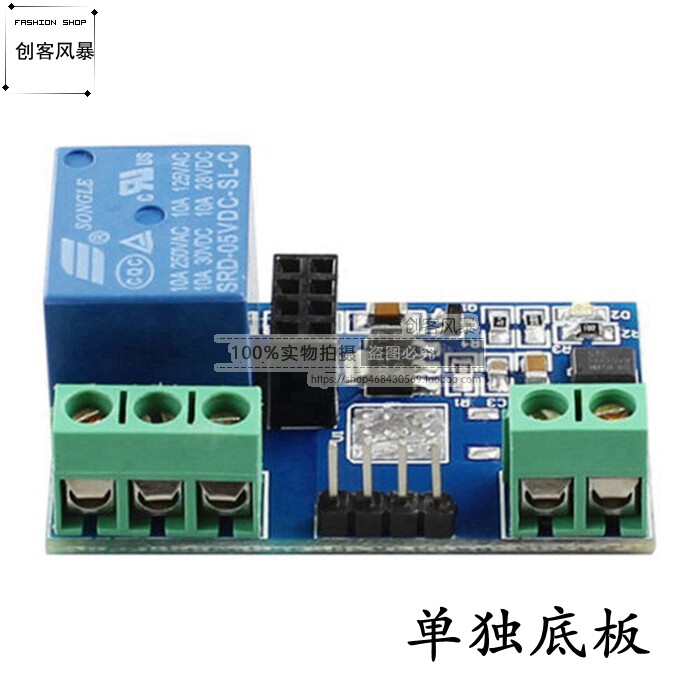

| Технические характеристики: | Соло, Ниже+ESP-01, Ниже+ESP-01s |
Скачать:
https://pan.baidu.com/s/1kV4zvyn
Применить загрузку в одиночку (любой из них):
http://www.liqucn.com/rj/298280.shtml
http: //app.mi

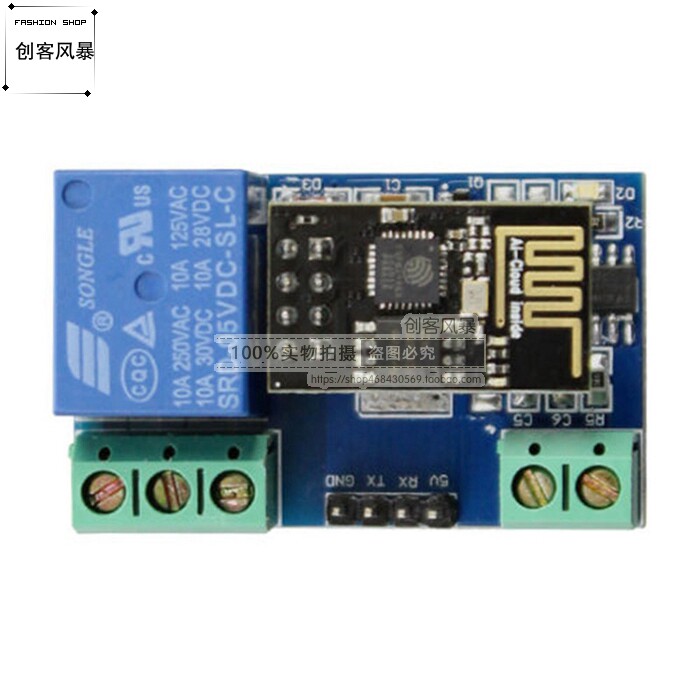

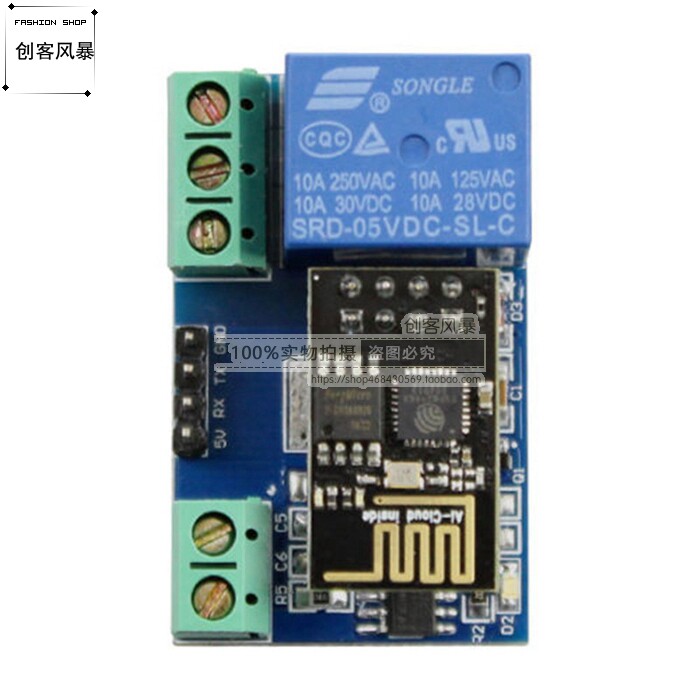

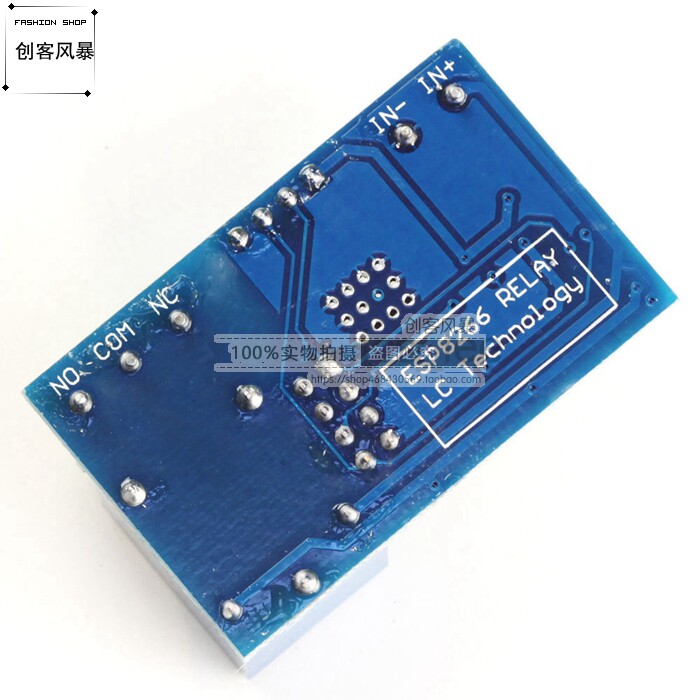

ESP8266 5V модуль реле Wi -Fi
Параметры продукта:
Размер продукта: 45*28 мм
Рабочее напряжение: DC5V
Метод связи: WiFi (ESP8266 модуль)
Параметры последовательной связи: 9600,8,1,0,0
Расстояние передачи: максимальное расстояние передачи 400 м (когда мобильный телефон оснащен модулем Wi -Fi)
Нагрузка: 10a/250vac 10A/30 В постоянного тока, всасывание эстафеты 100 000 человек 100 000 раз
Способ работы:
1. Мобильный телефон оснащен модулем Wi -Fi;
2. Мобильный телефон и модуль Wi -Fi оснащены той же дорогой на той же дороге, а реле контролируется мобильным приложением;
1. Модуль Wi -Fi ESP8266 на плате имеет три рабочего режима: STA (клиент), AP (Hotspot), STA+AP (клиент+горячие точки), согласно рабочим методу модуля, выберите рабочий режим Wi -Fi Модуль соответственно сущность
2. Перед использованием модуля вам необходимо использовать программное обеспечение отладки последовательных портов, а USB -модуль TTL для отправки последовательных инструкций для настройки модуля WiFi. , RX и GND -контакты на модуле (ESP8266666 (ESP82666666 (ESP826666666 Скорость передачи модуля по умолчанию, как правило, 115200 или 9600. При 115200, в противном случае необходимо отправить AT+CIOBAUD = 9600. Реле не может быть правильно контролируется), в+, в соединении питания 5 В в соединении.
3. После завершения конфигурации (обратите внимание, что источник питания 5V не может быть отключен, поскольку параметр модуля WiFi не может быть сохранен после выключения питания) Установите приложение «TCP Connection» на телефоне Android, нажмите «Соединение» после открытия) , Нажмите «Соединение», затем нажмите «Переключатель» в интерфейсе. Выключите реле, когда содержимое инструкции составляет A00100A1), и выберите его в форме шестнадцатеричной, а затем нажмите на соответствующий блок, чтобы управлять переключением реле.
Рабочий метод 1: телефон оснащен следующим заказом, когда мобильный телефон оснащен модулем Wi -Fi:
1. at+cwmode = 2, то есть выберите режим AP;
2. AT+RST, сброс;
3. at+cipmux = 1, включите мульти -соединение;
4. at+cipserver = 18080, настройте TCP -сервер, установите номер порта;
5. AT+CIOBAUD = 9600 Установите скорость Поттера на 9600. (Потому что чип управления реле работает на Potter 9600)
6. AT+CIFSR, проверьте IP -адрес в режиме AP, например: APIP,"192.168.4.1"Предметы
7. Имя подключения мобильного телефона-это сигнал Wi-Fi, начиная с AI-Thinker или ESP8266;
8. Введите адрес и порт в приложение «TCP Connection», например, 192.168.4.1 и 8080;
9. Нажмите на соответствующий серый квадрат, чтобы управлять реле.
Рабочий метод 2: Мобильный телефон и модуль Wi -Fi также оборудованы одинаково таким же образом и отправляют инструкции в следующем порядке:
1. at+cwmode = 1, то есть выберите режим STA;
2. AT+RST, сброс;
3. At+CWLAP, перечислите WiFi, доступный поблизости;
4. AT+CWJAP =, пусть модуль WiFi подключает маршрутизатор, из которого SSID
И имя пароля и пароль, такие как: at+cwjap ="TP-LINK","123456"Предметы
5. at+cipmux = 1, включите мульти -соединение;
6. AT+CIPServer = 18080, настройте TCP -сервер, установите номер порта;
7. AT+CIFSR, проверьте IP -адрес в режиме STA, например: Staip,"192.168.1.102"Предметы
8. Мобильный телефон подключен к маршрутизатору;
9. Введите адрес и порт в приложении «TCP Connection», например: 192.168.1.102 и 8080;
10. Нажмите на соответствующие серые кубики, чтобы контролировать реле.
Добрые советы:
1. Режим STA+AP модуля WiFi применим к двум вышеуказанным методам работы.
2. Модуль ESP8266 имеет механизм тайм-аута. AT+CIPSTO = 3600.
3. Когда модуль Wi-Fi на модуле отключен, RX, TX и GND-ноги USB к модулю TTL Подключают контакты RX, TX и GND на модулях и в подключенном 5-В. .
