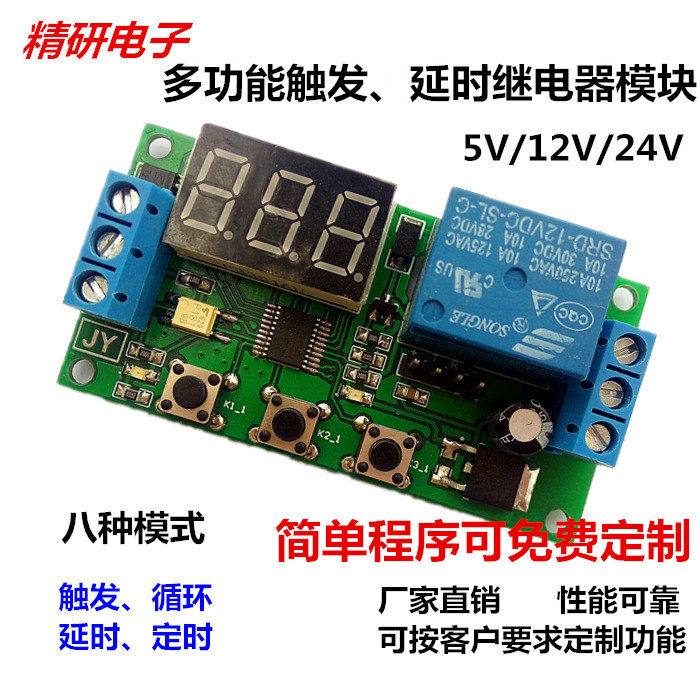

Переключатель, ретранслятор, регулируемый модуль, 5v, 12v, 24v
Цена: 379-400руб. (¥17.9)
Артикул: 552995727757
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:精研电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
- 5 В постоянного питания
- 12 В постоянного питания
- 24 В постоянного питания
Добавить в корзину
Другие товары этого продавца
¥ 130 129.52 737руб.
¥952 008руб.
¥29613руб.
¥40846руб.
| Напряжение питания: | 5 В постоянного питания, 12 В постоянного питания, 24 В постоянного питания |
Заводские прямые продажи, приветственный агент, пакетная скидка!
Специальная записка:
Рекомендуется выбрать приоритет питания 5 В и 12 В.Если вы выберете источник питания 24 В, попробуйте поставлять источник питания или линейный источник питания 1A-2A, насколько это возможно, и вы не можете использовать мощность батареи 24 В.
Описание Работы:
Подключите источник питания, подключение к терминалу сигнала или триггеры датчика PNP, когда существует триггер высокого уровня (или кнопка подключена к положительному полюсу мгновенно), модуль начинает работать, и обратный отсчет отложено.
Вы можете управлять временем, количеством рабочих времен и т. Д. Можно управлять двигателем управления, лампочки, соленоидного клапана, водяного насоса, светодиодного ремня и другого оборудования через этот модуль.
Введение функции продукта:

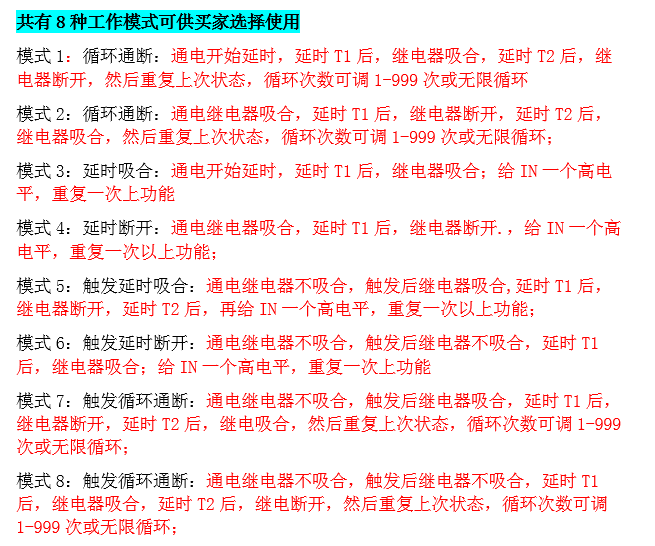

Есть 8 рабочих режимов для покупателей на выбор
Режим 1
:
Циклоп:
Задержка мощности питания,
После задержки T1
, Эстафетное всасывание, комбинированное,
После задержки T2 передать электричество
устройство
Смущен, а затем повторите последнее состояние,
Количество циклов может быть скорректировано в 1-999 раз или неограниченные циклы
Модель 2: Циклон трепетает:
После всасывания мощности после задержки T1 реле отсоединяется после задержки T2, реле электрического электричества
устройство
Вдохните, затем повторите последнее состояние, количество циклов может быть скорректировано в 1-999 раз или бесконечные циклы;
Модель 3: Позднее всасывание:
Задержка мощности питания,
После задержки T1
, Всасывание реле;
Режим 4
: Отключение задержки:
После прохождения всасывания реле после задержки T1 реле отключено.
Режим 5
:
Задержка задержки всасывания:
Мощность -на реле не сосут комбинацию, запускает последовательность последующих приборов.
Предметы
Режим 6: Отключение задержки триггера:
Реле мощности Тонга не отстой, запускает не -аудицию ретрансляционных приборов
,
После задержки T1
, Всасывание реле;
Режим 7: Триггер циклическая разборка:
Реле мощности Тонга не отстой, запускает эстафетную комбинацию всасывания
, После задержки T1, реле отключается, после задержки T2, реле присоски, а затем повторяет последний статус.
Количество циклов может быть скорректировано в 1-999 раз или неограниченные циклы
Предметы
Режим 8
: Trigger Cycle Break:
Реле мощности Тонга не отстой, запускает не -аудицию ретрансляционных приборов
,
После задержки T1
, Эстафетное всасывание, комбинированное,
После задержки T2 следуйте за электричеством, чтобы включить, а затем повторите статус в последний раз.
Количество циклов может быть скорректировано в 1-999 раз или неограниченные циклы
Предметы
Простые настройки, удобная и быстрая работа!
Введение параметра продукта:
1: рабочее напряжение: 5 В, 12 В, 24 В (сколько энергии нужно?
2: Триггер: кнопка подключения клемм -клеммы сигнала или триггер датчика -типа PNP, когда существует триггер высокого уровня (или клавиша для мгновенного подключения мощности питания)
Сущность
3: Выходная способность: Вы можете управлять оборудованием в пределах 220V10A или оборудования в течение 3V10A.
4: Статический ток 20 мА, динамический ток 50 мА.
5: Продолжает защиту от питания.
6: Все параметры могут быть установлены, которые имеют функцию питания от постоянной памяти.
7: Используйте подсчет обратного отсчета для отображения, вы можете интуитивно знать время задержки.
8: Жизнь жизни: более 100 000 раз, рабочая температура: -40 ---- 85 ℃
9: размер платы 64*33,3*20 мм

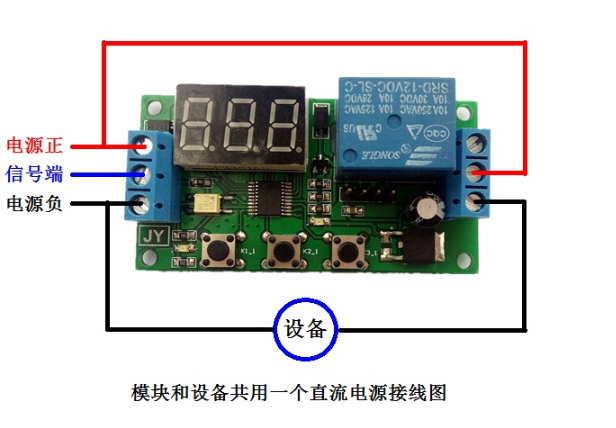

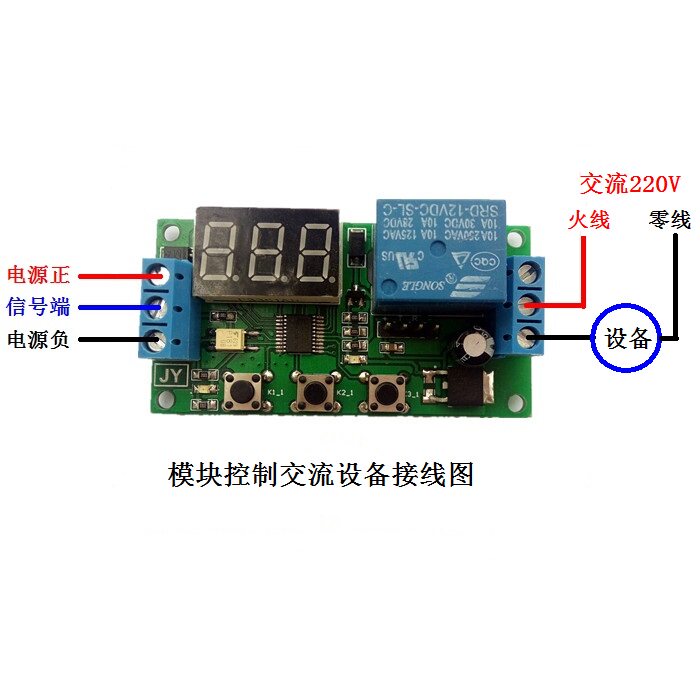

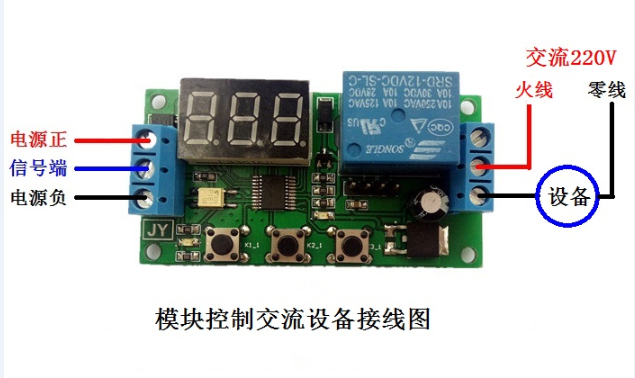

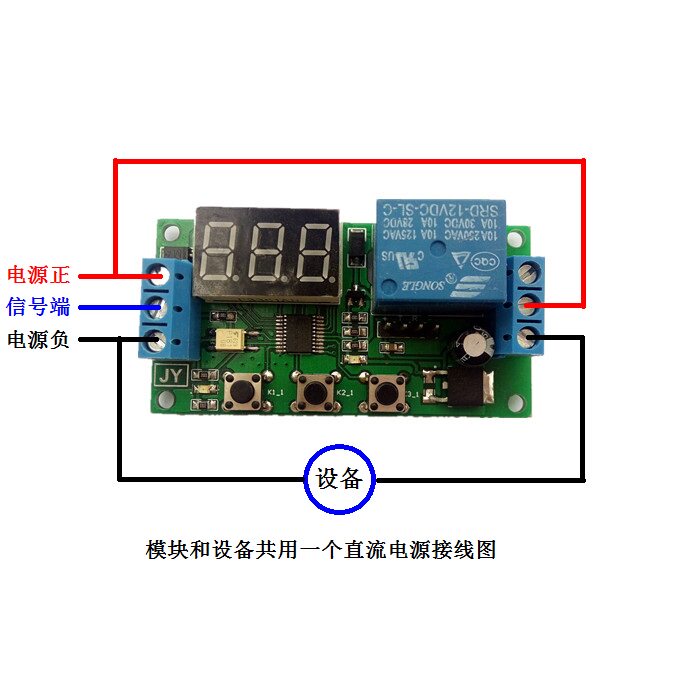

Схема подключения:

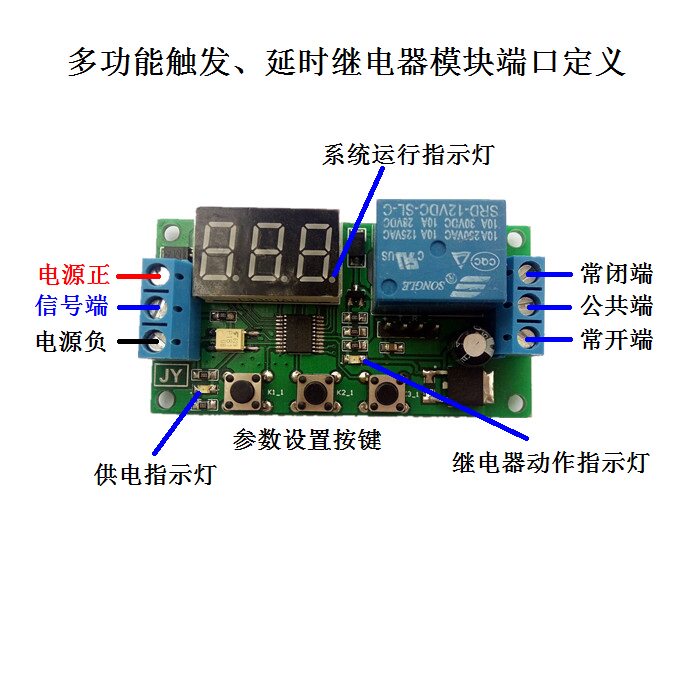

Ключевое описание:
K1 (слева)
Выбор кода параметра
K2 (середина)
Введите функциональные параметры, данные плюс
K3 (справа)
Данные уменьшаются.
Описание кода функции:
Pn 1
: Рабочий режим: есть 8 рабочих режимов на выбор.
Pn 2
: Реле
Первый
Время задержки статуса T1
Pn3
:
реле
второй
Время задержки статуса T2
Pn4
:
Два единица времени задержки, параметры блока следующие таблицы следующих
Pn 5:
Количество циклов: установлено для установки на
Указывает бесконечный цикл или 1-999 циклов.
Установить как
1-9999
В то же время количество соответствующего времени выполняется после запуска, например, настройка на 2. После запуска циркуляция выполняется дважды, снова запускается, а затем ездит на велосипеде, чтобы выполнить 2 раза.
Как использовать
Шаг 1: Поднимите источник питания и питание.
Шаг 2: Нажмите клавишу K1, введите выбор кода функции, отобразите PN1-PN5, а затем нажмите K1, чтобы циркулировать код функции.
Шаг 3: При отображении кода функции нажмите клавишу K2, чтобы ввести настройки параметра соответствующего кода.Нажмите K2 или K3 в это время, чтобы добавить и вычесть значение параметра.После того, как параметр установлен, нажмите клавишу K1 и вернитесь ко второму шагу.
Четвертый шаг:
После того, как все параметры PN1-PN5 установлены, нажмите клавишу K1, чтобы автоматически сохранить все параметры в системе и ввести рабочее состояние.Повторно, вы можете работать в соответствии с установленной функцией.
После входа в настройки параметра,
4S
Не нажимайте какие -либо клавиши, система автоматически выходит из настройки параметров и сохраняет параметры SET.
Установите экземпляр:
Цикл режима 1 сломан:
Реле мощности мощности не отстой, задержка T1 = 30 секунд, всасывание реле, задержка T2 = 70 секунд, 4 раза в цикле
Код установлен на
Pn 1=1
,
Pn 2=30
,
Pn 3=70
,
Pn 4=5
,
Pn 5=4
Сущность
Цикл режима 2 сломан:
Всасывание реле мощности -задержка T1 = 12 секунд, отключение реле, задержка T2 = 40 секунд всасывание, цикл 10 раз
Код установлен на
Pn 1=2
,
Pn 2=12
,
Pn 3=40
,
Pn 4=5
,
Pn 5=10
Сущность
Режим 3 отсроченного всасывания:
Реле мощности мощности не отстой, задерживает T1 = 20 секунд всасывания реле и повторить сигнал триггера
Код установлен на
Pn 1=3
,
Pn 2=20
,
Pn 4=4
Сущность
Примечание (код, который не установлен, не полезен)
Режим 4 Отключение задержки:
Всасывание мощности мощности -задержка реле T1 = 1 минута отключить реле, повторите сигнал триггера на сигнал триггера
Код установлен на
Pn 1=4
,
Pn 2=1
,
Pn 4=7
Сущность
Примечание (код, который не установлен, не полезен)
Режим 5 триггер задерживается всасывание:
Реле мощности не отсоединяет и комбинируется, задержка всасывания и комбинации после запуска, T1 = 99 секунд отключена, а задержка 2 секунды будет многократно выполнена до сигнала триггера
Код установлен на
Pn 1=5
,
Pn 2 = 99, pn3 = 2
,
Pn 4=7
Сущность
Примечание (код, который не установлен, не полезен)
Режим 6 отключение задержки триггера
: Реле мощности не сосут комбинацию.
Код установлен на
Pn 1=6
,
Pn 2=8
,
Pn 4=4
Сущность
Примечание (код, который не установлен, не полезен)
Режим 7 запускает цикл:
Реле мощности не высосает комбинацию, всасывание и комбинация триггера, задержка T1 = 8 секунд сломана, задержка T2 = 25 секунд всасывания,
3 раза.После того, как цикл закончился, повторите сигнал триггера.
Код установлен на
Pn 1=7
,
Pn 2=8
,
Pn 3=25
,
Pn 4=5
,
Pn 5=3
Сущность
Режим 8 триггерский велосипедный велосипед разбит:
Мощность -на реле не сосут комбинацию.
Нет цикла.Повторите сигнал триггера.
Код установлен на
Pn 1=8
,
Pn 2=15
,
Pn 3=25
,
Pn 4=5
,
Pn 5=1
Сущность
Введение производительности:
1. Этот продукт отображается в бесчисленных цифровых светодиодах.
Модуль задержки.Высококачественный аутентичный реле Songle Power -Relay -Level -Level Double -Level Double -Sided Material, стабильная производительность может быть обширной с различными местами управления.
2. Время задержки продукта может быть установлено само по себе, вы можете установить настройки клавиши.
3. Продукт является точной задержкой, а ошибка в секунду составляет 0,01%.
Задержка составляет 0-999 минут;
4. Светодиодный дисплей, часто запускающий модуль реле задержки, который может быть вызван внешним сигналами.Когда питание выполняется, светодиодный свет питания включен, и система запускает индикаторный свет в течение 1 секунды.
(Этот продукт может настроить другие подобные требования в соответствии с потребностями клиента).
5. Модуль является триггером высокого уровня, время подсчета составляет 0-999 минут.
6. Этот продукт имеет широкий спектр приложений и может использоваться в нескольких областях;
7. Вход продукта имеет выделение оптокуплера для повышения анти -интерференционной способности и обеспечения стабильности.
