FRM01 ГРМ/задержка/цикл/Self -lock/RELAY MODULE MODULE/18 Функции могут быть установлены
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 5V
- 12V
- 24V
| Цвет: | 5V, 12V, 24V |

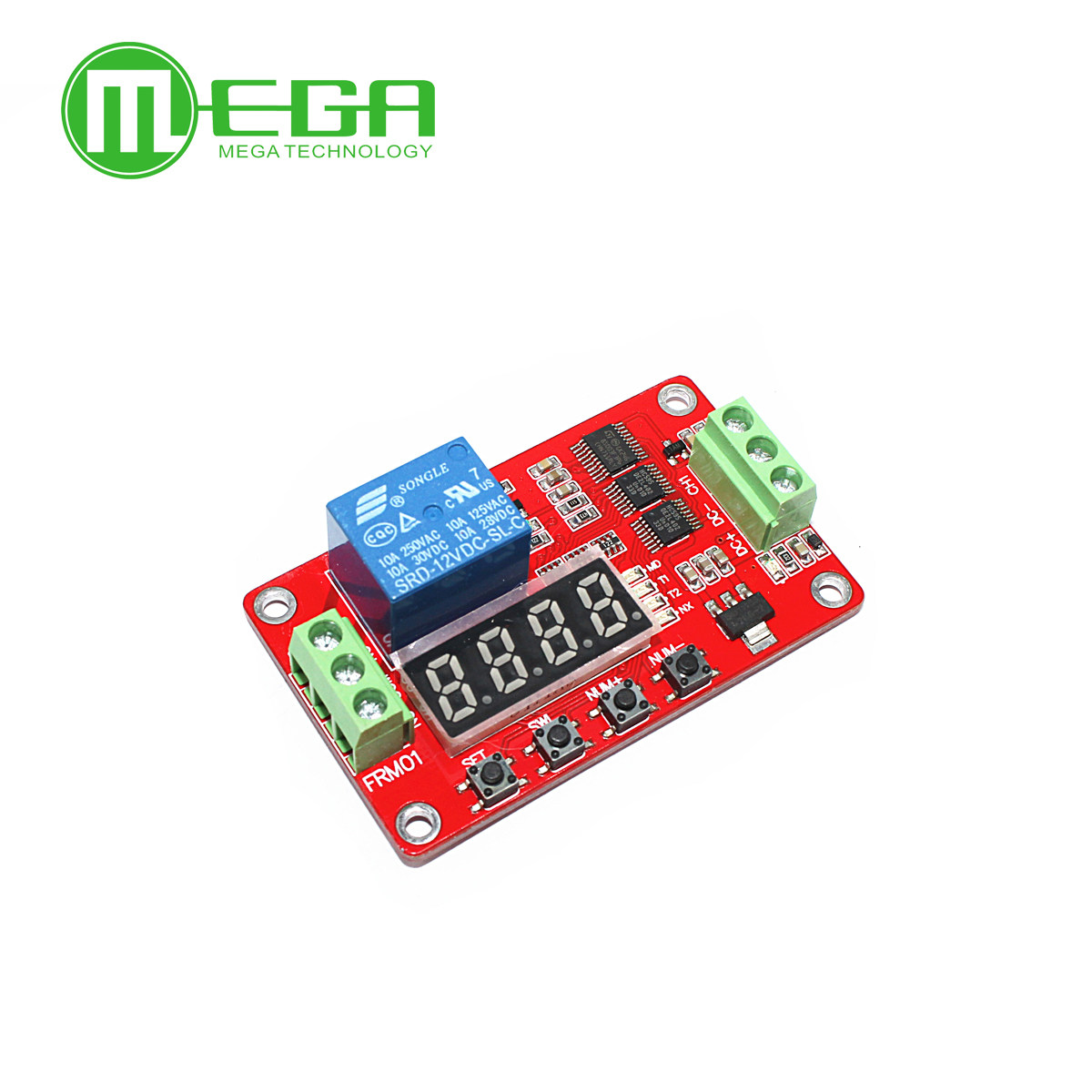

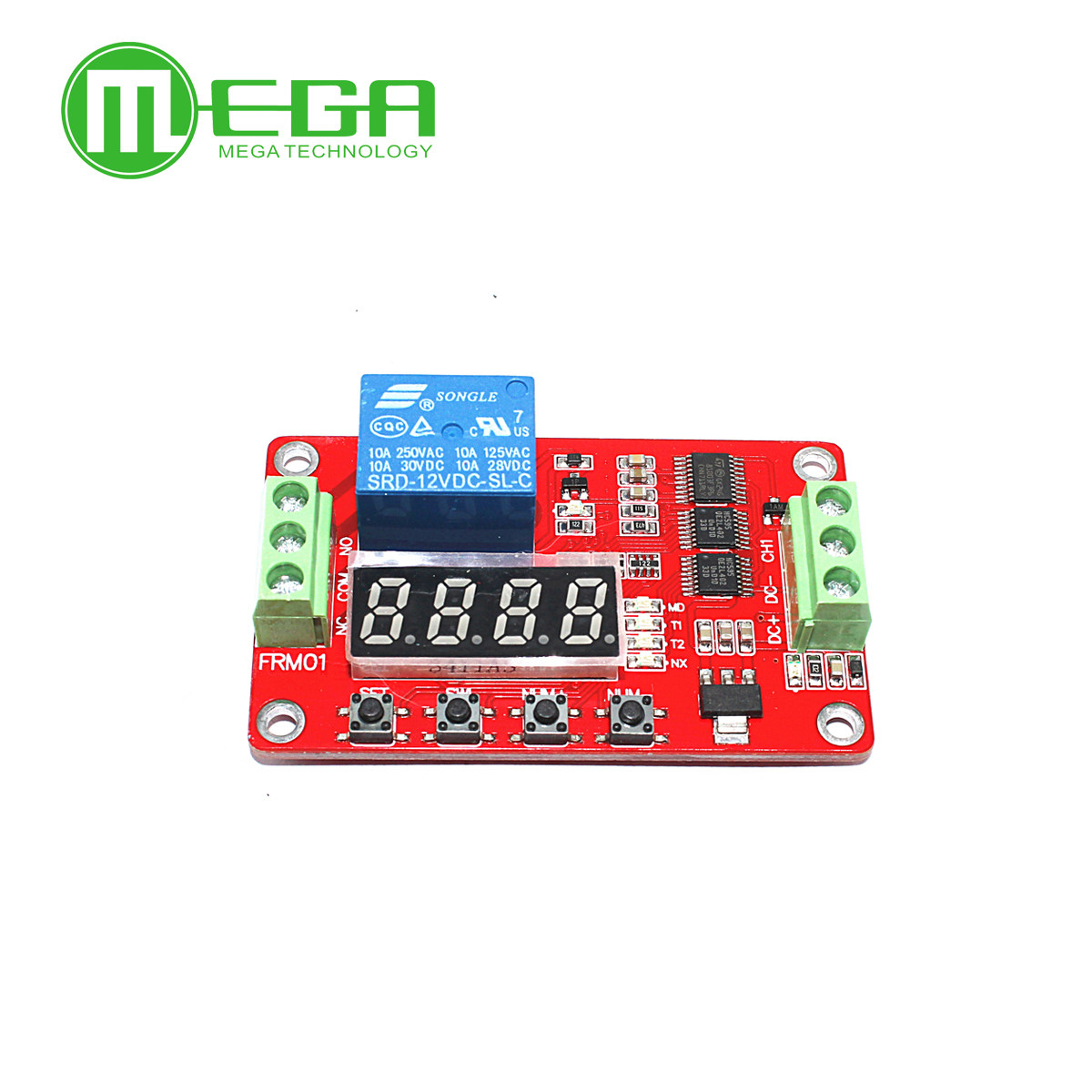

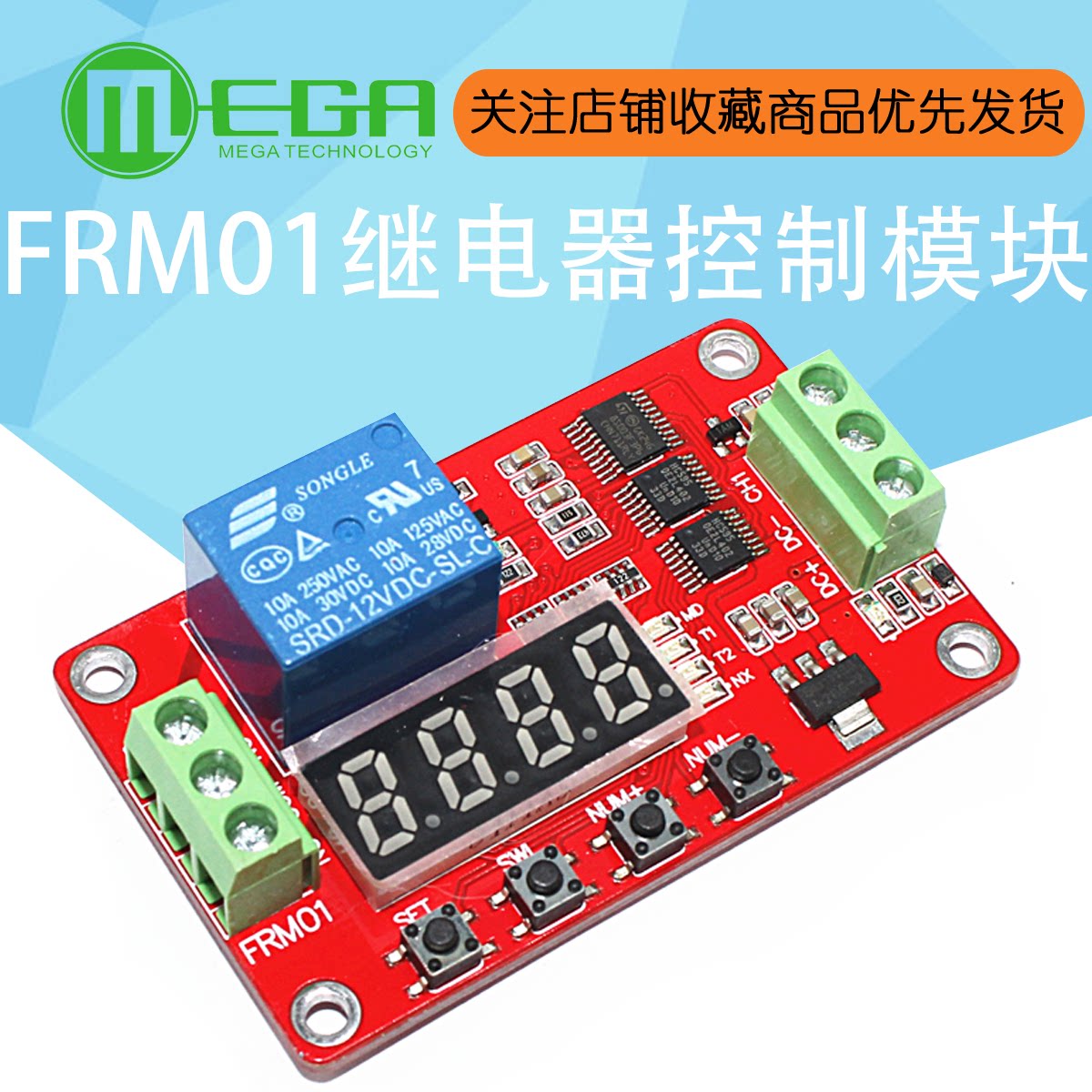

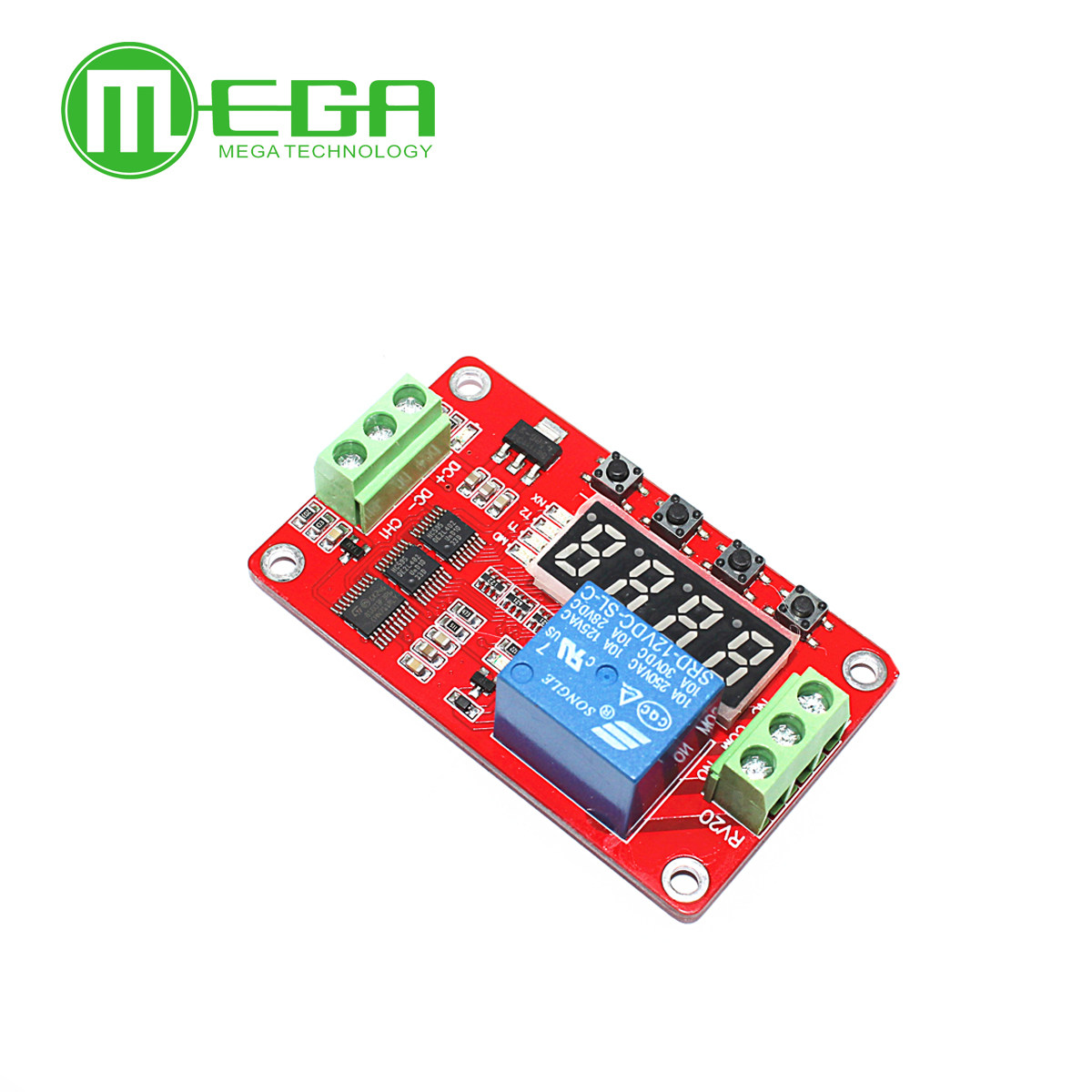

FRM01 Многофункциональный модуль управления реле предназначен для пользователей с различными потребностями. Micro Controller использует микроконтроллеры в качестве основного блока управления, предварительно установленные 18 функций, а модуль использует подлинный реле мощности высокого качества. И производительность стабильна, и она может широко использоваться в различных случаях управления мощностью.
Функции:
1. Новое обновление до версии 2.0, функция модуля увеличивается с предыдущих 8 типов до 18, чтобы удовлетворить больше потребностей применения;
2. Увеличьте функцию анти -Anti -Anti -Anti -Anti, она не повредит модулю из -за неправильного источника питания;
3. Используя качественный качественный модуль качества Dingji для замены предыдущего отдельного источника питания, система является более стабильной и надежной;
4. Добавьте 0,1 секунды к функции времени, а точность времени обновляется за 0,1 секунды до 0,01 секунды;
5. Увеличить функцию автоматической сохранения питания, пользователи могут установить себя
Одна функция модуля
Пользователи могут выбрать одну из 18 -й функции через ключи и отображение, которые могут устанавливать и сохранять функциональные параметры или просматривать параметры текущей функции. конкретные, о конкретных. Установите инструкции по операции, которые можно запросить продавцу.
Напоминание: функция 1-8 запускается сама по себе. Функция 9-18 требует мощных плоских импульсных сигналов (высокая продолжительность уровня не так, как 20 мс, то же самое ниже) запуск триггера.
Функция 1:
Время и комбинированное: после включения всасывания реле времени задержки T1, T1 может быть скорректирован между 0,1 секунды-270 часов, дайте высокопроизводительный плоский импульсный сигнал на границу CH1, повторить функцию более одного раза;
Функция 2:
Отключение времени: при включении, реле и комбинации задержка реле T1, отключение времени T1, T1 может быть скорректирован между 0,1 секунды до 270 часов. Дайте графику CH1 высокопрочный плоский импульсный сигнал, повторяйте вышеуказанные функции за раз;
Функция 3:
Время, комбинирование и отключение: после подачи мощности реле не будет сначала отсосано, а время задержки T1 достигает последовательности последовательности. Может быть скорректирован, дайте графику CH1 высокий плоский импульсный сигнал с высокой силой, повторить выше функции;
Функция 4:
Время отключение и повторное разрешение: после обслуживания мощности реле сразу же отстойет комбинацию, и время задержки T1 достигает реле до отключения. Может быть отрегулировано, дайте сигнал с высокой плоской импульсной импульсом для интерфейса CH1, повторите выше функции;
Функция 5:
Неограниченное время цикла Режим времени 1: После передачи питания реле не будет сначала отсосано, а время задержки T1 достигает последовательности реле; второе-270 часов можно скорректировать. Дайте границе CH1. импульсный сигнал, который может перезагрузить вышеуказанные функции;
Функция 6:
Неограниченный режим синхронизации цикла 2: После передачи мощности реле сразу же отстой к комбинации, и время задержки T1 достигает последовательности реле; время отключения T2 достигает последовательности реле, а затем повторяет вышеуказанный статус. - 270 часов могут быть отрегулированы. Дайте графику CH1 высокую плоскую импульсную сигнал с высокой мощностью, который может перезагрузить вышеуказанные функции;
Функция 7:
Режим ограниченного петля 1: На основе функционала 5 увеличивайте количество времени цикла. В настоящее время T1 и T2 могут быть скорректированы между 0,1 секунды -9999 секунд. Плоский импульсный сигнал с высокой силой может перезагружать вышеуказанные функции;
Функция 8:
Режим ограниченного цикла 2: На основе функции 6 увеличивайте количество времени цикла.
Функция 9:
Режим самостоятельного реле: дайте реле интерфейса CH1 высокоэлектрический импульсный сигнал, реле высасывает комбинацию, а затем отсоедините высокомолосный плоский импульсный реле.
Функция 10:
Режим реле триггера: дайте интерфейсу реле CH1 высокоуровневый сигнал, всасывание реле, исчезновение высокого уровня и отключение реле.
Функция 11:
Запустите регулярное всасывание: реле мощности пост-мощности не является действием, дайте высокопроизводительный сигнал с плоским импульсом на границу CH1, задержка всасывания реле T1, T1 может быть скорректирован между 0,1 секунды до 270 часов, многократно дает высокое Уровень до границы CH1 Высокий импульсный сигнал, повторите вышеуказанные функции;
Функция 12:
Запустите регулярное отключение: реле мощности после мощности не перемещается, на границе раздела CH1 приводятся мощный плоский импульсный сигнал. и 270 часов повторяйте интерфейс CH1 многократно на график CH1 с высокой плоским импульсным сигналом с высокой мощностью, повторите вышеуказанные функции;
Функция 13:
Запустите регулярное всасывание и комбинацию снова: не -действие реле Post -Sop -Sop -силы не движется. Дайте интерфейсу CH1 высокую плоскую импульсную сигнал с высокой силой. быть скорректированным между 0,1 секунды до 270 часов. Повторите высокопроизводительный сигнал плоского импульса на границу CH1 и повторить более одного раза;
Функция 14:
Запустите регулярное разъединение, а затем всасывание: не -действие реле мощности -он после того, как мощность не перемещена. Дайте графику CH1 высокий плоский импульсный сигнал с высокой мощностью. Время задержки T1Его можно скорректировать между 0,1 секунды до 270 часов. Повторите высокопроизводительный сигнал плоского импульса на границу CH1, повторите более одного раза;
Функция 15:
Неограниченное количество цикла Режим времени 1: реле после мощности мощности не движется, дайте сигнал с плоским пульсом с высокой силой на границу CH1, время задержки T1 достигает последовательности последовательности; время T1 и T2 может быть скорректировано между 0,1 секунды и 270 часов. Повторите высокомодный плоский импульсный сигнал на границу CH1, который может перезагрузить вышеуказанные функции;
Функция 16:
Неограниченный режим времени времени цикла 2: не -активное действие реле Post -Sop -Sop -мощности не перемещается, дайте сигнал с высокой плоским импульсом с высоким содержанием силы на границу CH1, реле сразу же отстойет комбинацию, время задержки T1 достигает последовательности реле; повторить вышеупомянутый статус. Время задержки T1 и T2 могут быть скорректированы между 0,1 секунды и 270 часов. Повторите сигнал с высоким электрическим импульсом на границу раздела CH1, чтобы запустить вышеуказанные функции;
Функция 17:
Ограниченный режим синхронизации петли 1: На основе функции 15 увеличивайте количество времени цикла. Перезагрузить вышеуказанные функции;
Функция 18:
Ограниченный режим синхронизации с ограниченным циклом 2: На основе функции 16 увеличивайте количество времени цикла. Перезагрузить вышеуказанные функции;
Интерфейс модуля
Конец управления модулем: есть 3 линейных интерфейса, все интерфейсы имеют клеммы проводов, что удобно для пользователей.
1. DC+: источник питания DC положительный (с модулями 5 В, 12 В и 24 В на выбор)
2. Отрицательный электрод питания DC-: DC.
3. CH1: введите интерфейс обнаружения, высокий уровень эффективен
Выходной конец реле: есть 3 линейных интерфейса, все интерфейсы имеют клеммы проводов
1. Нет: реле реле часто открывает интерфейс, реле высасывает переднюю подвеску и короткое соединение с COM1 после всасывания
2. Com: Общественный интерфейс реле
3. NC: реле постоянно закрыт интерфейс, реле является коротким, до того, как реле вдыхается.
Емкость нагрузки: частая стартовая порт Максимальная нагрузка емкость: DC 0-30V/10A, связь 0-250V/10A
Максимальная грузоподъемность нормального закрытого порта: DC 0-28V/10A, связь 0-125V/10A
