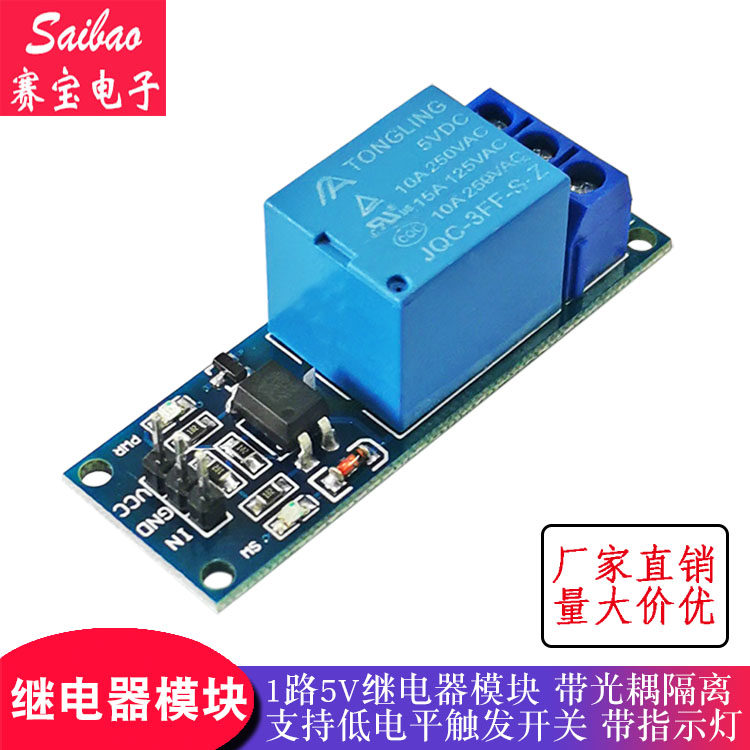

1 реле модуль 5V с оптокупленным выделением.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1 реле модуль 5 В с световой муфтой. Поддерживает переключатель триггера низкого уровня с индикаторным светом
Информация о продукте:
Описание продукта:
1. Этот модуль соответствует международным стандартам безопасности, и в области управления есть слот изоляции и зоны нагрузки;
2. Модуль выделяется с легкой связью, которая является надежной и более стабильной;
3. Используйте двустороннюю конструкцию линейной платы FR-4, высококачественный процесс патча;
4. Используйте подлинный контроль реле Songle;
5. Иметь инструкции по мощности и реле с мощностью и реле, сосанием и освещением, разъединение не является ярким;
6. Когда на терминале ввода сигнала имеется сигнал низкого уровня, общедоступный конец и обычный старт будут включены;
7, реле может непосредственно контролировать различное оборудование и нагрузки;
8. Существует чаще открытия и один постоянный закрытый контакт;
9. Синий терминал KF301 более удобен.

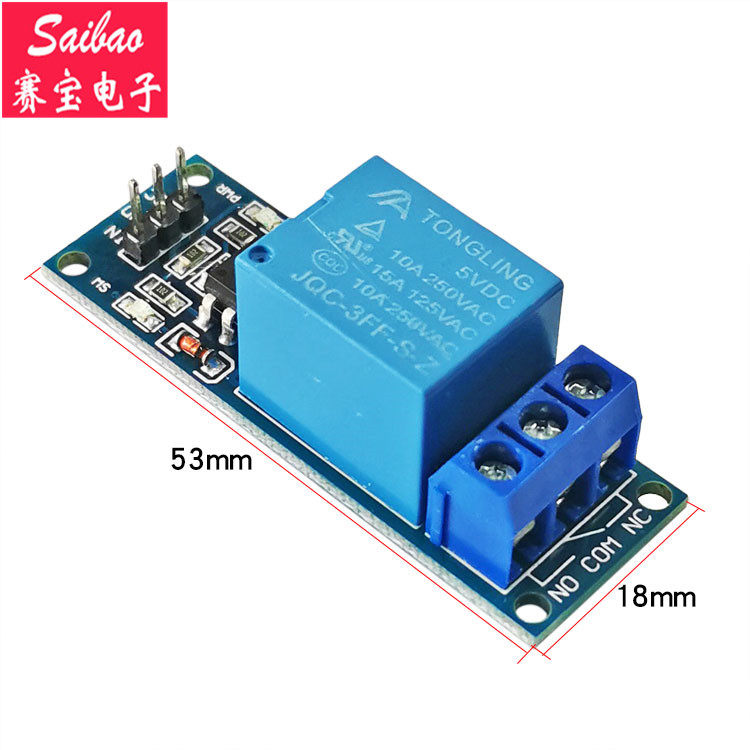

10. Размер модуля: 53x18x18,5 мм;
11. Размер расстояния полюса: 49x14 мм, отверстие 3.1 мм
Интерфейс модуля:
Введите часть:
VCC: положительный источник питания (источник питания при напряжении реле)
GND: Рядом с полюсами, чтобы подключить источник питания
В кн.: Терминал сигнала сигнала ретрансляции (триггер с низким уровнем уровня действительна)
Выходная часть:
Частое запуск (нет): реле часто начинается. Когда реле не высасывает, оно нарушается с помощью публичного терминала.
Публичный терминал (com): общественный конец эстафеты;
Обычно закрытый конец (NC): Когда реле постоянно закрывается, реле связано с общественным концом, и оно отрывается с публичным концом при комбинации.
Значение высокого уровня и низкого уровня:
Высокий триггер относится к положительному напряжению между терминалом сигнала (в) и отрицательным электродом источника питания. отстой.
Низкий нагрузочный триггер относится к напряжению между терминалом триггера сигнала и отрицательным электродом источника питания на OV или напряжение конца триггера ниже, чем у положительного полюса питания. Когда напряжение, которое может быть Запускаемое настолько низкое, как и триггерный метод отрицательного электрода источника питания, а конец триггера позволяет реле сосать.
Электрические параметры:
Версия напряжения &Nbsp; статический ток &Nbsp; рабочий ток   триггерное напряжение &Nbsp; прикосновение тока
5V 4mA 65mA 0-2V 2mA
9V 5mA 45mA 0-5V 3mA
12V 5.5mA 42mA 0-5V 3mA
24V 12mA 35mA 0-12V 3mA
Емкость контакта реле: 250 В 10a (ac) или 30В
Рекомендуется подключить связь ниже 1500 Вт, а DC ниже 200 Вт.

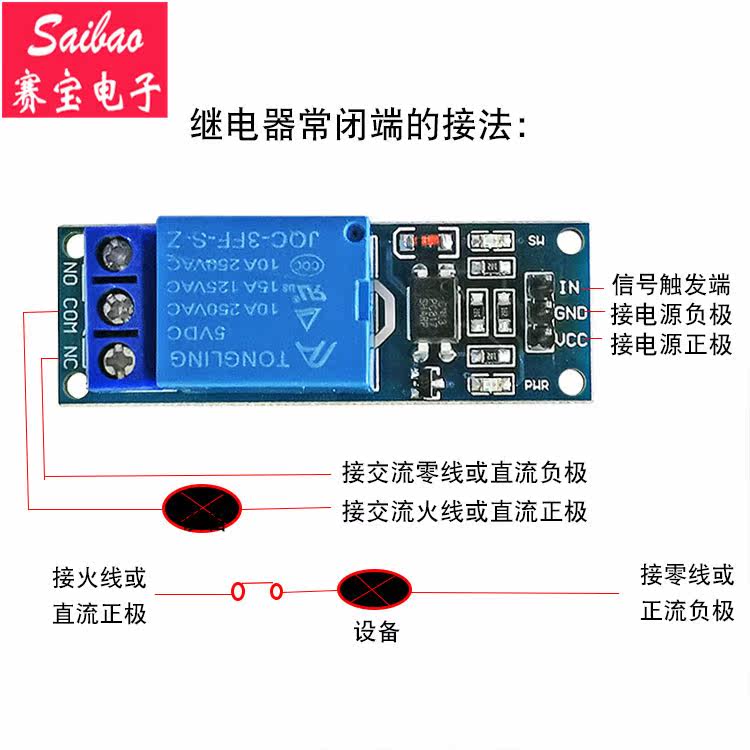

Реле часто начинает подключаться:
Когда на конце сигнала наблюдается сигнал триггера низкого уровня, реле вдыхается, общедоступный конец связан с обычным началом, а оборудование имеет электричество.
Когда сигнал бесконечного триггера не запускается низким уровнем, реле подключено к обычному концу, а оборудование имеет электричество

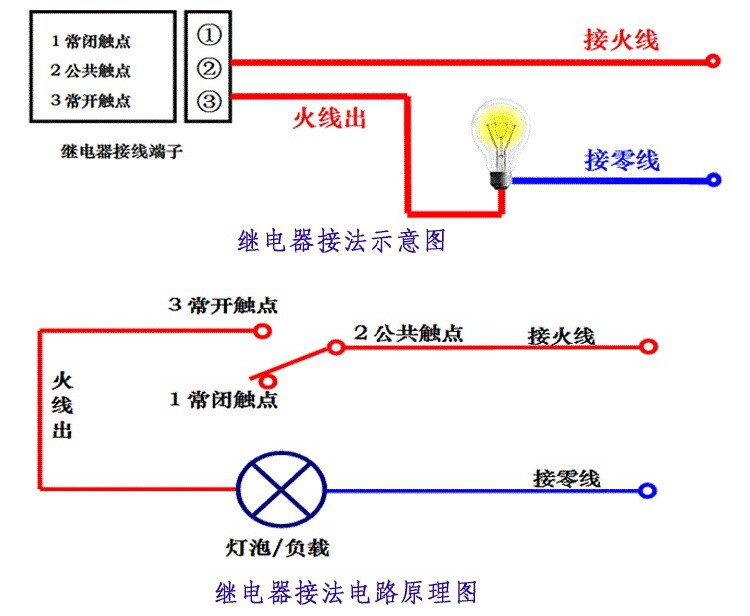

Реле в эстафету:

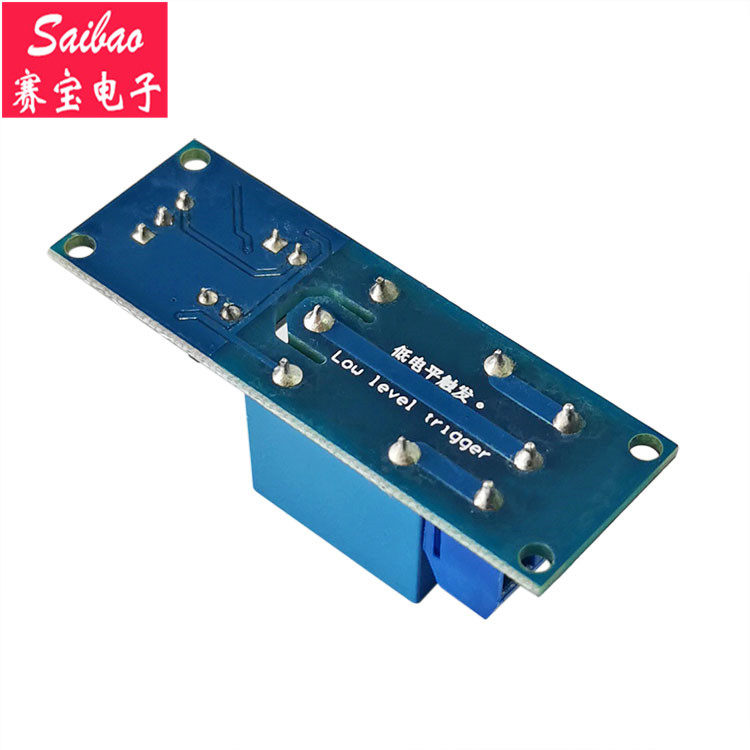

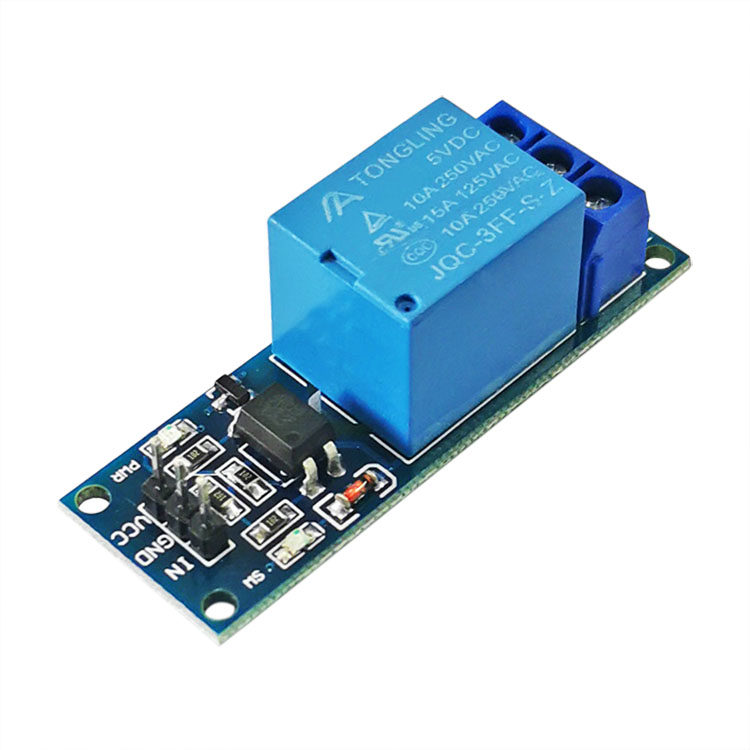

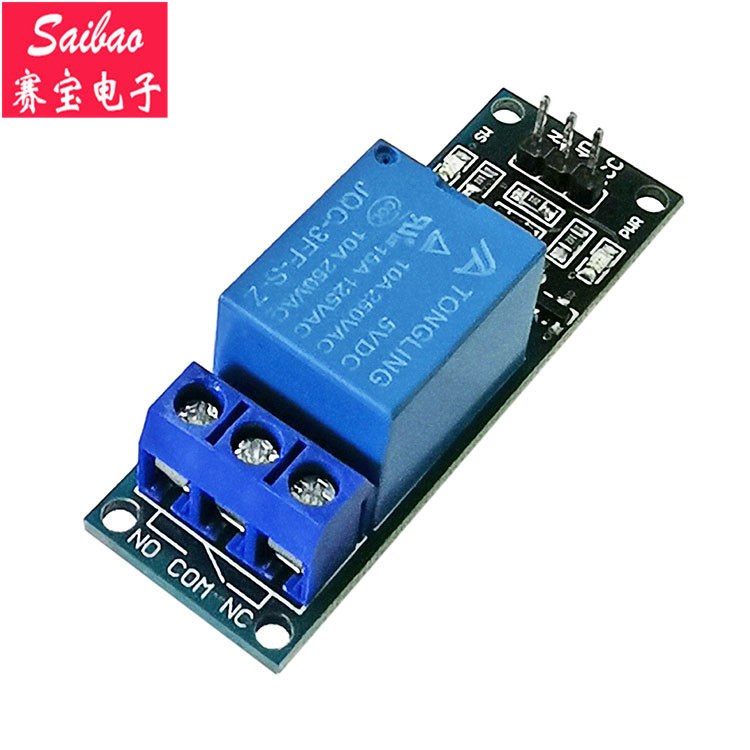

Реальная съемка:
