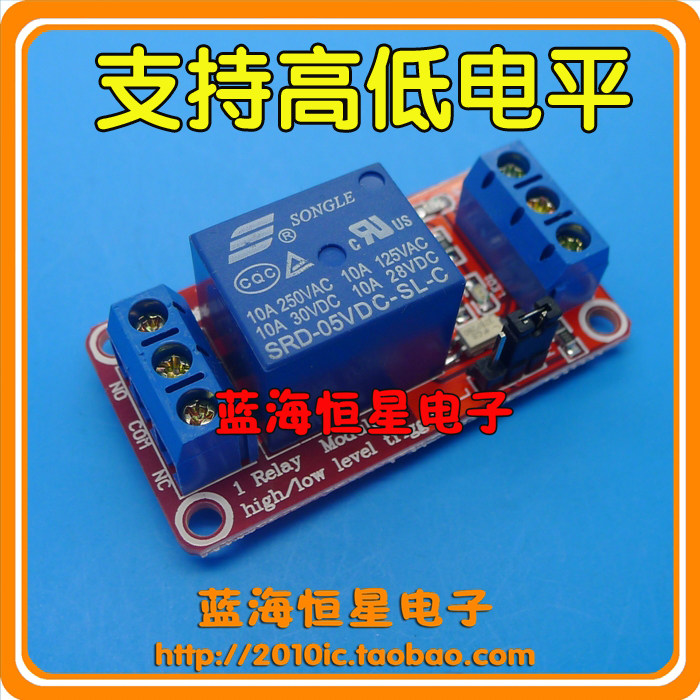

Модуль реле 5 В 1 с легкой связью поддерживает высокие и низкие уровни, чтобы запустить один модуль реле.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание одного модуля:
1. Модуль использует подлинное высококачественное реле и максимальную нагрузку частых интерфейсов: AC 250V/10A, DC 30V/10A;
2. Используйте изоляцию оптокуплера, сильную пропускную способность, стабильная производительность;
3. Модуль рабочего напряжения 5 В;
4. Модуль может быть вызван высокими уровнями или низкими уровнями через линию прыжков;
5. Конструкция допуска ошибок, даже если линия управления сломана, реле не будет двигаться;
6. Индикатор мощности (зеленый), индикатор состояния реле (красный)
7. Дизайн интерфейса является гуманным, и все интерфейсы могут быть приведены непосредственно через терминал проводки, что очень удобно.
8. Размер модуля: 50 мм* 26 мм* 18,5 мм (длина* Ширина* Высота)
9. Существует 4 отверстия с фиксированным болтом, отверстие 3,1 мм и расстояние 44,5 мм*20,5 мм

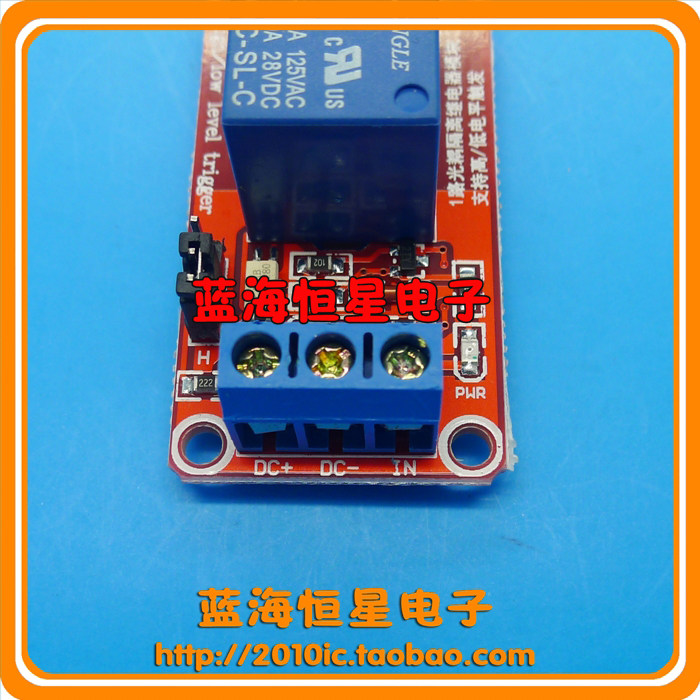

Два интерфейса модуля:
1. DC+: положительный полюс источника питания (напряжение в соответствии с требованиями реле, 5 В)
2. DC-: отрицательный полюс источника питания
3. В кн.: Может контролировать всасывание реле и комбинацию на высоких или низких уровнях.

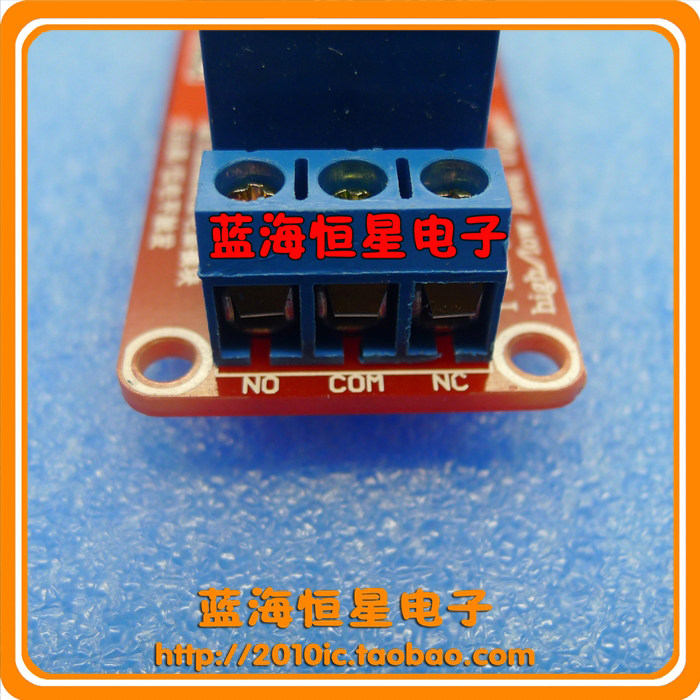

РЕЛА
1. Нет:&Реле NBSP; часто включает интерфейс, переднюю переднюю передачу реле, короткое соединение с COM после всасывания
2. Com: Общественный интерфейс реле
3. NC:  реле обычно закрытый интерфейс, короткое соединение с COM до того, как реле будет отстой, и после -тологи приостановлены
3. Технические параметры:
Реле версия&Nbsp; статический ток  максимальный ток &Nbsp; прикосновение тока   напряжение триггера (минимум) высокий
5V 5mA 190mA 10MA-15mA 0-1.5V 2.5-5V
Выбор выбора высокого и низкого уровня конец:
1. Линия прыжков запускается на низком уровне, когда она короткая -соединена;
2. Линия прыжков запускается на высоком уровне, когда она короткая -с высоким.

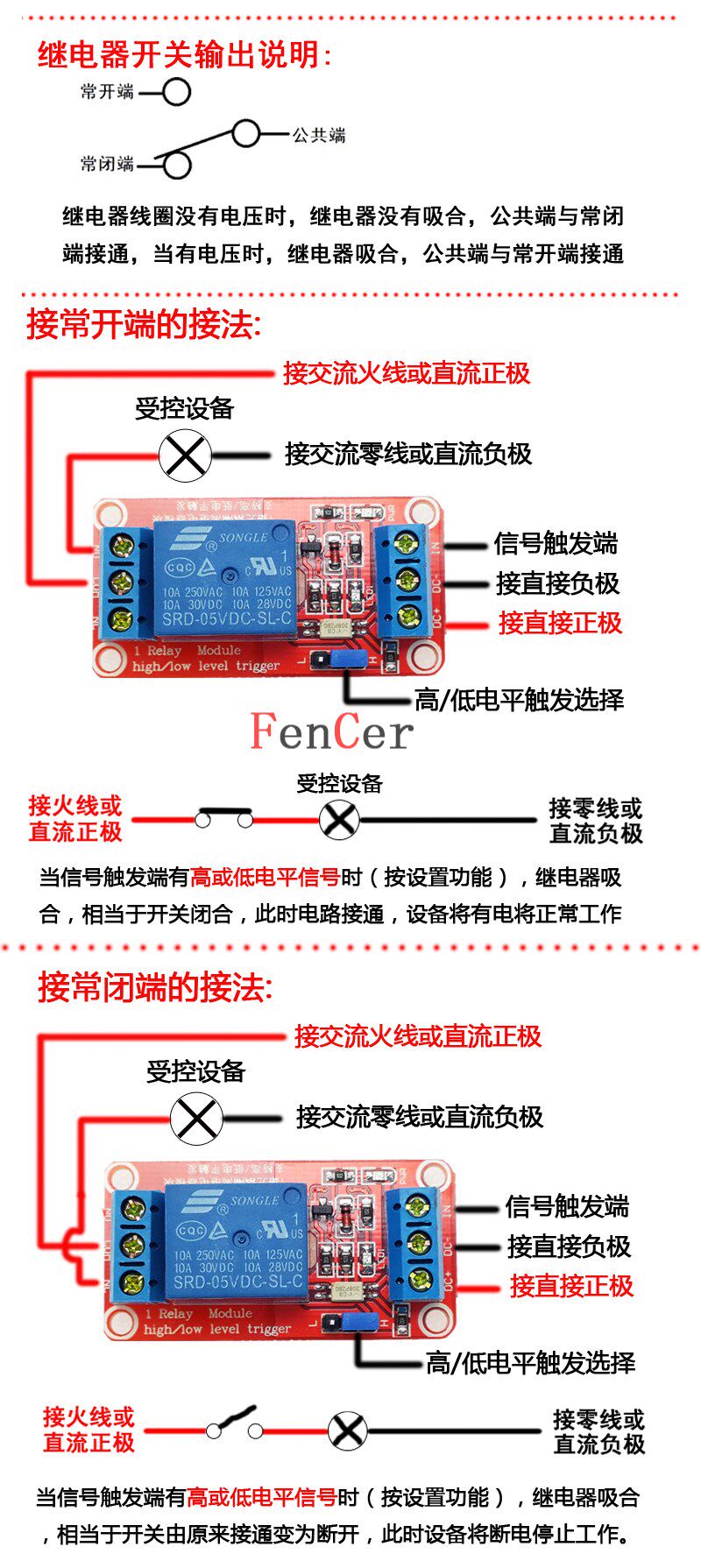

Проводка может относиться к диаграмме подключения ниже:
