Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 8 Дорога 12 В
- 8 Дорога 24 В
- 8 Дорога 5V
| Цвет: | 8 Дорога 5V, 8 Дорога 12 В, 8 Дорога 24 В |
Свет 107 грамм
8 -полосная световая изоляция, триггер с низким уровнем уровня.

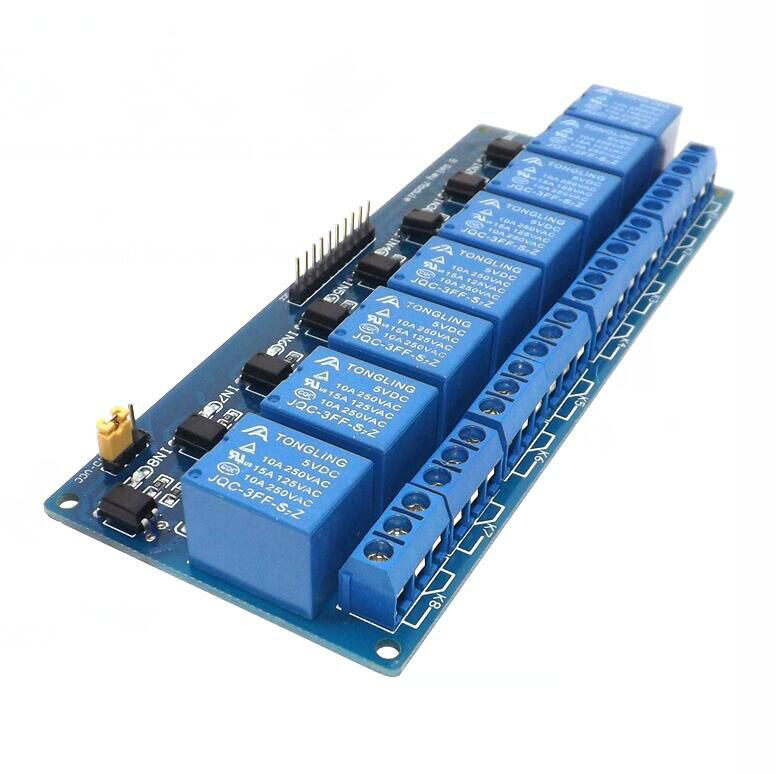

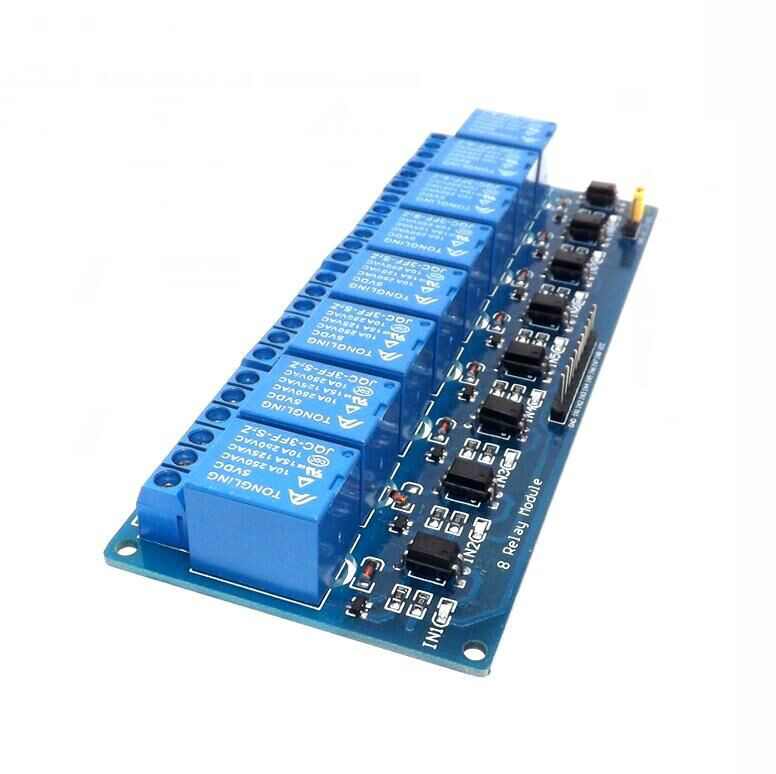

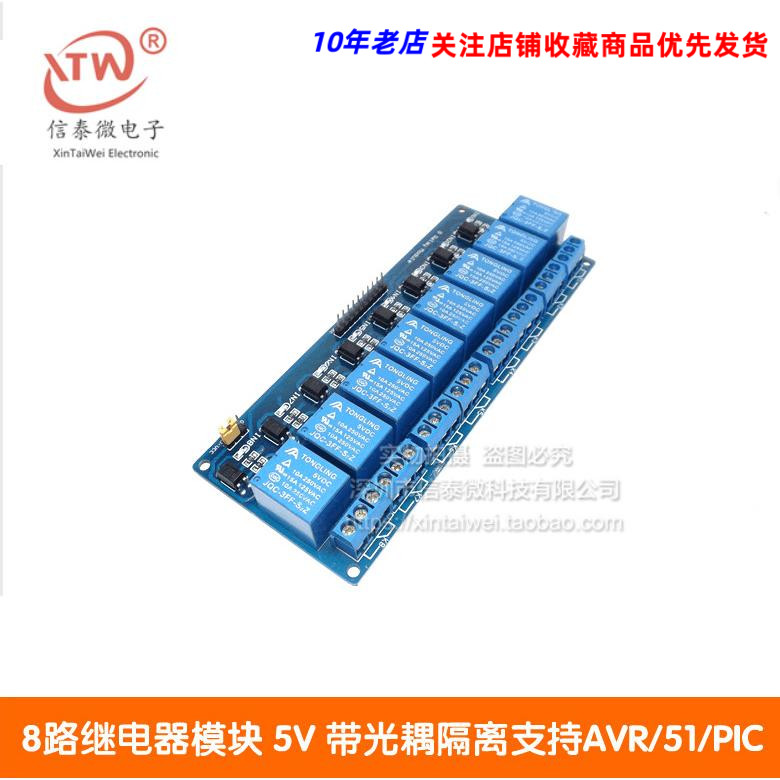

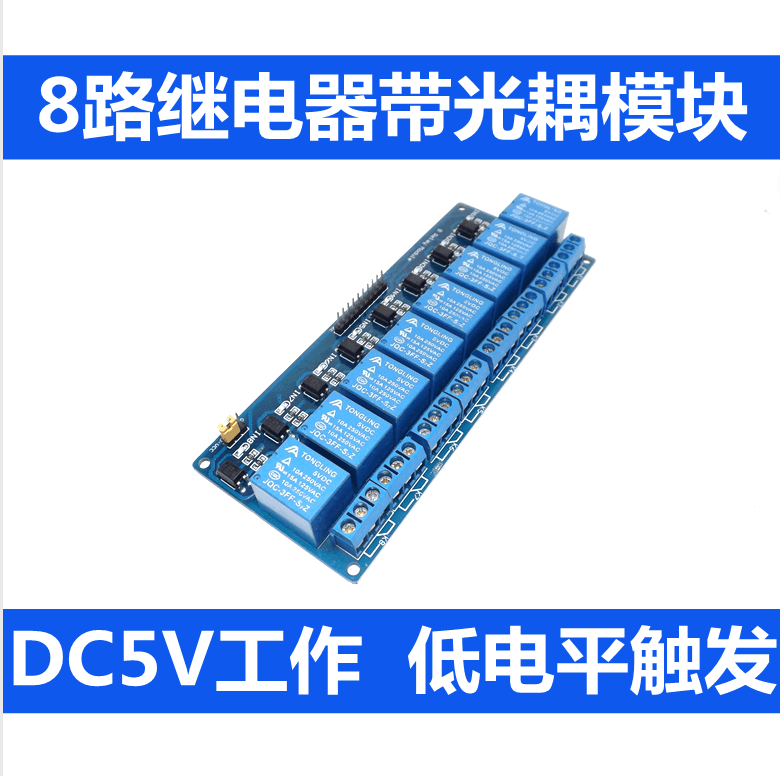

8Электрический выходной модуль Lujie, выходной контакт реле составляет максимум 250 В 10А.Введите IN1, In2, In3, In4, IN5, IN6, IN7 и SIGNAL LINE LOW и эффективным.VCC, входной терминал мощности GND, может быть усилен отдельной терминалом входной мощности реле реле JD-VCC.
использовать:
1. Поддержите все одностороннее управление управлением.
2. Промышленное поле;
3. ПЛК контроль;
4. Интеллектуальный контроль над мебелью на дому;
| 【Функции】 |
| Использование реле большого тока, AC250V 10A DC30V 10A |
| Контактная часть контакта является независимой, безопасной и надежной |
| Стандартные интерфейсы могут быть расширены на различные доски разработки |
|   есть фиксированное отверстие для винта, которое удобно для установки |

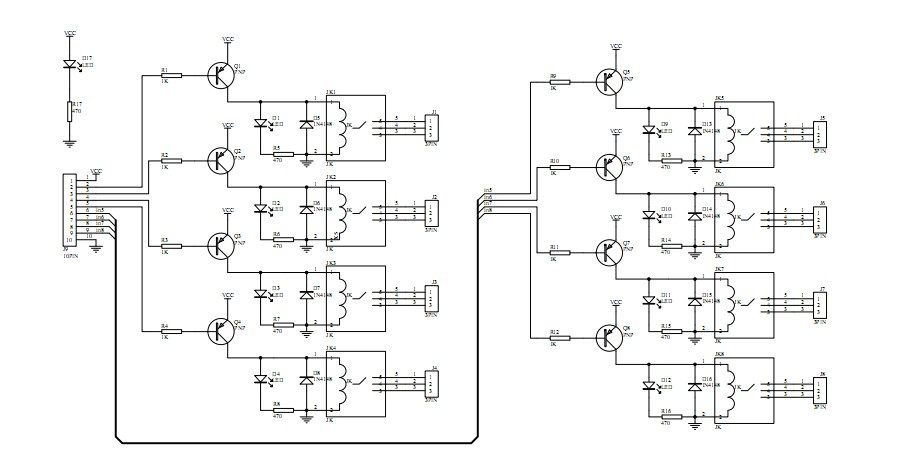

  подходит для различных платформ, таких как 51/AVR/AVR/ARM Схематическая схема может быть предоставлена (в зависимости от описания ниже) Диаграмма печатной платы не предоставлена
|
Описание модуля:
1. Этот модуль соответствует международным стандартам безопасности, и в области управления есть слот изоляции и зоны нагрузки;
2. Используйте двустороннюю конструкцию линейной платы FR-4, высококачественную продукцию процесса патча;
3. Подлинный контроль реле;
4. Иметь инструкции по действию реле, сосания и освещения, разъединение не является ярким;
5. Доступен конец ввода сигналанизкийуровеньКогда сигнал будет включен сигнал, публичный конец и обычный старт;
6. Реле реле может непосредственно контролировать все виды оборудования и нагрузки;
7. Есть 8 частых открытий и 8 контактов с постоянным закрытием;
8. Синий терминал KF301 более удобен.
9. Размер модуля: 138m* 56 мм* 18,5 мм (длина* ширина* высота), чистый вес: 120g
10. Существует 4 отверстия с фиксированным болтом, отверстие 3,1 мм и расстояние 131 мм*49,5 мм
11. Готовый продукт проходит 100%функциональный тест и стабильность
Два интерфейса модуля:
1. VCC: подключите положительный электрод питания 5 В 12 В 24 В (выберите напряжение в соответствии с вами)
2. GND:5V 12V 24VНегативная сила(Выберите напряжение в соответствии со своим собственным)
3. IN1-in8: сигнальный триггер,Низкий уровень эффективно
РЕЛАСуществует 12 линейных интерфейсов, все интерфейсы могут быть напрямую подключены к соединению, что удобно для пользователей для использования
1. NO1-- NO8: Реле часто открывает интерфейс.
2. Общественный интерфейс Com1-Com8
3. NC1-- NC8: реле постоянно закрыто интерфейс.
