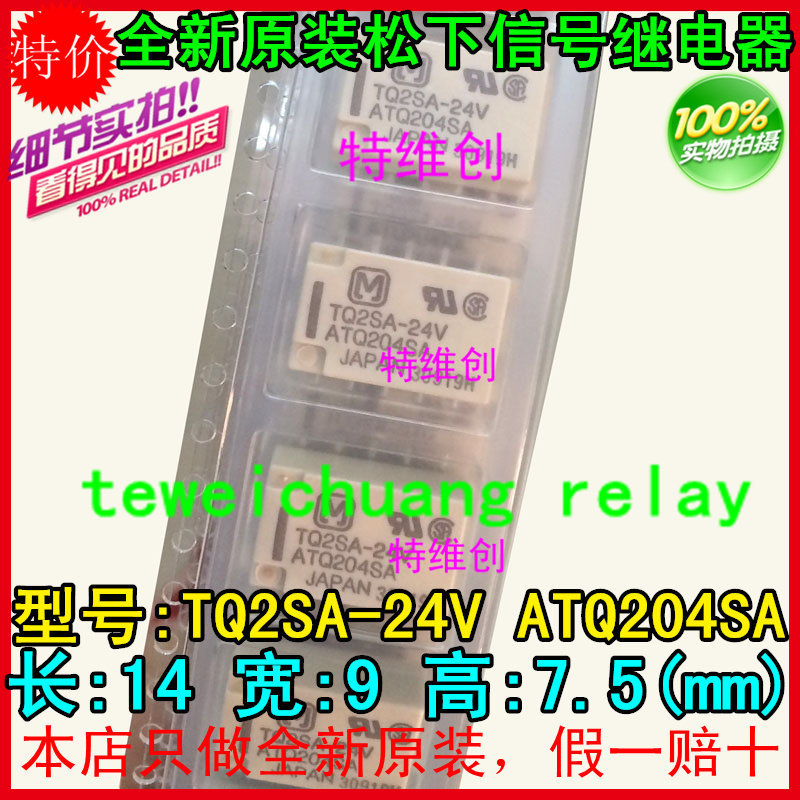

Новый оригинальный Panasonic Panasonic Relay TQ2SA-12V TQ2SA-5V TQ2SA-24V 3V
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- TQ2SA-12V
- TQ2SA-5V
- TQ2SA-24V
- TQ2SA-3V
| Модель: | TQ2SA-3V, TQ2SA-5V, TQ2SA-12V, TQ2SA-24V |
Новый оригиналPanasonic в ЯпонииTQСерияСигналреле | |||||
имясказать | типНет. | достижениеспособный | Женьшеньчисло | одинцена | ПодготовитьПримечание |
Оригинальная реле Panasonic | TQ2-3VDC | Два открываются и два закрылись | 10Нога 1а | Поддельный один платит за десять | |
Оригинальная реле Panasonic | TQ2-5VDC | Два открываются и два закрылись | 10Нога 1а | Поддельный один платит за десять | |
Оригинальная реле Panasonic | TQ2-12VDC | Два открываются и два закрылись | 10Нога 1а | Поддельный один платит за десять | |
Оригинальная реле Panasonic | TQ2-24VDC | Два открываются и два закрылись | 10Нога 1а | Поддельный один платит за десять | |
Оригинальная реле Panasonic | TQ2-L-5VDC | Катушка | 10Нога 1а | Поддельный один платит за десять | |
Оригинальная реле Panasonic | TQ2-L2-5VDC | Двойная катушка | 10Нога 1а | Поддельный один платит за десять | |
Оригинальная реле Panasonic | TQ2-L2-12VDC | Двойная катушка | 10Нога 1а | Поддельный один платит за десять | |

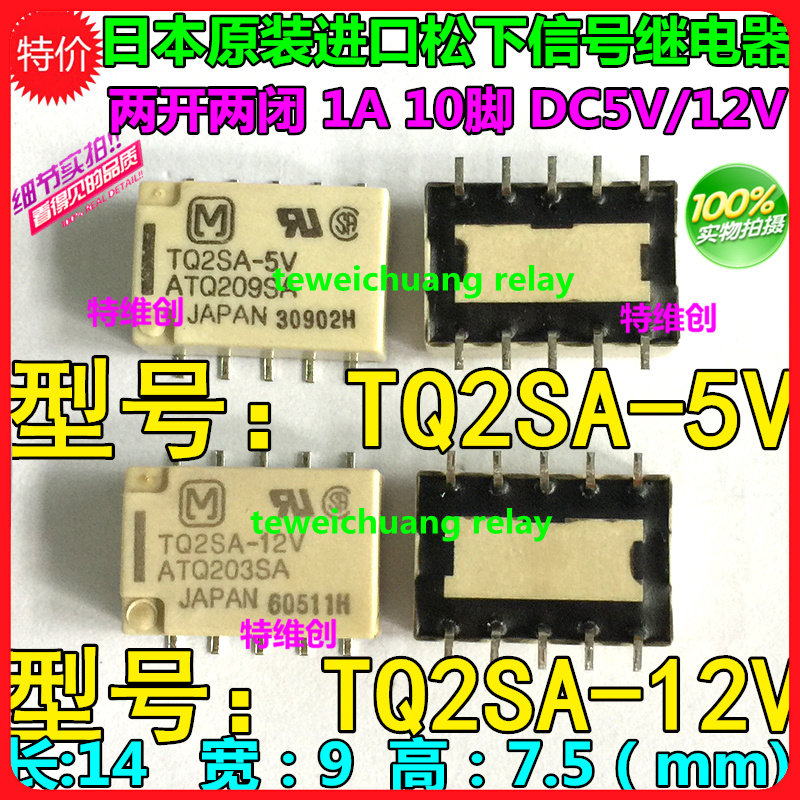

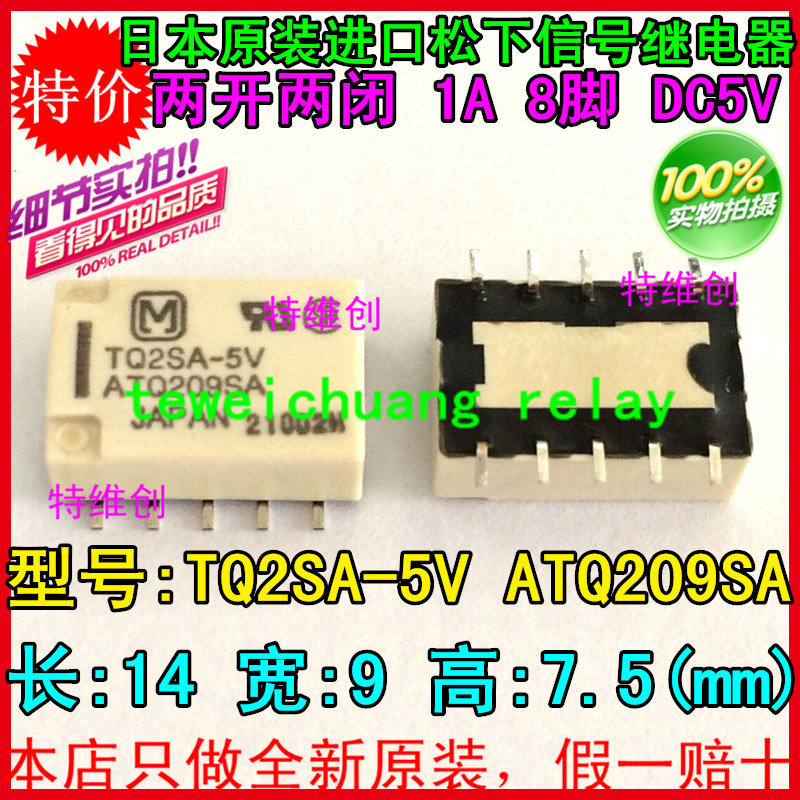

Оригинальная реле Panasonic | TQ2SA-5V | Два открываются и два закрылись | 10 футов 1а | Поддельный один платит за десять | |

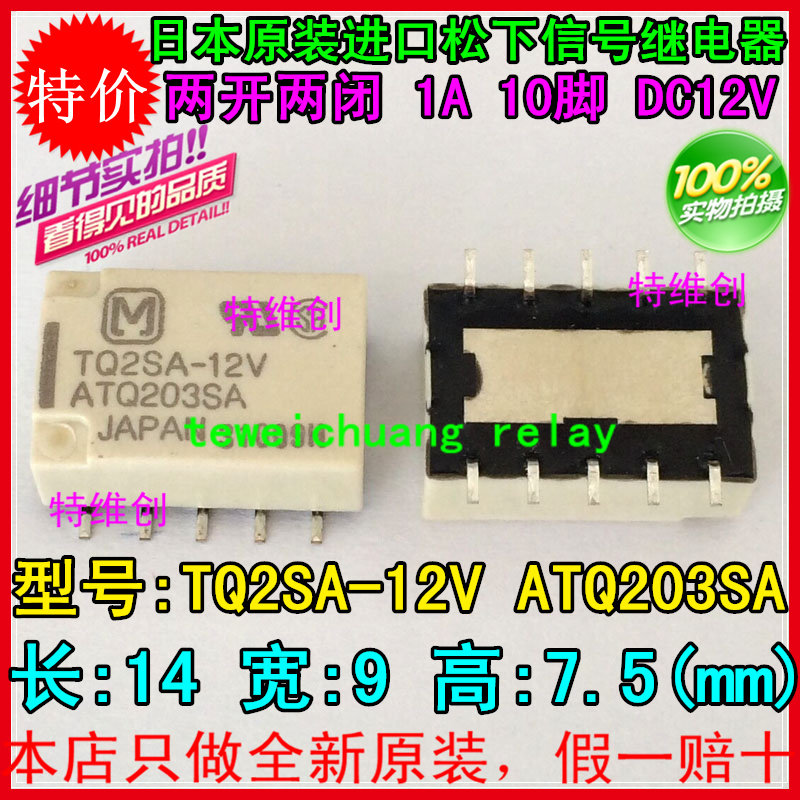

Оригинальная реле Panasonic | TQ2SA-12V | Два открываются и два закрылись | 10 футов 1а | Поддельный один платит за десять | |
Оригинальная реле Panasonic | TQ2SA-24V | Два открываются и два закрылись | 10 футов 1а | Поддельный один платит за десять | |
Оригинальная реле Panasonic | TQ2SA-L2-12VDC | Два открываются и два закрылись | 10ступня2A | Поддельный один платит за десять | |
Оригинальная реле Panasonic | TQ2-48VDC | дваДва | 10ступня1A | Поддельный один платит за десять | |
Оригинальная реле Panasonic | TQ2SL-5VDC | Два открываются и два закрылись | 10ступня2A | Поддельный один платит за десять | |
Этот магазин основан на целостности, только на оригинальном, фальшивом за десять, приведенная выше - оригинальная упаковка, или с подробными характеристиками необходимо связаться с нами или по телефону. Если есть реле для консультации, мы будем терпеливы для ты для тебя. Один за один
Если Вангванг не в сети, вы можете позвонить: 13632560390 (мистер Го)
0755-83236549
2853065710
Специальное предложение доступно, добро пожаловатьПриходите и купите, дорогой

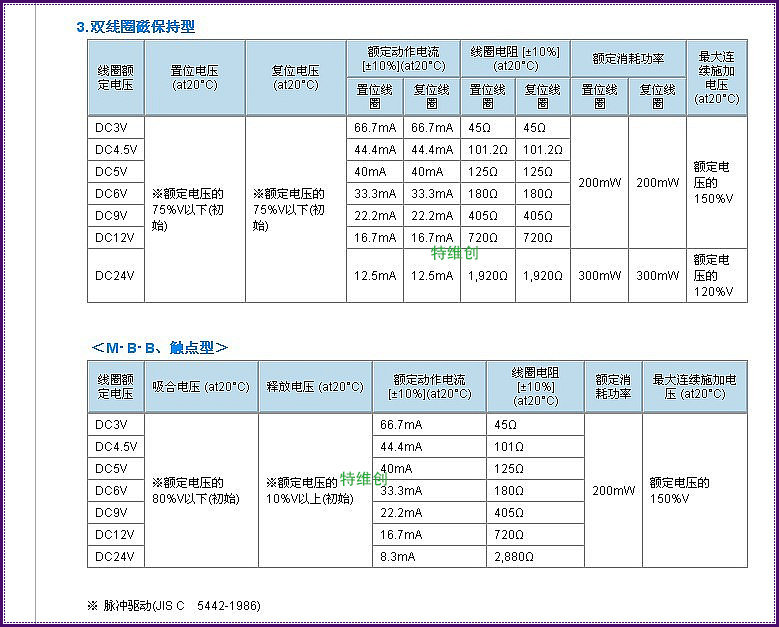

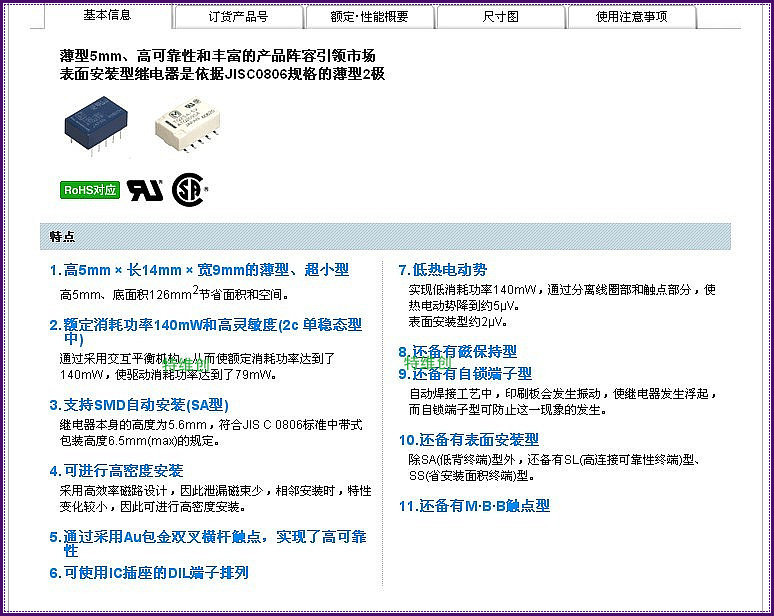

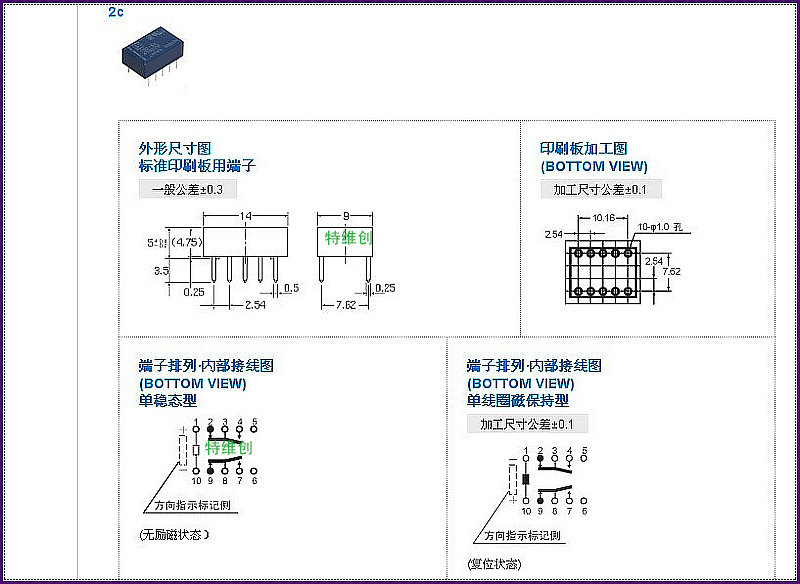

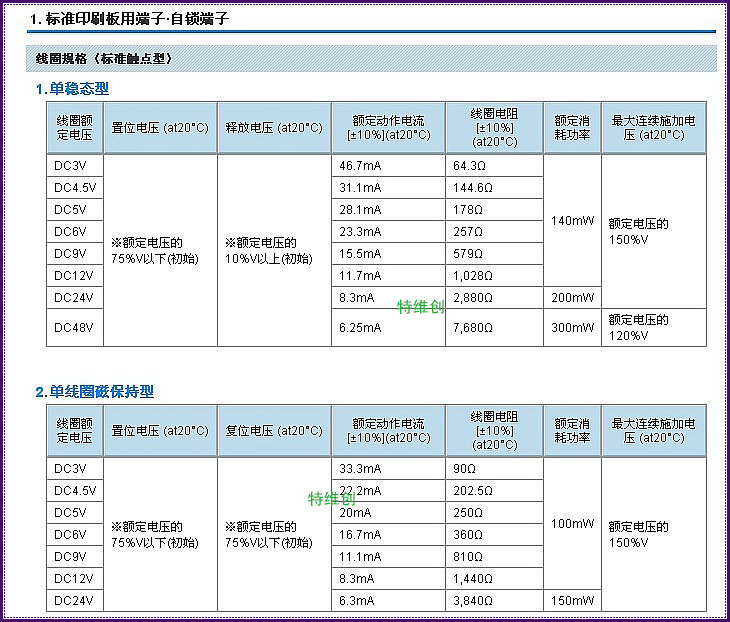

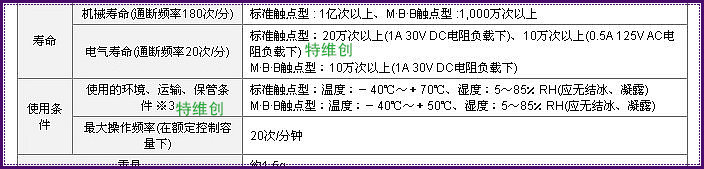

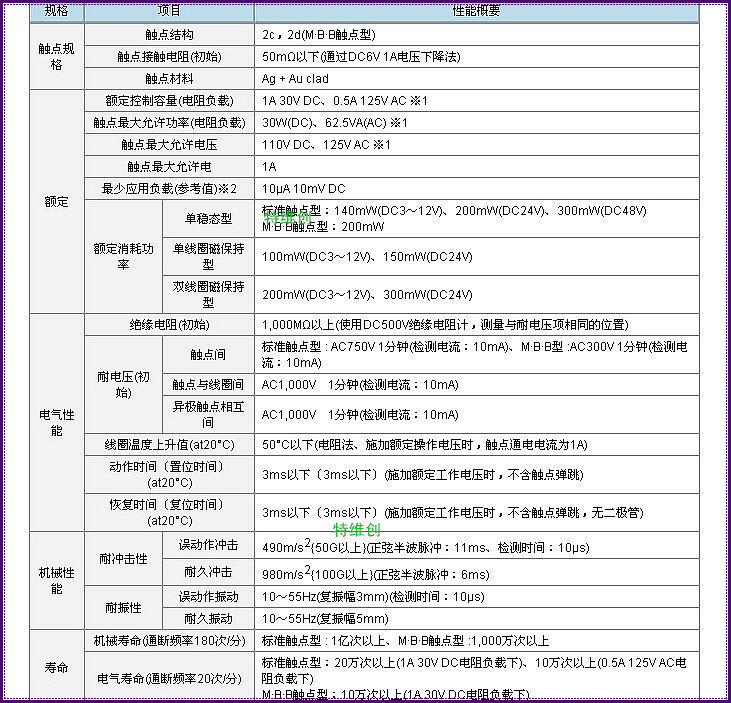

Подробные спецификации следующие:
TQ реле Используйте меры предосторожности
1. О истощении питания водителя катушки
Мощность привода катушки полностью DC.В случае ряда, хотя он может использоваться ниже 5%пульсации, из -за различий в их соответствующих характеристиках, пожалуйста, подтвердите в реальной схеме.Кроме того, форма волны мощности в принципе квадратной волны.
Время для магнитного обслуживания и сброса напряжения составляет более 10 мс под номинальным напряжением. Пожалуйста, примените номинальное рабочее напряжение на катушке.
2. О связи катушки
Пожалуйста, следуйте инструкциям схемы подключения ( +), ( -).При ошибках проводки это может вызвать ошибки или не работать.
3. Об установке и упаковке диска
Реле T -серии имеют высокую чувствительность с реле шеста, поэтому при использовании в сильном магнитном поле это повлияет на его характеристики, поэтому, пожалуйста, обратите внимание.
Внимание на безопасность
- Когда использование оценки катушки, контакт с рейтингом и срок службы перерыва, может быть аномальная лихорадка, дым и огонь. Пожалуйста, обратите внимание.
- Когда реле будет включено, часть зарядки прикосновения будет подвергаться опасности поражения электрическим током, пожалуйста, обратите внимание.
Установка, техническое обслуживание и обработка реле (включая терминальные таблицы, розетки и т. Д.). - При подключении терминала сначала проверьте внутреннюю схему подключения руководства, а затем правильно подключитесь.
Если ошибка соединения может вызвать непредсказуемое недопонимание, аномальное жар, огонь и т. Д., Пожалуйста, обратите внимание. - Учитывая вред имущество и жизнь, такой как адгезия, плохой контакт и разъединение, рекомендуется использовать устройства с двойной безопасности
Об основном использовании реле
- Чтобы поддерживать первоначальную производительность, пожалуйста, будьте осторожны, чтобы не упасть и не повлиять.
- Обычно в использовании оболочка не может быть удалена.Чтобы поддерживать начальную производительность, не удаляйте оболочку, чтобы избежать неспособности поддерживать характеристики.
- Пожалуйста, будь в пыли, так что2ЧАС2Использование небольшой температуры и обычно влажной среды с меньшим органическим газом.
Когда среда места использования плохая, рекомендуется использовать тип пластикового уплотнения.Кроме того, если вы используете смолу серии кремния вокруг реле, она может вызвать сбой контакта, пожалуйста, избегайте ее использования. - Обратите внимание, что катушки полярных реле ( +, -).
- Применение номинального напряжения к катушке является основной работой.Кроме того, пожалуйста, примените прямоугольную волну к катушке постоянного тока и примените синусоидальную волну к катушке AC.
- Пожалуйста, обратите внимание, чтобы избежать непрерывного напряжения приложения к катушке, превышающей максимально допустимое напряжение.
- Оценка управления или продолжительность жизни является определенным стандартом.Статус или срок службы контакта будут значительно отличаться из -за типа или различных условий нагрузки. Пожалуйста, подтвердите его при использовании.
- Пожалуйста, обратите внимание, чтобы не превышать стоимость почерка.
- Во время автоматической сварки используйте сварку или тип уплотнения (тип пластикового уплотнения и т. Д.).
- При очистке, пожалуйста, используйте его для герметизации.Используйте чистящий раствор, содержащий спирт, не используйте ультразвуковую чистку.
- Для интенсивности вставки вставленной части выступающего терминала, пожалуйста, используйте 40-70N (4 ～ 7 кгф) в качестве стандарта.
- Для реле к терминалам печатной платы не сгибайте терминал, чтобы сделать его терминалом самостоятельного.Потому что это не может гарантировать производительность реле.
- Пожалуйста, правильно прочитайте конкретное содержание текста.
Меры предосторожности для ввода катушки
Применение номинального напряжения является самым основным методом, который обычно делает работу реле.Хотя реле может работать, когда напряжение, превышающее поглощающее напряжение, реле может работать, но с учетом изменений сопротивления катушки, вызванных типом источника питания, изменением напряжения и повышением температуры, номинальное напряжение должно быть применяется к катушке.Кроме того, если максимальное непрерывное применение напряжения приведет к локальному короткому замыканию и повреждению катушки, это следует обратить на это внимание.Что касается следующих мер предосторожности, пожалуйста, будьте использованы в качестве ссылки для предотвращения несчастных случаев.
1. О основных мерах предосторожности катушки
Тип действия переменного тока (здесь тип переменного тока)
Питание, которое делает работу реле AC -типа, -это в основном промышленная частота (50 или 60 Гц). В качестве стандартного напряжения существует AC6, 12, 24, 48, 100 и 200 В.Следовательно, если необходимо настроить напряжение, кроме стандартного напряжения, специальные товары нестабильны с точки зрения цены и периода доставки. Следовательно, рекомендуется использовать стандартные продукты напряжения как можно больше.
Кроме того, тип переменного тока имеет потерю сопротивления составных катушек на ране, потерю тока вихревого тока электромагнитных цепей и потерь магнитного стазиса. Поскольку вход катушки также стал больше, нормально, что повышение температуры выше, чем у Тип постоянного тока.Особенно в приведенном ниже и выше напряжения вдыхания напряжения (минимальное рабочее напряжение) и номинальное напряжение, он будет производить скуку, поэтому, пожалуйста, обратите внимание на изменение напряжения питания.Например, когда двигатель запускается, если напряжение питания уменьшается, реле сбросит тот же шепотный звук, который вызовет контакт с контактом, адгезией или невозможным поддерживать себя.
Работа, типа AC, имеет ударный ток (сопротивление состояния от вооруженного железа низкое, что больше, чем номинальный ток; сопротивление состояния становится большим при сосании вооруженного железа, который является номинальным током). Сущность
Тип работы DC (тип постоянного тока)
Питание, которое делает работу реле DC -типа, основан на напряжении и текущей ситуации тока. Стандартное напряжение на основе напряжения составляет DC5, 6, 12, 24, 48, 100 В и т. Д. в руководстве.
Однако поглощающее напряжение (ток) является лишь минимальной гарантией вооруженного железа. Следовательно, учитывая, что постоянное движение напряжения применения и значения сопротивления не может двигаться, и значение сопротивления сопротивления температуры катушки, Оцененное напряжение (ток) должно быть применено.Кроме того, использование пограничного реле (напряжения или тока в определенное пограничное значение в типе постоянного тока (напряжение или ток достигают определенного пограничного значения Контакт контакта не может соответствовать установленной контрольной способности, которую необходимо отметить.Сопротивление катушки реле постоянного тока обусловлено изменениями температуры окружающей среды, и нагрев самого реле приведет к изменению примерно на 0,4%° C, если температура становится выше, поглощающее напряжение и напряжение отключения также станут выше . Это нужно отметить.(Однако изменение в этой части полярного типа очень мало.)
2. О входе катушки питания питания
Входная мощность катушки AC
Чтобы стабилизировать реле, добавьте номинальное напряжение катушки.Кроме того, диапазон изменений напряжения мощности в основном устанавливается на номинальный ток + 10%-15%.Однако, хотя SINE Curve является идеальным напряжением, применяемой катушкой, пожалуйста, подтвердите форму волны при непосредственном использовании питания промышленного питания.При использовании источника питания напряжения переменного тока будет ситуация, когда формы волны вызваны неправильной формой волны устройства.Хотя катушка переменного тока используется для удаления структуры взбитого звука с помощью катушки, невозможно воспроизводить эту функцию, потому что форма волны не может быть воспроизведена.Ниже приведен пример неправильных форм волны.
Если эксплуатационный схему реле представляет собой тот же двигатель онлайн -соединения, резьбовая трубка, трансформатор и т. Д., напряжение уменьшается во время работы, вызывая воспитание реле, и будет сжигательный контакт.Особенно, когда способность небольшого трансформатора или трансформатора не имеет места, также используется долгая ситуация проводки или ситуация с проводкой домохозяйств, магазинов и т. Д. Также используется. Поэтому обратите внимание на обычные изменения напряжения при использовании.Когда это произойдет, осциллограф должен использоваться для правильного исследования изменения напряжения. В качестве контрмеры необходимо использовать реле с характеристиками движения, подходящими для этой ситуации, или обмениваться изменением напряжения с помощью конденсатора, например, на рисунке 2, как метод.
Особенно при использовании электромагнитного переключателя, если большая нагрузка изменяется электродвигателем, пожалуйста, отделите рабочую схему от цепи питания в соответствии с использованием.
Меры предосторожности по герметизации реле
В реле есть пластиковые уплотнительные реле.Эти модели не только имеют превосходную экологическую стойкость, но и имеют эффективную реакцию разлома на установку печатных плат, такие как автоматическая сварка и очистка.Следующее описывает специальность и меры предосторожности эстафеты типа печати, пожалуйста, обсудите ее, чтобы избежать сбоя во время использования.
1. О среде использования
Тип пластикового герметизации не подходит для окружающей среды с специальными требованиями к газам. Не очень проблемно использовать на обычной плоской земле, но, пожалуйста, избегайте (96&Plusmn; 10 кПа) используется под давлением воздуха.И избегайте в окружающей среде горючих и взрывных газов.В этом случае, пожалуйста, используйте Metal Reed Relay.
2. О чистке
При сварке печатной платы рекомендуется использовать алкоголь для очистки.Пожалуйста, избегайте ультразвуковой уборки.Если используется ультразвуковая чистка, ультразвуковая энергия может вызвать небольшое стагнацию катушек и контактов.
2. Направление установки
Важно дать полную игру для производительности реле, и рассмотрение направления установки важно.
Влияние
Идеальный метод установки состоит в том, чтобы сделать направление движения контактов и направление движения вооруженного железа и колеблющегося направления удара.В частности, воздействие сопротивления B контактов B контактов B в катушке неограничено.
Контактная надежность
Во время установки фиксированные контакты реле должны быть вертикально направлены на фиксированные контакты и поверхность движения. Это не только будет избегать мусора и пыли, но и контактов и износа порошка во время больших нагрузок, таких как дуги.
Кроме того, лучше не использовать большую нагрузку и крошечную нагрузку с 1 реле.Контакты, полученные во время большой нагрузки, будут прикреплены к настойке крошечной нагрузки, что вызывает сбой контакта.Следовательно, избегайте направления установки под большими контактами нагрузкой ниже большого контакта нагрузки
О близкой установке
При установке нескольких реле на близком расстоянии сушка тепла может вызвать аномальное тепло. Чтобы избежать сбора тепла, пожалуйста, полностью разделить расстояние.
Несколько установок подложки, таких как карты, также одинаковы.Пожалуйста, будьте осторожны, чтобы не сделать температуру окружающей среды реле превышать значение ручного рекорда.
Влияние установки полярного реле установки с закрытием
При установке полярных реле на близком расстоянии это может привести к изменениям в характеристиках, обратите внимание.Эффекты сортов ретрансляции отличаются от установки с близким.
4. Об установке панели
Чтобы поддерживать характеристики, не удаляйте крышку.(Обычно вы не можете удалить его во время обработки.)
Чтобы предотвратить повреждение&Middot; преобразован, пожалуйста, используйте подушку во время установки.Затягивание тона при 0,49 ~ 68,6 Н/м (5 ～ 7 кгф&В диапазоне среднего уровня; см).Чтобы предотвратить ослабление, используйте весенние подушки.
5. О выдающихся терминалах
Интенсивность вставки реле выступающего терминала является стандартной для 40 ～ 70N (4 ～ 7 кгф).
Метод установки
- Не существует специальной спецификации для направления установки, но старайтесь не делать направление движения контактов от колебаний и воздействия.
Используя таблицу терминалов - После того, как таблица терминала и отверстие для установки обрабатываются, установите его с винтами, чтобы избежать роста.И подготовил один стойку терминала, установленную с одним прикосновением 35 -миллиметровой спецификации DIN.
Используйте заднюю часть задней части, чтобы подключить розетку - Задняя часть гнезда (гнездо HC/HL) установлена в одиночку.
(Пожалуйста, используйте панель с толщиной от 1 до 2 мм.) - Пожалуйста, вставьте пакет макарона после проводки терминала.
10. Как использовать реле использует форму проверки
О вводе катушки
- 1. Применяется ли номинальное напряжение.
- 2. Будет ли напряжение применения ниже допустимого непрерывного напряжения мощности.
- 3. Неужели питание реле приводит к влиянию пульсации.
- 4. Правильным ли направление напряжения в случае полярного реле.
- 5. Когда необходимо запустить тепло, применяется ли значение напряжения к сопротивлению катушки 増, вызванное повышением температуры реле катушки.
- 6. Сокращено ли напряжение из -за воздействия нагрузки.(Обратите особое внимание на использование самообслуживания.)
- 7. Определите, учитывается ли напряжение питания, когда определяется номинальное напряжение.
- 8. Когда схема применяется схема, где катушка применяется к медленному увеличению или уменьшению, рабочее состояние реле может быть нестабильным.Протестированы ли фактическая схема и фактическая нагрузка.
- 9. В случае кристаллического триодного привода, независимо от того, уменьшается ли напряжение.
О загрузке (контакт)
- 1. Будь ниже нагрузку, чем номинальное значение контакта.
- 2. Будь то нагрузка выше, чем минимальная емкость прерывания контакта.
- 3. Обратите внимание на адгезию индикаторной нагрузки, нагрузки на двигатель, нагрузки с резьбой, электромагнитной нагрузкой контактора.
Выполняется ли фактический нагрузочный тест. - 4. В случае нагрузки постоянного тока будет сгенерирована большая передача контактов, а также будет происходить блокировка.
Выполняется ли фактический нагрузочный тест. - 5. В случае чувствительной нагрузки установите цепь защиты контакта.
- 6. В случае нагрузки DCAC и большого разряда дуги он будет реагировать с азотом в воздухе для генерации синей зеленой ржавчины.Выполняется ли фактический нагрузочный тест.
- 7. В случае платинового прикосновения коричневый порошок будет производиться из -за каталитических эффектов и энергии колебаний.
- 8. Слишком высокая частота.
- 9. При использовании контакта 2 цепи (2t) или выше в том же реле, контактный порошок одной стороны будет разбрызгать на другие контакты (особенно при нагрузке низкого уровня) и вызовет плохой контакт.Выполняется ли фактический нагрузочный тест.
- 10. Будет ли этот конденсатор придерживаться конденсатора с контактом с контактом с контактом.Выполняется ли фактический нагрузочный тест.
- 11. В случае реле теака фаза соединения катушки может вызвать колебание.Будет ли это колебание вызвать адгезию.Протестированы ли фактическая нагрузка и фактическая схема.
- 12. В случае нагрузки трансформатора будет создано более высокое индукционное напряжение.Выполняется ли фактический нагрузочный тест.
О конструкции схемы
- 1. Считаете ли вы проблему электроматизации катушки.
- 2. Будет ли это вызвать недоразумения в кристаллической транзисторной цепи из -за обратного напряжения реле?&Миддот; разрушение.
- 3. Неужели реле не прерывается и помещается в течение длительного времени, или если частота эксплуатации очень мала, независимо от того, находится ли катушка в состоянии немотивации.
- 4. При обращении к иностранным спецификациям, будь то ниже использования иностранных спецификаций ниже иностранных спецификаций реле.
- 5. Независимо от того, изменит ли время действия и сброс времени изменения реле.
- 6. Будет ли колебание реле привести к неправильному пониманию цепи.
- 7. Используя тип магнитного обслуживания с высокой чувствительностью (например, реле NR), конструкция схемы рассматривает проблему недопонимания.
- 8. При использовании контакта 2 схемы (2t) или выше в том же реле, будь то дуга при разбитой нагрузке, вызовет чрезвычайно короткий замыкание.
- 9. Аналогично, пожалуйста, обратите особое внимание при использовании различных цепей питания.
- 10. В случае изоляционных расстояний, таких как иностранные спецификации и источники питания, достаточное ли расстояние изоляции.
- 11. Независимо от того, управляется ли конструкция схемы кристаллическим триодом, конструкция схемы рассматривает проблему недопонимания.
- 12. Использование SCR для выполнения управления прерыванием, работы ретрансляционных работ&Middot; восстановление легко синхронизировать с количеством недель энергии, что приводит к экстремальному сокращению.Пожалуйста, протестируйте фактическую нагрузку и фактическую схему привода.
- 13. Будьте полностью рассмотреть дизайн печатной платы.
- 14. При использовании в схемах высокой частоты контакты все еще будут иметь текущую утечку при отключении контакта.Пожалуйста, подтвердите изоляцию реле.Пожалуйста, используйте высокую реле.
Что касается условий окружающей среды реле
- 1. Является ли температура окружающей среды в пределах допустимого диапазона использования.
- 2. Влажность находится в пределах допустимого диапазона.
- 3. Есть ли в окружающей среде органические газы, сульфидный газ и т. Д.
- 4. Есть ли кремниевые вещества в окружающей среде.Некоторые нагрузки могут производить черные химические вещества, что приводит к плохому контакту.
- 5. Есть ли в окружающей среде небольшой мусор и пыль.
- 6. Прикреплены ли масло и влажность к реле.
- 7. колебание&Будет ли воздействие привести к плохому контакту между реле и розетками.
- 8. колебания окружающей среды&Middot; ниже ли воздействие, чем колебание реле&Middot; воздействие.(Различные способы оказывать влияние.)
- 9. Есть ли резонанс после установки реле.
- 10. Применяется ли печатная плата к покрытию с реле.Контактная нагрузка будет производить черные химические вещества, что приведет к плохому контакту.
Относительно метода установки ретрансляции используемых электрических приборов
- 1. Будут ли сварочный газ и сварочный агент войти в реле при сварке реле.
- 2. Должно ли в полной мере рассмотреть применение сварного агента и работу автоматической сварки.
- 3. Была ли печатная доска очищена и уделяется полным вниманием.
- 4. В случае полярного реле или проводной реле, будь то держаться подальше от него, чтобы избежать магнитных помех.
- 5. Независимо от того, приложил ли терминал много усилий во время установки.
- 6. В случае полярного реле крупное магнитное поле помех приведет к изменению характеристик.Есть ли большое магнитное поле возле реле?
- 7. При использовании более длинного провода (от 100 до 300 м) в контактной цепи реле странные конденсаторы между проводами генерируют ток вторжения.Выполняется ли фактический нагрузочный тест.
- 8. Когда нет особого регулирования, операция ручной сварки терминала осуществляется в течение 250 ° C и в течение 5 секунд, а в течение 350 ° C в течение 3 секунд.
- 9. Применить ли к терминалу реле из -за очевидного изгиба печатной платы, что приводит к изменениям характеристик реле.
- 10. Сделано ли сварка печатной платы из стекла дисперсии.Стеклянный порошок во внутреннюю часть реле вызовет плохую работу.
- 11. Снять крышку реле при его использовании.
Удалить крышку приведет к изменениям характеристик реле. - 12. Отрезать ли неиспользованный терминал во время использования реле.Применение мощности для терминалов может вызвать изменения в характеристиках реле.
попечение&Middot; транспорт
- 1. Замораживает ли реле и выставлено.(Особенно во время транспортировки корабля)
- 2. находится ли температура в пределах допустимого диапазона.
- 3. Влажая влажность в допустимом диапазоне.
- 4. Есть ли в окружающей среде органический газ и сульфидный газ.
- 5. Есть ли небольшое количество мусора и пыли в месте хранения.
- 6. Прикреплены ли масло, влажность и т. Д.
- 7. Применить ли большой вес на реле.
- 8. Полияно ли это за допустимый диапазон во время транспортировки&Миддот; колебание.
1. Надежность
1. Узкая надежность
Надежность относится к“ я могу верить и зависеть от природы”.Проще говоря“” =“”.
2. Надежность широкого смысла
Классификация узких и широких чувств начинается с следующих точек.Существование товаров ограничено.Другими словами, я не знаю, когда это будет повреждено.Когда произойдет сбой, вы можете выбросить его или отремонтировать перед его использованием.Первый - одноразовый продукт, а последний - это отремонтированный продукт.
- Надежность одноразовых продуктов&Ldquo; узкая надежность”
- Надежность ремонта ремонта“ надежность в широком смысле”
Надежность широкого смысла считается ремонтируемой и использованной повторно, кроме как“ невозможная природа” в дополнение к этой узкой надежности“ легко отремонтировать, когда произойдет сбой”, то есть сохранение.
Надежность (узкий смысл) + сохранение = надежность широкого смысла
Недавно он начал обращать внимание на надежность проектирования на этой основе.
Таким образом, надежность является долговечностью = смысл без сбоя, меньшего отказа и с расширением надежности, простой ремонт означает, что сохранение начинается оцениваться.
В частности, надежность искусственного происхождения должна быть обращена внимания на надежность дизайна.
3. Принадлежность надежности и надежности
Надежность вошла в концепцию поставщиков.Это называется&Ldquo; присущая надежности”,&Ldquo; узкая надежность” как центр.
Кроме того, надежность от позиции пользователя называется“ использовать надежность”.
Сохранение“ надежность в широком смысле” стать в центре внимания.В реле и т. Д. Использование надежности очень ценится при рассмотрении использования вариантов.
1. Надежность
Манифест“ надежность (%)”.
Теперь 10 электрических лампочек включаются в течение 100 часов. Через 100 часов, если эти 10 электрических светильников все еще освещены, это настолько надежно, как 10/10 = 100%.
Если есть только 3 л. 3/10 = 30%.В определении JIS Z8115,
- отдел&Middot; машина&Middot; Компоненты и др. 9? 9? 9? 9? 9? 9? 9? 9? 9? 9? 9?
- В предписанных условиях? 9? 9? 9? 9? 9? 9?
- Во время плана? 9? 9? 9? 9? 9? 9?
- Реализуйте функцию? 9? 9? 9? 9? 9?
- ОК? 9? 9? 9? 9? 9? 9?
2.MTBF
Среднее время между неудачами Джейн.
Переводить“ средний интервал отказа”.
&Ldquo; восстановить среднее время рабочего времени между смежными разломами системы, машины, компонентом и т. Д.”.
Объект MTBF“ используйте его во время ремонта&Rdquo; Limited.
Если вы знаете MTBF, вы можете знать этот продукт“ сколько часов можно использовать без неудачи&rdquo“ после того, сколько часов используется, вы можете использовать его, если отремонтируете его” et al.
Кроме того, MTBF представляет жизнь неудачи, поэтому MTBF часто используется для замены жизни.
3.MTTF
Среднее время для простого языка неудачи.
перевести на“ среднее время вина”.
Да&Ldquo; машины, механизм, компоненты и т. Д. Никогда не были отремонтированы до среднего рабочего времени до отказа”.
Объект MTTF“” =&Ldquo; одноразовые товары”.
часть&Middot; материалы и т. Д. Станьте основным объектом, а реле также включают его.
4. Коэффициент отказов
Известный как частота отказов, да“ пропорция неудачи&Значение rdquo;.Есть коэффициент отказов“ средний уровень отказов&rdquo&Ldquo; мгновенная частота отказов” 2 типа.
Средняя частота отказов является следующим определением.
Средняя частота отказов = общее количество сбоев/общее рабочее время
Как правило, называется частотой отказов, относится к&Ldquo; мгновенная частота отказов”.
Да&Ldquo; к определенному моменту доля разломов в блоке, машинах, компонентах и т. Д., Которые работают непрерывно за раз&Значение rdquo;.
Единицы частоты отказов часто используют%/час.Компоненты с небольшими показателями отказов и т. Д.
FIT (UNIT UNIT) = 10-9/время
использовал.
Из -за сложности использования времени в реле часто используется для%/число.
5. Безопасная жизнь
Надежный обратный
1-r (b) = t%
Значение Б.
Обычно B [1-R (B) = 10%] обычно используется.В зависимости от ситуации, он изменится от MTTF на фактические значения.
3. Отказ
1. Отказ
Так -называемая высокая надежность означает, что сбой меньше.Эта неудача обычно относится к“”.Однако, в зависимости от различных функций ситуации, государство следует считать провалом.То есть&Ldquo; потерял предписанную функцию департамента, машины, компонента и т. Д.”.
2. Характеристики сбоя&Middot; диаграмма кривой ванны ванны
Толчок от частоты отказов определенного продукта от периода производства и использования до оставления превращается в графику, как показано ниже.
Эта форма называется кривой скорости неисправности.Временная шкала завершена как временная шкала“0"Точка указывает частоту отказов на вертикальной оси.
- 1. Первоначальное время сбоя
Во время высокой скорости отказа (i) отказа в течение этого периода был назван первоначальным сбоем.Потенциальные ошибки проектирования, инженерные дефекты и другие слабости появляются на ранних стадиях использования.Необходимо выяснить такие дефекты как можно скорее, чтобы они могли работать стабильно.Этот процесс называется отладкой.
- 2. Иногда неудача
После ранних стадий отказа будет длиться длительный период в качестве стабильного периода (II) с частотой неисправностей в течение длительного времени.
Уровень отказов означает, что отказ является случайным (время). В течение этого периода он называется периодом отказа. Ошибка называется случайной неудачей.
В течение этого периода, конечно, все хотят быть“0", Но это на самом деле маловероятно, вы можете только попытаться достичь как можно больше“0".
- 3. Во время сбоя износа
После случайного периода сбоя является период, когда частота отказов постепенно становится выше (III).
Это продолжительность жизни, вызванная износом и усталостью.
В течение этого периода называется сбоем износа, неисправность называется сбоем износа.Для этой неудачи, поскольку его можно ожидать заранее, его можно заменить на предварительную форму.
Когда реле является реле, он может быть предсказан в некоторой степени благодаря фактическим результатам или подтверждению производительности на фактических машинах.
Кроме того, продолжительность этого периода называется продолжительностью срока службы, если вы только намереваетесь использовать реле во время случайного сбоя.
3. Анализ Уилла Бербелла
При классификации типов разломов и анализа жизненных характеристик распределение Уилбеля является основным корпусом, и обычно используется анализ Welbel.Распределенная кривая Willber
|
Хотя это выглядит сложным, на самом деле, есть только переменная m, a,&Гамма; эти три переплетаются.
| : | Параметр формы |
| : | Масштаб Параметр |
| : | Параметр позиции |
Применение распределения Уилла Бербелла к форме фактического распределения неисправностей, если рассчитываются три вышеуказанные переменные.
|
Вместо проблемных вычислений используйте вероятностную статью Willber.Характеристики вероятностного документа Willbell являются следующими точками.
- 1. Фактическое распределение распределения и срока службы Welbel в последнее время аналогично.
- 2. Вероятностная бумага Will Berbell очень проста в использовании.
- 3. Даже если различные типы разломов смешиваются вместе, их можно определить на рисунке.
Отношение с вышеупомянутой кривой скорости неисправности показана ниже.Значение параметра формы M указывает, какой сбой - сбой.
| : | Тип отказа - начальный тип сбоя. |
| : | Тип сбоя случайный неисправный тип. |
| : | Условие: тип сбоя - носить неисправный тип. |
|
Меры предосторожности для установки печатной платы
В прошлом прямое введение реле было непосредственно вставлено в розетку, а с миниатюризацией устройства недавно метод сварки на полупроводнике и печатных платах.В настоящее время сваренный агент, покрытый на печатном рисе, может быть смешан в реле, влияя на функцию и вызывая сбой.Поэтому, когда реле приварена к печатной плате, пожалуйста, обратитесь к следующим мерам предосторожности. Согласно фактическому состоянию, скважина предотвращает сбой.
1. Установка реле
|
|  |
2. Примените сварку помощи
|
|  |
3. Приготовьте нагрев
|
- В случае автоматической сварки обязательно подготовитесь к нагреву.В типе пылевой крышки и типе герметизации сварки после приготовления нагрева сварка может эффективно предотвратить вторжение сварки в внутреннюю часть реле, а сварка хороша.
- Пожалуйста, удовлетворяйте следующие стойки при приготовлении нагрева.
| Ниже 120 ° C (поверхность сварки печатной платы) |
| В течение 120 секунд |
- Когда устройство снимается в сборе и расположено в высокой температуре в течение длительного времени, оно может повлиять на характеристики, пожалуйста, обратите внимание.
4. Сварка
|
Автоматическая сварка
- Лучшая сварка.
- Пожалуйста, обратите внимание, чтобы отрегулировать поверхность жидкости, чтобы избежать переполнения сварки печатной платы.
- Различные модели и правила различны. Как правило, следует соответствовать следующим условиям.
- В случае многослойных субстратов, из -за большой теплоемкости субстрата, реле может быть ухудшено, поэтому, пожалуйста, обратите внимание.
| Около 260°C±5°C |
| Менее 6 секунд |
Ручная сварка
- Пожалуйста, будьте полны электрической захвата Weijie.
| 30 Вт ~ 60 Вт |
| Около 400°C |
| Примерно в 3 секунд |
5. Прохладный
|
Автоматическая сварка
- Чтобы избежать ухудшения реле и других деталей, вызванных сваркой тепло, рекомендуется немедленно вентилировать и остыть.
- Хотя реле уплотнения (тип пластикового уплотнения и т. Д.) Можно очистить, его следует избегать после сварки, и его следует избегать немедленно контакт с холодными жидкостями, такими как чистящая жидкость.В противном случае это повредит герметизации.
Ручная сварка
"
6. Чистый
|
- Не устраняйте весь корпус пылевого крышки и типа сварки.Даже если только задняя часть печатной платы (почистилась на промывке и т. Д.) Можно использовать для вторжения в чистящее решение во внутреннюю часть реле из -за случайной работы, поэтому, пожалуйста, старайтесь избегать его.
- Пластиковый герметичный тип может быть очищен в целом.Пожалуйста, используйте раствор для очистки алкоголя.Если используются другие чистящие жидкости (такие как Sirlein, метамфетамин, разбавляющий агент, бензиманол, бензин), раковина может быть повреждена.
- Рекомендуется вымыть кипящую воду.Пожалуйста, избегайте ультразвука кролика, чтобы удалить промывку.Когда ультразвук очищается, линии ультразвуковой энергии будут происходить из -за небольшого застоя линий ультразвуковой энергии.
- Пожалуйста, избегайте разрезания терминалов.После разрезания терминала вибрация резака, генерируемой резаком, происходит немного.
7. Покрытие
|
- Чтобы предотвратить изоляцию и деградацию печатной платы в коррозионном газе и высокой температуре, пожалуйста, обратите внимание на следующее.
- В пыле -крышке и сварке герметизации агент покрытия может вторгаться в интерьер и вызвать сбой контакта. Поэтому, пожалуйста, будьте осторожны, чтобы не прикрепить его к реле или установить реле после покрытия.
- Некоторые агенты по покрытию оказывают неблагоприятное воздействие на реле. Некоторые растворители (такие как Dysfamyne, Toluen, Mek, i.p.a) будут повредить оболочку, что растворяет эпоксидные химические вещества, и скважина повреждена. Поэтому, пожалуйста, подтвердите ее при выборе.
| Эпоксидная смола | ○ | Изоляция.Работа немного хуже, но контакт реле не вызывает греха. |
| Аминокислотный уксус | △ | Изоляция и работа хороши.Некоторые растворители вызывают повреждение оболочки, обязательно подтвердите. |
| Кремний | × | Силиконовый Дом Ци вызывает плохой контакт, поэтому, пожалуйста, не используйте его. |
- При покрытии компонентов, таких как реле и IC, пожалуйста, обратите в полной мере внимание на уместность агента по покрытию.В противном случае отклонений сварки будут происходить из -за термического давления.
