麦歌恩 MT6825 Магнитный кодирующий чип замены AK7452 Инкрементный выход IC1 ~ 4096 Абсолютное значение Абсолютно
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | MT6825 |

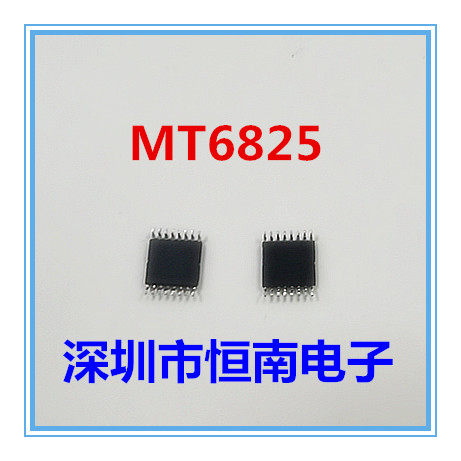

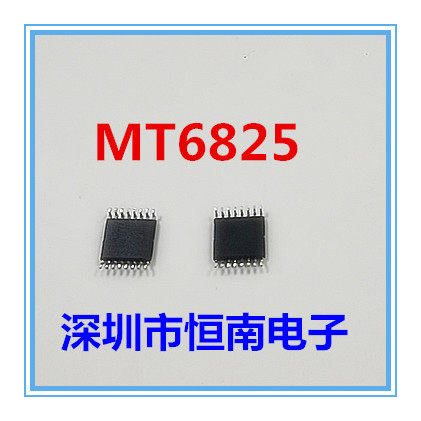

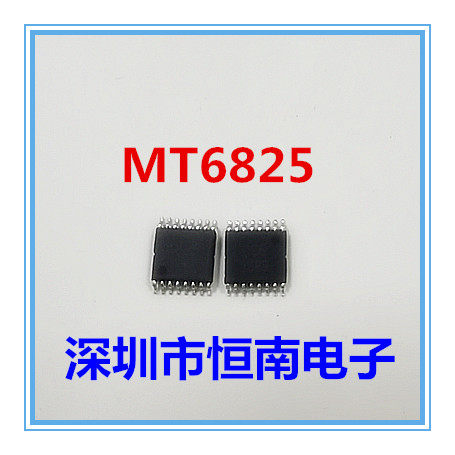

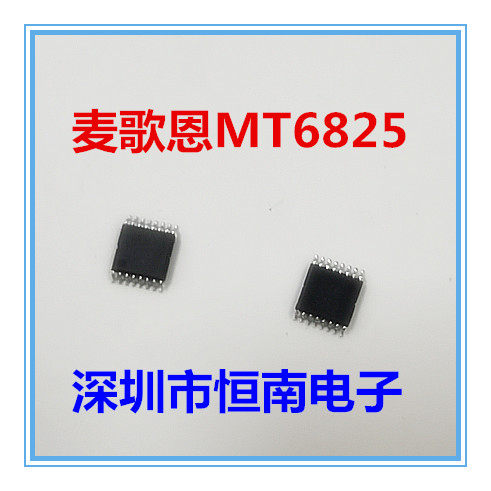

McGon MT6825
описывать:
MT6825 - это чип энкодера магнитного угла третьего поколения, запущенный Magntek. Он основан на технологии анизотропной магниторезистивой (AMR) и технологии обработки сигналов для достижения 0 ~ 360.°Абсолютное измерение угла. Чип состоит из пары мостов AMR Wheatstone и обработки сигналов ASIC.По мере того, как магнитное поле, параллельное поверхности чипа, вращается, чип выведет соответствующий кодированный угловой сигнал, с задержкой сигнала столь же низкой, чем 2US. В то же время пользователь также может считывать угловые данные, рассчитанные внутри чипа, через высокоскоростный интерфейс SPI.

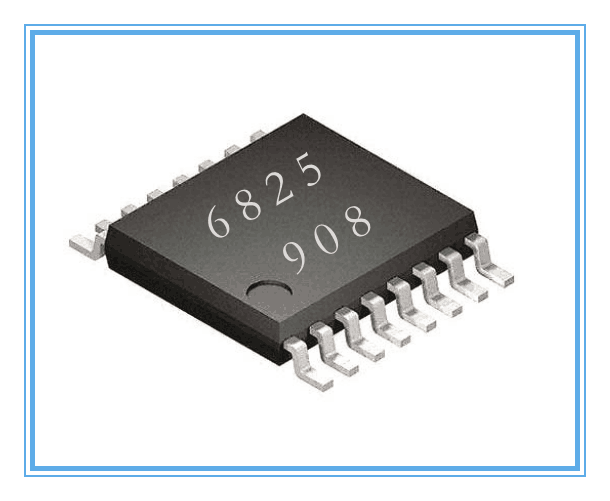

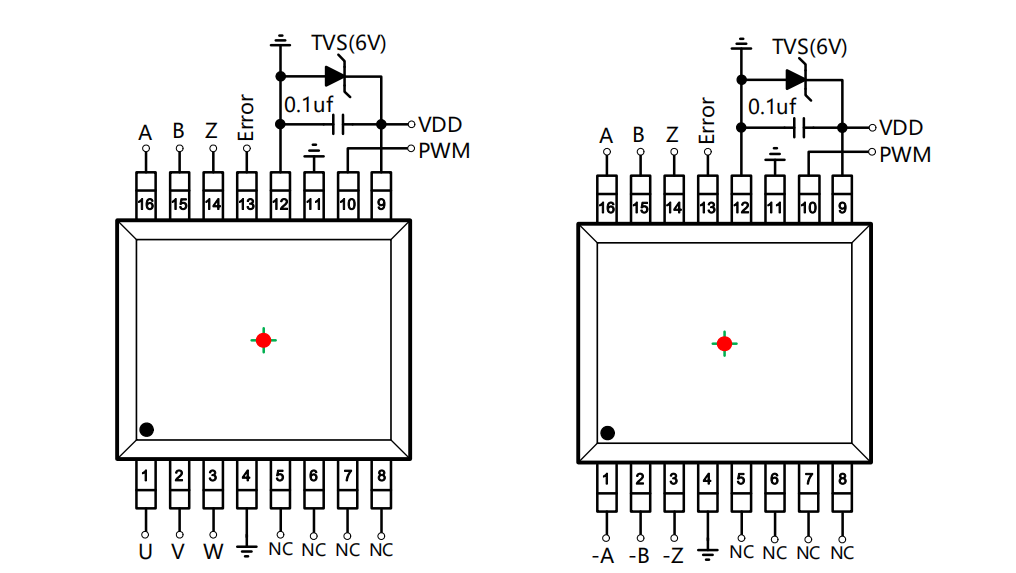

По сравнению с традиционными датчиками зала, датчики угла AMR работают в зоне насыщения, снижая требования к магнитным полям, что облегчает установку клиентов.MT6825 доступен в пакете TSSOP-16, который может одновременно выводить сигналы ABZ, UVW и SPI, и широко используется в потребительских и промышленных областях, таких как управление обратной связкой и вращением моторного положения.
особенность:
- Исходя из технологии AMR, предоставьте 0°~360°Абсолютное измерение угла
- рабочее напряжение 3.3 ~ 5,0 В
- рабочая температура -40 ℃ ~ 125 ℃
- Типичное отклонение линейности<±0. 5°, Полная температура<±1.0°
- Задержка системы составляет всего 2уса и может поддерживать до 25 000 об / мин
-Предоставьте стандартный 3-проводной или 4-проводной интерфейс SPI (до 16 МГц) для считывания 14-битных угловых данных внутри чипа
- Повышенная выходная сигнала ABZ поддерживает любое разрешение 1 ~ 4096 линий
- Польхенный выход UVW поддерживает любые противоположные полюсы 1 ~ 16
- Обеспечивает 12-битный выход ШИМ
- Поддерживает до 5 онлайн-программирования с нулевой точкой.
