I. Обзор

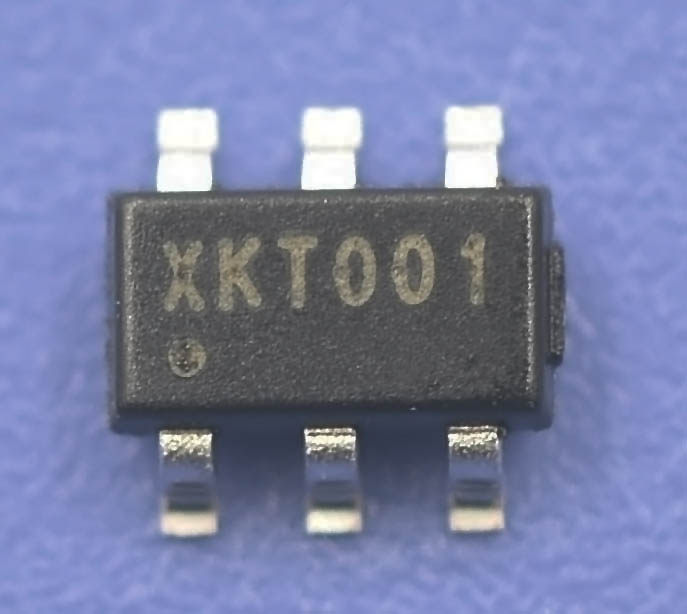

XKTЧип 001 представляет собой новое решение для беспроводной зарядки, запущенное Core Kotai Semiconductor. Работое напряжение составляет от 3,3 в.Чип упакован в SOT23-6, который дополнительно сжимается по размеру.Много оптимизаций также было сделано на периферийных устройствах для дальнейшего сжатия размера готового продукта, а технология производства и затраты были еще более оптимизированы.Частотный диапазон конструкции чипа составляет 1 кГц-3,5 МКГц, так что чип имеет более частотный выбор в конструкции схемы.Его высокочастотный выход может использовать PCB для печатных катушек вместо катушек на ране и достигать высокой мощности, что может значительно упростить производственный процесс.Чип оставляет за собой высокую ногу с высокой чувствительностью (6 контактов), а минимум включается, а минимум выключен. При проектировании он может применять контрольные сигналы для удовлетворения специальных требований, таких как низкое энергопотребление.Он также может применять контрольные сигналы ниже рабочей частоты для управления рабочим состоянием приемной части.Сделайте обратный дизайн функции более разнообразным и свободой.
2. Особенности
*Небольшой размер, инкапсуляция какSOT23-6
*Высокая частота работы
*Высокая интеграция, меньше периферийных устройств
*Отличная выходная мощность
*Широкий спектр приложений
*Может свободно проектировать функцию управления
*Под специальным дизайном вы можете управлять некоторыми рабочими статусом
*Рабочее напряжение: DC 3.3~18V
*Частота работы:1KHz~3.5MHz
*Cels можно напечататьПепляная доска для достижения
- Объем
Может быть использован для питания в встроенных продуктах,Медицинские продукты, продукты безопасности, водные продукты, игрушечные продукты, продукты для взрослых, цифровые продукты,Светодиод, горнодобывающее оборудование,Портативные бытовые приборы и другие батареи зарядкииБеспроводная прямая питаниеСущность
- Карта ног и инструкции
Пин код | Пиннатское имя | Объемная сопротивление (V) | Описание функции |
1 | VDD | 0-18 | источник питания |
2 | OUT | - | Функция вывода |
3 | GND | - | Источник питания |
4 | R | - | сопротивление |
5 | R | - | сопротивление |
6 | N/F | 0-18 | Управляющий терминал, работа с высокой работой, установите низкий выходной сигнал и доступ к пользовательским контрольным сигналам |
Примечание:Сопротивление 4 -пин и 5 футов может быть скорректировано по частоте, но не рекомендуется изменять его без разрешения, и риск чрезвычайно велик.
5. Примечания для использования чипа
Поскольку индустрия беспроводной зарядки является новой отраслью, она сильно отличается от традиционного электронного дизайна продукта при создании дизайна продукта.Поэтому, когда цепь беспроводной зарядки недостаточно понятна, пожалуйста, разработайте цепь строго в соответствии с методом использования.Не изменяйте работу и параметры продукта.
В дизайне продукта материал конденсатора является чрезвычайно важным параметром (по умолчаниюМатериал NPO), должен обратить внимание на устройства, помеченные материалом, не используйте другие материалы или упакованные вместо этого по желанию!(Чтобы сохранить затраты, следующее будет направлять, как использовать материал X7R или материал CBB в качестве альтернативы)
При выборе катушек, поскольку в сборе параметров катушки используется мост Компании для измерения, различные производители катушек имеют определенное отклонение. Отклонение относительно большое.Лучшее состояние - отправить образец катушки на поставщика катушки, чтобы активно измерить тест выборки.Если он будет образец напрямую, обратитесь к следующим разработанным методам тестирования Post, чтобы судить самостоятельно.Материал катушки выбирается. Чем толще диаметр провода, тем больше мощность, которая может быть спроектирована.Чем больше внешний диаметр катушки, тем больше выходной мощности, чем дальше расстояние; чем меньше числа слоев катушки, тем лучше выходной эффект.Выбор проволоки: Многополосные линии лучше, чем марлевые кабели, а марлиные кабели лучше, чем обычные лакированные кабели.Среди них марлевая линия обладает наибольшим сопротивлением сопротивлению и наименьшему сопротивлению напряжения многочисленных линий.Выберите печатьКогда печатная плата используется в качестве катушки, потому что количество индуктивности, сделанной PCB, и трудно определить, попробуйте использовать стандартные модели катушек PCB, предоставленные компанией для проектирования. Обратите внимание на ширину, толщину медной кожи, пластину печатной платы Толщина и т. Д. При проектировании, все воля, все воля, все воля, все будут, все воля, все будут, все будут, все будут, все будут, все воля, все воля, все будет все, все будут, все Will, Will Will Will Will Will, Will Will, Will All Will Will Will All Will, Will Will, All Will, All Will, Will, все, все будут, все будут, все воля, все будет, все, все, Все будет все, что все будет, все воля, все будет, все будет, все, все, все, будут, будут все, все. Это влияет на количество индуктивности и выходной мощности.
Что касается выбора магнитных фильмов.Материал беспроводных зарядных магнитных фильмов обычно используется в качестве магнитного экранирующего материала, а рынок отличается мягким магнитным и твердым магнитным.Когда магнитная пленка напрямую прикреплена к катушке, индуктивность катушки будет увеличена. Увеличение увеличения количества ощущений связано с материалом магнитного фильма и пропорционально области Катушка (модуль компании обычно не увеличивает магнитную сегментацию).Следовательно, при ссылке на количество индуктивности катушки, если вам нужно добавить магнитные фильмы в качестве щита, то количество индуктивности после магнитной пленки добавляется в качестве эталонного значения расчета.(При запросе фабрики катушки им может потребоваться применять сумму индуктивности после того, как магнитный фильм - это значение, которое им нужно, а материалы магнитной пленки, используемые на фабрике катушки, как правило, лучше).Если вы добавите магнитные фильмы в катушку, количество индуктивности станет больше после добавления магнитных фильмов. В настоящее время сама катушка должна удалить несколько раз, чтобы сохранить индуктивную величину индуктивности без изменений.Если есть мосты, вы можете использовать мост для измерения разборки.
Установка значимости недавнего расстояния использования. Чтобы увеличить расстояние использования, мощность модуля была усилена. Чем ближе расстояние, тем больше выходной мощности и чем выше пиковое напряжение. Нажмите на устройство.(Когда продукт разработан, оболочка будет иметь определенную толщину, поэтому вам необходимо увеличить расстояние. Если вам нужно использовать его близко, свяжитесь с поставщиком и измените его под руководством поставщика.)
Недавнее решение о расстоянии использования: если схема была скорректирована, то расстояние использования между катушками также изменится соответствующим образом.Метод суждения заключается в удалении передачи электроэнергии, принимающей части удаляется, а воздушная нагрузка близок к передающей катушке. Статический ток запуска соответствующим образом изменится. В настоящее время. В настоящее время.150 мА, тогда расстояние в это время - это недавнее расстояние. Если вы подходите, существует риск повреждения устройства.
6. Типичная конструкция цепи
Заказ в конструкции схемы:
Сначала разработайте цепь запуска, схема запуска предназначена для стабильной, а затем разработать схему принимающей схемы, а затем схема запуска и тест на пустую нагрузку приема. После стабильного теста проведите тест на нагрузку. Процедуры массового производства.
Метод и требования проектирования схемы запуска:
При производстве передача должна быть разработана строго в соответствии с цепи. Материал устройства схемы не может быть заменен по желанию. Упаковка резистора может быть выбрана в соответствии с его собственными требованиями.После того, как значение устройства в схеме будет изменено, все методы испытаний, представленные в этой книге спецификации, потерпят неудачу.
Схема запуска:5Vпитаться от
Список устройства:
Расположение устройства | Тип устройства | Параметр устройства | Упаковка устройства | Примечание | Расположение устройства | Тип устройства | Параметр устройства | Упаковка устройства | Примечание |
R1 | сопротивление | 75K | 0603 |
| IC1 | чип | XKT001 | SOT23-6 |
|
R2 | сопротивление | 200K | 0603 |
| IC2 | чип | XKT-335 | SOP-8 |
|
C1 | емкость | 100nF | 1206 | NPOМатериал | L1 | Катушка | 5uH |
| Преобладать |
C2 | емкость | 22uF | 1206 | X7R |
|
|
|
|
|
Метод тестирования стабильности передачи цепи: запуск части питания, записи параметров статического тока, должна быть нормальной60mA±20 мА (максимальное ограниченное значение не превышает 100 мА). Если статический ток не находится в пределах этого диапазона, то объем электростатического катушки должен быть подтвержден, является ли он 5UH. Если ток не является большим, его можно скорректировать путем настройки Количество кругов.
PS: Если вы обеспокоены тем, что после повреждения передачи чипа, он может генерировать высокую температуру, цепочка возвращаемых предохранителей может быть извлечена в качестве цепи для защиты короткого замыкания в части питания.
Получить выходной выходной цепь напряжения:
Проектные требования к получению выходных цепей напряжения (T3168): схема чипа T3168 является постоянным выходом напряжения, и выходной функцией является обеспечение постоянного источника питания напряжения для части электроэнергии.Выходное напряжение может быть скорректировано через R1, чтобы увеличить значение сопротивления и увеличить напряжение (опорное значение: 5 В/6,2K, 12 В/18K).За исключением L1 и C1, другие устройства могут отрегулировать размер упаковки в соответствии с размером выходного тока. C2 и C3 являются фильтрационными конденсаторами. Для стабильности размер упаковки не должен быть ниже 0805.
Список устройства:
Расположение устройства | Тип устройства | Параметр устройства | Упаковка устройства | Примечание | Расположение устройства | Тип устройства | Параметр устройства | Упаковка устройства | Примечание |
R1 | сопротивление | 6.2K | 0603 | Отрегулируйте выходное напряжение | D1 | Шоттские диоды | SS34 | 1210 |
|
R2 | сопротивление | 2K | 0603 |
| D2 | диод | IN5819 | 1206 |
|
R3 | сопротивление | 100K | 0603 |
| DW1 | Стабилизатор | 24VСтабилизировать | 1206 |
|
C1 | емкость | 68nF | 1206 | NPOМатериал | IC1 | чип | T3168 | SOP-8 |
|
C2 | емкость | 10uF25V | 1206 | X7R | L1 | Катушка | 10uH |
| Приемная катушка |
C3 | емкость | 10uF16V | 0805 | X7R | L2 | индуктивность | 10uH | CD32 | Патч индуктор |
Принять выходной цепь батареи:
Требования проектирования для получения схем аккумулятора (Xkt-r2): XKT-R2 напрямую заряжается на загрузки емкости, такие как батареи. Благодаря выходу на выходное напряжение выход на выходной выход на установку выхода напряжения отключается.Оборудование для хранения энергии, подходящее для напряжения 4,2 В и выше, заряжено.Задний конец напрямую подключен к батарее. Если вы хотите добавить чипы управления питанием на заднем конце, напряжение выходов чипа XKT-R2 должно быть установлено ниже чипа управления зарядкой. В противном случае, если управление зарядкой Закрыт сначала повторить переключатель.В схеме светодиодный свет D3 является индикатором зарядки. Свет включен во время зарядки. Если D3LEL не используется, его нельзя удалить напрямую. Его необходимо заменить на диод напряжения 3V, в противном случае цепь не может работать.R1 - это точка модификации выходного напряжения резака, значение сопротивления увеличивается, и напряжение срока увеличивается для применения к различным батареям.
Список устройства:
Расположение устройства | Тип устройства | Параметр устройства | Упаковка устройства | Примечание | Расположение устройства | Тип устройства | Параметр устройства | Упаковка устройства | Примечание |
R1 | сопротивление | 140K | 0603 | Отрегулируйте выходное напряжение | C3 | емкость | 100nF | 1206 | NPOМатериал |
R2 | сопротивление | 200K | 0603 |
| C4 | емкость | 39nF | 1206 | NPOМатериал |
R3 | сопротивление | 10M | 0603 |
| D1 | Шоттские диоды | SS34 | 1210 | Настройка в соответствии с током |
R4 | сопротивление | 2K | 0603 |
| D2 | диод | IN4148 | 0810 |
|
R5 | сопротивление | 100K | 0603 |
| D3 | LED | LEDкрасный | 0603 |
|
R6 | сопротивление | 7.5K | 0603 |
| IC1 | чип | XKT-R2 | SOT23-5 |
|
C1 | емкость | 10uF50V | 0805 | X7R | L1 | Катушка | 5uH |
| Фактический размер подлежит |
C2 | емкость | 10uF50V | 0805 | X7R | BT1 | Грузоподъемность | литиевая батарейка |
| Выход |
Типичное решение модуля производного цепи:
Номер модуля | Напряжение питания (VПолем | Максимальная выходная мощность (V/mAПолем | эффективное расстояние (MMПолем | Внешний диаметр передающей катушки (MMПолем | Получить внешний диаметр катушки (MMПолем | Содержит ли катушка магнитные фильмы | Запустить текущий (±20mAПолем | Примечание | Запуск номера катушки | Получить номер катушки |
XKT001-R20 | 5 | 4.2/500 | 2~8 | 20 | 20 | нет | 60 |
| XKT-L49 | XKT-L49 |
Семь,Развернуть цепь
восемь,Принцип замены емкости
Примечание. Если вы стремитесь к самой высокой стабильности, используйте ее для первого выбораNpo емкость.Все испытательные образцы, запущенные компанией, являются конденсаторами NPO.
Потому что многие гости будут в частном порядкеNPOЗамена конденсатора наX7RМатериал, в результате чего появится продуктПроходитьМного проблем с качеством.Ниже приведено описание мер предосторожности во время замены.Примечание: в соответствии с требованиями проектирования компании, есть требования к использованиюNPOКомпоненты конденсатора по -прежнему настоятельно рекомендуются не заменять его другими материалами. Если он чувствителен к стоимости, его можно использоватьCBBКонденсаторы (полипропиленовые пленки -конденсаторы) вместо этого.
CBBКонденсатор (полипропиленовый пленка конденсатор): иNPOЕмкость такая же, такая же, что является высокой емкостью, эффект использования и использованиеNPOЕмкость такая же.Разница в том, что,NPOЭто высокочастотный керамический конденсатор с высокой температурной сопротивлением, упаковкой и удобной добычей.иCBBКонденсатор является пленочным конденсатором и не устойчив к высокой температуре, поэтому во время производства необходима только заглушка -IN -IN, и во время производства необходима сварка.потому чтоCBBЕмкость является пленкой органического материала и не устойчива к высокой температуре. Следовательно, она не должна быть слишком длинной, когда оловянная печь передается, или температура сварки во время сварки не должно быть слишком высоким, а время сварки не должно быть длинным Полем(ПокупкаCBBВо время материального конденсатора, поскольку на пленочном материале есть много разновидностей, он имеет высокую путаницу, материал должен быть полипропиленом, а мост измеряетсяDЗначение (угол потери) должно быть меньше, чем10Справочное значение3о.Полем
Быть вNPOЕмкостьX7RОбратите внимание на емкость, потому чтоX7RВнутреннее сопротивление емкости очень большое, а тепло очень большое, поэтому выходной ток больше, чем300mAНе могу использовать этоX7RКонденсаторы.Поскольку тепловое расширение и усадка могут привести к изменению емкости, емкость может возникнуть во время массового производства, что может вызвать сломанное состояние из -за теплового расширения и сокращения, что приводит к разрушению схемы.Так выберитеX7RКогда пакет должен быть1206Упаковка выше,И должна быть толстая упаковка,Когда ток является относительно большим, вы можете использовать несколько конденсаторов для достижения емкости, параллельной для децентрализации тепла.И с обеих сторон конденсатора и поблизости медная кожа должна быть расширена и медной, чтобы рассеивать тепло, чтобы температура конденсатора могла получитьэффективныйконтроль.
X7RПоскольку емкость является обычным конденсатором, существует много точности. Поскольку отклонение емкости емкости конденсатора, используемое в беспроводной зарядке, окажет большое влияние на схему, выбор ошибки емкости должен быть очень высоким (NPOОшибка конденсатора5%К.В противном случае, согласованность продукта будет очень низкой во время массового производства,,Общая ошибка точности не может быть выше, чем10%выше.
потому чтоX7RЕмкостьпотеряОтношение приведет к тому, что статический ток увеличится после непосредственной замены материала,,Окончательное значение не может быть превышено100mAПересечение
Девять, Предел работы
Рабочая Температура:-55℃to+125℃
температура хранения:14℃
Максимальное рабочее напряжение:18V
Минимальное рабочее напряжение:3.3V
планВыходмаксимумDrive Current:1000mA
десять, Инкапсулировать форму
