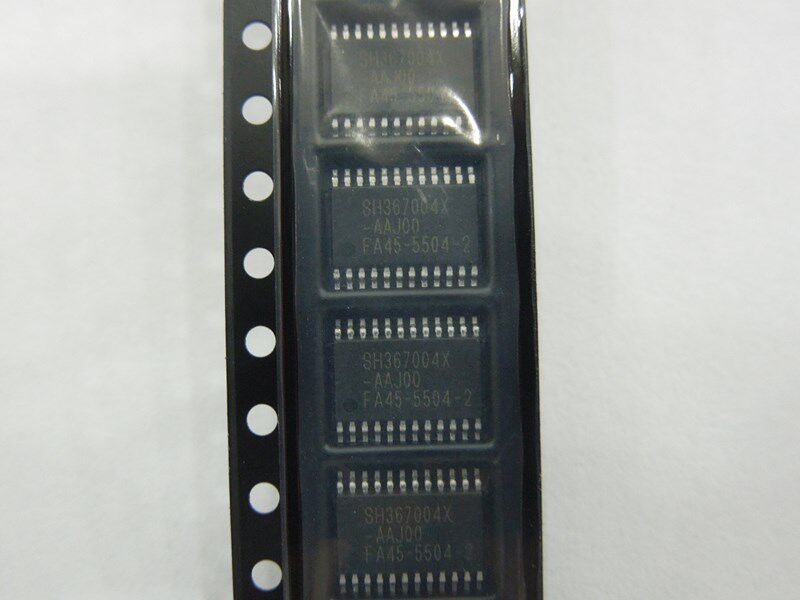

Защитные универсальные литиевые батарейки с чипом, 367004x
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

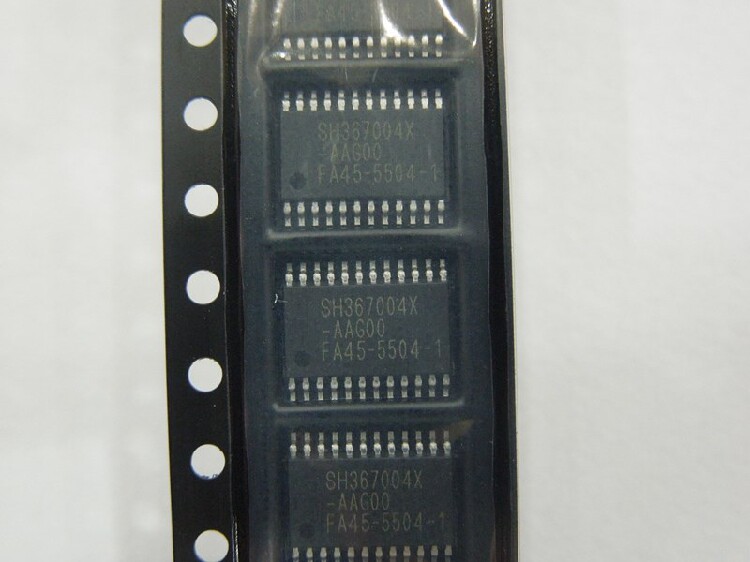

| Цвет: | SH367004X-AAG |
Защитный чип литиевого аккумулятора серии SH367004 с 3/4/5 ячейками
Обзор
Чипы серии SH367004 имеют встроенную высокоточную схему обнаружения напряжения и схему задержки (защита от перезаряда/переразряда, а также защита от перегрузки по току зарядки и разрядки 1/2) для защиты безопасности аккумулятора.В то же время чипы серии SH367004 имеют функции защиты от зарядки и разрядки при высоких и низких температурах, а также функции балансировки заряда для продления срока службы батареи.Кроме того, чипы серии SH367004 также имеют функцию обнаружения отключения и функцию зарядки 0 В 4 для повышения безопасности системы. Один чип SH367004 подходит для защиты 3-, 4- или 5-элементных литий-ионных аккумуляторов (включая литий-железо-фосфатные аккумуляторы), соединенных последовательно. Комбинация каскадных микросхем SH367004 может защитить более чем 5-элементные литий-ионные аккумуляторные батареи (включая литий-железо-фосфатные аккумуляторные батареи), соединенные последовательно.
Особенности
Переключите приложение серии 3/4/5 секций через вывод SEL0/SEL1;
Функция высокоточного определения напряжения: (для одной ячейки) - Пороговое напряжение защиты от перезаряда: 3,3 В~4,5 В (уровень 50 мВ);
Точность порогового напряжения:±25 мВ;
- Напряжение отключения защиты от перезаряда 1: 3,2–4,5 В;
Точность порогового напряжения:±50 мВ;
- Пороговое напряжение защиты от переразряда: 1,8 В ~ 3,0 В (уровень 100 мВ);
Точность порогового напряжения:±50 мВ;
- Напряжение срабатывания защиты от переразряда 2: 1,8–3,4 В;
Точность порогового напряжения:±100mV
Двухступенчатая функция обнаружения перегрузки по току разряда:
- Пороговое напряжение защиты от перегрузки по току разряда 1: 0,05 В ~ 0,3 В (уровень 50 мВ);
Точность порогового напряжения:±15мВ;
- Пороговое напряжение защиты от перегрузки по току разряда 2: 0,2 В ~ 1,0 В (уровень 100 мВ);
Точность порогового напряжения:±100 мВ;
Двухступенчатая функция обнаружения перегрузки по току зарядки: - Пороговое напряжение защиты от перегрузки по току 1: 0,05 В ~ 0,3 В (первый уровень 50 мВ);
Точность порогового напряжения:±15мВ;
- Пороговое напряжение защиты от перегрузки по току 2: 0,1 В ~ 0,5 В (первый уровень 100 мВ);
Точность порогового напряжения:±40мВ;
Функция защиты от температуры зарядки и разрядки: - Пороговая температура защиты от низкой температуры зарядки: -20°С, -10°C, 0°C;
Точность пороговой температуры:±2°C (типичное значение); - Пороговая температура защиты от высокой температуры зарядки и разрядки: 50°С, 60°С,70°C;
Точность пороговой температуры:±2°C (типичное значение);
Функция баланса 3:
- Сбалансированное пороговое напряжение включения: 3,1 В~4,4 В (уровень 50 мВ);
-Точность порогового напряжения:±25 мВ;
Функция обнаружения отключения;
Внешний конденсатор может установить задержку защиты от перегрузки, задержку защиты от переразряда, задержку защиты от перегрузки по току 1 и задержку защиты от перегрузки по току 1;
Задержка защиты от перегрузки по току заряда/разряда 2 и задержка защиты от перегрева являются внутренними фиксированными;
Выводы CTLC/CTLD могут отдавать приоритет выходу вывода CHG/DSG;
Широкий диапазон рабочего напряжения: 3В ~ 26В;
Широкий диапазон рабочих температур: -40°C ~ 85°C;
Можно использовать каскадно;
Низкое энергопотребление: - Нормальный рабочий ток потребления: 25 мкА (типовое значение); - Потребление тока в режиме низкого энергопотребления: 4 мкА (типовое значение);

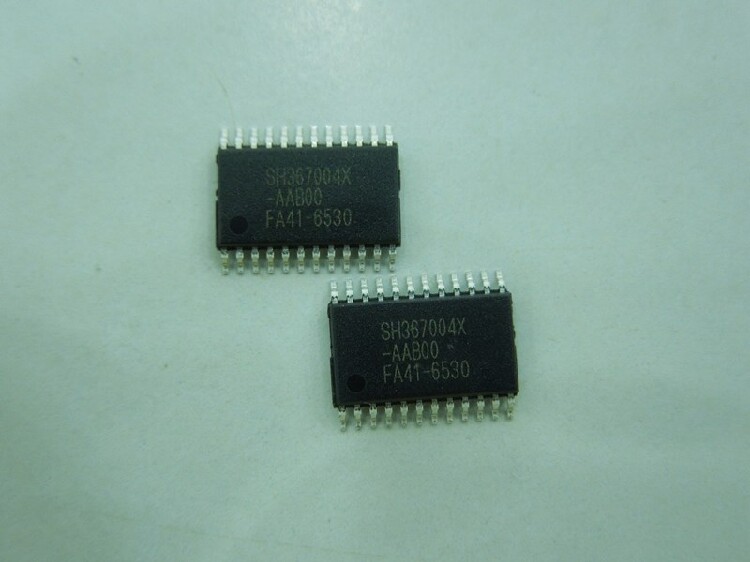

Форма капсулы: - 24-pin TSSOP
