8-битный улучшенный USB-микрокомпьютер: CH559 поддерживает USB-HOST и USB-Device
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- CH559L 44p
- CH559T 2OP

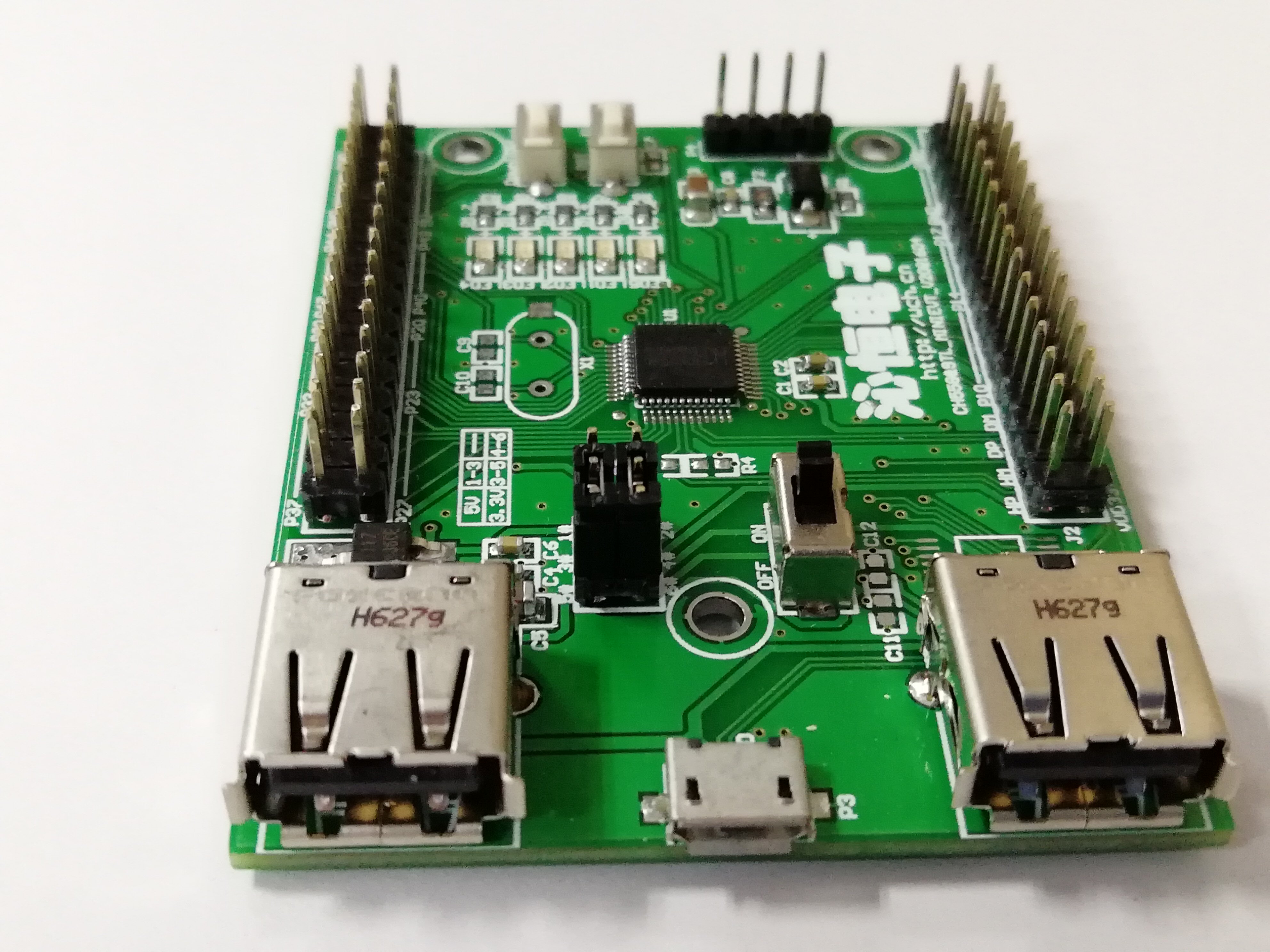

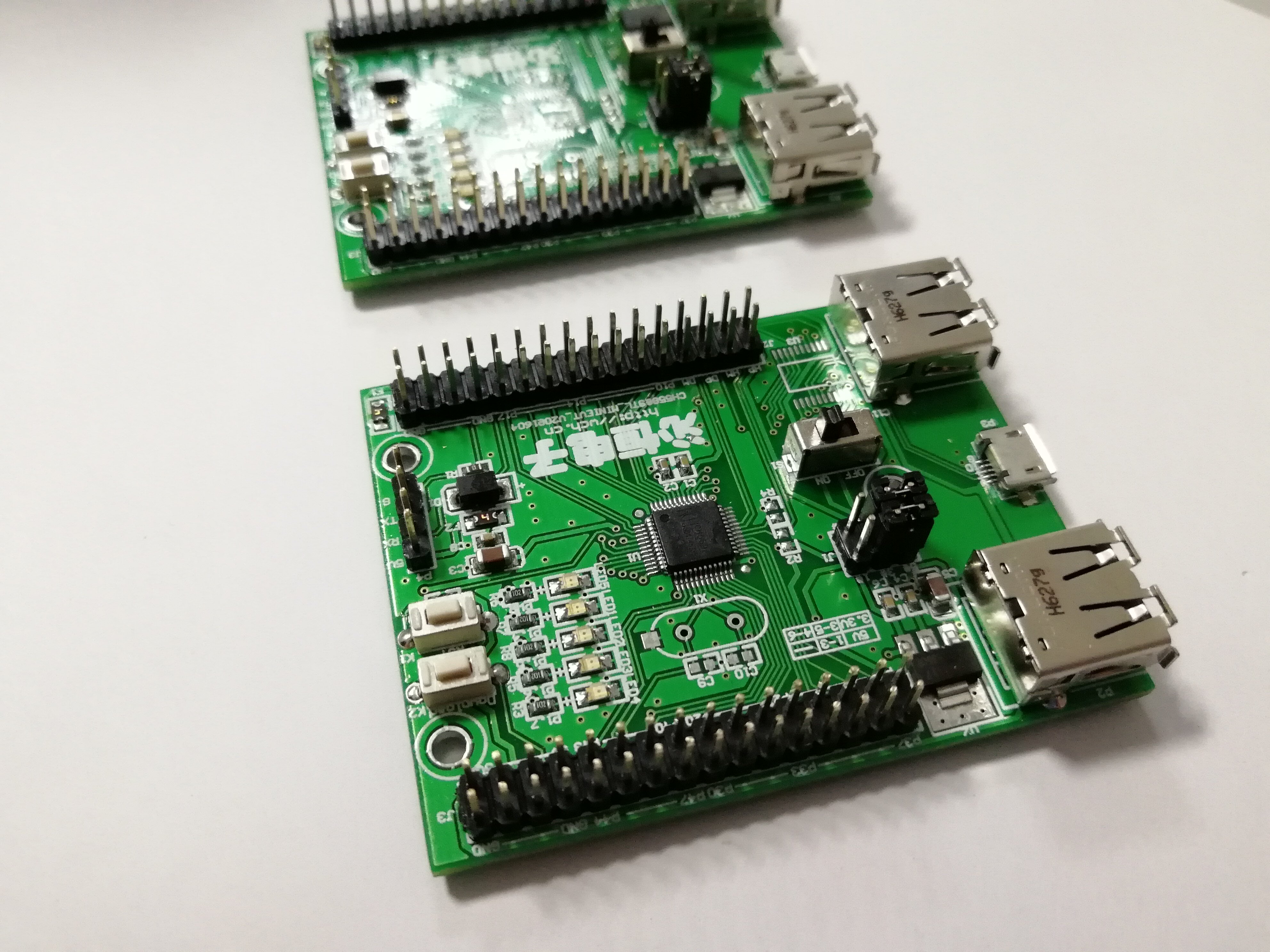

- 559L EVT
- 559T EVT
| Инкапсулировать: | CH559L 44p, CH559T 2OP, 559L EVT, 559T EVT |
H559Это совместимMCS51УсиливатьE8051Одиночная машина ядра,79%Инструкция представляет собой одно байтовое одноклетное обучение, встроенное -ин -в60K Code Flash,6K+256B RamСущность
Встроенный USB-контроллер CH559 и двойной USB-приемопередат поддерживает режим хоста USB-Host и режим USB-устройства, поддерживает полную скорость USB 2.0 12 Мбит / с или низкую скорость 1,5 Мбит / с. Корневое-Хаб.Поддержите максимум 64 -байтовые пакеты данных, встроенные в FIFO и поддерживает DMA.
CH559 предоставляет богатые ресурсы интерфейса, в том числе встроенные приемопередатчики данных 485, интерфейс управления светодиодной картой и функцию захвата быстрого уровня, другие включают в себя 2 группы SPI, 2 последовательных порта, 8 -битные порты и т. Д.; -bit pwm в 1 -й дороге;

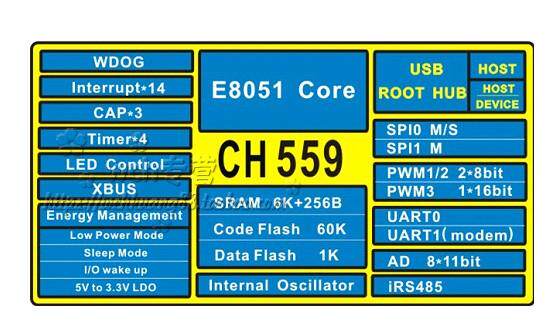

Системная каркасная диаграмма
Особенность
> Увеличенный процессор ядра E8051, скорость в 8-15 раз быстрее, чем стандартный MCS51, и данные XRAM быстро воспроизводится.
> Встроенная -в кодовой вспышке 60 КБ, флэш -памяти данных 1 КБ и загрузчику 3 КБ для поддержки USB или последовательного интернет -провайдера.
> Встроенный -in 6 КБ XRAM и внутренняя ОЗУ 256B.
> Встроенный -в контроллере DMA, поддерживает USB и TIMER3, ADC и светодиодные элементы управления.
> Встроенный USB -контроллер и двойной USB -приемопередат поддерживают полную скорость и низко скоростные хосты или устройства.
> Режим USB-хоста может одновременно управлять двумя USB-устройствами через встроенный двойной корневой Hub.
> Предоставьте U -дисковую библиотеку дискового файла -Agrade Bybarram, которая поддерживает файловую систему FAT12/FAT16/FAT32 для достижения чтения и написания файлов U -диска.
> Предоставьте 4 набора таймеров/счетчиков, поддержки 3 -мизовой конфискации сигнала PIN и 3 -часовой выходной сигнал.
> Предоставьте 2 полно -луплексных асинхронных последовательных портов, серийный порт 1, встроенный -в 8 -лабийском FIFO, поддерживающий данные режима класса 485 и получение.
> Предоставьте 2 интерфейса связи SPI, SPI0, встроенный -в FIFO, поддерживает основной/из режима, SPI1 поддерживает основной режим.
> Предоставьте 8 -х канал 10/11 модуля ADC с GPIO.
> Встроенные часы и PLL также могут поддерживать внешний кристалл.
> Пакет: SSOP20, LQFP48.
