ARTHYLY TP4056 SOT23 Patch
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
TP4056 Управление управлением IC

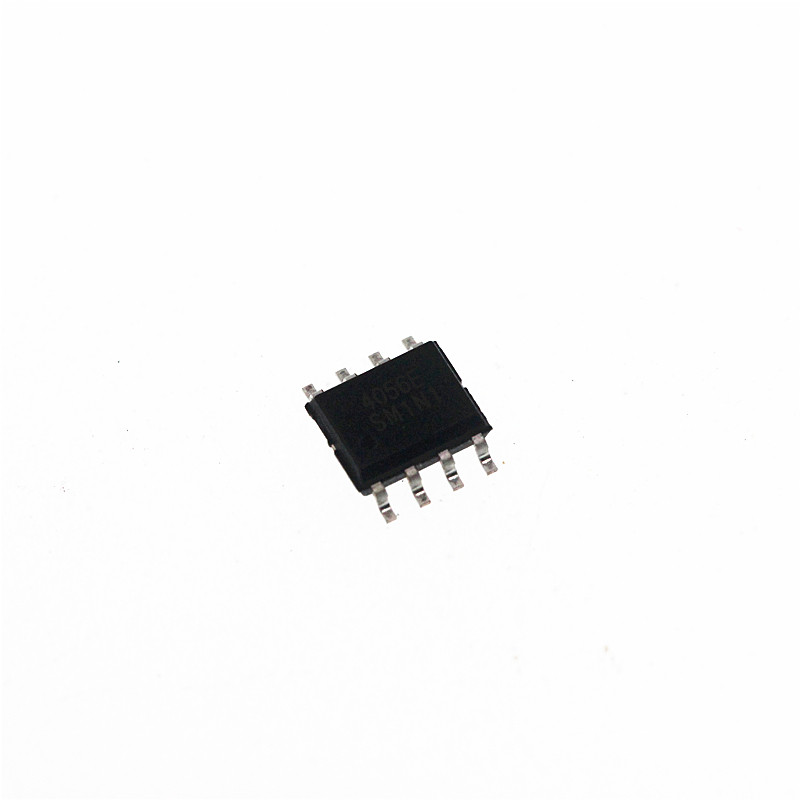

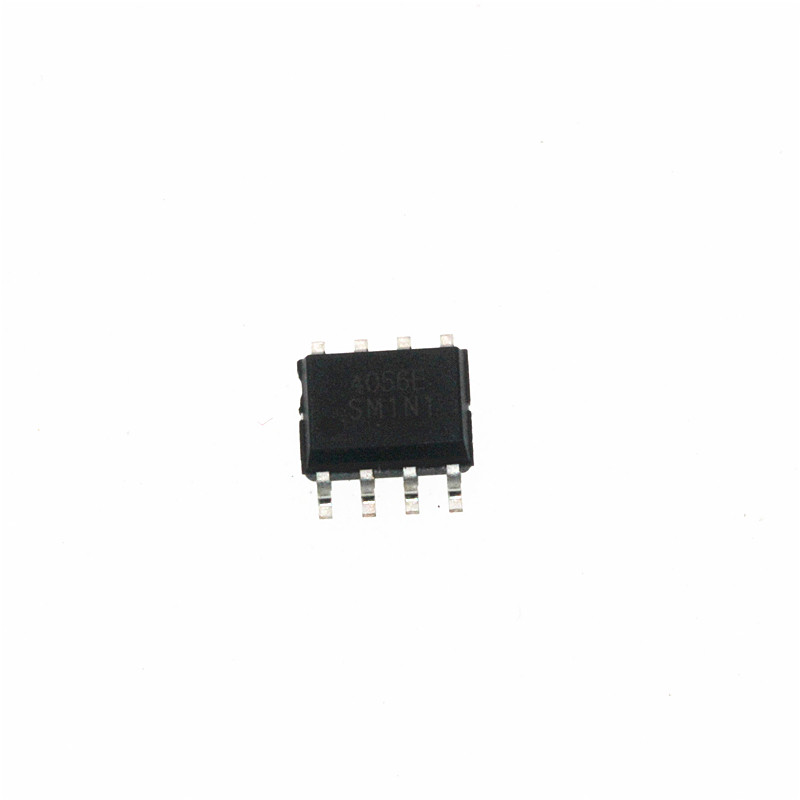

TP4056 представляет собой полную одноклеточную литий-ионную батарею с постоянным током и линейным зарядным устройством с постоянным напряжением, с пакетом SOP8/MSOP8 с радиатором внизу и небольшим количеством внешних частей делает его идеальным для портативных применений.TP4056 может подходить для работы с питанием и адаптером USB.Из-за использования внутренней архитектуры PMOSFET и противоположной схемы заряда, внешний изоляционный диод не требуется.
Тепловая обратная связь может автоматически отрегулировать ток зарядки, чтобы ограничить температуру чипа при высокой мощности или высокой температуре окружающей среды. Напряжение зарядки фиксируется при 4,2 В, а ток зарядки может быть установлен извне через резистор. Когда ток зарядки достигает окончательного напряжения плавающей зарядки и достигает 1/10 от установленного значения после достижения окончательного напряжения с плавающей зарядкой, IC автоматически завершает цикл зарядки.
При удалении входного напряжения (адаптер переменного тока или питания USB) TP4056 автоматически входит в низкое ток, уменьшая ток утечки батареи до 2UA. Он также может быть помещен в режим выключения во время источника питания, чтобы уменьшить ток источника питания до 55UA. Другие функции TP4056 включают обнаружение температуры батареи, блокировку занижений напряжения, автоматическую перезарядку и два штифта светодиодного состояния для указания зарядки и окончания;
Входное напряжение питания (VCC) -0,3 В ~ 8 В
Особенности:
Программируемое зарядное ток до 1000 мА
Не требуется MOSFET, Sense Reftior или Iondation Diode
Полное линейное зарядное устройство для одноклеточных литий-ионных батарей в пакете SOP
Постоянный ток/постоянный операция напряжения и функция тепловой регулирования, которая максимизирует скорость зарядки без перегрева
Зарядное напряжение зарядки 4,2 В с точностью плюс или минус 1%
Вывод монитора тока зарядки для обнаружения питания аккумулятора
Автоматически перезаряжайтесь
Двойной вывод состояния заряда, без отображения аккумулятора и состояния разлома
C/10 зарядка завершается
Ток источника питания в режиме ожидания составляет 55UA
2,9 В, зарядка
Мягкая активация ограничивает ток всплеска
Функция мониторинга температуры батареи

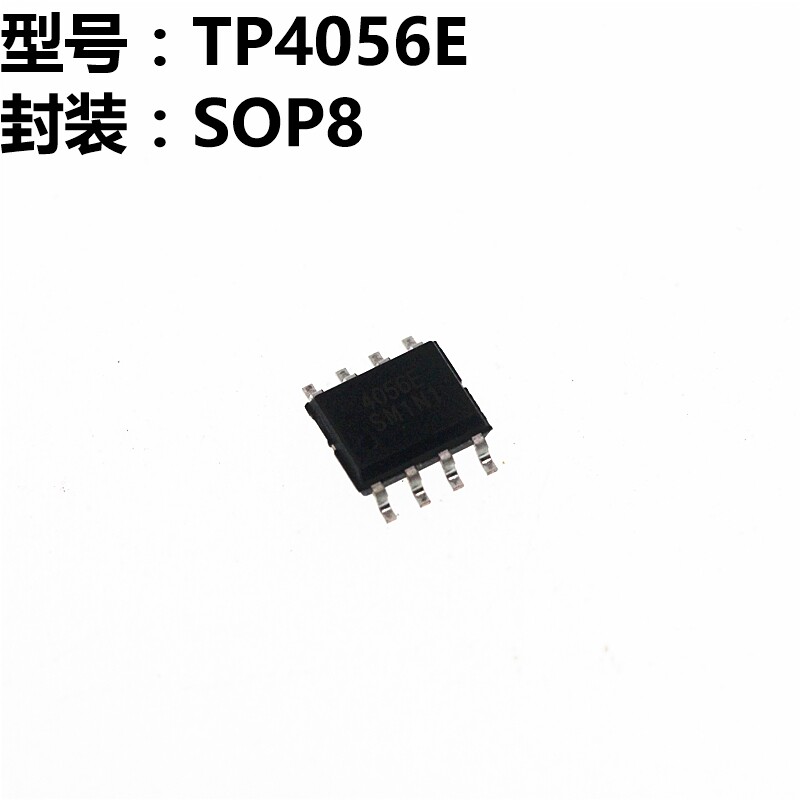

В пакете SOP8/MSOP8
Приложения: Мобильный телефон, КПК, MP3, MP4 Player, Iphon Mobile Phone, цифровая камера, электронный словарь, GPS, портативные устройства, различные зарядные устройства
Ссылка на рисование размера пакета:
