Япония (Nidec) прецизионный бесщеточный двигатель DC24V с регулированием частоты импульсов может быть прямым и обратным.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Светло-серая модель A: Оптомотор (без проводки), Светло-серая модель B: двигатель + кабель |
Заявление о товарах (мотор): все наши магазины управляются товарами для инвентаризации (двигатели), есть новые и вторые, мы доступны по цене, но товар для инвентаризации (мотор) отличается от заводского порядка. Настройте стиль точных методов использования и данных параметров.ПересечениеПересечение
Кроме того, цена, которую мы маркируем, является преференциальной ценой отсутствия налогов. . Пожалуйста, прости меня!Пересечение

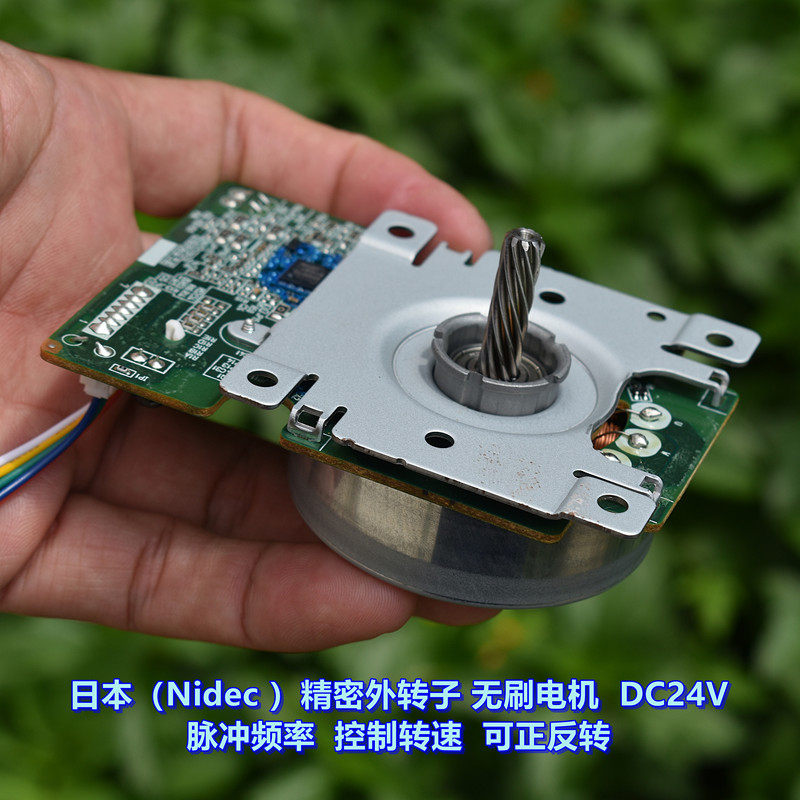

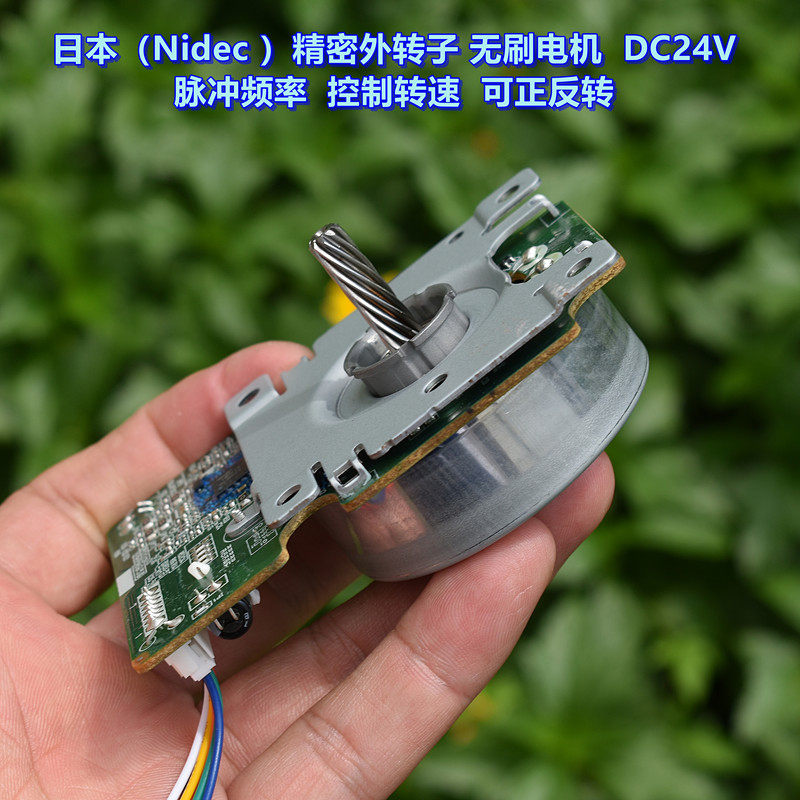

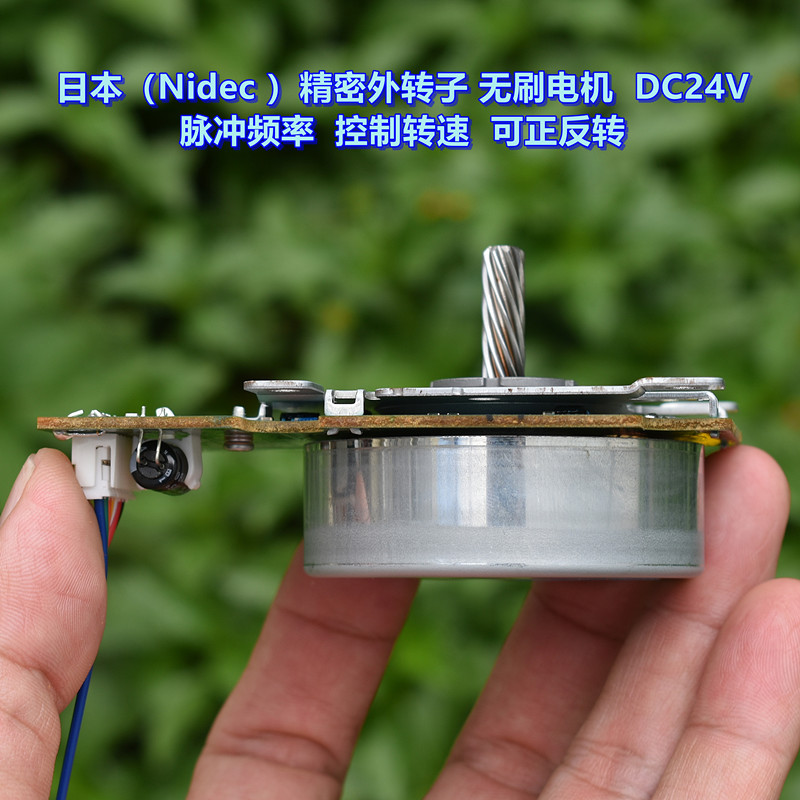

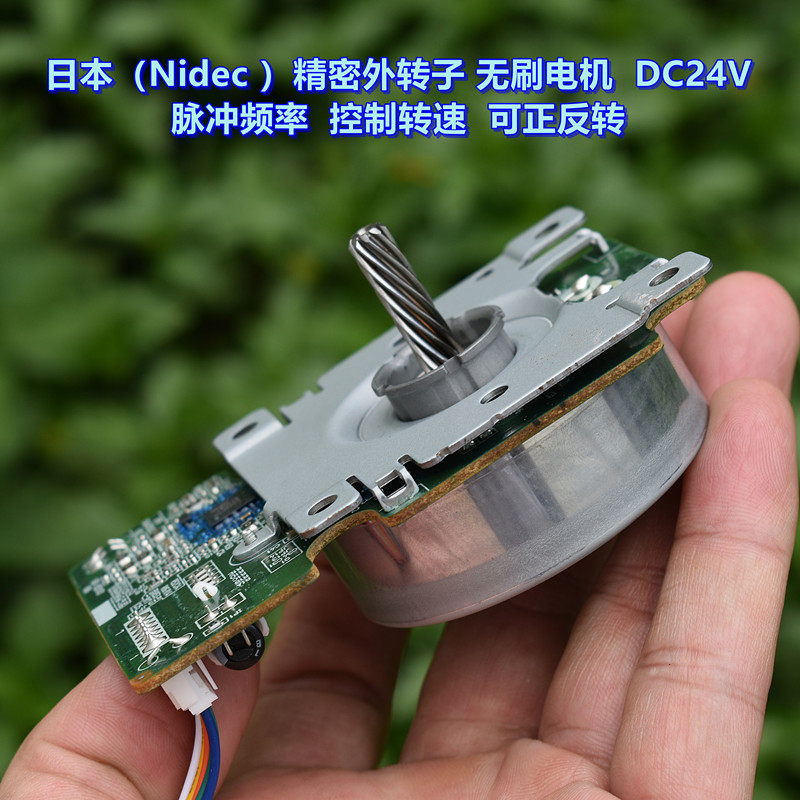

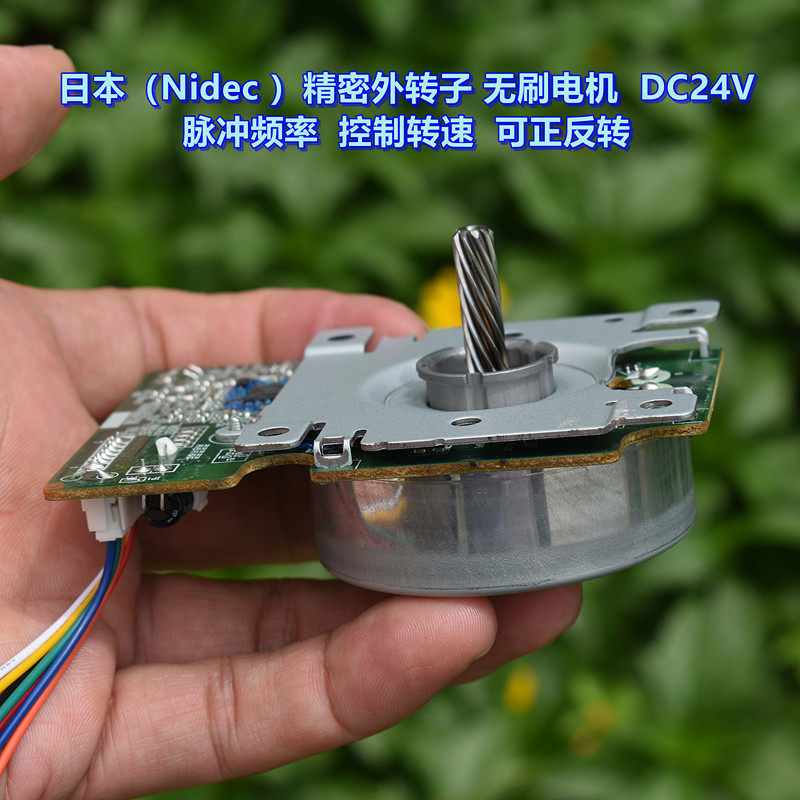

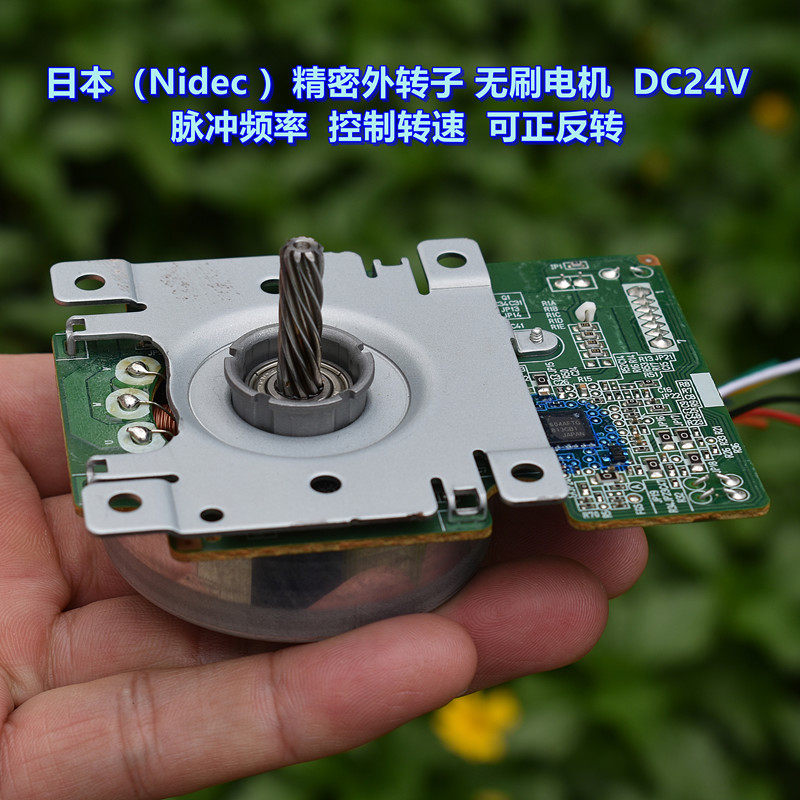

Совершенно новый оригинальный японский бесщеточный двигатель с внешним ротором (Nidec). Применимое напряжение составляет 24 В постоянного тока. Для этого требуется внешний входной импульсный сигнал и регулировка скорости частоты импульсов. Максимальная скорость может достигать около 3300 об/мин при 24 В постоянного тока. Этот двигатель также может переключать прямое и обратное вращение. Его выходной вал представляет собой спиральный вал и обычно используется с шестернями. Этот тип бесщеточного двигателя часто используется в прецизионных инструментах, таких как копиры и 3D-принтеры.
Плата драйвера японского бесщеточного двигателя (Nidec) признана лидером в отрасли благодаря хорошему качеству и передовым технологиям. Хотя этот бесщеточный двигатель имеет вал с резьбой и сложен в использовании, у него есть все внутренние органы. Для любителей бесщеточных двигателей это редкая хорошая возможность разобрать и научиться работать.

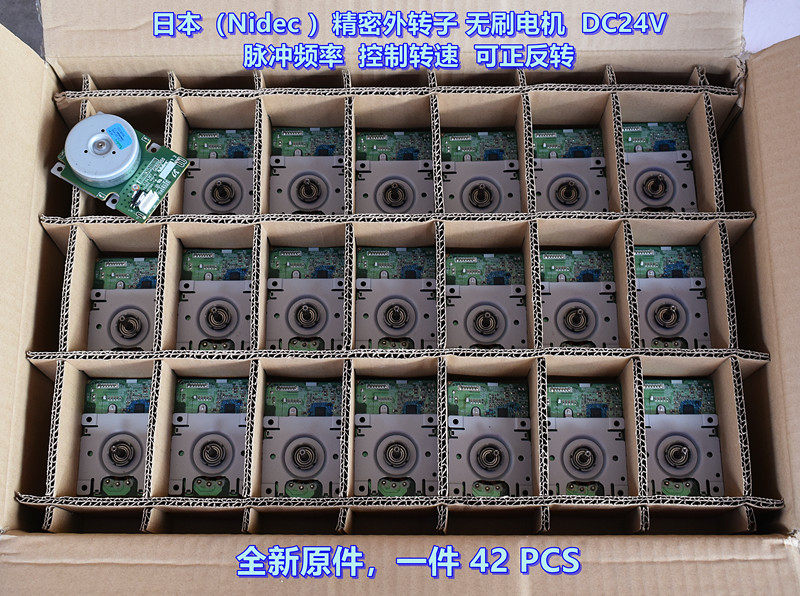

Эта партия моторов совершенно новая и оригинальная, но поскольку моторы соприкасаются с картоном, на внешнем виде моторов могут быть небольшие следы окисления. Это лишь вопрос внешнего вида и совершенно не влияет на качество использования. Друзья, которые строго следят за внешним видом, будьте осторожны при съемке.
Примечание. Бесщеточный двигатель постоянного тока имеет плату драйвера.Категорически запрещается подключать положительный и отрицательный полюсы наоборот. Если они подключены неправильно, то плата драйвера сгорит.

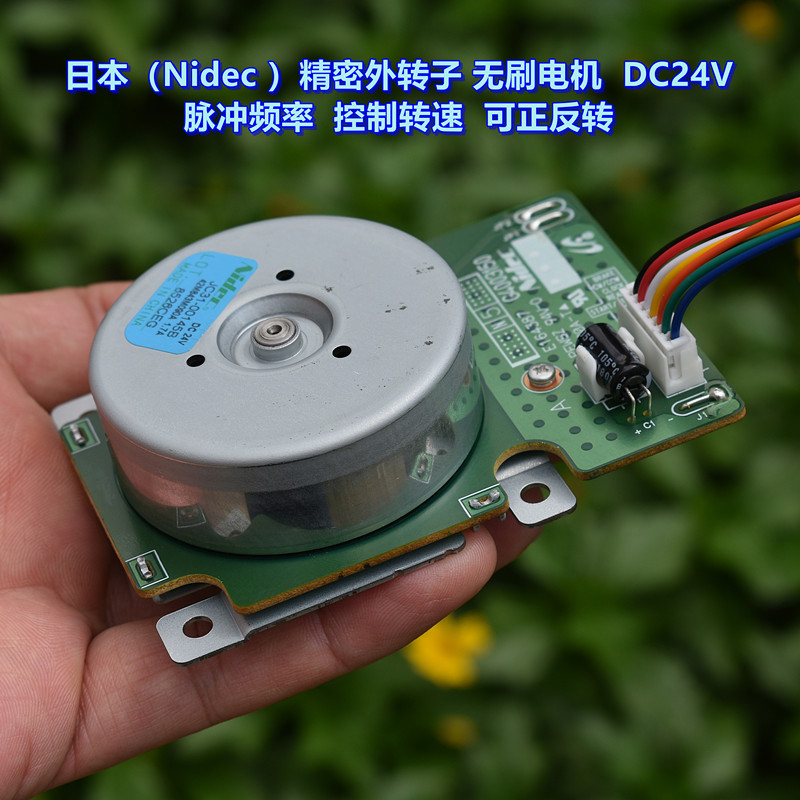

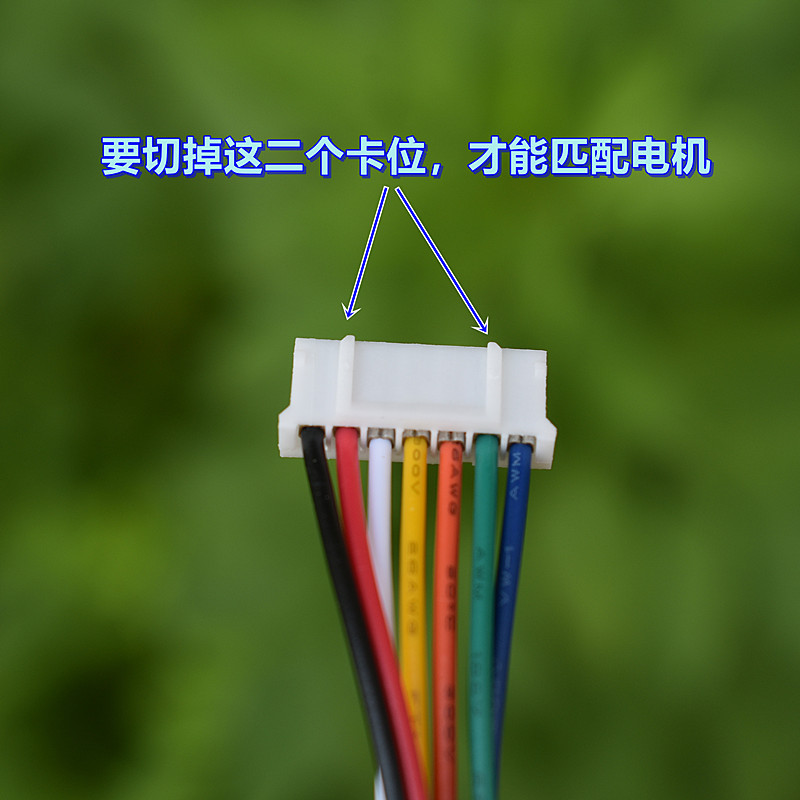

Мотор пришел без проводов. Мы заказали в Интернете партию проводов для вилки 7P, которые можно оснастить двигателем, но поскольку положения карт не совпадали, нам пришлось внести небольшие изменения.(Друзья-покупатели должны вносить изменения самостоятельно)

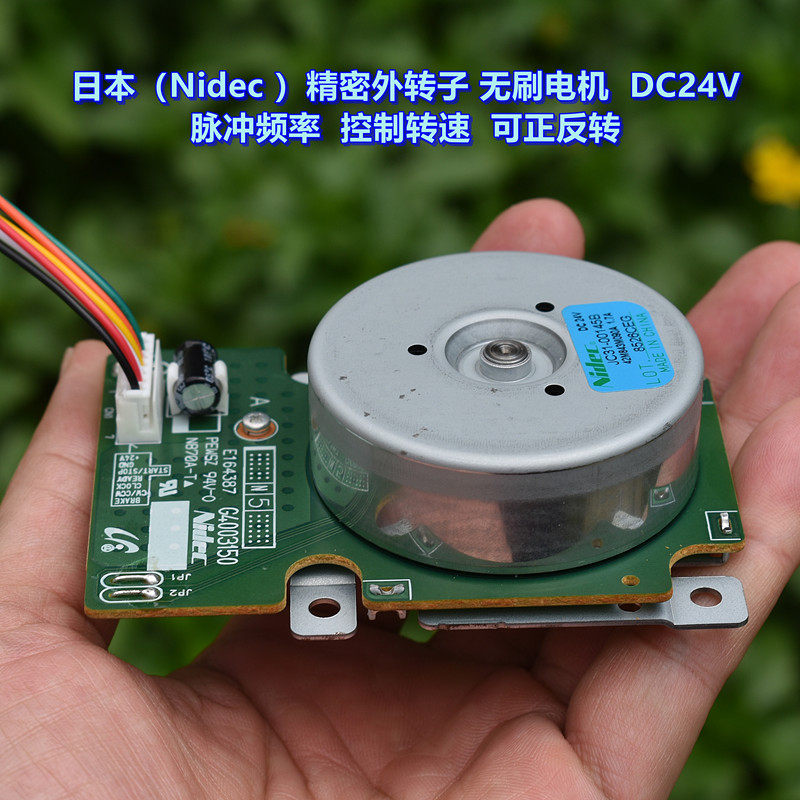

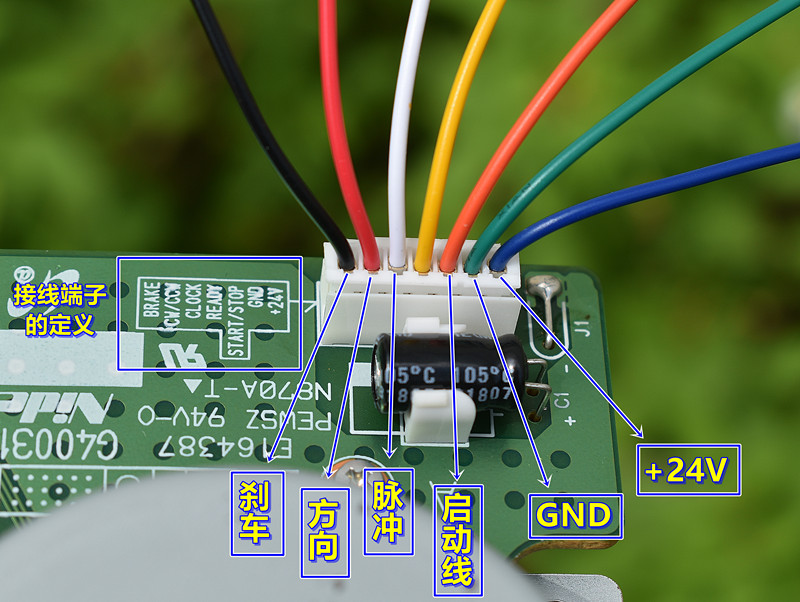

Если следовать настроенным нами проводам, то определение проводов будет следующим: (Определение клемм на плате драйвера)
Синяя линия: +24 В
Зеленая линия: общедоступное заземление
Оранжевая линия: стартовая линия (подключитесь к GND для запуска)
Белая линия: ШИМ
Красная линия: линия направления (подключена к GND для коммутации)
Черный провод: подключен к GND.
Мы подключаем испытательную машину таким образом, и двигатель может работать нормально. Синий провод подключен к положительному полюсу (зеленый провод + оранжевый провод + черный провод) подключен к отрицательному полюсу, а белый провод подключен к сигнальному проводу ШИМ. Обратите внимание, что сигнал ШИМ должен иметь напряжение смещения 0,6 В, а отрицательный полюс сигнала ШИМ также должен быть подключен к зеленому проводу. Таким образом, скорость двигателя можно контролировать с частотой импульсов 500–2500 Гц.Когда частота равна 500 Гц, скорость двигателя составляет примерно 666 об/мин, а когда частота импульсов составляет 2500 Гц, скорость двигателя составляет примерно 3333 об/мин.
Красный провод — направление вращения. Когда красный провод подвешен и не подключен, рулевое управление двигателем осуществляется по часовой стрелке. Когда красный провод соединен с зеленым проводом, рулевое управление двигателем осуществляется против часовой стрелки.Не рекомендуется переключать рулевое управление при работе двигателя на высоких оборотах. Лучше всего выбирать рулевое управление, когда оно неподвижно.

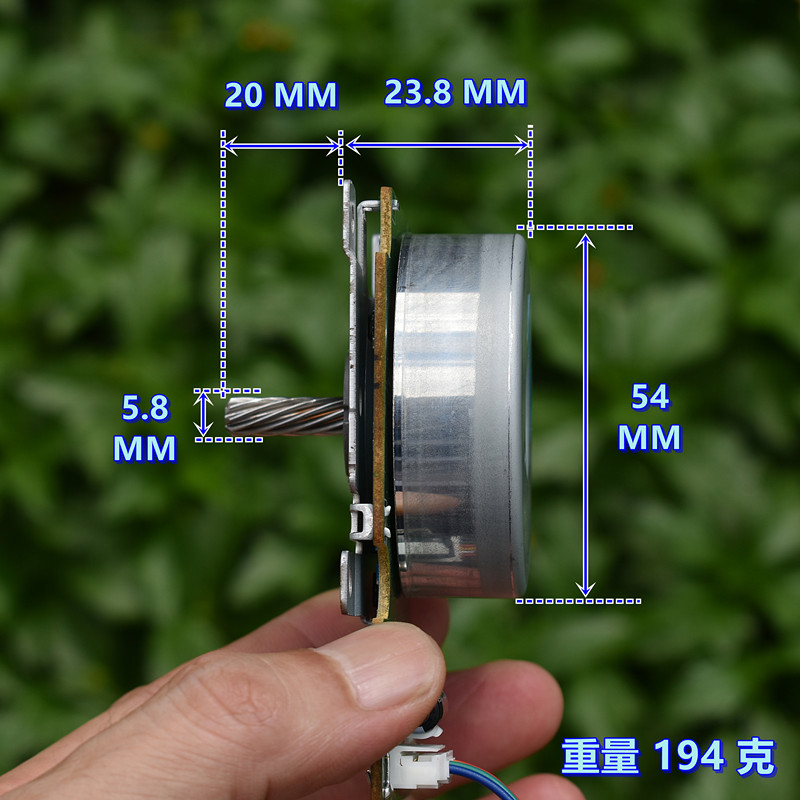

Вес мотора: 194 грамма
Напряжение: DC24V
Максимальная скорость без нагрузки: около 3333 об/мин.
Ток воздушной нагрузки: 0,15 а
Примечание. Бесщеточный двигатель постоянного тока имеет плату драйвера. Категорически запрещается подключать положительный и отрицательный полюсы в обратном порядке. Неправильное подключение приведет к сгоранию платы драйвера.Этот двигатель должен иметь импульсный сигнал для запуска, а импульсный сигнал должен иметь напряжение смещения 0,6 В или более.
Для контроля скорости он зависит от частоты импульсов. Частота импульсов 500–2500 Гц позволяет эффективно контролировать скорость. Первоначально двигатель мог работать при повышении частоты импульсов до 3000 Гц, а максимальная скорость достигала 4000 об/мин. Однако было обнаружено, что существующий двигатель остановился, что могло привести к срабатыванию защитного механизма двигателя. Поэтому рекомендуется использовать частоту ниже 2500 Гц, чтобы быть безопаснее.
