Мотор клапана с ограничителем, откидная крышка на 90 градусов вперед и назад, сделанная своими руками, мотор автоматической двери голубя DC5-12V

Цена: 423-1 838руб.    (¥19.98)
Артикул: 676449208144

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:伟博机电
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥12.3260руб.
¥4.596руб.
¥12.98275руб.
¥12.44263руб.
  • Информация о товаре
  • Фотографии

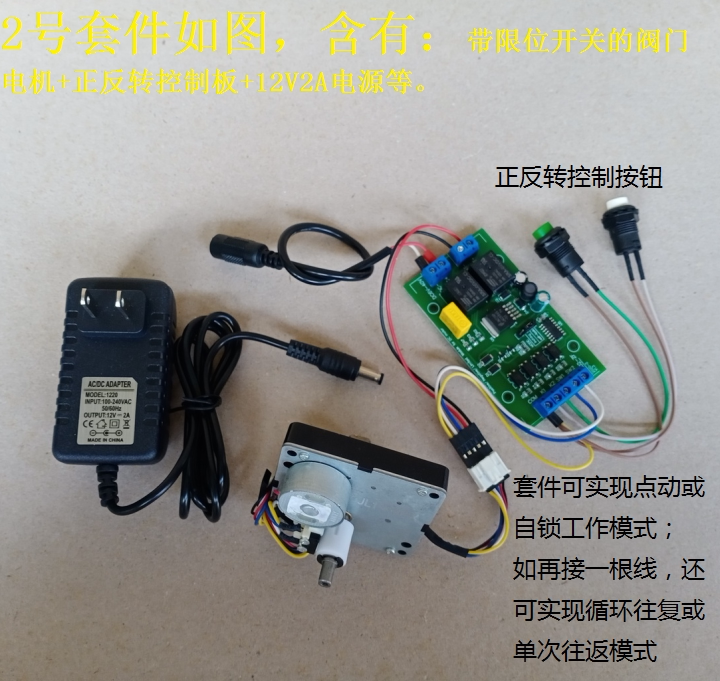

Цвет: № 1 мотор, № 2 комплект, №3 с комплектом дистанционного управления

Дополнительное объяснение: двигатель прямого и обратного вращения на 90 градусов с концевым выключателем, поскольку концевой выключатель будет иметь механическую погрешность расстояния, поэтому 90 градусов являются приблизительными, а абсолютно точных 90 градусов не существует.

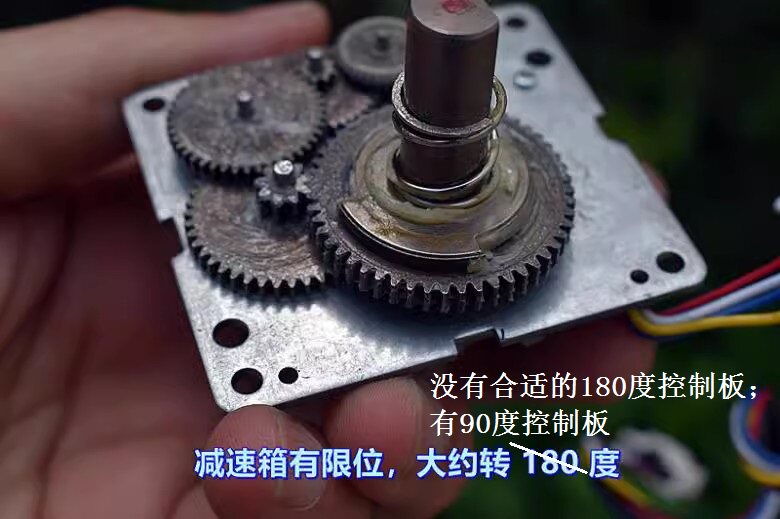

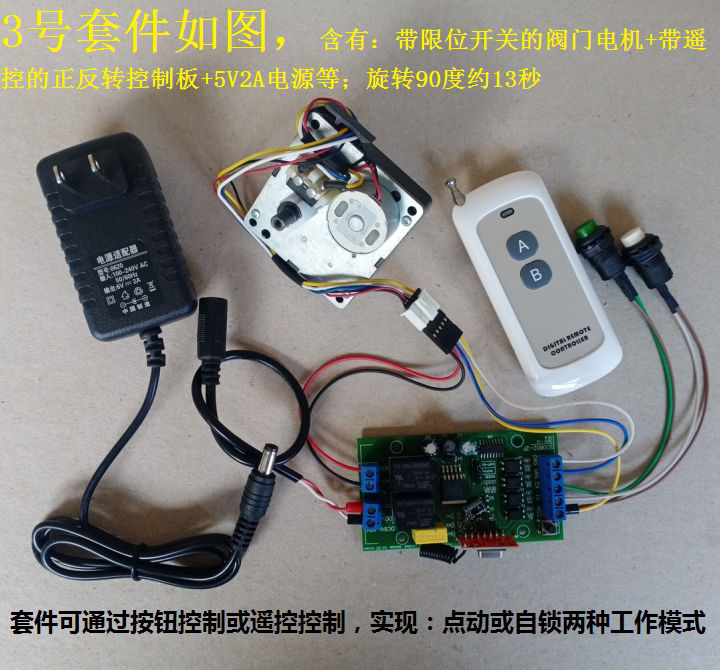

Обновление: теперь имеется плата управления на 90 градусов, которую можно объединить с двигателем для обеспечения управления вперед и назад на 90 градусов. Поскольку подходящей платы управления на 180 градусов нет, инструкции обновлены на 90 градусов.

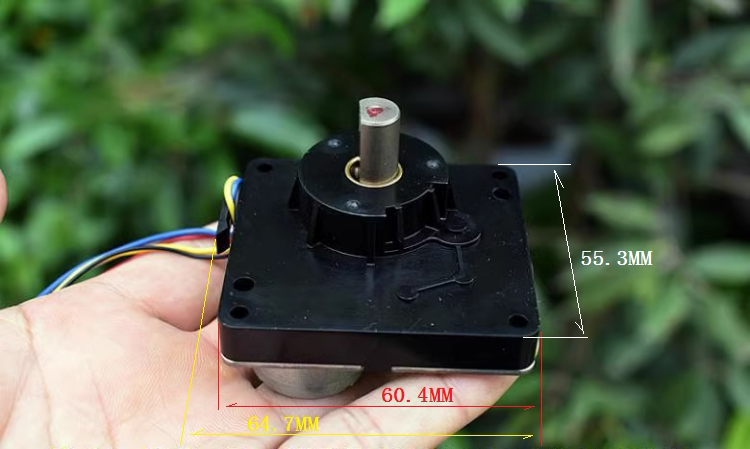

Двигатель клапана Интеллектуальный двигатель цилиндра электронного замка Вращение вперед и назад на 90 градусов, с концевым выключателем, раскладушка «сделай сам», мотор-редуктор DC5-12V

[Длина вывода] 190 мм

[Расстояние между клеммными отверстиями] 2,54 мм

Вес: 155 г.

Напряжение: DC6V

Рабочий ток: 40 МА

Ток заблокированного ротора: 200 мА

Время поворота на 90 градусов: около 12 секунд.

Напряжение: DC12V

Рабочий ток: 70 мА

Ток заблокированного ротора: 450 мА

Время поворота на 90 градусов: около 6 секунд

Автоматическое управление двигателем вперед и назад необходимо подключить к подходящей плате управления. Если он подключен только к источнику питания, это запрещено и двигатель будет поврежден.

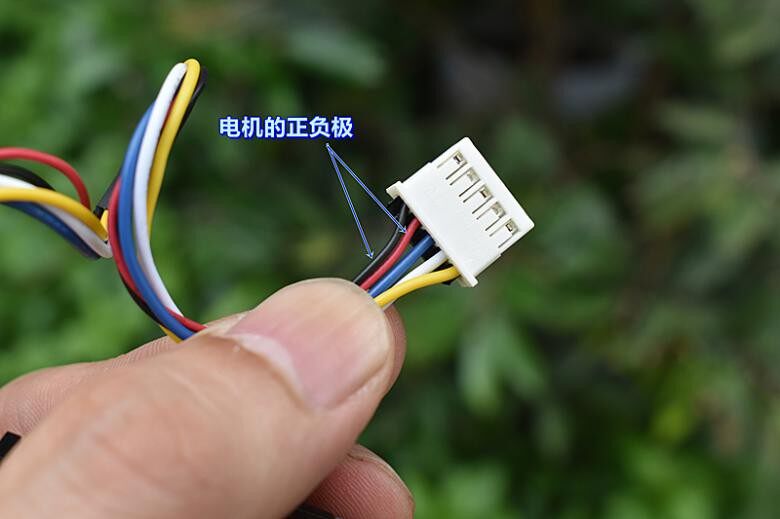

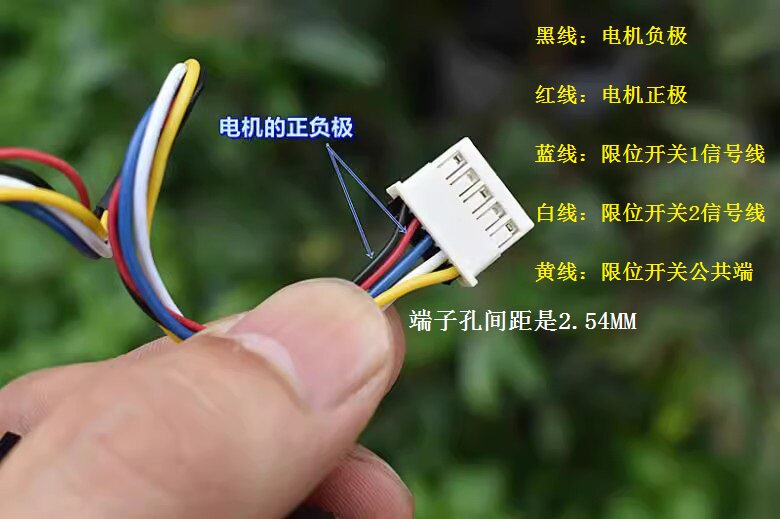

Черный провод: отрицательный полюс двигателя.

Красная линия: положительный полюс двигателя.

Синяя линия: концевой выключатель1 сигнальная линия

Белая линия: концевой выключатель2 сигнальные линии

Желтая линия: общая клемма концевого выключателя

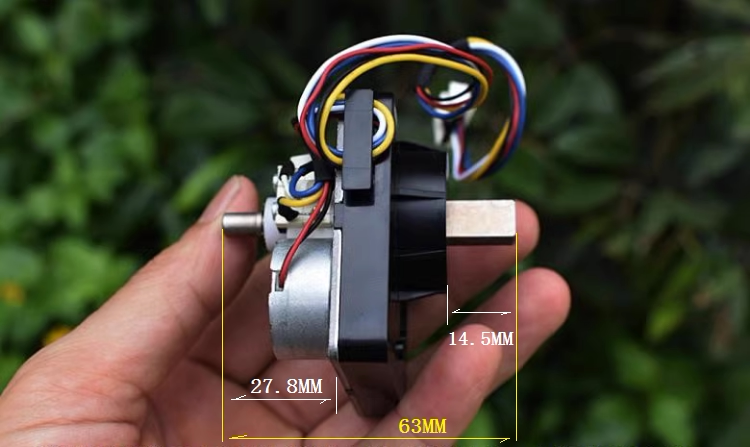

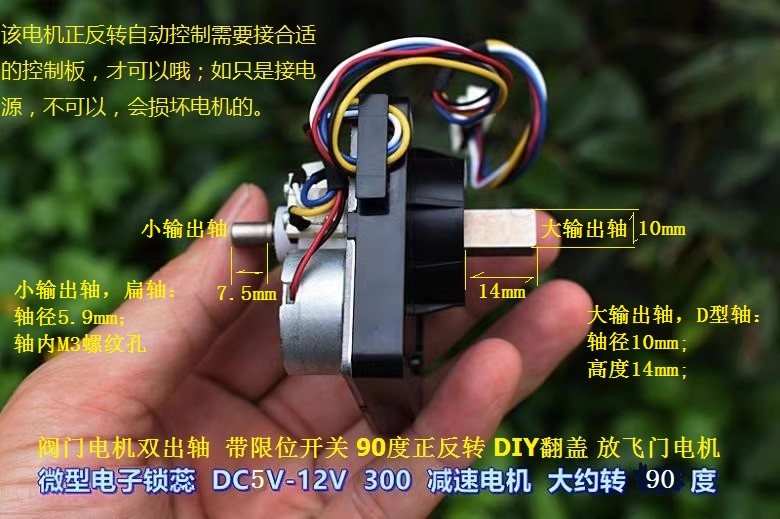

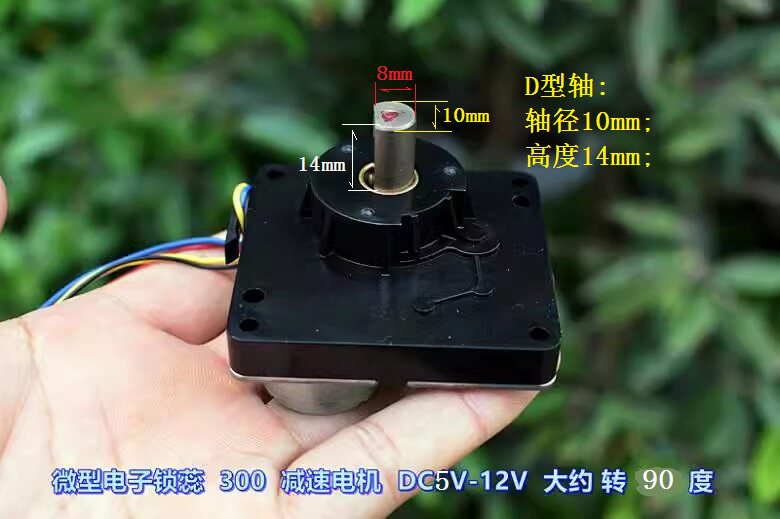

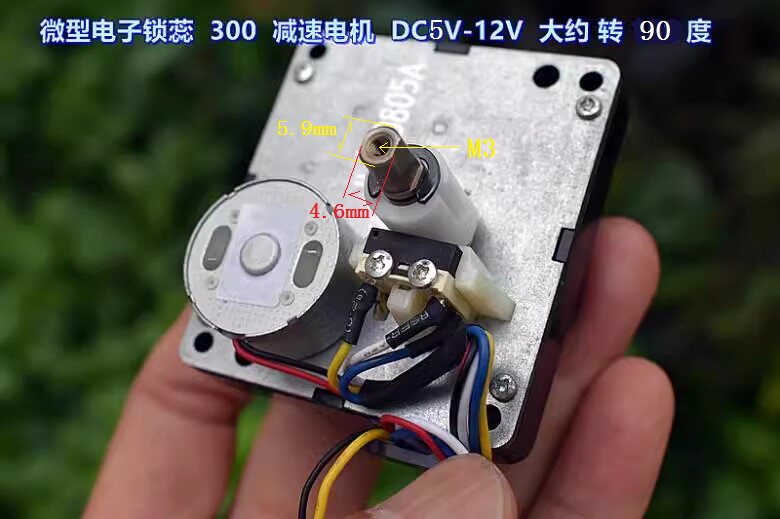

Этот двигатель имеет два выходных вала, которые называются большим выходным валом и малым выходным валом в зависимости от диаметра выходного вала. Следующее описание основано на виде малого выходного вала спереди.

Когда желтый и синий провода включены,маленькийВыходной валместо, называетсяУгол – это начальное нулевое положение.В это время положительный полюс источника питания подключается к отрицательному полюсу двигателя, а отрицательный полюс источника питания подключается к положительному полюсу двигателя.маленькийВыходной вал вращается по часовой стрелке; вращение составляет примерно9При 0 градусах соединены желтый и белый провода.(Этот процесс называется вращением вперед.90 градусовПолем, в это время питание должно быть отключено или включено в обратном направлении во времени;



Когда желтый и белый провода включены,маленькийУгол выходного валаодля9положение 0 градусов; в это время положительный полюс источника питания соединяется с положительным полюсом двигателя, отрицательный полюс источника питания соединяется с отрицательным полюсом двигателя, а выходной вал вращается против часовой стрелки, вращаясь примерно9При 0 градусах желтый и синий провода являются проводящими (Этот процесс называется инверсией90 градусов,маленькийУгол выходного валаТо есть на начальном этапеположение 0 градусовБыть) В это время питание должно быть отключено или включено в обратном направлении во времени;

Расстояние дистанционного управления: теоретическое расстояние без помех на открытом пространстве составляет100 метров. Фактическое использование зависит от степени воздействия окружающей среды, препятствий и нагрузки.Обычно это около 10-50%.Проблема с расстоянием не является проблемой качества продукта, поэтому учтите ее перед покупкой. Спасибо! !

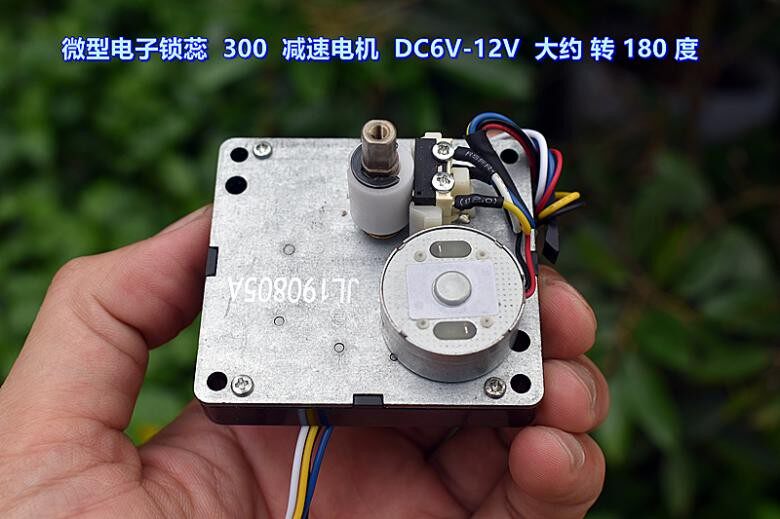

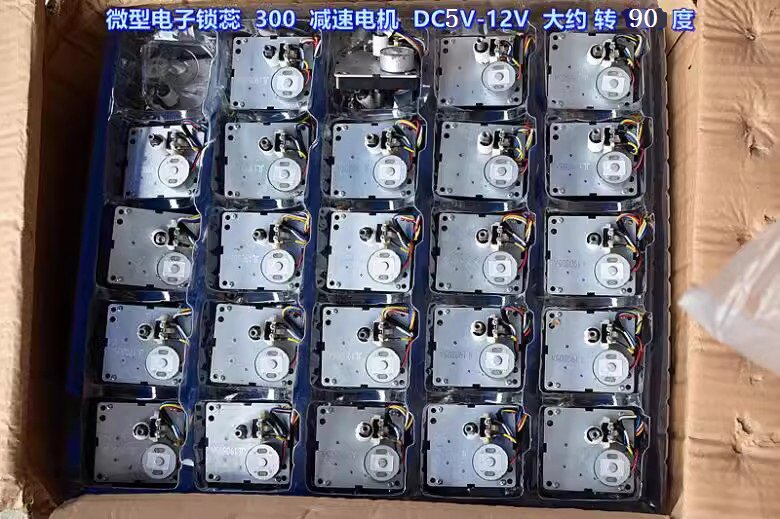

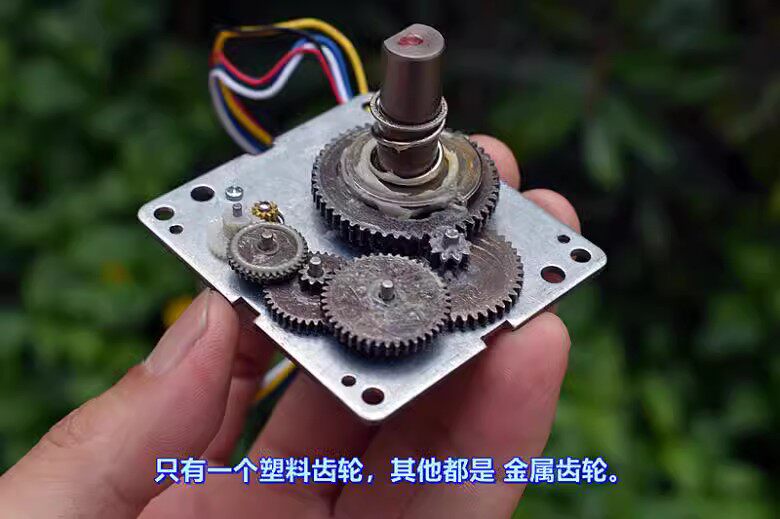

Совершенно новый оригинальный двигатель-редуктор с электрическим замком, двигатель мощностью 300 В, применимое напряжение 5–12 В постоянного тока, внутри редуктора есть ограничение, угол вращения составляет около 90 градусов, передаточное число редуктора очень велико, скорость низкая, внутри только одна пластиковая шестерня, остальные металлические шестерни.

     Одна штука составляет 100 шт.

Следующий контент находится до обновления и временно сохраняется:

Черный провод: отрицательный полюс двигателя.

Красная линия: положительный полюс двигателя.

Синяя линия: концевой выключатель1 сигнальная линия

Белая линия: концевой выключатель2 сигнальные линии

Желтая линия: общая клемма концевого выключателя

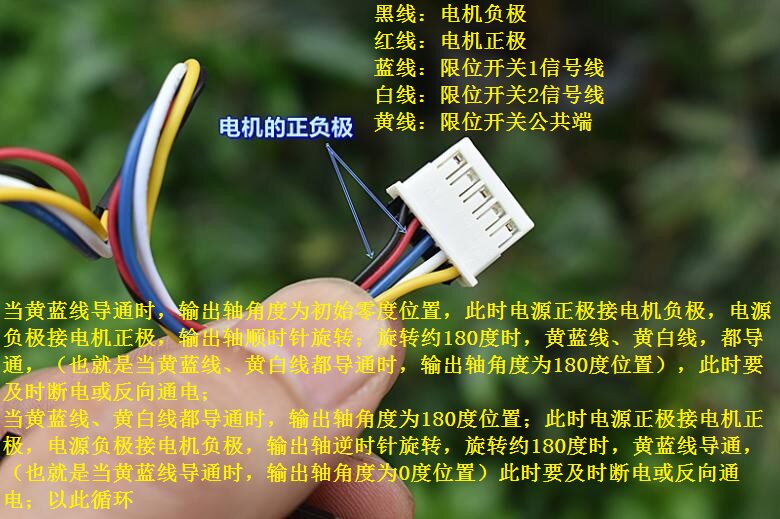

Когда желтый и синий провода включены, угол выходного вала является начальнымВ нулевом положении положительный полюс источника питания соединяется с отрицательным полюсом двигателя, а отрицательный полюс источника питания соединяется с положительным полюсом двигателя.Выходной валПоворот по часовой стрелке;Поверните прибл.При 180 градусах,Желтый и синий провода, а также желтый и белый провода подключены., (то есть, когдаЖелто-синяя линия, желто-белая линияКогда оба включены, угол выходного валадляположение 180 градусовПолем, в это время выключите или включите питание в обратном порядкеПредметы



когдаЖелто-синяя линия, желто-белая линияКогда оба включены, угол выходного валадляположение 180 градусовПредметыВ это время положительный полюс источника питания подключается к двигателю.Правильнополюс, отрицательный полюс источника питания подключен к двигателюгрузчрезвычайно,Выходной вал реверсвращение часовой стрелки, вращаться вокругПри 180 градусах,Желтый и синий провода подключены, (то есть, когдаЖелтая и синяя линияПри проведении угол выходного валадляположение 0 градусовПолемВ это время питание должно быть отключено или питание должно быть изменено вовремя.; пройти через это

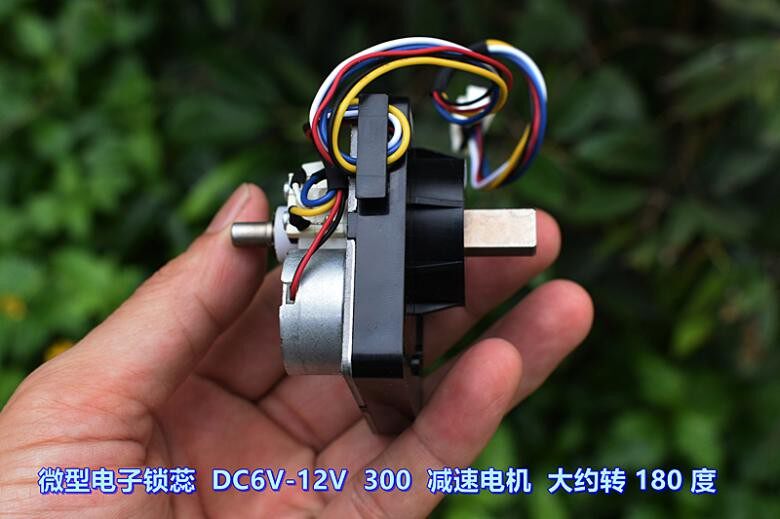

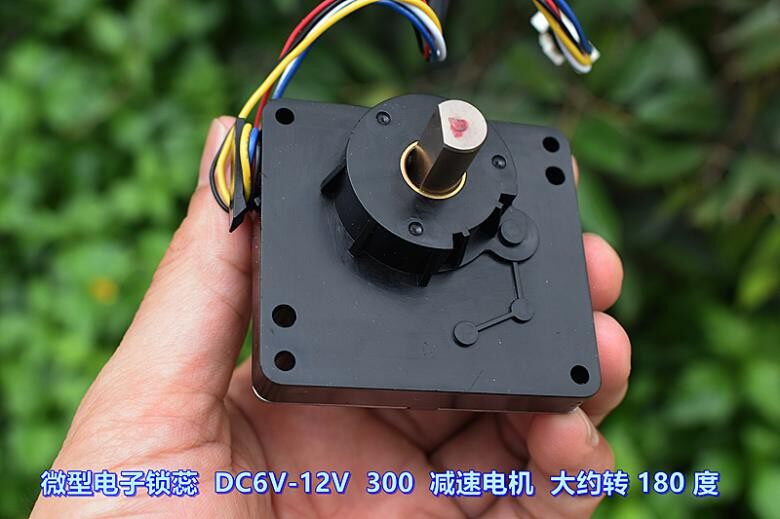

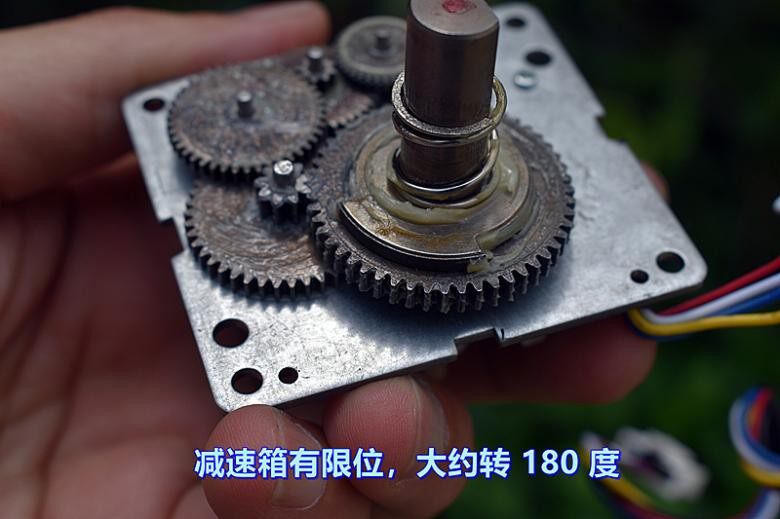

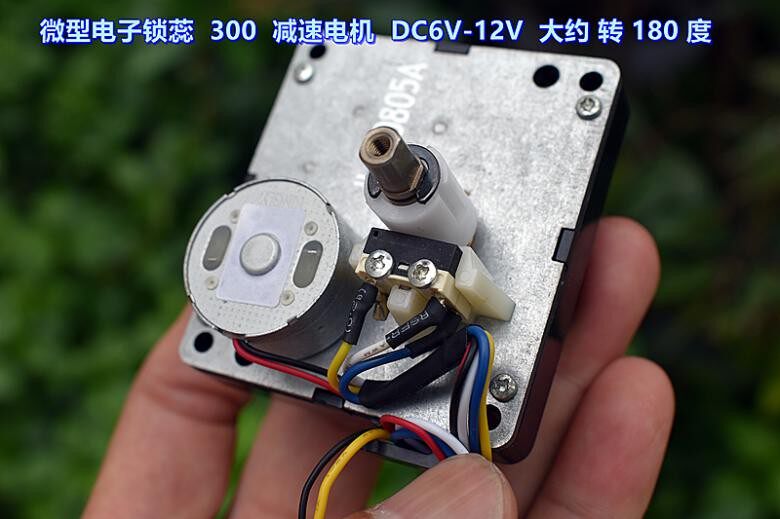

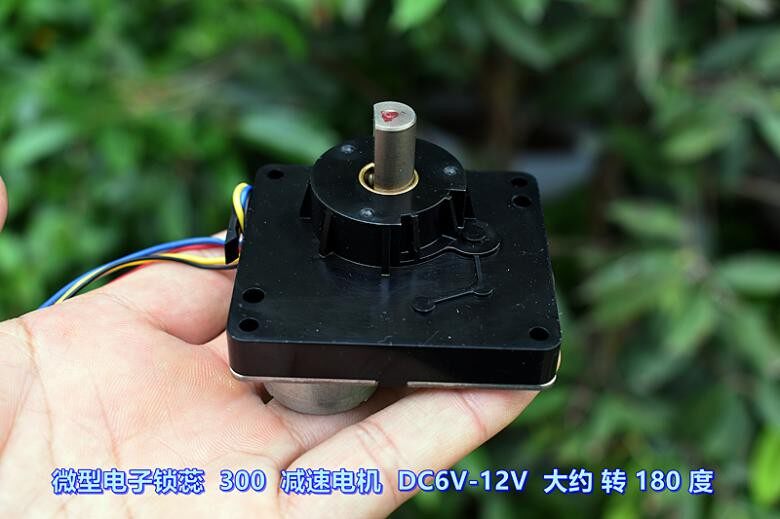

Двигатель представляет собой двигатель мощностью 300 В, применимое напряжение составляет 5–12 В постоянного тока. Внутри редуктора есть ограничение, а угол поворота около 180 градусов. Передаточное число редуктора большое, а скорость низкая. Внутри только одна пластиковая шестерня (шумоподавление), остальные металлические.



Выводы представляют собой пять проводов, из которых красный и черный провода являются положительным и отрицательным полюсами двигателя, а остальные три провода являются выводами микропереключателя хода.

Черный провод: отрицательный полюс двигателя.

Красная линия: положительный полюс двигателя.

Синяя линия: концевой выключатель1 сигнальная линия

Белая линия: концевой выключатель2 сигнальные линии

Желтая линия: общая клемма концевого выключателя

Вес: 155 г.

Напряжение: DC6V

Рабочий ток: 40 МА

Ток заблокированного ротора: 200 мА

Время поворота на 180 градусов: около 33 секунд.

Напряжение: DC12V

Рабочий ток: 70 мА

Ток заблокированного ротора: 450 мА

     Из-за большого передаточного отношения это движение вращается медленно, и для поворота на 180 градусов требуется много времени.
