SG90/MG90D/MG90S/9G Цифровой сервотасный робот -робот модель ARM MODER MINI MINI SERVO 360 градусов
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Синий аналоговый резиновый сервопривод с непрерывным вращением на 360 градусов SG90
- Синий крутящийся цифровой рулевой механизм с шестернями
- Синий аналоговый резиновый сервопривод SG90, 90 градусов
- Синий цифровой рулевой механизм с шестернями
- Черный аналоговый резиновый сервопривод SG90 на 180 градусов
- Черный цифровой сервопривод с металлической шестерней 180 градусов MG90S
- Черный аналоговый резиновый сервопривод SG90 с непрерывным вращением на 360 градусов
- Черный крутящийся цифровой рулевой механизм с шестернями
- Синий аналоговый резиновый сервопривод SG90 на 180 градусов
- Синий 180-градусный цифровой сервопривод с металлической шестерней MG90S
- Черный цифровой рулевой механизм с шестернями
- Черный 90-градусный аналоговый резиновый сервопривод SG90
| Цвет: | Синий аналоговый резиновый сервопривод с непрерывным вращением на 360 градусов SG90, Синий крутящийся цифровой рулевой механизм с шестернями, Синий аналоговый резиновый сервопривод SG90, 90 градусов, Синий цифровой рулевой механизм с шестернями, Черный аналоговый резиновый сервопривод SG90 на 180 градусов, Черный цифровой сервопривод с металлической шестерней 180 градусов MG90S, Черный аналоговый резиновый сервопривод SG90 с непрерывным вращением на 360 градусов, Черный крутящийся цифровой рулевой механизм с шестернями, Синий аналоговый резиновый сервопривод SG90 на 180 градусов, Синий 180-градусный цифровой сервопривод с металлической шестерней MG90S, Черный цифровой рулевой механизм с шестернями, Черный 90-градусный аналоговый резиновый сервопривод SG90 |
Сервоприводы MG90S и MG90D — цифровые сервоприводы одинакового внешнего вида и размеров.
Линия сигнала (желтая линия) красная линия (линия питания) коричневая (линия заземления)
особенность:
9G Рулевая передача Небольшой рулевой механизм (версия)
Использование обычных Micro Motors в настоящее время является рулевым снаряжением с высоким уровнем кост!
Из -за сокращения натяжения производитель рекомендует, чтобы оно применимо только к обычным моделям небольших электрических самолетов, и это не рекомендуется для больших фиксированных и электрических вертолетов!
Технические параметры:

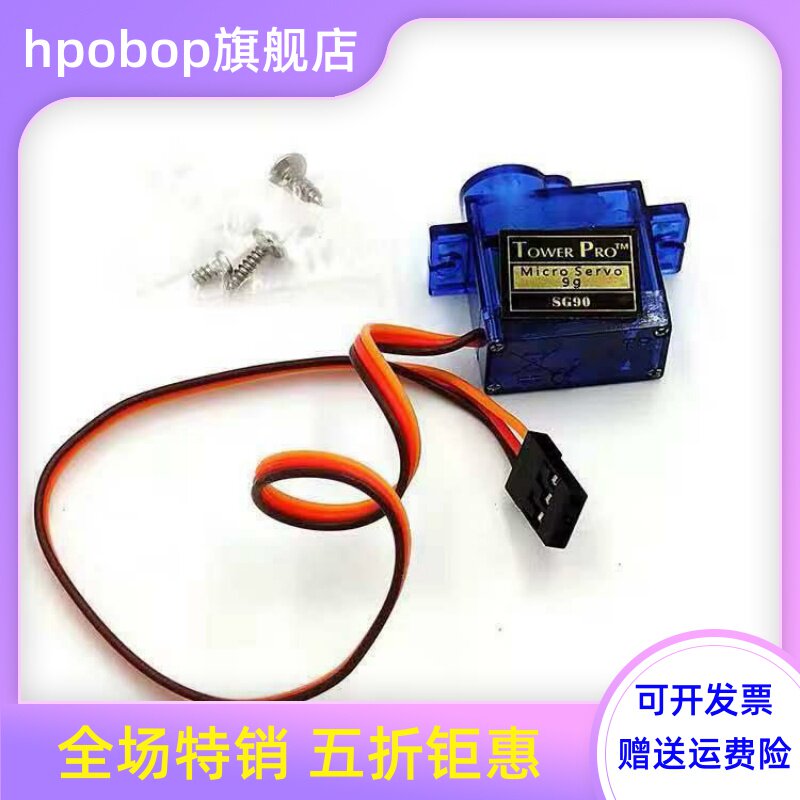

Название продукта: SG90 9G Небольшой рулевой механизм (версия)
Заводский номер: SG90s
Размер продукта: 23x12.2x29 мм
Крутящий момент продукта: 1,6 кг/см (4,8 В)
Скорость реакции: 0,1 секунды/60 градусов (4,8 В)
Рабочее напряжение: 4,8 В
Используйте температуру: 0-55 градусов
Действие мертвое зона: 10US
Gear Media: нейлон
Рабочий режим: моделирование
Длина линии: 25 см
Включать:

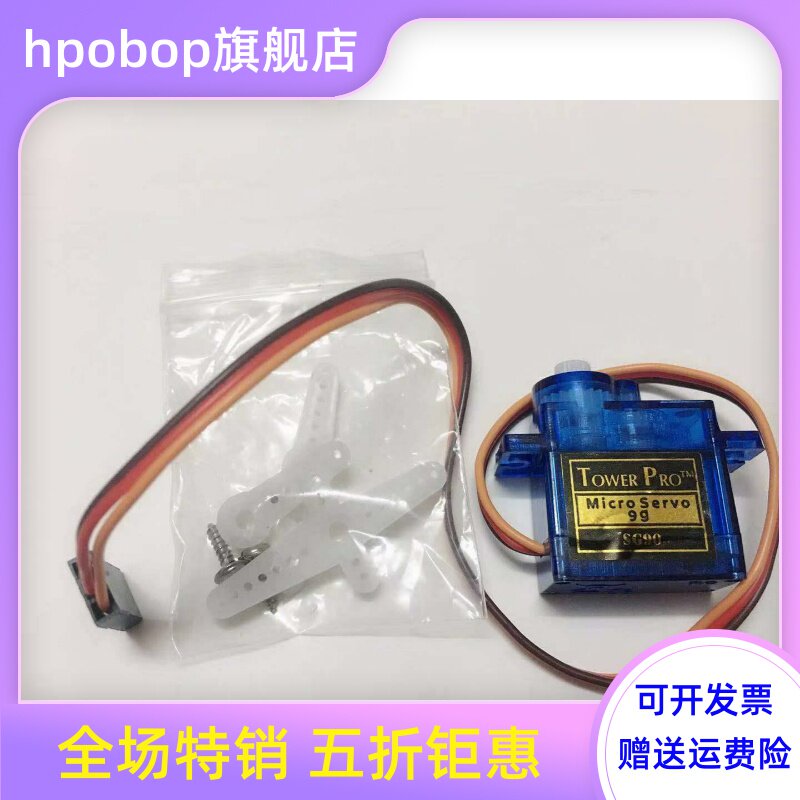

1 x 9G Небольшой рулевой механизм (версия S) с сумкой для рычага рокера
Контроль рулевого механизма обычно требует базисного импульса около 20 мс. Высокий уровень импульса, как правило, является угловым управляющим импульсом в диапазоне 0,5 мс-2,5 мс, с общим интервалом 2 мс.Возьмите сервоприводы в качестве примера 180 градусов, то соответствующие контрольные отношения:
0,5 мс ------------- 0 градусов;
1,0 мс -------------------------- 45 градусов;
1,5 мс -------------- 90 градусов;
2,0 мс ------------ 135 градусов;
2,5 мс ------------ 180 градусов;
360 -Модифицированная рулевая передача: фактически эквивалентно скорости и направлению, которые эквивалентны влиянию влияния.Нет управления функцией 0-360 градусов.Метод управления такой же, как и контрольный сигнал общей рулевой передачи.Это подходящий источник модификации мощности
(Когда высокий уровень составляет 1 миллисекунд ~ 1,5 миллисекунды, рулевая передача вращается (скорость вращения быстрая на 1 миллисекунд, чем ближе к 1,5 миллисекундам, тем медленнее, а рулевое управление останавливается на 1,5 миллисекундах), высокий уровень 1,5 миллисекунды ~ 2 миллисекунды до 2 миллисекундов. 2 миллисекунд).
Ссылка на данные: https://wenku.baidu.com/view/4d97d5270722192e4536f684.html.
Пожалуйста, прочитайте эти две статьи о двигателе двигателя:
Принципы и принципы управления рулевым снаряжением
Http: // woohoo .mcu Studio.com.
Используйте один сигнал PWM с одной машиной для управления двигателем
Http: // woohoo .mcu Studio.com.
