-24V Japan Nidec24H встроенный в водящем энкодере без сервопривода сервопривода.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Без шестерен, оптический вал, 8 новых.
| Цвет: | 24-часовой бесщеточный двигатель с редуктором, Сигнальная плата ШИМ не содержит двигателя., Без шестерен, оптический вал, 8 новых. |

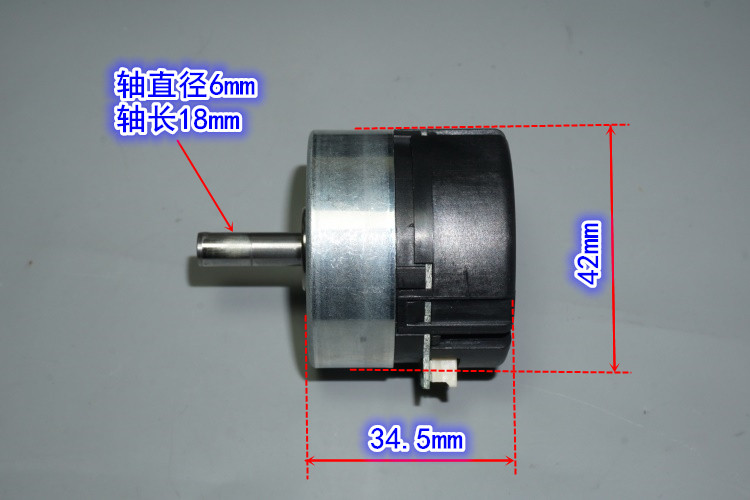

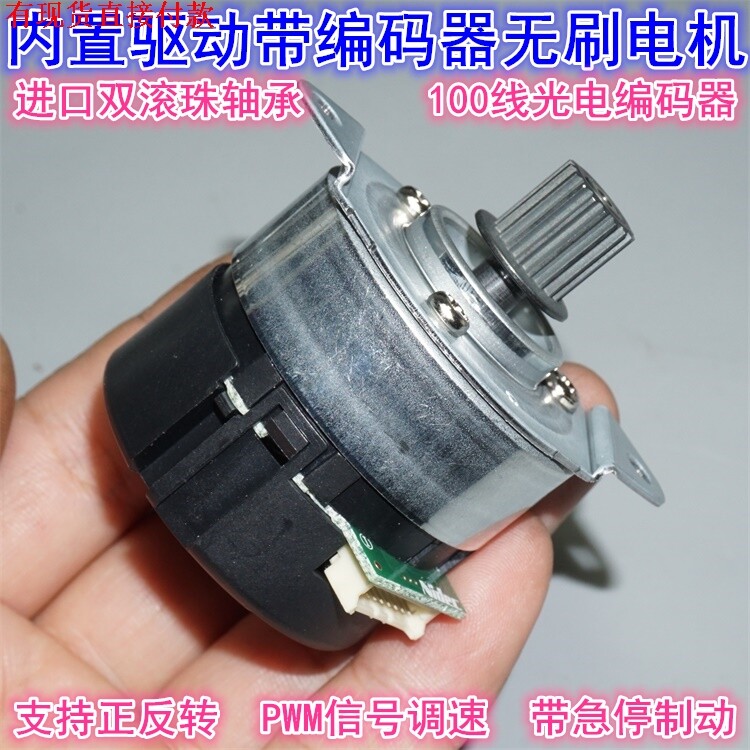

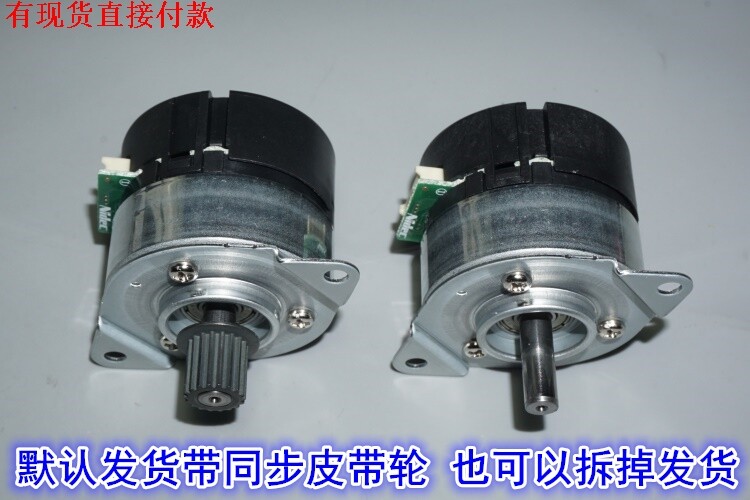

8Cheng новый оригинальный японский бесщеточный двигатель со встроенным приводом nidec24H, бесщеточный двигатель очень хорошего качества, импортные двойные шарикоподшипники NMB, встроенный приводной бесщеточный двигатель, со 100-строчным двухканальным энкодером, подходит для высокоточного управления с обратной связью, двигатель поддерживает регулирование скорости сигнала PW M, а также прямое и обратное вращение, с функцией аварийной остановки. Этот двигатель имеет синхронный шкив, синхронный шкив MXL с 18 зубьями, диаметр шкива составляет 11 мм, а диаметр вала шкива составляет 6 мм при снятом шкиве. По умолчанию он поставляется со шкивом. Если вам нужно снять шкив, вы можете обратиться к владельцу магазина.
Этот двигатель поддерживает нашу многофункциональную плату управления скоростью ШИМ, которая может поддерживать переключение вперед и назад, а также бесступенчатое регулирование скорости.Плату регулирования скорости необходимо приобретать отдельно.
Каждый двигатель поставляется с 1 вставным проводом. Испытательное напряжение составляет 9 В~12 В~24 В. Он может работать при 9 В ~ 12 В ~ 24 В. При подаче питания 9 В ток холостого хода составляет 70 мА, а скорость составляет около 2246 об/мин. При подаче питания 12 В ток холостого хода составляет 80 мА, а скорость около 3020 об/мин. При подаче питания 24 В ток холостого хода составляет 110 мА, а скорость около 6100 об/мин.
Метод проверки двигателя: красный провод подключается к положительному полюсу, черный провод подключается к отрицательному полюсу, желтый пусковой провод подключается к резистору 1 кОм к положительному полюсу источника питания, если оно ниже 12 В, резистор не подключается, а затем белый провод ШИМ подключается к отрицательному полюсу для работы на высокой скорости, белый провод подается с сигналом ширины импульса 20 кГц для регулировки скорости, а зеленый провод подключается к отрицательному полюсу для переключения вперед и обратное вращение. Обратите внимание, что лучше всего переключаться между прямым и обратным вращением после выключения, чтобы предотвратить мгновенные скачки напряжения.
Напряжение питания энкодера составляет 5В.Вам не нужно об этом беспокоиться, когда кодер не используется.(Обратите внимание, что подключение источника питания 5 В энкодера также подает питание на внутреннюю систему управления двигателем. После подключения источника питания 5 В энкодера желтый провод можно повернуть, не подключая его. Если желтый провод подключен к отрицательному полюсу, двигатель остановится для аварийной остановки. Если желтый провод отсоединить, двигатель запустится.), детали отмечены на рисунке ниже. Во время использования обращайте внимание на проводку. Неправильное подключение сожжет драйвер.
Примечание. Категорически запрещается путать положительные и отрицательные стороны бесщеточного двигателя.Необходимо использовать стабилизированный источник постоянного тока без скачков напряжения, например аккумулятор, регулируемый источник питания постоянного тока и т. д.
Мотор весит примерно 135 грамм.
