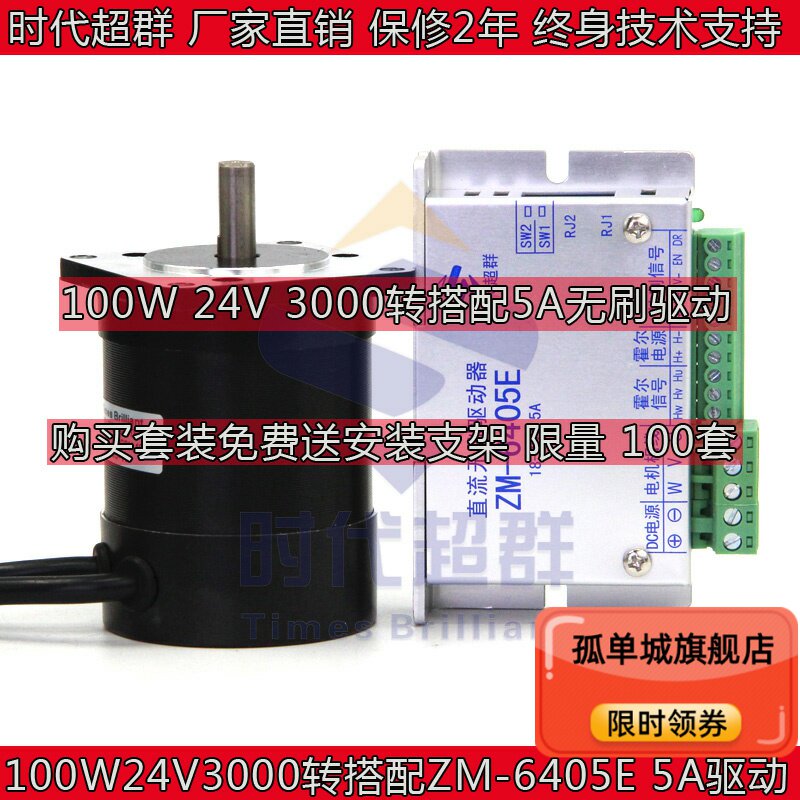

Бесколлекторный мотор, комплект, драйвер, 100W, 24v

Цена: 7 898руб.    (¥375)
Артикул: 630669525617
Цена указана со скидкой: 50%
Старая цена:  15758р.

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:孤单城旗舰店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥232.54 913руб.
¥ 29.7 14.85314руб.
¥ 171 85.51 807руб.
¥0.246руб.
  • Информация о товаре
  • Фотографии









Определение линии моторной фазы

Определение линии сигнала зала

W

V

U

HW

HV

HU

H+

H-

черный

красный

желтый

синий

белый

желтый

красный

черный



L=75mm



Особенности продукта



  • Высокая интеграция и высокая надежность без кисти DC(BLDC)Моторный контроллер
  • Трехфазный полный мост,PWMМетод нарезки
  • Скорость замкнутой петли, двигатель все еще может сохранять скорость, когда большая нагрузка большая
  • Чистый аппаратный дизайн, высокая скорость, высокая антиинтерферентная способность
  • Метод ограничения циклического тока, более точный и быстрая защита
  • Низкая лихорадка, высокая мощность







Основная функция



  • Недостаток(≤13V), перегрев(>150℃)Автоматическая защита
  • застопорился6Автоматическая защита
  • Зал неправильная защита
  • Выходная ограниченная линейность может быть скорректирована:1.5-5A
  • Поддержка встроенного -в потенциометре, внешний потенциометр, аналоговое напряжение иPWMРегулировка скорости
  • С функцией включения
  • Он имеет медленную функцию, чтобы избежать перехвата тока и эффективной защиты двигателя





Условия работы продукта







Проект

Минимум

Рейтинг

максимум

единица

Температура окружающей среды

-30



60

℃

Входное напряжение(DC)

18



40

V

Выходной ток

1.5



5

A

Применимая скорость двигателя

0



20000

rpm

Напряжение сигнала зала

4.5

5

5.5

V

Холл Драйв ток



10



mA

Потенциометр регулировки внешней скорости



10K



Ω

Напряжение регулировки моделирования(Ve)

0



5

V

PWMНапряжение скорости сигнала

4.5



5.5

V

PWMКоэффициент занятия скорости скорости

0



100

%

Напряжение интерфейса управления

H

3

5

24

V

L

0

0

0.5

V



Определение интерфейса







имя

иллюстрировать

Правильно/отрицательный электрод

Вход мощности постоянного тока,18-40V

U,V,W

Выход привода, подключите фазовую линию электрической машины

Hu,Hv,Hw

Сигнал зала, подключенный к линии сигнала зала электрической машины

H+,H-

Питание зала, подключите кабель электроэнергии электроэнергии зала.

V+

Внешний потенциометр регулирует положительный электрод и подвешен, когда не используется.

Ve

Сигнал скорости внешнего соединения может быть подключен к потенциометру, аналоговое напряжение илиPWMПримечание ①

V-

Ссылка на скорость внешней регулировки

EN

Включить, быть циферблатомSW2дляoffКогда государство находится в штате, оно нормально для подвешенного или высокого.SW2дляonВо время государства приостановленный или высокий уровень является резервным, а низкий уровень нормальный.

DR

Направление, подвешенная или высокая мощность обычно является положительным вращением, изменение низкого уровня.

Силовая лампа

Зеленый, долго яркий после питания

RJ1

Быстрое изменение моторного запуска

RJ2

Внутренний регулятор скорости, вращающийся по часовой стрелке, скорость двигателя0-100%

SW1Набирать номер

Внутренняя и внешняя регулировка скорости, переключение,ON:внутренний  OFF:внешний

SW2Набирать номер

Функция переключения,ON: Высокое вешало в режиме ожидания,OFF: Низкое резервное положение



Примечание ①:Пожалуйста, подтвердите диск привода при использовании этой функции“ переключатель” dial -upOFFСтатус
