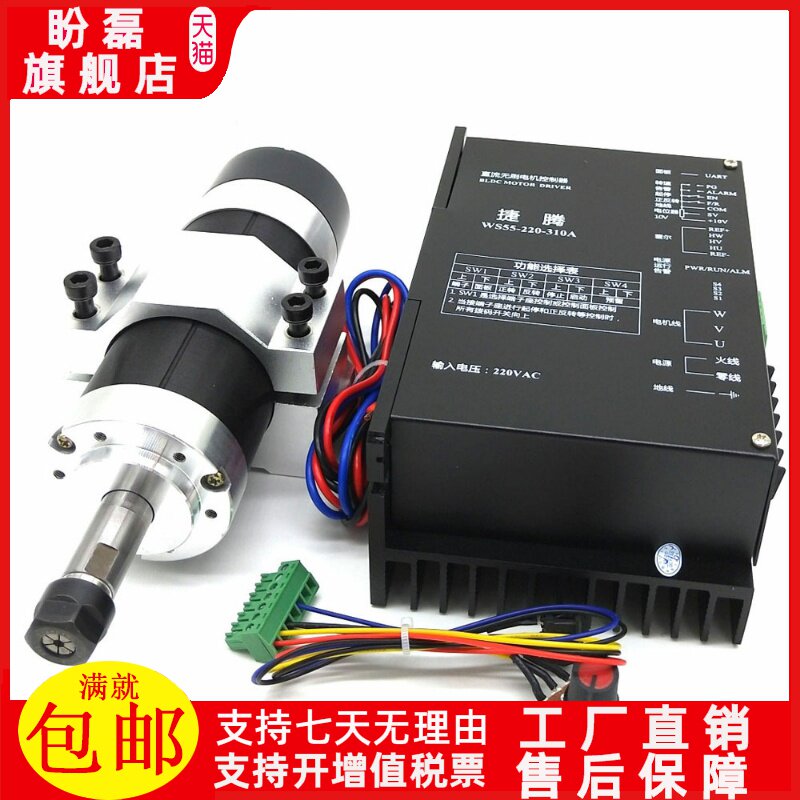

ER11 600 Вт бесщеточный шпиндель с высокой скоростью ветряной ветровой шпиндель напрямую вставлен 220V для использования встроенного вала

Цена: 20 359руб.    (¥969)
Артикул: 628767929740

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:盼磊旗舰店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥ 0.65 0.6214руб.
¥ 6.27 5.96126руб.
¥ 3 2.8561руб.
¥ 7.5 7.13151руб.
  • Информация о товаре
  • Фотографии

Параметр подразделения:

пикВыходная мощность: 600 Вт Напряжение: 310DC Ток: 2.2

пикВерхний крутящий момент примерно: 0,6 нм

Поверните пустым: 9000 об/мин/минута

Диаметр шпинделя: 55 мм Стандарт: ER11 Coined Нож И 3,175 мм зажима трубки

Общая длина: 205 мм   Вес: 1,5 кг

Эта основная ось следует использовать с драйвером в этом наборе

Параметр привода

имя  Расчет: 220V Вход AC вход DC Бесстраночный контроллер двигателя

Входное напряжение: 220VAC;

Габаритные размеры:178.5mm(длинный)*119.5mm(Ширина, в конце концов)*68.3mm(высокий)



Функция Краткое описание: Вход высокого давления WS55-220-310ADC бесщеточные контроллеры двигателя совместимы с залом и Wu Hall, с функциями регуляции скорости потенциометра, внешним5VФункция регулирования напряжения, функция переключения, функция вывода скорости, выходная функция тревоги, внешний и обратный функция и т. Д., А также защитные оболочки; вы также можете подключиться к выделенной панели управления верхним аппаратом, чтобы отобразить скорость, положительный и обратный и динамический контроль.Широко используется для управления двигателем управления механизмом, водяными насосами и вентилятором.

Функции:Гибкое управление: методы регулировки нескольких скоростей могут быть необязательными, многочисленные меры защиты, и есть ли автоматическое распознавание залов; его можно управлять путем управления панелями через внешнюю выделенную верхнюю машину или управляется по потенциометру подключения с боковым соединением -сеатером. переключатель и т. д.



Высокая достоверность: строгая проверка тестов и использование брендов, стабильное и надежное качество;

Долгий срок службы: после тщательного выбора электронных компонентов производственный процесс подробно протестируется, чтобы гарантировать, что стоимость технического обслуживания низкой

Легко установить: на оболочке есть винтовые отверстия, быстро зафиксированы, быстро подключены, быстро разобрались и заменили

Защита от неисправностей: под давлением над давлением, недостатками, защитой и защитой короткого замыкания зала;

Индикатор параметров продукта

Функция

правила   сетка

Номинальное напряжение

220VAC

Скорость поддержки

2В то же время, ни одно управление залом не поддерживает скорость до 12000 об / мин, а управление залом поддерживает скорость до 22000ROM;

Конкретная скорость зависит от самого двигателя и нагрузки

Управление камерой более высокого уровня и параметры управления сиденьем терминала

Когда необходима верхняя машина, наберите переключатель DIAL S1 вниз, и управление управлением терминалом является недействительным;

Когда необходимо управление терминалом, наберите Dial -Switch S2 вверх, вы можете управлять только стороной сектора. В настоящее время на панели верхней машины может нормально отображать скорость;

Замечания: если в описании включается управление панелью и управление терминалами два выбора, больше не объясняется

Регулировка скорости

Четыре метода регулирования скорости:

1.     Внешний потенциометр: регулировка скорости через внешний потенциометр;

2.     Внешняя посвященная панель машины высокого уровня: отрегулируйте скорость через верхнюю машину и электрическое положение;

3.     Напряжение внешнего соединения: внешнее соединение5VDCРегулировка напряжения, чтобы быть вместе;

4.     PWMРегулирование скорости: внешнее соединениеPWMСигнал, чтобы быть вместе;

Замечание:

1.     Четыре типа регулировки скорости не могут быть использованы одновременно;

Скорость вывода

PGСигнал: этот порт и земля (COM)5VСкорость пульса.

Выходная частота установлена ​​наP(Hz), Мотор -номер пары парыNСкорость естьF(RPM), Частота скорости выхода:P=F*N/60Предметы

Вывод сигнализации тревоги

ALMСигнал: этот порт и земля (COM)5VВывод импульса тревоги.

Положительная и отрицательная функция

Три метода управления

1.        Переключатель подключен отдельноF/RиCOM, Контроль владения через переключатель;

2.        DIP-переключательS2Плиты вверх и вниз для положительного и отрицательного контроля;

3.        Внешняя верхняя машина контролируется для положительного и отрицательного;

Замечание:1и2Эти два нельзя использовать одновременно, наберите переключатель при использовании переключателяS2Выберите, используйте дистанцию ​​-переключатель внешнего соединения;

Начальная остановка

Три метода управления

1.     Переключатель подключен отдельноENиCOM, Человек останавливает управление через переключатели;

2.     DIP-переключательS3Плиты вверх и вниз для начального контроля;

3.     Внешняя верхняя машина контролируется для положительного и отрицательного;

Замечание:1и2Эти два нельзя использовать одновременно, наберите переключатель при использовании переключателяS3Выберите, используйте дистанцию ​​-переключатель внешнего соединения;

Есть холл Wuhlo совместимо

Мотор может быть совместим с тем, нет ли зала.Необходимо переключаться после выключения питания

Собственная подавленная защита

Ниже 90 В под остановкой защиты давления красные огни мигают 7 раз, выше, чем около 100 В, начало восстановления;

Рекомендуется, чтобы контроллер не мог работать в течение длительного времени, чем 250 В

Замечания: не рекомендуется работать в зоне высокого давления

Другая защита

Когда произойдет нехватка фазы, короткий замыкание в фазовых линиях, отсутствие фазы, короткий зал зала, заблокированные и т. Д., Остановка защищена, а красные огни часто на

Силовая лампа

Зеленый свет: прямая сила часто на

Государственная лампа

Красный свет: равномерно во время резервного в режиме ожидания, потушенное после загрузки.Кремень, когда есть вина

Сопротивление изоляции

Нажмите при нормальной температуре>100MΩ

Диэлектрическая прочность

Нажмите 0,5 кВ при нормальной температуре, 1 минута



Используйте среду и параметры





Функция

правила    сетка

Сохранить температуру

-20℃ ~ +65 ℃

Используйте среду

повод

Избегайте прямого контакта с пылью, нефтяной и коррозионной газы

температура

0-45℃

влажность

< 80%, Без мороза, морозовой

Вибрация

5.9m/S2 MAX

Сохранить влажность

0~95%RH

Объем

178.5mm(длинный)*119.5mm(Ширина, в конце концов)*68.3mm(высокий)

масса

900g(Кусок и переключатель)

Терминальная печатная печать и определение шелна



Функция

Шелковая маркировка

Функциональное определение

панель

UART

Подключитесь к верхней панели измерителя. Когда S1 набирает вниз, верхняя панель машины может управляться верхней камерой, которая управляет скоростью, запуска и остановкой, и перемещается, и скорость может отображаться.Когда S1 набрал, панель нельзя контролировать, но скорость может отображаться

контрольный сигнал

SV

1.Положение проводки терминала терминала потенциала регулятора скорости выполняется для регулирования скорости;

2.Внешнее положительное положение 5 В, регулировка скорости;

PG

Интерфейс сигнала тревоги, другой конец подключен к COM

ALARM

Интерфейс скоростного сигнала, другой конец подключен к com

EN

Интерфейс переключения, другой конец подключен к Com

F/R

Положительный и обратный интерфейс, другой конец подключен к COM

COM

Публично

SV

Интерфейс регулировки скорости, получите среднюю клемму потенциометра

+5V

Выходное напряжение5V, Предоставляется только для потенциометра, источник питания не может быть предоставлен для внешнего электрического устройства

Зал терминал

REF+, HW, HV, HU, Ref-

Электронный сигнал зала.Точно, терминал контроллераПравильно подключенное к соответствующему кабелю с помощью двигателя, соединение с ошибкой приведет к тому, что двигатель будет работать ненормальным, а источник питания является неправильным или даже повредит контроллеру и двигателю.Поставки сигнала в зале не используются, так как его можно использовать, как описано в руководстве.

Моторное рабочее состояние

PWR/RUN/ALM

Зеленый свет включен во время питания, а красный свет вспыхивает, когда тревога тревога

Функциональный выбор

S4, S3, S2, S1

S4: Резерв, без функции;

S3: Набрать вращение вверх, обратно вниз;

S2: Плюс вверх и начинать;

S1: Сколоть верхний терминальный корм эффективен, а контроль верхней верхней машины эффективен;

Моторная проволока

W, V, u

Трифазная линия

источник питания

Живая линия

забрать220VКабель

Нуль

забрать220VНулевая линия

Заземляющий провод

Заземляющий провод

Чтобы забрать общественную землю и повысить безопасность продукта



Функция и использование

l        Режим скорости (SV)

1.      Внешнее регулирование скорости потенциометра: Два фиксированного конца потенциометра подключен к дилеру терминала контроллера“+5V”и“GND”, Подключить скорректированный конец к“SV”Рекомендуется, чтобы сопротивление потенциометра на10K–100K.

2.      Внешнее регулирование скорости питания: Получить отрицательный электрод внешнего источника питания“GND”, Положительные выборы“SV”, Напряжение5VПредметы

3.      Скорость верхней машины:нуждатьсяS1Наберите, см. Руководство по инструкции выделенного контроллера верхней части машины

l        Положительный мотор/Обратный контроль (F/R)

1.      Внешний переключатель: Поместите два конца переключателя на сиденье терминала“F/R”и“COM”, Закройте изменение, отключите правый поворот, в это времяS2Должен быть обнаружен.

2.      DIP-переключатель:Сначала отключите или не подключайте внешний и анти -контрольный переключатель сначала, наберите переключательS2Обратный вниз, поверните вверх;

3.      Выключатель верхней машины:нуждатьсяS1Наберите, см. Руководство по инструкции выделенного контроллера верхней части машины

l        Сделайте это, чтобы быть выключенным (EN)

1.      Внешний переключатель: Поместите два конца переключателя на сиденье терминала“EN”и“COM”Начните близко, отключите и остановитесь, в настоящее времяS3Должен быть обнаружен.

2.      DIP-переключатель:Сначала отключите или не подключайтесь к переключателю внешнего управления остановкой, наберите переключательS3Начните и остановитесь вверх;

3.      Выключатель верхней машины:нуждатьсяS1Наберите, см. Руководство по инструкции выделенного контроллера верхней части машины

l        Вызовать сбой тревоги (ALM)

    Когда контроллер не удастся, он перестанет работать, и двигатель перестанет работать.ALMвывод5VСигналы высокого уровня, зеленые огни на контроллере непрерывно прошивают. Если этот сбой происходит, пожалуйста, проверьте, является ли проводка нормальной, то является ли напряжение питания нормальным и т. Д., Независимо от того, является ли нагрузка двигателя ненормальной.

l        Выход сигнала скорости двигателя (PG)

    Контроллер проходит через терминал“PG”Пульс -сигнал с пропорциональной доли скорости двигателя для клиентов, амплитуда импульса5V.

Скорость=Частота пульса÷Электрометр×60(Второй);



    Пример: один4Для полярных двигателей импульсные сигналы50HzТогда его скорость:50÷4×60 =750(RPMК.

Феномен неудачи и метод обработки



Явление разлома

Анализ причины неисправности

Двигатель не вращается

1.Проверьте, является ли источник питания нормальным.

2.Проверьте, являются ли моторный кабель и проводка линии зала надежными и правильными.

3.Правильная проводка потенциометра и повернута в правильное положение.

4.Правильно ли установлено напряжение регулировки скорости или сигнал ШИМ

Мотор очень медленный, быстрый или дрожащий

1.Проверьте, является ли напряжение нормальным.

2.Проверьте, является ли фаза зала правильной, и фаза зала легко получить ошибки. Проверьте ее внимательно.

Тревога продолжает мигать

1.Проверьте, является ли напряжение питания нормальным и защищено ли напряжение из -за низкого напряжения.

2.Проверьте, защищена ли нагрузка на двигатель из -за слишком высокого тока, вызванного слишком высоким.

3.Проверьте, существует ли короткое циркут или разъединение фазовой линии;

4.Проверьте, есть ли короткие или короткие замыкания;







Меры предосторожности



После того, как двигатель подключен к проводу, попробуйте сначала запустить, сначала заставьте двигатель на низкой скорости, а затем постепенно увеличивайте скорость. После отсутствия проблем нагрузка подключена;

Во время процесса обратите внимание на то, быстро ли мотор горячий. Через десятки секунд до одной или двух минут температура вырастет до ощущения очень горячей. Время остановиться и проверить причину проблемы..



Книга спецификации контроллера будет постоянно улучшена. Если вы не понимаете или не ошибаетесь, пожалуйста, сообщите вовремя.
