Sanzuo Pwm Micro -DC Регулятор скорости двигателя, регулятор скорости скорости скорости постоянного тока.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1. Технические параметры:
1. Рабочее напряжение DC12-24V
2. Работая ток: Холли работает максимум 5А и может достичь 8A за короткое время
3. Применимо к входной мощности двигателя 12V (60 Вт), 24V(120W)

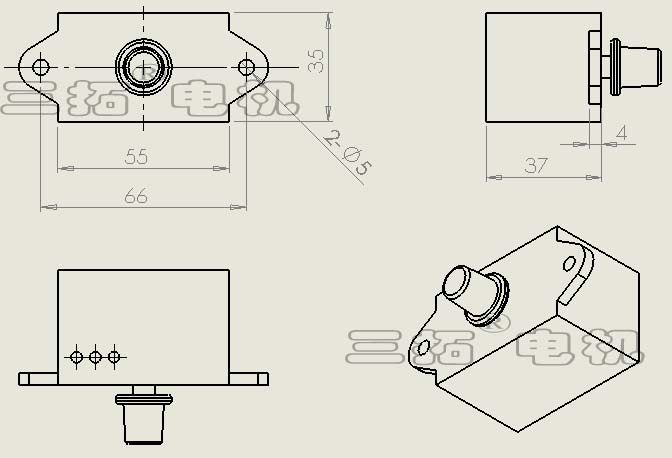

2. Размер формы, как показано на рисунке:
В нашем магазине также есть спецификации в следующей таблице регулятора скорости

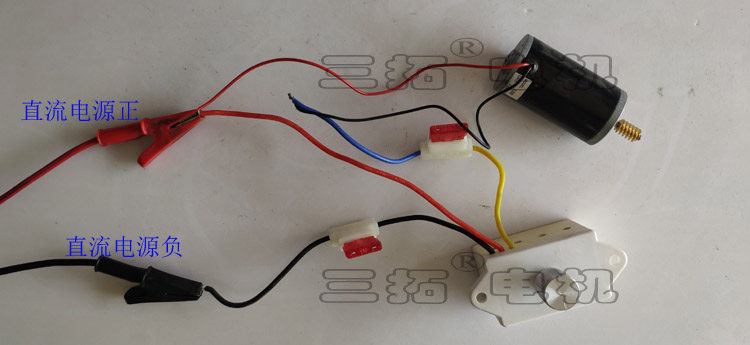

3. Метод проводки (обратите внимание на направление положительного и отрицательного электрода источника питания)

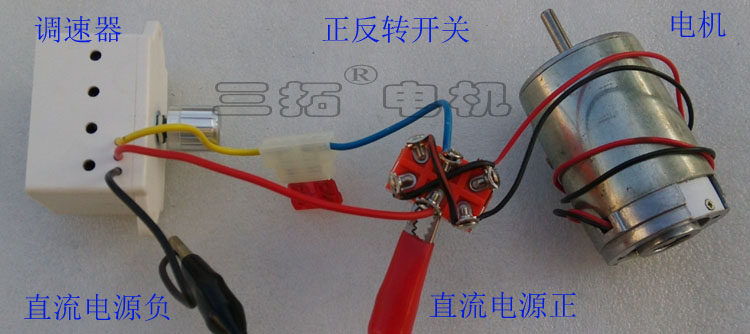

МелодияСкорость инструмента+Ручной передний переключатель+схема проводки двигателя

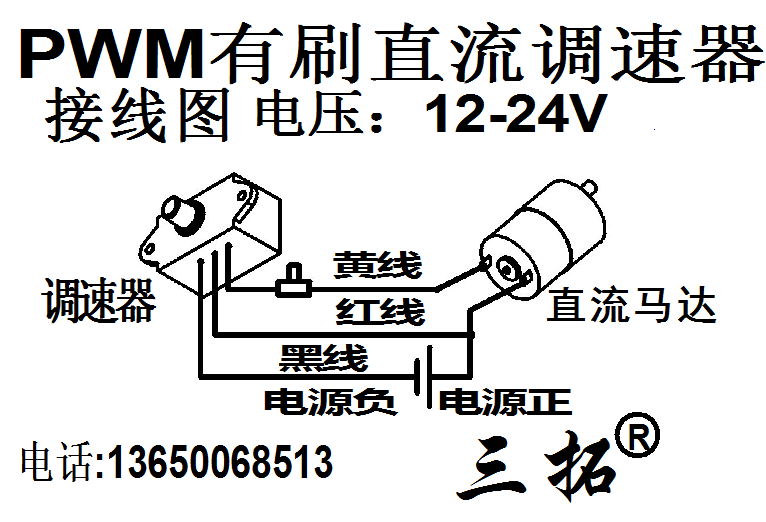

Регулятор мощности+скорость+диаграмма проводки проволочного двигателя R31Zy
4. Как использовать
1. После того, как проводка верна, вращение по часовой стрелке скручивается во время питания. Вращение скручивается до конца.
2. Вместо двигателя линия двигателя может изменить направление вращения двигателя.
5. Введение
Полное название модуляции импульса: ширина импульса, называемое ШИМ.Из -за своей особой производительности его часто используется в качестве лампы в освещении цепи постоянного тока или регулировке скорости двигателя постоянного тока.Эта схема представляет собой контроллер двигателя, изготовленный из принципа модуляции ширины импульса (ШИМ).Есть два преимущества для управления скоростью двигателя таким образом:
1. В основном он изменяет рабочий цикл выходной квадратной волны, так что среднее время подключения на нагрузке изменяется с 0-100 %, чтобы достичь цели настройки яркости/скорости нагрузки.Преимущество использования модуляции ширины импульса (ШИМ) для достижения энергии регуляции освещения/скорости заключается в том, что энергия источника питания может быть полностью использована, а эффективность схемы высока.Например: когда выходной выход составляет 50 % от квадратных волн, источник питания, потребляемый схемой модуляции ширины импульса (ШИМ), также составляет 50 %, то есть почти вся энергия преобразуется в выходной мощности нагрузки.При использовании общего сопротивления снижению скорости напряжения источник питания должен быть получен путем мощности максимального источника питания на 50 %, а источник питания должен обеспечить более 71 % выходной мощности, которая потребляется 21 % сопротивления сопротивления и теплового потребления.
2. Используйте метод модуляции ширины импульса (ШИМ), чтобы нагрузка получила полное напряжение питания во время работы, что способствует преодолению сопротивления внутренней катушки двигателя и сделать двигатель большим крутящим моментом
